数字电路硬件设计系列（二十二）之USB HUB电路设计

推荐查看原文：

硬件电路设计之USB电路设计（含USB HUB电路）USB是通用串行总线（Universal Serial Bus），其主要的特点是高速、灵活。USB的发展历史可追溯到1996年，随着时间的推移，USB的速率逐渐提高，现在USB 3.1最高的速率可达10Gbps。https://mp.weixin.qq.com/s/YK9MhKOnOxWIbCC60zp_MQ

1 简介

USB_HUB电路指一种可以将一个USB接口扩展为多个（通常为4个），并可以使这些接口同时使用的电路。USB是一种外部总线标准，用于规范PC和外部设备的连接和通信，USB接口支持即插即用和热插拔功能。

2 总体概述

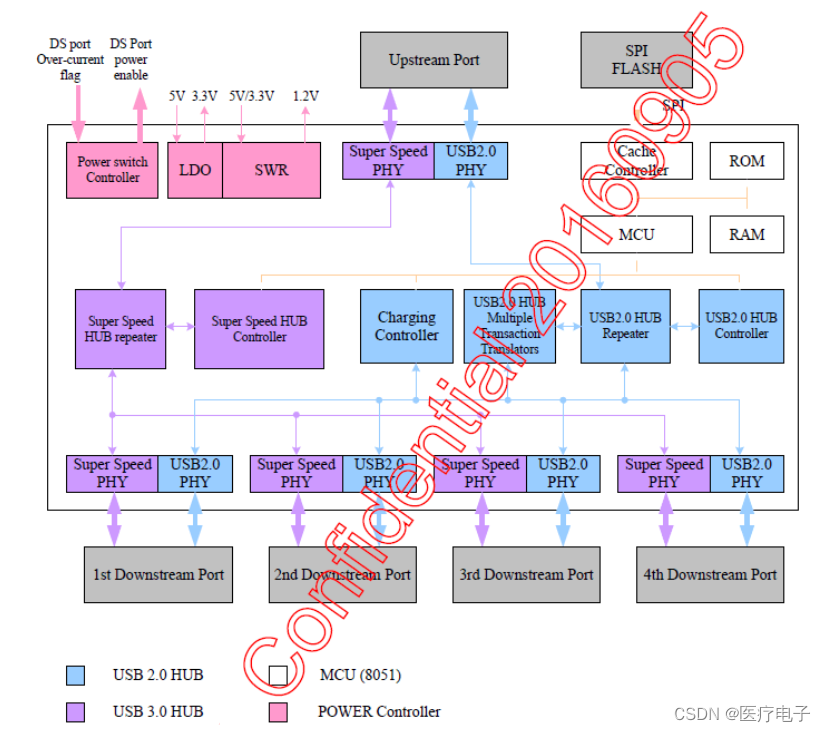

RTS5411是瑞昱的一款USB HUB芯片，这款芯片在使用过程中可以直接使用，无需配置。采用一拖四的方式，

3 硬件电路设计

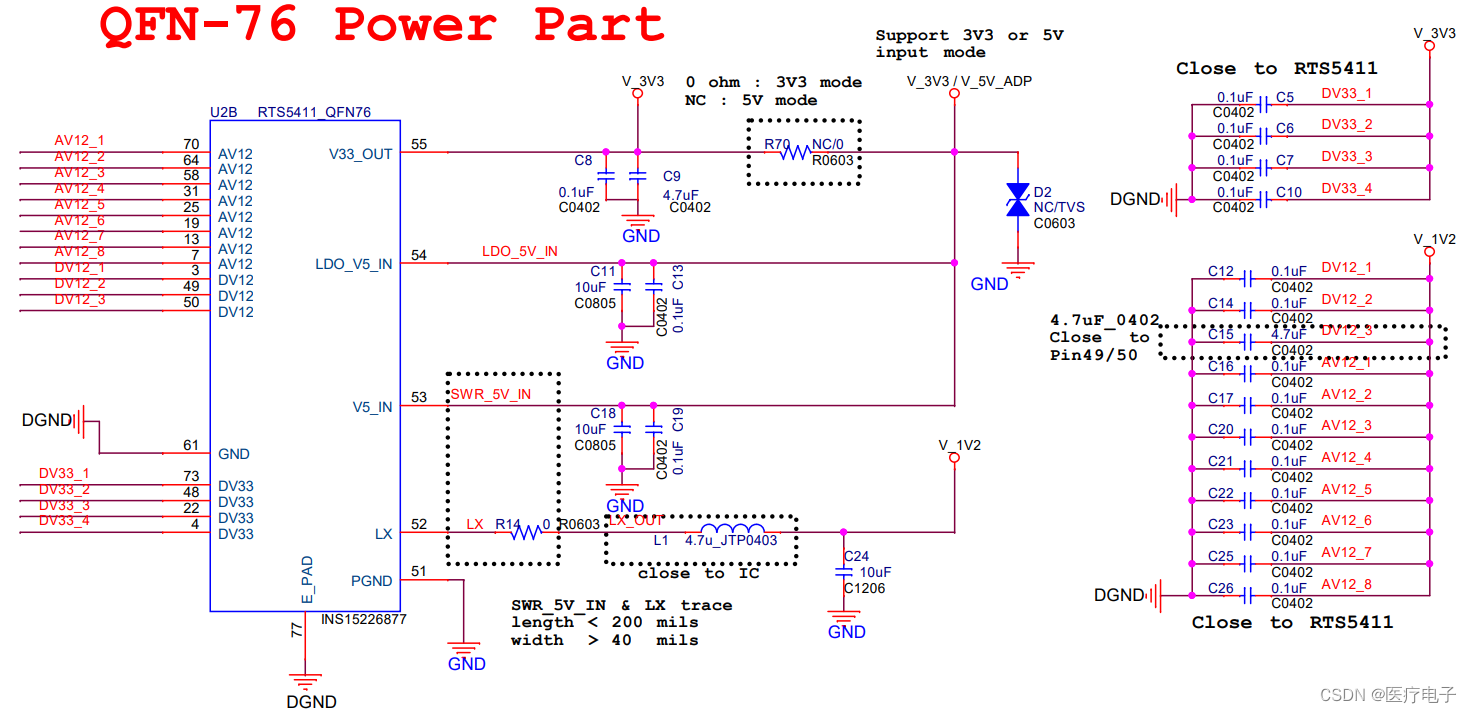

• 电源设计

设计说明：

1. 芯片的外部供电使用5V。

1. 内部通过LDO产生3.3V和1.8V的电源，提供给自己使用。

1. 芯片每个电源引脚上都需要添加去耦电容。

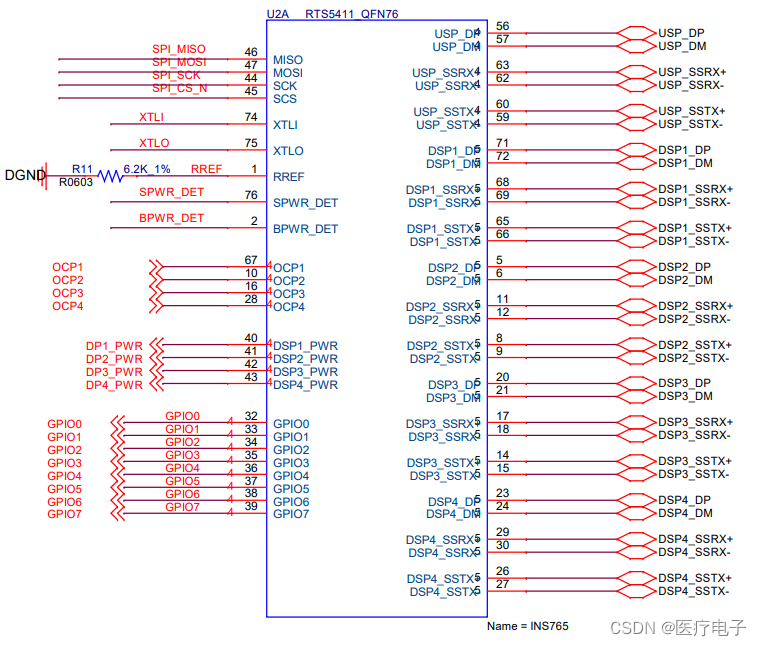

• 主电路设计

设计说明：

设计说明：

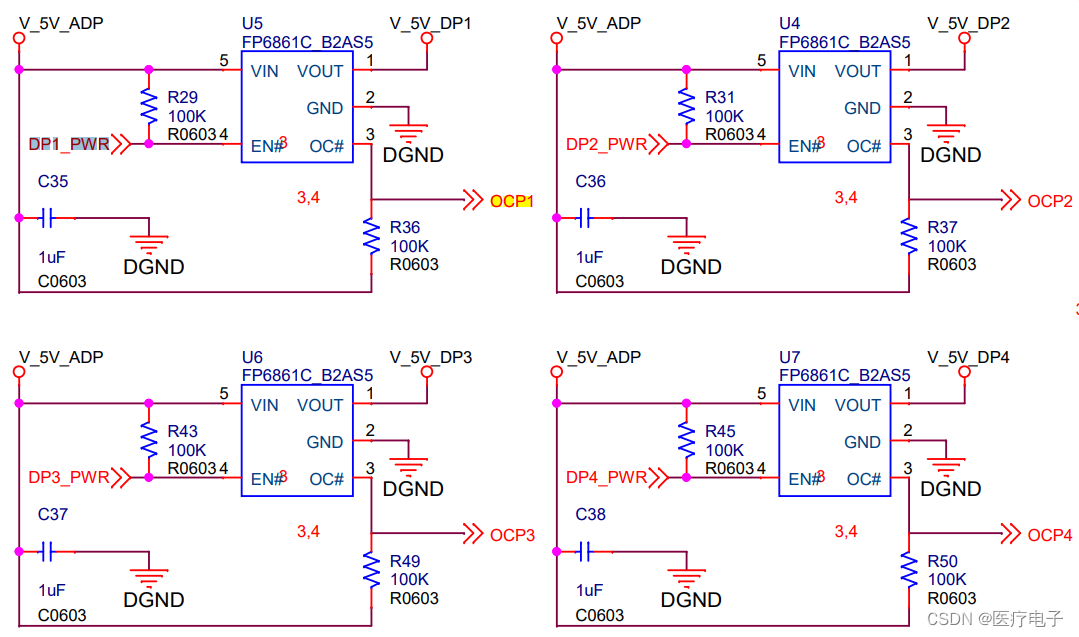

1. DPx_PWR连接到电源负载的使能信号，用于控制负载电源的工作状态，该信号是输出信号。（具体设计电路见下）

1. OCP过流检测信号，连接到电源负载的过流检测信号，该信号作为过流检测输出信号。（具体设计电路见下）

• 晶振电路

设计说明：

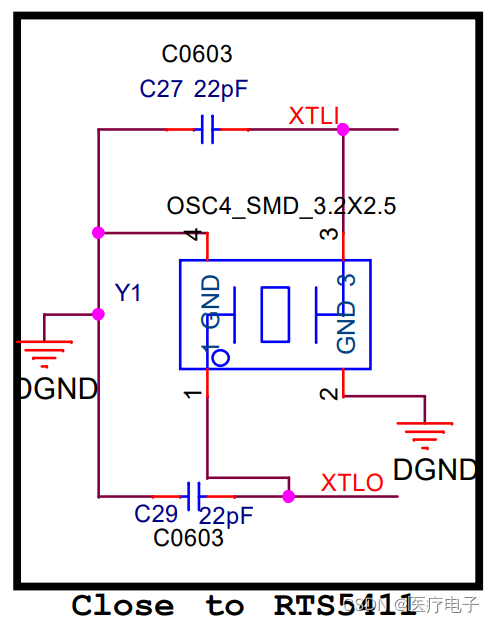

1. 采用的是12V的无源晶振，具体的匹配电容的计算方式参考匹配电容计算相关文章。

1. 布局过程中，晶振需要靠近USB HUB芯片进行放置。

• 配置电路

设计说明：

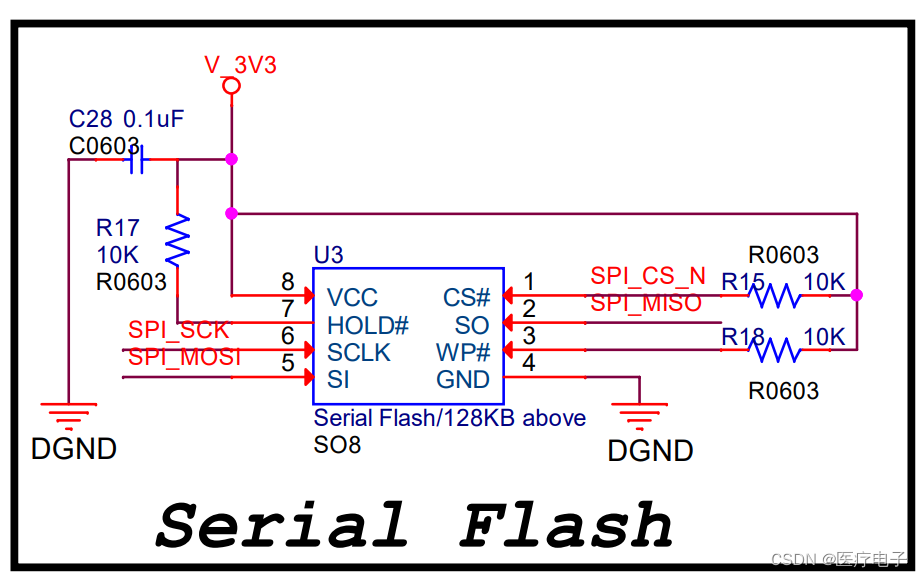

1. 该USB HUB芯片可以不用Flash进行配置，可以直接使用，但是需要将CS引脚直接拉低。

• 检测电路

设计说明：

1. 检测与自检电路设计，我是将EC_GPIO连接到芯片供电5V的使能上面了。
