小学一年也能看懂的电路书—电功率和能量

1. 电能

当正电荷从元件正极“+”移动到负极“-”时，与此电压相应的电场力要做功，元件从外吸收电能；反之，元件向外释放电能

说明：可以这么理解，比如电池，可以将正电荷由元件负极“-”搬运正极“+”，有其他力做功，化学能转换为电能，向外释放电能

2. 电功率：

电功率是电能转换或吸收的速率，电功率是能量的导数

3.电压与电能

• 电压：电压是电场中两点之间的电势差，
• 电能：即dt时间内，dq电荷在电压作用下，从元件正极到元件负极，电场力所作功，元件吸收的能量，就是dW
• 电能与电压关系公式：
  $$p=\frac{dW}{dt}=ui\text{\hspace{1em}(1)}$$
  功率 ( p ) 定义为能量 ( W ) 对时间 ( t ) 的导数
  在时间t0到t时间内，吸收的能量：
  $$W(t)=\int dW={\int }_{q(t_0)}^{q(t)}udq={\int }_{t_0}^{t}u(\xi )i(\xi )d\xi \text{\hspace{1em}(2)}$$
  功率 ( p ) 和能量 ( W ) 都是代数量，其正负取决于电压和电流的参考方向
  当 ( p > 0 ) 时，元件吸收功率；当 ( p < 0 ) 时，元件发出功率

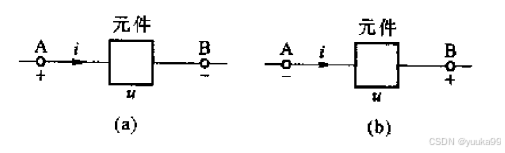

4.关联参考方向与功率、电能的正负：

• 如果电压和电流的参考方向一致（关联参考方向），乘积 ( ui ) 表示元件吸收的功率
• 如果电压和电流的参考方向不一致（非关联参考方向），乘积 ( ui ) 表示元件发出的功率

5. 案例分析：

• 元件两端电压为5V，电流实际方向为从A点到B点，电流值为2A
• 电压和电流为关联参考方向，计算得功率 ( p = 10W )，表示元件吸收10W功率
• 电压和电流为非关联参考方向，计算得功率 ( p = -10W )，表示元件发出10W功率，但实际上元件还是吸收了10W功率
