基于融合的方法增强单背光图像

论文亮点：

1. 背光图像不同于一般的低照度图像，它有很宽的动态光照范围，不仅包括了暗的部分，还会有亮的部分；
2. 文章的思路是考虑大量图像的特征，并单独处理暗和亮范围的图像；
3. 介绍了一种利用权值来增加清晰度的方法
4. 采用多尺度融合

论文思路：

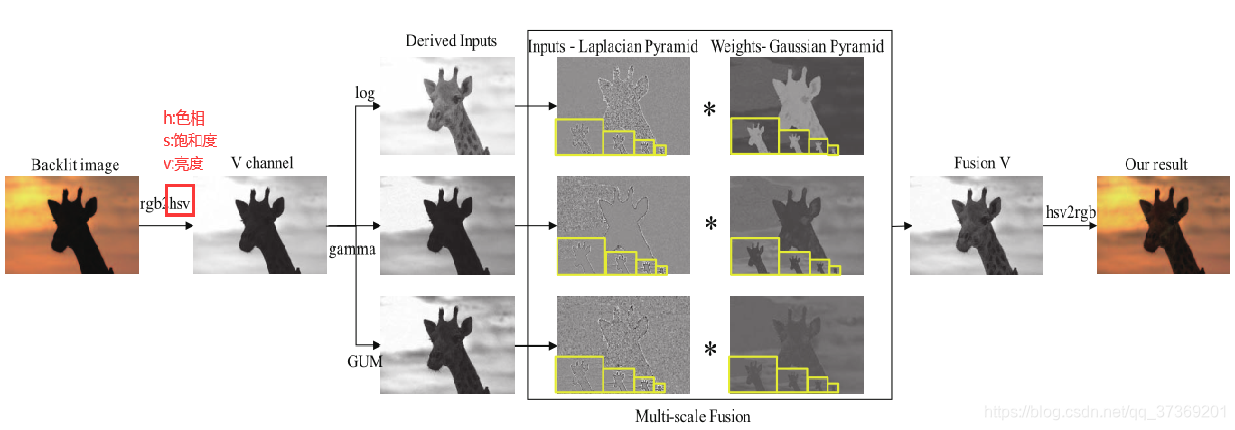

如下图所示，首先作者把图像从RGB通道转到HSV通道（H:色相 S:饱和度 V:亮度），接着对V通道进行不同的（函数）操作得到三个输入图像，然后通过拉普拉斯金字塔和高斯金字塔进行多尺度融合，最后再将融合后的图像转回RGB通道。

1. 三个输入图形

第一图像

通过log函数对V通道图像进行处理，在增加暗像素的亮度同时压缩动态图像，从而达到增强细节的目的。

α是表示图像亮度的系数，默认值为0.5;
加上一个“1”以确保I是正的。

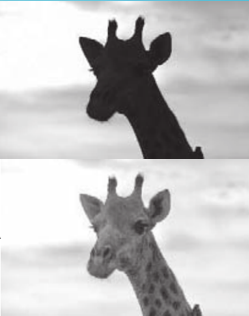

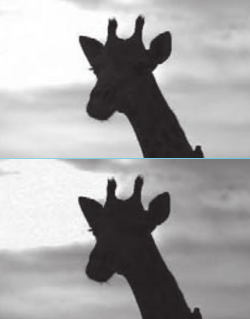

与V通道图像对比效果：

第二图像

采用单调递增的gamma函数来降低大值。


γ是自适应因子，它取决于低像素的数量

与V通道图像对比效果：

第三图像

采用GUM方法，之前没听过，查了一下中文解释是：反锐化掩蔽 ，好高深的样子……
理解一下，锐化的反面就是平滑，那“反锐化”应该就是平滑的意思。“掩蔽”我觉得可以理解为减去或者除去。加起来就是对V通道图像进行减去平滑处理后得到的图像，所以就是为了增强边缘和细节。

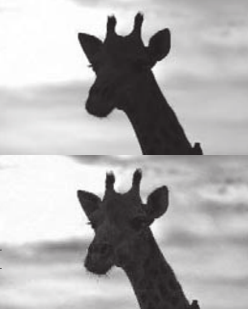

与V通道图像对比效果：

GUM函数

function [ v2 ] = gum( x1 )
x1=im2double(x1);
[ m, n, k ] = size( x1 );
x = x1;
mask = ( 1 / 25 ) * ones( 5, 5 );
y1 = conv2( x, double( mask ), 'same' );
d = x - y1;
g = 3 .* d;
v1 = y1 + g;
y2 = medfilt2( x, [ 3, 3 ] );
X = ( 1 - x ) ./ max( x, 0.01 );
Y = ( 1 - y2 ) ./ max( y2, 0.01 );
I = ones( m, n );
d1 = I ./ ( 1 + ( X ./ Y ) );
h = adapthisteq( y2, 'clipLimit', 0.005 );
c = ( 2 .* d1 ) - 1;
Gmax = 5;Gmin = 1;eta = 0.5;
beta = ( Gmax - Gmin ) / ( 1 - exp(  - 1 ) );
alpha = ( Gmax - beta );
gama = alpha + ( beta * exp(  - 1 .* abs( c ) .^ eta ) );
D = ( 1 - d1 ) ./ max( d1, 0.01 );
g = I ./ ( 1 + D .^ gama );
G = ( 1 - g ) ./ max( g, 0.01 );
H = ( 1 - h ) ./ max( h, 0.01 );
v2 = I ./ max( 0.1, ( 1 + ( H .* G ) ) );
t = v2 > 1;
v2( t ) = x( t );
end

2. 权值

通过对0.5的差值来作为每个像素点的权重，生成权重矩阵。

降低过度曝光、曝光不足的像素值，而正常曝光的像素则拥有较大的像素值。

由于有三张输入图片，所以进行归一化处理：

3. 图像融合

前边得到了输入图像和权值，如果直接将他们加权融合，很容易产生光晕

在融合过程中，对输入图像进行拉普拉斯金字塔，对权值进行高斯金字塔处理：

因此，V（x，y）的结果是通过分别混合拉普拉斯输入和高斯权重映射得到的

具体代码如下所示：

拉普拉斯金字塔函数

function out = laplacian_pyramid(img, level)
h = 1/16* [1, 4, 6, 4, 1];
%filt = h'*h;
out{1} = img;
temp_img = img;
for i = 2 : level
    temp_img = temp_img(1 : 2 : end, 1 : 2 : end);
    %out{i} = imfilter(temp_img, filt, 'replicate', 'conv');
    out{i} = temp_img;
end
% calculate the DoG
for i = 1 : level - 1
    [m, n] = size(out{i});
    out{i} = out{i} - imresize(out{i+1}, [m, n]);
end

高斯金字塔函数

function out = gaussian_pyramid(img, level)
h = 1/16* [1, 4, 6, 4, 1];
filt = h'*h;
out{1} = imfilter(img, filt, 'replicate', 'conv');
temp_img = img;
for i = 2 : level
    temp_img = temp_img(1 : 2 : end, 1 : 2 : end);
    out{i} = imfilter(temp_img, filt, 'replicate', 'conv');
end

金字塔重建函数

function out = pyramid_reconstruct(pyramid)
level = length(pyramid);
for i = level : -1 : 2
    %temp_pyramid = pyramid{i};
    [m, n] = size(pyramid{i - 1});
    %out = pyramid{i - 1} + imresize(temp_pyramid, [m, n]);
    pyramid{i - 1} = pyramid{i - 1} + imresize(pyramid{i}, [m, n]);
end
out = pyramid{1};

实验结果

主观评价

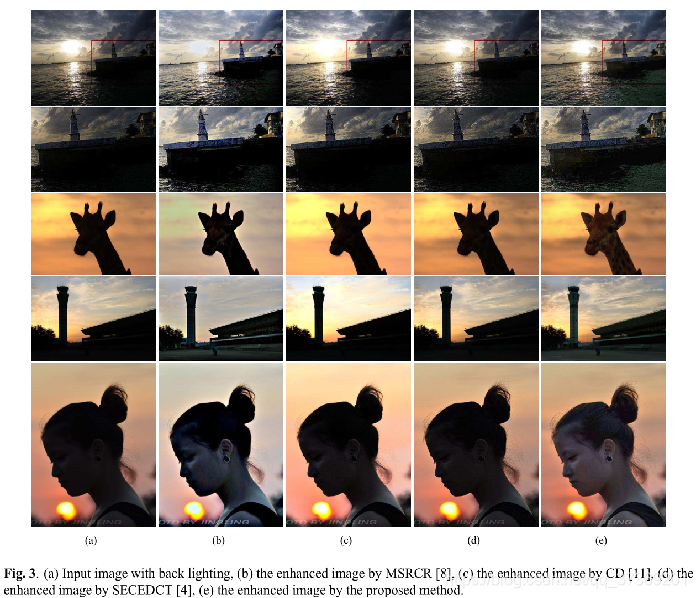

在下图中，根据与其他几种方法的对比，可以看到：
b是带颜色恢复的多尺度Retinex方法：尤其是最后一张女孩，可以看到颜色失真很严重；
c存在背景过度曝光的问题；
d的增强效果不明显。

客观评价

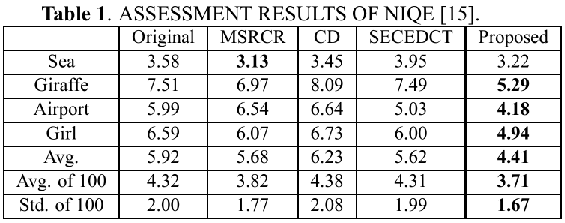

在表一中，NIQE使用图像中观察到的统计规律的可测量偏差，值越低表示质量越高

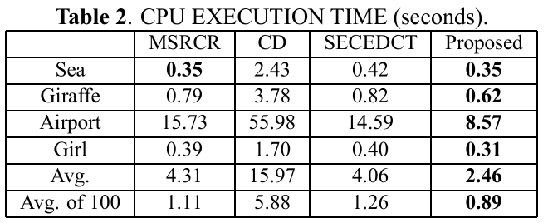

表二是时间的比较

实验代码

%%
clc
clear
I=im2double(imread('10.jpg'));
% imshow(I);figure;
HSV=rgb2hsv(I);
H=HSV(:,:,1);S=HSV(:,:,2);V=HSV(:,:,3);
[m,n]=size(H);
% imshow(V)
%im1 log
% im1=log(0.5*(V+1)+1);
im1=V.^0.35;
% imshow(im1);figure;
%im2 gamma
a=50/255;
index=V<a;
index=double(index);
M=sum(index(:));
N=n*m;
gamma=(N-M)/N;
im2=1-(1-V).^gamma;
% imshow(im2);figure;
%im3 GUM
im3=gum(V);
% imshow(im3);figure;

%weight
sigma = 0.25;
aver = 0.3;
WE1= exp(-(im1 - aver).^2 / (2*sigma^2));
WE2=exp(-(im2 - aver).^2 / (2*sigma^2));
WE3=exp(-(im3 - aver).^2 / (2*sigma^2));
sumW=WE1+WE2+WE3;
W1=WE1./sumW;
W2=WE2./sumW;
W3=WE3./sumW;

% Multi-scale fusion
level=4;
G1=gaussian_pyramid(W1,level);
G2=gaussian_pyramid(W2,level);
G3=gaussian_pyramid(W3,level);
L1=laplacian_pyramid(im1,level);
L2=laplacian_pyramid(im2,level);
L3=laplacian_pyramid(im3,level);
for i=1:level
    F{i}=G1{i}.*L1{i}+G2{i}.*L2{i}+G3{i}.*L3{i};
end
Vfinal=pyramid_reconstruct(F);
% imshow(Vfinal);figure;
hsv=cat(3,H,S,Vfinal);
rgb=hsv2rgb(hsv);

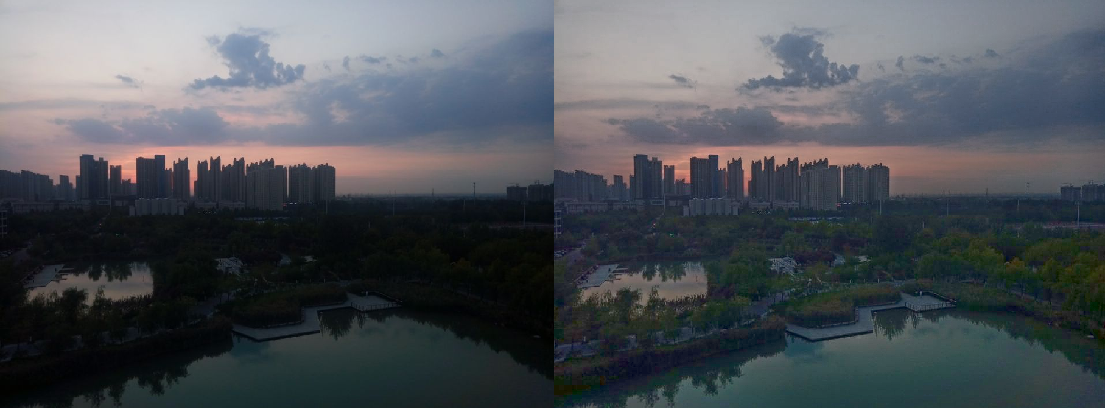

imshow([I rgb]);
imwrite(rgb,'1.bmp');
