利用tensorflow1.2.1中的tensorboard显示数据流程图

这几天才装了tensorflow1.2.1找到一本tensoflow的教材但版本并不是1.2.1而是低版本。推荐下（面向机器智能的Tensorflow实践）个人觉得不错。

这本书中讲了如何打开graph，但是我怎么按着做都打不开，后来踩了很多坑后终于打开了。

第一，首先建议使用Google的chrome浏览器，我用360和IE打开都是白板，用chrome可以打开，但是graph模块中无任何显示。

第二，语法问题，书本上的Tensorflow版本并不是1.2.1所以有一点差别，比如说创建一个进行乘法的节点，

           书上的语法是c = tf.mul(a, b, name="mul_c"),但在1.2.1版本中是c = tf.multiply(a, b, name="mul_c")

           最重要的是summarywriter这句，书上的是writer = tf.train.SummaryWriter('./my_graph', sess.graph)我在敲代码时提示没有SummaryWriter这个函数，然后就各种百度。

           最后我综合网上其他人的写法改成了：merged = tf.summary.merge_all()
                                                                        writer = tf.summary.FileWriter('tmp', sess.graph)

第三，路径问题（tmp是我之间创建好的文件夹，和py文件在同一路径下），当执行完代码后，会在temp文件夹中生成一个文件。

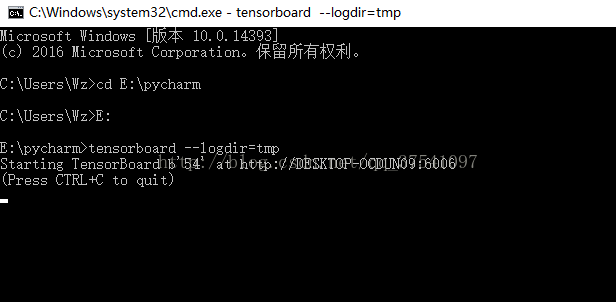

          接着WIN+R打开cmd进入tmp文件夹所在的路径，然后输入指令tensorboard --logdir= tmp



          注意：不要按CTRL+C或者直接关闭，如果退出或者关闭就不能打开了。

          接着复制网址粘贴到chrome浏览器中，点击graph就可以看到流程图了。

       最后把自己渣渣的代码粘出来给需要的人测试用。本代码基于tensorflow1.2.1版本

import tensorflow as tf

a = tf.constant(5, name="input_a")
b = tf.constant(3, name="input_b")

c = tf.multiply(a, b, name="mul_c")
d = tf.add(a, b, name="add_d")

e = tf.add(c, d, name="add_e")

sess = tf.Session()
# sess.run(e)
output = sess.run(e)
merged = tf.summary.merge_all()
writer = tf.summary.FileWriter('tmp', sess.graph)

writer.close()
sess.close()
