Intel soc fpga 裸机开发（1）------SD卡加载

因为项目需要，需要对相应部分进行裸机开发。

板卡：小梅哥AC540开发板

参考资料：(后两文件均在intel官网所得)

在cyclone v soc fpga上启动裸机程序

AN 709:HPS Soc Boot Guide- Cyclone V Soc Development Kit

Intel® SoC FPGA Embedded Development Suite User Guide

一、BSP建立

使用提供的GHRD，通过SOC-EDS脚本，切换到相应文件夹，打开bsp_editor

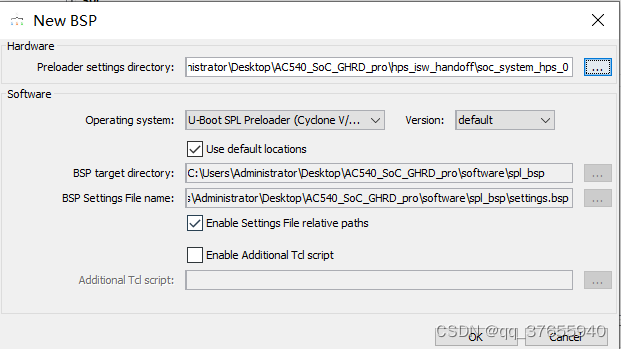

File->new bsp->

其他选项不变，点击OK.

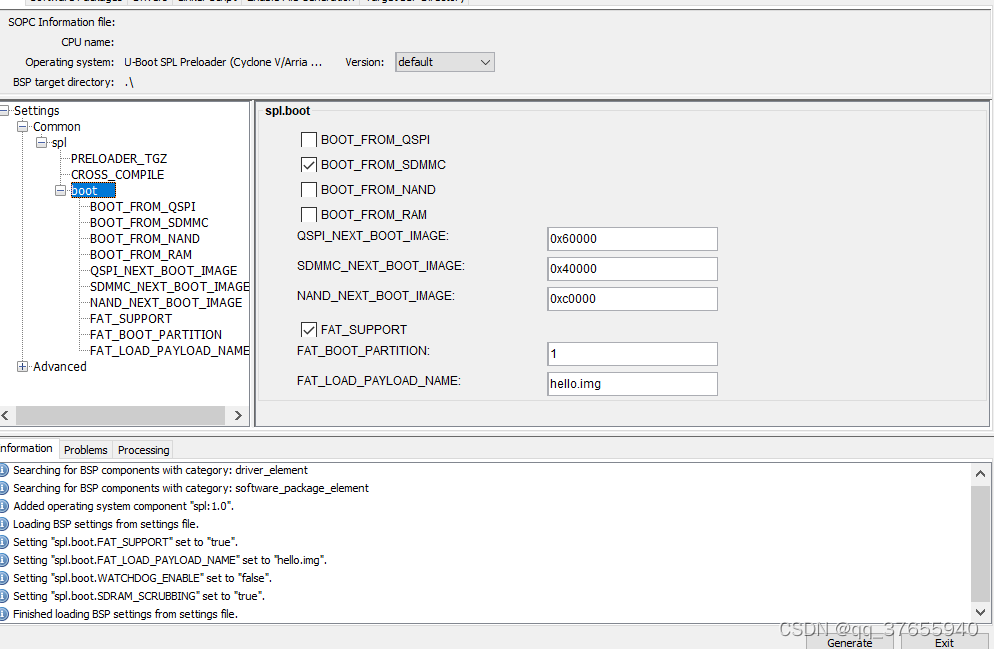

在Setting文件夹下，选择BOOT_FROM_SDMMC-------从SD卡中加载

*注意：FAT_LOAD_PAYLOAD_NAME一定要和后面添加的mkimag文件名称一致

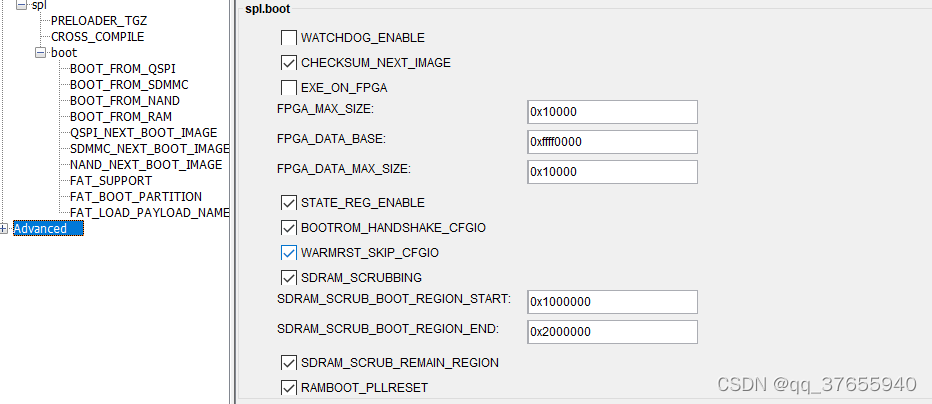

再打开Adwanced选项卡，取消WATCHDOG_ENABLE选项，点击Generate生成BSP文件

二、 preloader-mkpimage.bin建立

继续使用SOC_EDS脚本，在spl_bsp文件夹下输入make指令来生成硬件的引导镜像

make

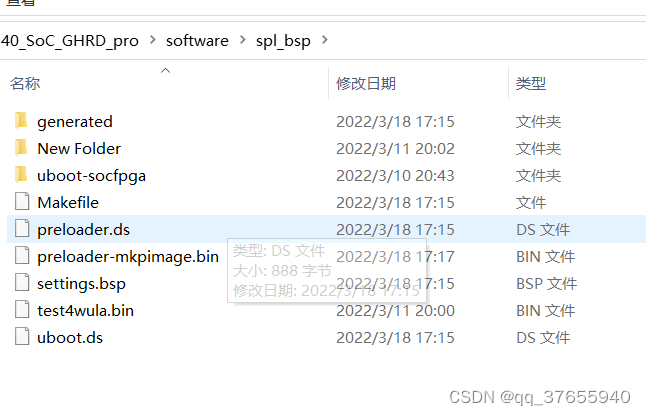

 成功后将在spl_bsp文件夹下生成多个文件，其中preloader-mkpimage.bin便是我们需要写入SD卡的文件。

*注意：如果make报错，可以将spl_bsp文件夹清空，重新进行generate等操作。

三、SD卡制作与写入

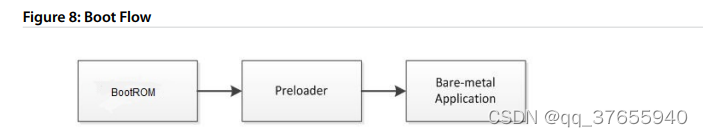

由Intel官方的AN 709:HPS Soc Boot Guide可知加载流程如下图所示，其中preloader在上一步中已经完成，但是还未添加到SD卡中。

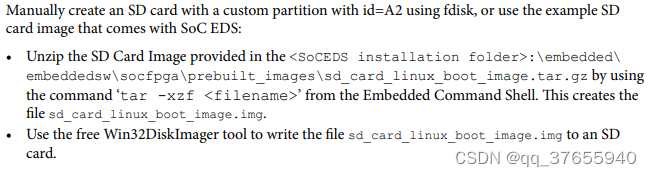

接下来我们便是要对SD卡进行制作，需要满足拥有一个A2的分区，最简单方法如下指南所说，将安装目录下

:\embedded\ embeddedsw\socfpga\prebuilt_images\sd_card_linux_boot_image.tar.gz  相应文件添加到Win32DiskImager软件中进行制作SD卡

*注：与制作linux卡方法相同

制作完成后，插入SD卡会检测到3个分区，但windows系统只能显示一个分区，不需要将其他分区进行格式化。

加下来进行写入preloader镜像，首先以管理员身份运行soc eds（一会要对磁盘写入，必须为管理员身份）。切换到第二步中spl_bsp文件夹并输入一下指令来完成写入。

alt-boot-disk-util -a write -p preloader-mkimage.bin -d <sd卡>

 四、生成裸机app镜像（bootloader）

在综合完成输出文件夹下，继续使用soc eds对镜像文件进行制作，其中输出的.img文件与preloader制作中设置的img名称一致。完成后便可在文件夹下看到相应的镜像文件。

mkimage -A arm -O u-boot -T standalone -C none -a 0x02100000 -e 0 -n "Bare Metal image" -d hello_world.bin hello_world.img

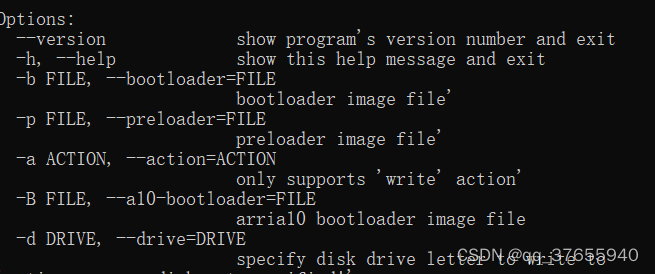

进行文件的写入，依旧使用alt-boot-disk-util将文件进行写入，写入前的前缀应该为-b

 最后插入SD卡便可以实现相应功能了。

如有问题可以随时交流。
