数字IC常见问题记录（一）

1、CDC跨时钟域处理

单bit：低速--高速：2-flop synchronizer，降低产生亚稳态产生的不确定性对电路的影响。

单bit：高速--低速：握手信号，加宽pulse的信号脉宽，异步FIFO。

(70条消息) 单bit异步处理--电平同步、边沿同步、脉冲同步、握手信号_宇哥啊的博客-CSDN博客

多bit：异步FIFO、异步双口RAM、握手、格雷码；

不能用两级同步的原因：由于2-flop synchronizer中信号delay有随机性，可以一个周期得到了同步也可能两个周期，从而导致信号中出现同步数据中没有的状态。

使用gray code完成：每个时钟延只有一个状态翻转，其余的bit都是稳定的，这样即使需要两个周期才能稳定。

参考：常见数电面试题Pulse Synchronizer -- CDC的那些事（3） (qq.com)

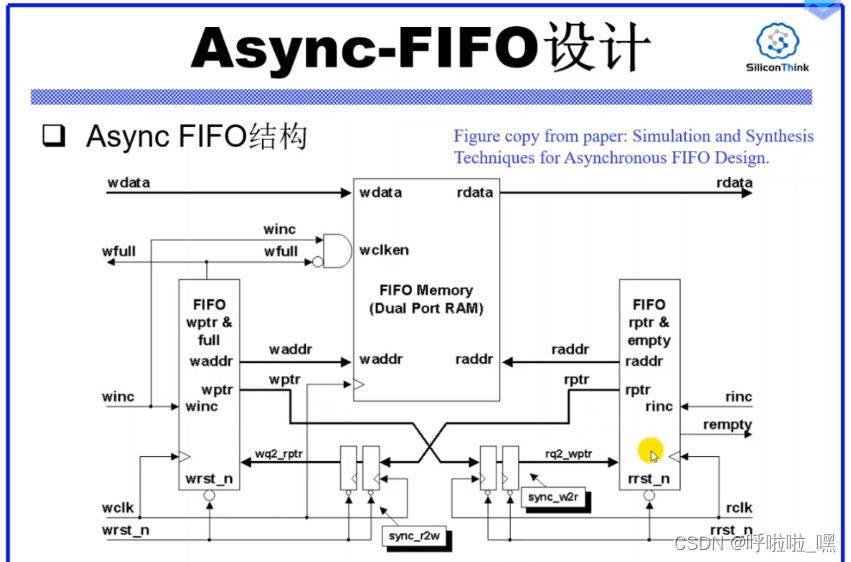

异步FIFO相关；

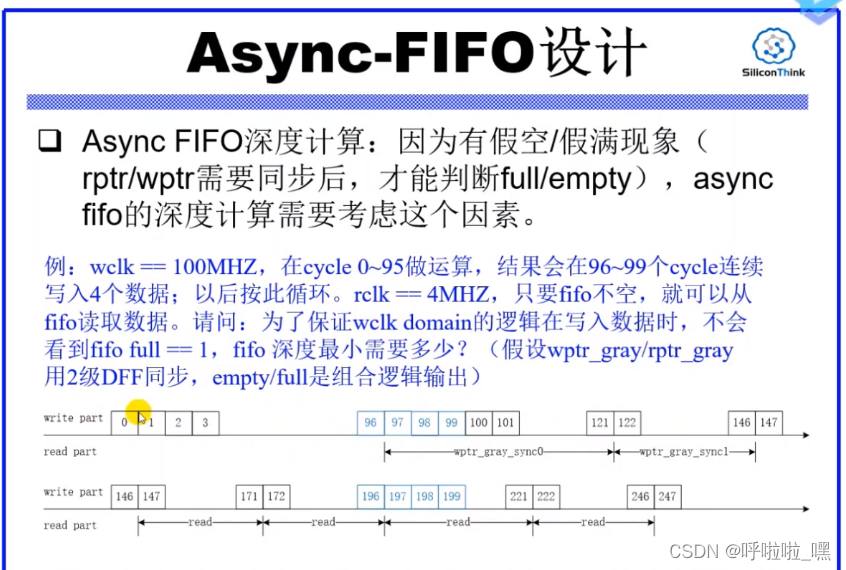

1，异步FIFO需要得到用到两级同步器，则需要另外考虑深度，看一个周期内的最大吞吐量。

2，格雷码可以在2N个数内循环，FIFO深度可以是奇数，一般FIFO地址为都会扩一个位，那么就可以凑成偶数。

2、FSM状态机、三段式状态机 、moore/mealy状态机

（1）一段式：一个always块，既描述状态转移，又描述状态的输入输出，当前状态用寄存器输出；
（2）二段式：两个always块，时序逻辑与组合逻辑分开，一个always块采用同步时序描述状态转移；另一个always块采用组合逻辑判断状态转移条件，描述状态转移规律以及输出，当前状态用组合逻辑输出，可能出现竞争冒险，产生毛刺，而且不利于约束，不利于综合器和布局布线器实现高性能的设计。
（3）三段式：三个always块，一个always模块采用同步时序描述状态转移；一个always采用组合逻辑判断状态转移条件，描述状态转移规律；第三个always块使用同步时序描述状态输出，寄存器输出。

三段式与二段式相比，关键在于根据状态转移规律，在上一状态根据输入条件判断出当前状态的输出，从而在不插入额外时钟节拍的前提下，实现了寄存器输出
