BGP的RR反射原理和实验配置

目录

一、BGP的水平分割原则

二、RR（路由反射器）角色

三、RR（路由反射器）原理

四、路由反射器实验

五、路径

1、路由路径

2、流量访问路径

---

一、BGP的水平分割原则

 "水平分割"：通过IBGP学到的路由不能再通告给其他IBGP对等体。

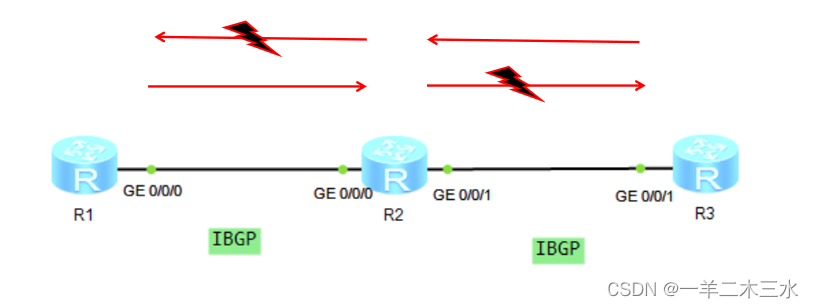

如下图，R2通过IBGP学到了R1宣告的路由，R2不能再通过IBGP传递给R3，R3是无法学到R1的路由，同理，R1也不能学到R3通告的路由。

为了保证IBGP之间可以互相通信，只能建立全互联的邻居关系，R1、R2和R3之间相互建立3个IBGP邻居，这样可以相互学到路由。但是当有5台设备时，就需要建立10个IBGP邻居了。有个一个公式，当n台设备相互建立IBGP邻居，那么IBGP邻居数有n(n-1)/2个，随着设备数量增加，每台设备需要建立的IBGP邻居也就越多。导致配置繁多，而且设备自身的CPU、内存等资源消耗大。

RR（路由反射器 Route Reflector）可以很好的解决上述问题。

二、RR（路由反射器）角色

• 路由反射器RR：允许把从IBGP对等体学到的路由反射到其他IBGP对等体的BGP设备，类似OSPF网络中的DR。

• 客户机（Client）：与RR形成反射邻居关系的IBGP设备。在AS内部客户机只需与RR直连。

• 非客户机（Non-Client）：既不是RR也不是客户机的IBGP设备。在AS内部非客户机与RR之间，以及所有的非客户机之间仍然必须建立全连接关系。

• 始发者（Originator）：在AS内部始发路由的设备。Originator_ID属性用于防止集群内产生路由环路。

• 集群（Cluster）：路由反射器及其客户机的集合。Cluster_List属性用于防止集群间产生路由环路。

三、RR（路由反射器）原理

同一集群内的客户机只需要与该集群的RR直接交换路由信息，因此客户机只需要与RR之间建立IBGP连接，不需要与其他客户机建立IBGP连接，从而减少了IBGP连接数量。

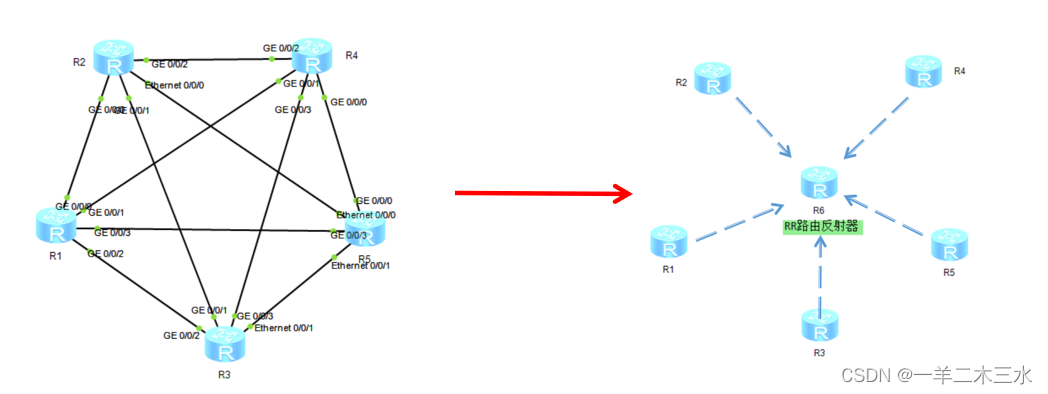

如下图,所有的路由器（R1-R5）只需和RR路由反射器（R6）建立IBGP邻居关系，并成为RR（R6）的client,就可以学到其他路由的路由了。以R1为例，R1通过RR路由器的反射，可以学习到所有R2、R3、R4和R5通告的路由。即减少了IBGP邻居的个数，也减少了对硬件资源的消耗。

四、路由反射器实验

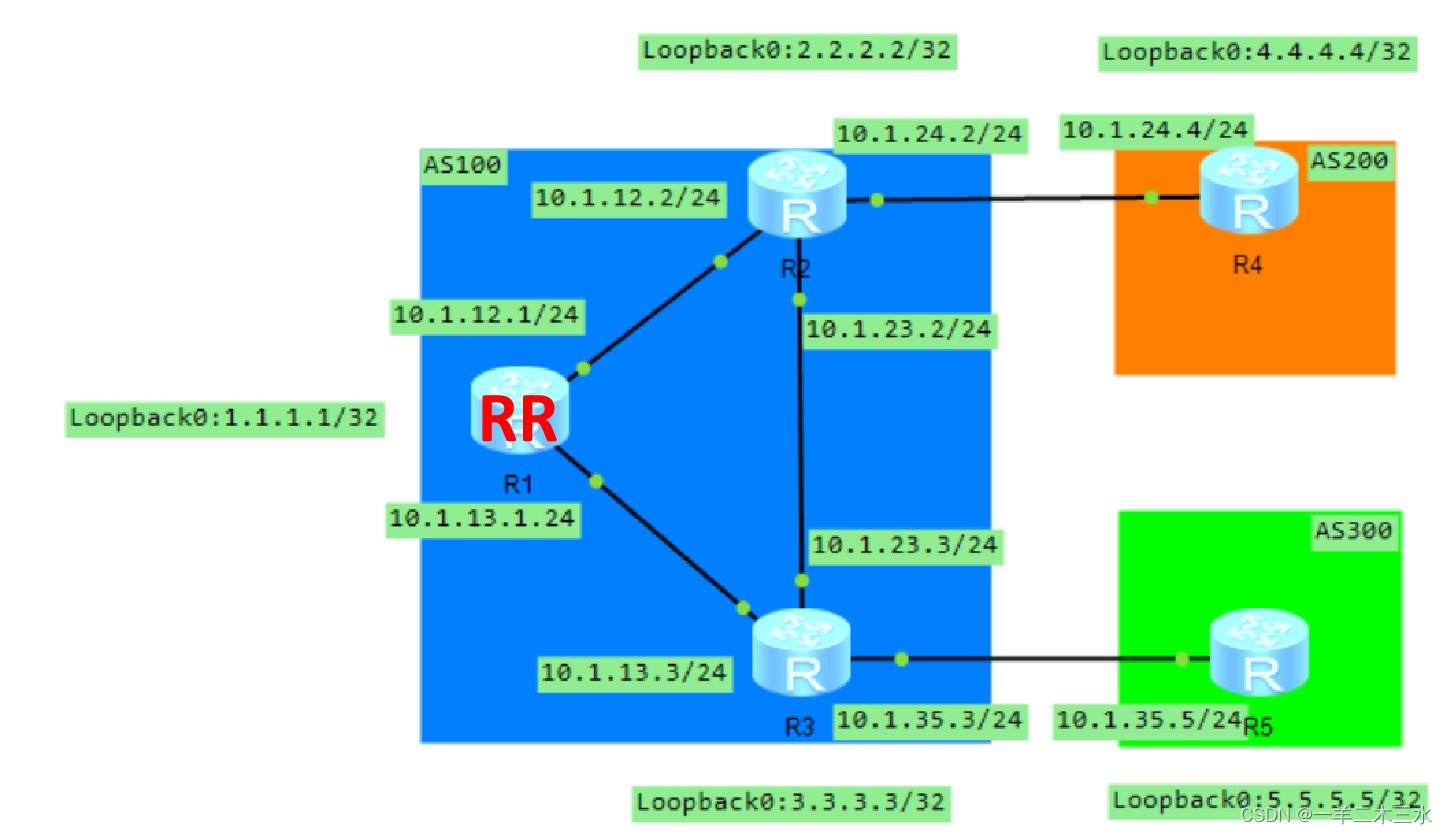

目的:R4的Loopback0地址4.4.4.4可以和R5的Loopback0地址5.5.5.5互通

  1、图中三个不同颜色区域内设备分别有不同AS号:AS100、AS200和AS300

  2、配置互联地址和Loopback地址

  3、R2和R4、R3和R5间通过互联地址配置EBGP邻居关系,R4和R5在BGP中宣告Loopback0地址

  4、R1、R2和R3之间配置IGP协议,我这里使用的OSPF,保证相互可以学到Loopback0的地址

  5、R1和R2、R1和R3之间通过Looback地址配置IBGP的邻居关系

  6、R1(RR)上配置  peer 2.2.2.2 reflect-client   peer 3.3.3.3 reflect-client,R2和R3成为RR的client

  7、以上配置完,发现R2有通过EBGP学到的R4的Loopback0地址4.4.4.4/32,但是RR没能成功反射给R3.

   R1全局路由表中没有4.4.4.4/32路由,R1的BGP路由表中有此路由,但是路由没有优选,因为下一跳不可达,R1没有10.1.24.4的路由.

IBGP在传递通过EBGP学到的路由时,下一跳不改变

R2是通过EBGP学到R4的4.4.4.4/32路由,再通过IBGP传给R1是时,下一跳没有变.R3同理,R1BGP路由表中的5.5.5.5/32因为下一跳不可达,也没有优选.

8、在R2和R3的bgp中分别配置peer 1.1.1.1  next-hop-local,这是更改路由下一跳的命令,在R2把路由4.4.4.4/32传给R1时,同时更改下一条为自己的Loopback0地址,R3同理.

     R1关于4.4.4.4/32和5.5.5.5/32路由,下一跳可达了.

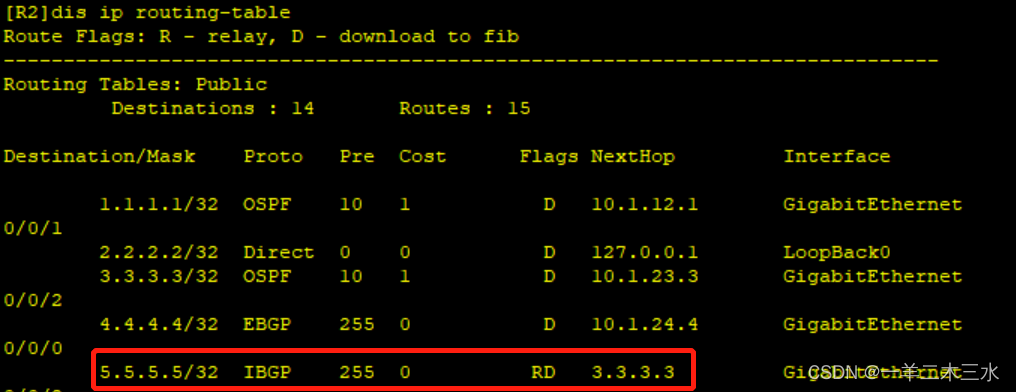

R2可以学到5.5.5.5/32的路由了,下一跳为3.3.3.3

R2可以学到4.4.4.4/32的路由了,下一跳为2.2.2.2

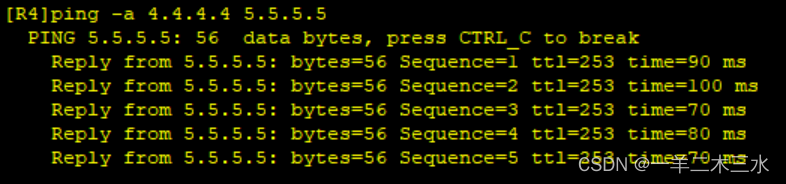

 同时,R4通过EBGP学到了5.5.5.5/32路由,R5通过EBGP学到了4.4.4.4/32路由,可以ping通

五、路径

最后,我们看下路由的路径和流量访问路径.

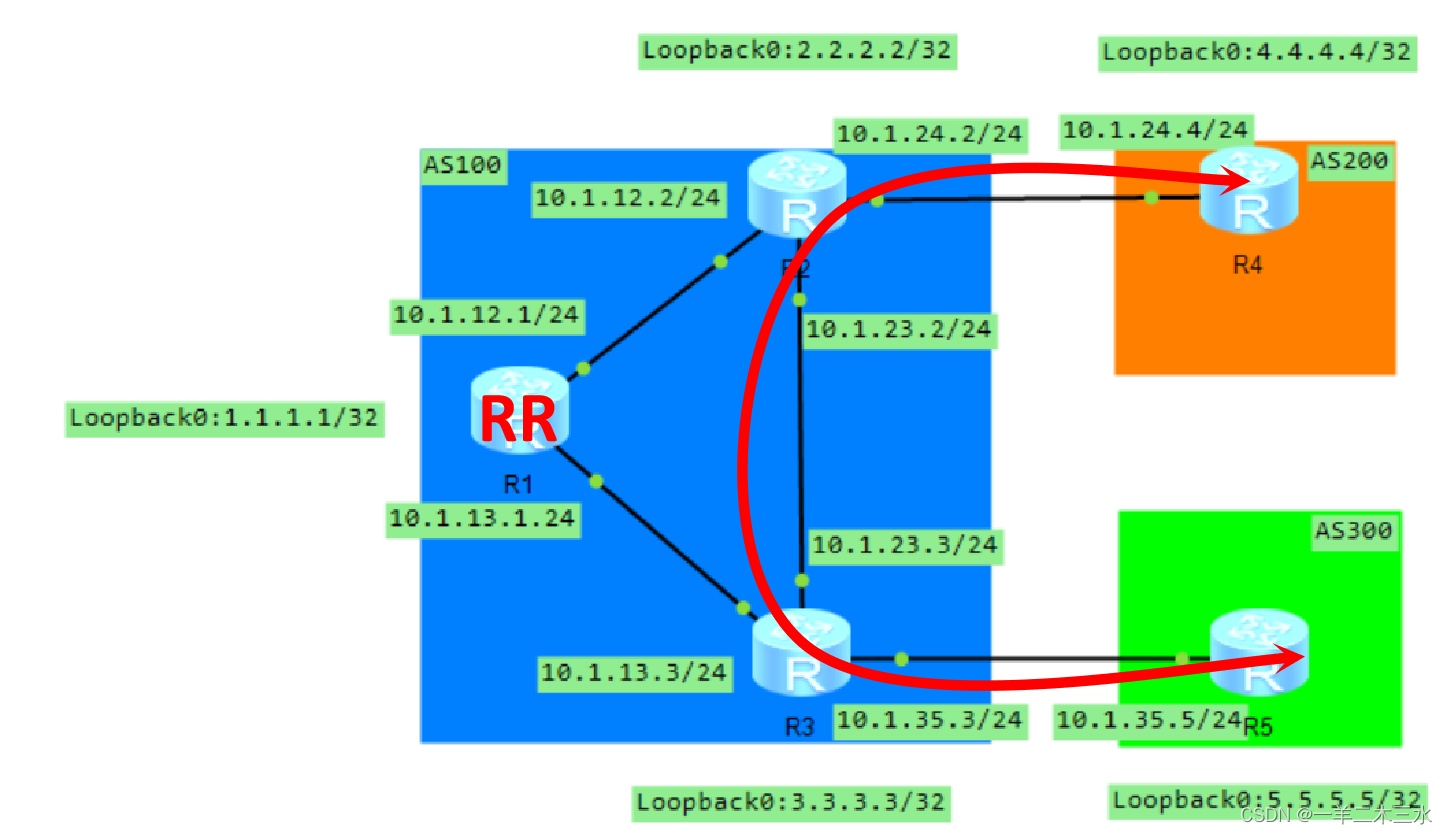

1、路由路径

2、流量访问路径

如若有误,欢迎批评指证,谢谢!
