CRC校验的verilog实现

这里使用下面的参数设计CRC校验：

INIT = 0000
POLY = $X^4+X+1$
WIDTH = 4

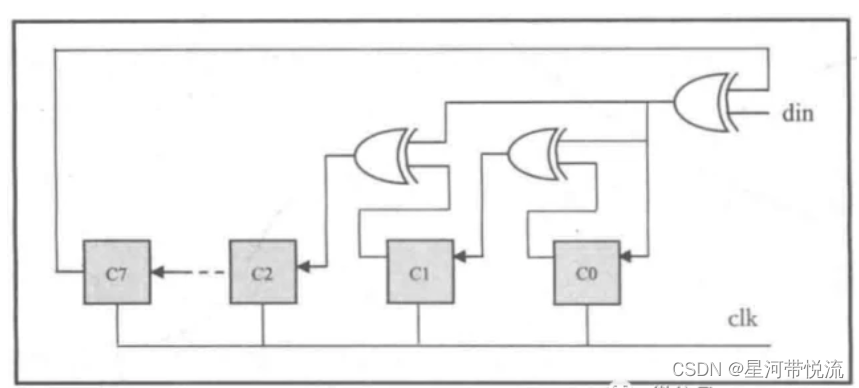

使用LFSR实现，如图表示的是多项式为POLY=$X^8+X^2+X+1$的CRC校验原理，POLY可以表示为9‘b100000111，CRC校验码宽度为8（即POLY的最高次幂），POLY9‘b100000111除最高位外，其余位中表示为1的位需要异或操作，C7位作为feedback与新数据异或

// 本模块实现CRC校验码串行输入输出
module CRC_LFSR (
    input logic clk,
    input logic rstn,

    input logic i_valid,
    input logic din,

    output logic o_valid,
    output logic [3:0]dout
);

parameter [3:0] INIT_CRC = 4'b0000;     // CRC初始值
logic [3:0] CRC_reg , CRC_reg_next;
logic valid_reg;
logic fb;       // 反馈

assign fb = CRC_reg[3] ^ din;

always_ff @( posedge clk or negedge rstn) begin
    if(!rstn)begin
        CRC_reg <= INIT_CRC;
    end
    else if(i_valid == 1'b1) begin
        CRC_reg <= {CRC_reg[2] , CRC_reg[1] , CRC_reg[0]^fb , fb};
    end
    else begin
        CRC_reg <= INIT_CRC;
    end
end

always_ff @( posedge clk or negedge rstn ) begin
    if(!rstn)begin
        valid_reg <= 1'b0;
    end
    else begin
        valid_reg <= i_valid;
    end
end

always_ff@(posedge clk or negedge rstn)begin
	if(!rstn)begin
		o_valid <= 1'b1;
	end
	else begin
		o_valid <= (i_valid == 1'b0)&&(valid_reg == 1'b1);
	end
end

always_ff@(posedge clk or negedge rstn)begin
	if(!rstn)begin
		dout <= 0;
	end
	else begin
		dout <= CRC_reg;
	end
end

// assign o_valid = (i_valid == 1'b0)&&(valid_reg == 1'b1);
// assign dout = CRC_reg;

endmodule

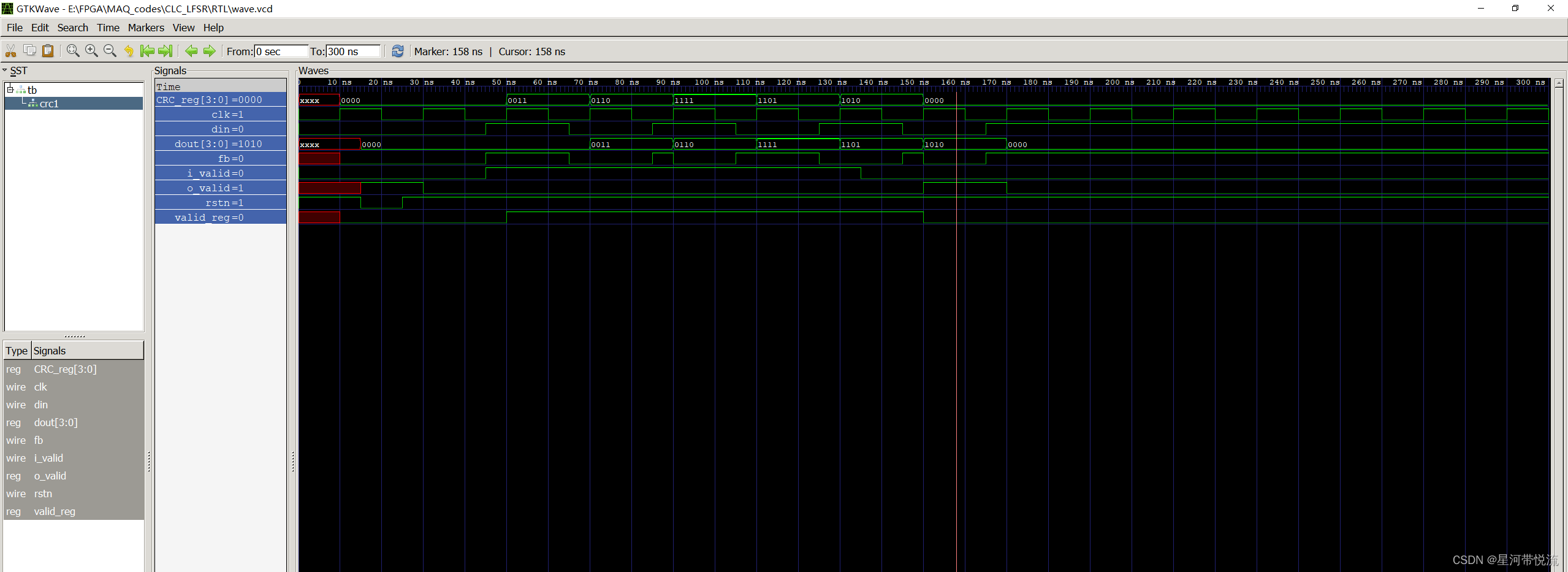

`timescale 1ns/1ps

module tb();

initial begin
	$dumpfile("wave.vcd");  // 指定VCD文件的名字为wave.vcd，仿真信息将记录到此文件
	$dumpvars(0, tb );  // 指定层次数为0，则tb模块及其下面各层次的所有信号将被记录
	#300 $finish;
end

logic clk;
initial begin
	clk = 1'b0;
	forever #10 clk = ~clk;
end

logic rstn;
initial begin
	rstn = 1'b1;
	#15 rstn = 1'b0;
	#10 rstn = 1'b1;
end

logic i_valid;
initial begin
	i_valid = 1'b0;
	#45 i_valid = 1'b1;
	#90 i_valid = 1'b0;
end

logic din;
initial begin
	din = 1'b0;
	#45 din = 1'b1;
	#20 din = ~din;
	#20 din = ~din;
	#20 din = ~din;
	#20 din = ~din;
	#20 din = ~din;
	#20 din = ~din;
end

logic o_valid;
logic [3:0] dout;
CLC_LFSR crc1(
	.clk(clk),
	.rstn(rstn),
	.i_valid(i_valid),
	.din(din),
	.o_valid(o_valid),
	.dout(dout)
);

endmodule
