一、二极管:
1.二极管的原理
二极管是一种具有两个电极的装置,只允许电流在一个方向上通过(称为正向偏置),而在另一个方向上则几乎不能通过电流(称为反向偏置)。其核心是一个PN结,其中P型半导体和N型半导体紧密结合在一起。在PN结两侧通过外加电压,形成一定的电位差,当外加电压等于PN结的接触电位差时,电流便不再流过,此时称PN结达到平衡状态。当外加电压使PN结中P区的电位高于N区的电位,称为正向电压;正向电压使P区空穴移动到N区,N区电子移动到P区,形成正向电流。在外加正向电压很小时,电流极小,而当正向电压达到一定数值(阈值)后,电流才突然增加,这个阈值称为开启电压。当外加电压使PN结中P区的电位低于N区的电位,称为反向电压。反向电压导致一部分电子与空穴复合,形成很微弱的反向电流,但反向电流在反向电压足够大时,会出现迅速增大的现象,即产生反向击穿,此时称为二极管的反向击穿电压。
2.二极管的工作场景
二极管的应用场景十分广泛,包括但不限于以下场景:
- 整流:将交流电转换为直流电,常用于电源电路和充电器中。
- 开关:作为电子开关使用,如晶体管逻辑电路、微处理器等。
- 稳压:在电路中起到稳定电压的作用,如稳压二极管。
- 检波:在无线电接收中,将高频信号中的低频信号检出,如电视机、收音机等。
- 变频:将信号从一个频率变换到另一个频率,如变频器、调制解调器等。
- 发光:在LED灯等照明设备中,二极管被用作发光元件。
二、三级管
1.三极管的原理
三极管,全称半导体三极管,也称双极型晶体管或晶体三极管,是一种电流控制电流的半导体器件。其工作原理基于PN结和少数载流子注入的原理。当三极管处于正向工作状态时,N型区域中的自由电子通过向P型区域中的空穴注入,因此少数载流子注入了P区域中。这些少数载流子在发射结中产生并在集电结中汇集,从而形成一个电路,使其达到高电流、高放大的效果。三极管像一个可控制的阀门,主要可以分为三种类型:共基极(CB)、共集电极(CC)和共发射极(CE)。
三极管有三种工作状态:
- 截止状态:加在三极管发射结的电压小于PN结的导通电压,基极电流为零,集电极电流和发射极电流都为零,相当于开关的断开状态。
- 放大状态:三极管发射结正偏,集电结反偏,电流可以流通并有放大效果。
- 饱和状态:三极管发射结和集电结都正偏,三极管工作在饱和状态,即使基极电流增大,集电极电流也不会再增大。
2.三极管的工作场景
三极管具有放大、开关等多种功能,因此被广泛应用于电路设计和技术领域,其主要应用场景包括:
- 放大器:用于放大电信号,改变电场中电子的流动,从而扩大电路中的信号。常被用在音频、射频、微波放大器中。
- 开关电路:通过控制基极电流,可以在集电极和发射极之间切换电路。
- 振荡器:在振荡电路中也有广泛的应用。
- 缓冲元件:保护电路免受外界干扰,使电路可以正常工作。
- 稳压电路中的稳压元件:用于稳定电路的输出电压。
- 变频电路中的变频元件:可以改变电路的频率。
- 调节电路中的调节元件:用于控制电路的输出电压。
三、二极管和三极管的区别
1.结构区别

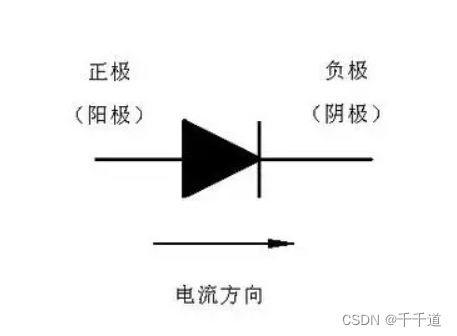

二极管:由P型半导体和N型半导体组成的PN结,具有两个电极,即正极(阳极)和负极(阴极)

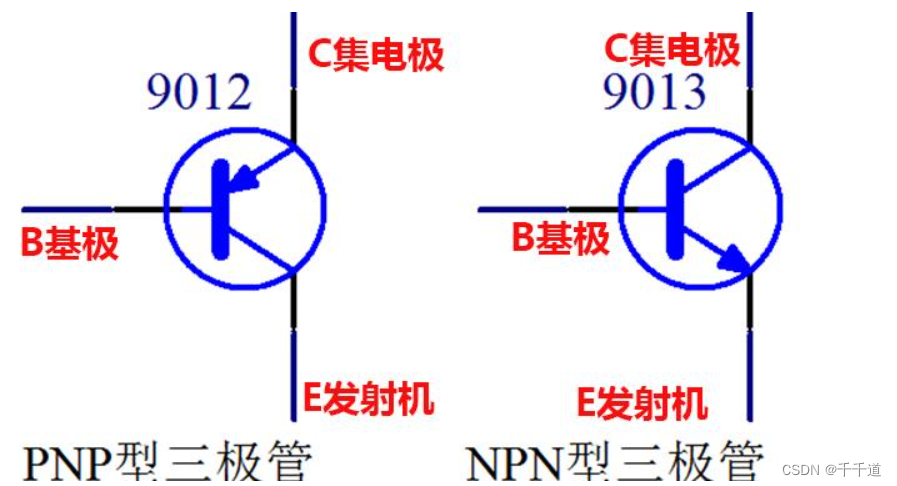

三极管:由P-N-P或N-P-N三层半导体材料构成,具有三个区域:发射区、基区和集电区,因此也有三个电极
2.工作原理区别
二极管:工作原理基于PN结的单向导电性。当正向电压加在二极管两端时,PN结会形成一个空间电荷区,使得P区的空穴和N区的电子分别向对方移动,从而实现电流的单向导通。当反向电压加在二极管两端时,PN结会恢复成一个欧姆接触,此时电流无法通过二极管。
三极管:工作原理是通过控制基极电流来控制整个三极管的放大效应。当一个恰当的电压被应用在基极上时,它会导致一个由生态衰变产生而非热激发的电流爆发。这个电流将被放大并形成集电极经过的输出电流,该输出电流远大于输入电流。
3.功能区别
二极管:主要用于控制电流的方向,具有整流、稳压、限幅、保护等功能。
三极管:通过控制基极电流来放大电流和控制电路的开、关,是电子电路中的核心元件,广泛应用于功率放大、开关、模拟信号放大器等领域。
4.应用领域区别
二极管:广泛应用于整流、稳压、逻辑门等电路中,如整流二极管、稳压二极管等。
三极管:广泛应用于放大、开关、振荡、逻辑门等电路中,如晶体管放大器、MOSFET场效应管等。
5.电路特性不同
二极管:在电压反向时具有高电阻状态,具有单向导电性能。
三极管:性能上更为复杂的设备,具有高放大效果、高抗干扰性、高输入阻抗、宽电压范围等优点。
