【掌控板-arduino】6.2 蓝牙区分

1 前言

6.1中我们创建了BLE SCAN去检索蓝牙设备，但是未发现手机等蓝牙设备。
这是因为BLE无法检索到经典蓝牙。

2 蓝牙划分

经典蓝牙和低功耗蓝牙

参考文章：https://blog.nordicsemi.com/getconnected/the-difference-between-classic-bluetooth-and-bluetooth-low-energy

Android蓝牙开发—经典蓝牙和BLE（低功耗）蓝牙的区别

经典蓝牙：BR/EDR/AMP
低功耗蓝牙：BLE

单模和双模区分

单模（smart）：只支持BLE
双模（smart ready）：支持经典蓝牙和BLE

蓝牙4.0才开始支持BLE，蓝牙1.0、2.0、3.0都属于经典蓝牙。

PS：蓝牙4.0是一种标准，该标准包括经典蓝牙模块和低功耗蓝牙模块。
经典蓝牙主要用于无线通信例如音频传输，而低功耗蓝牙一般用于穿戴设备、物联网设备等。

3 无法监听到手机蓝牙原因

需要注意的是设备之间的通讯需要看他们支持的蓝牙标准。
仅低功耗蓝牙设备无法和仅支持经典蓝牙设备通信。

所以我们看到我的esp32无法监听到手机设备，不过其中有一个smart watch，看起来该设备应该是双模。

推测应该是设置中的蓝牙只用到了经典蓝牙。

4 查看设备蓝牙地址

电脑
打开cmd窗口，输入“ipconfig /all”

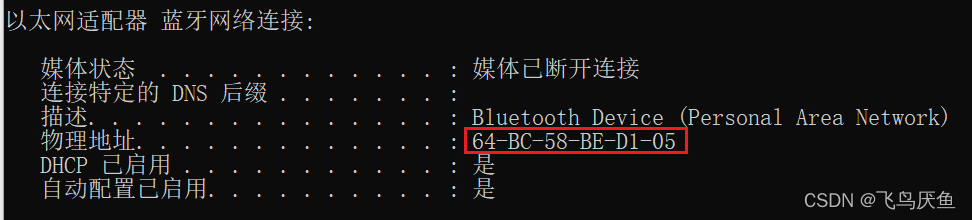

显示如下

其中显示物理地址就是蓝牙地址，是6个2位16进制串。

安卓/手机
直接在设置中搜索蓝牙地址
设置-系统-关于平板-状态消息-蓝牙地址

ipad
设置-通用-关于本机-蓝牙

5 显示监听到的蓝牙设备名字

5.1 代码

/*
  func3 scan example + keyB to start scan + display ble device which can be connected
*/

/*
   Based on Neil Kolban example for IDF: https://github.com/nkolban/esp32-snippets/blob/master/cpp_utils/tests/BLE%20Tests/SampleScan.cpp
   Ported to Arduino ESP32 by Evandro Copercini
*/
#include <BLEDevice.h>
#include <BLEUtils.h>
#include <BLEScan.h>
#include <BLEAdvertisedDevice.h>
#include <Arduino.h>
#include <Adafruit_NeoPixel.h>

//add display
#include <Wire.h>               // Only needed for Arduino 1.6.5 and earlier
#include "SH1106Wire.h"        // legacy: #include "SSD1306.h"
SH1106Wire display(0x3c, 23, 22);

const int buttonPin = 2;     // the number of the pushbutton pin
bool keyB_status = false;
int buttonState = 0;
Adafruit_NeoPixel pixels(3,17, NEO_GRB + NEO_KHZ800);

int scanTime = 5; //In seconds
BLEScan* pBLEScan;

String str1 = "ble_device:";

class MyAdvertisedDeviceCallbacks: public BLEAdvertisedDeviceCallbacks {
    void onResult(BLEAdvertisedDevice advertisedDevice) {
      Serial.printf("Advertised Device: %s \n", advertisedDevice.toString().c_str());
      //Serial.printf("Advertised Device name: %s \n",advertisedDevice.getName().c_str());
      str1.concat(advertisedDevice.getName().c_str());

    }
};

void led_on(){
  pixels.setPixelColor(0, pixels.Color(10, 0, 0));
  pixels.show();

  display.clear();
  display.drawString(0, 0, "light on");
  display.display();

  Serial.println("led_on");
}

void led_off(){
  pixels.setPixelColor(0, pixels.Color(0, 0, 0));
  pixels.show();

  display.clear();
  display.drawString(0, 0, "light off");
  display.display();

  Serial.println("led_off");
}

void start_scan(){
  //开始检索附件的蓝牙设备
  BLEScanResults foundDevices = pBLEScan->start(scanTime, false);
  Serial.print("Devices found: ");
  //找到蓝牙设备数目
  Serial.println(foundDevices.getCount());
  Serial.println("Scan done!");
  //清空存储的蓝牙设备信息
  pBLEScan->clearResults();   // delete results fromBLEScan buffer to release memory
}

void setup() {
  Serial.begin(115200);
  Serial.println("Scanning...");

  //init display
  display.init();
  display.flipScreenVertically();
  display.setFont(ArialMT_Plain_10);

  pinMode(buttonPin, INPUT);

  BLEDevice::init("esp32-zhangkongban");
  pBLEScan = BLEDevice::getScan(); //create new scan
  pBLEScan->setAdvertisedDeviceCallbacks(new MyAdvertisedDeviceCallbacks());
  pBLEScan->setActiveScan(true); //active scan uses more power, but get results faster
  pBLEScan->setInterval(100);
  pBLEScan->setWindow(99);  // less or equal setInterval value
  Serial.println("end setup");
}

void loop() {
  Serial.println("in loop");
  // put your main code here, to run repeatedly:
  buttonState = digitalRead(buttonPin);
  Serial.println(buttonState);

  if (buttonState == LOW) {
    delay(500);
    if(keyB_status == false){
      led_on();
      start_scan();
      keyB_status = true;


      //display.clear();
      display.drawString(0, 16, str1);
      display.display();
      delay(500);
    }
    else
    {
      led_off();
      keyB_status = false;
    }
  }

  delay(1000);
  Serial.println("out loop");
}

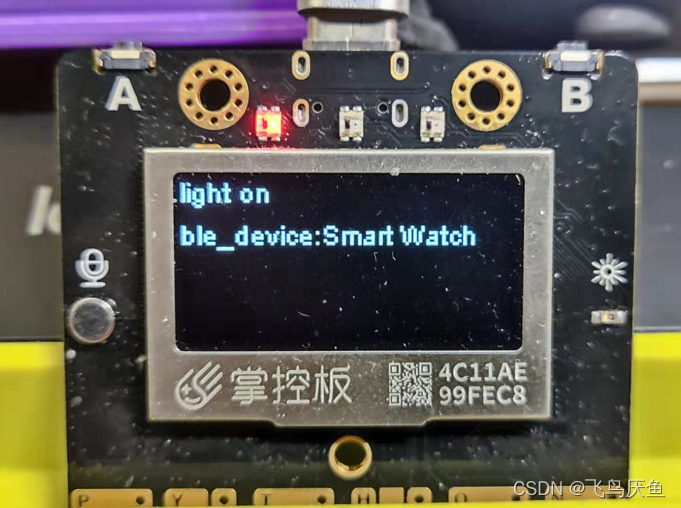

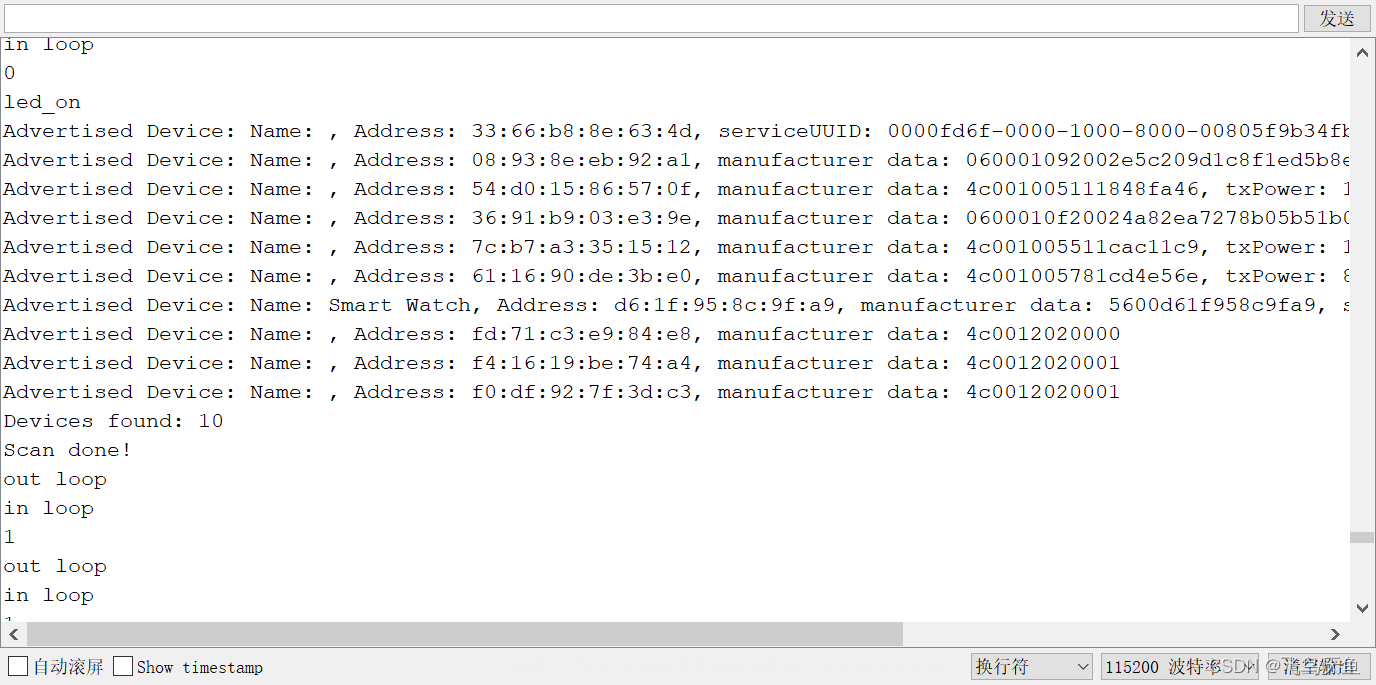

5.2 结果
