基于Django框架与Tensorflow1、2框架下全连接神经网络在线手写数字识别

       目的为整合所学知识，捡一下以前学习的代码，编程语言包括JavaScript、Python、HTML。涉及到神经网络、网页设计、网页异步加载，还有一些配置问题。只是个简单的demo，连准确率都不怎么在乎，主要是设计流程。

一、网页的设计

网页功能主要分为几块，
1.写数字的部分
2.显示结果的部分
3.提交部分
4.清除/重置按钮

1.写数字的部分

       利用HTML5里的<canvas>来实现，实现代码来源于网上，我这里只做了个粘合剂，直接拿来用了。

定义id为canvas，宽和高为280px的画布

<canvas id="canvas" width="280" height="280" style="margin-bottom: 10px;"></canvas>

JavaScript，主要是注册画布的监听函数和配置画笔属性

var isDown = false;
var points = [];
var beginPoint = null;
const canvas = document.querySelector('#canvas');
const ctx = canvas.getContext('2d');

// 设置线条颜色
ctx.strokeStyle = 'red';
ctx.lineWidth = 40;
ctx.lineJoin = 'round';
ctx.lineCap = 'round';

canvas.addEventListener('mousedown', down, false);
canvas.addEventListener('mousemove', move, false);
canvas.addEventListener('mouseup', up, false);
canvas.addEventListener('mouseout', up, false);

function down(evt) {
	isDown = true;
	const { x, y } = getPos(evt);
	points.push({x, y});
	beginPoint = {x, y};
}

function move(evt) {
	if (!isDown) return;

	const { x, y } = getPos(evt);
	points.push({x, y});

	if (points.length > 3) {
		const lastTwoPoints = points.slice(-2);
		const controlPoint = lastTwoPoints[0];
		const endPoint = {
			x: (lastTwoPoints[0].x + lastTwoPoints[1].x) / 2,
			y: (lastTwoPoints[0].y + lastTwoPoints[1].y) / 2,
		}
		drawLine(beginPoint, controlPoint, endPoint);
		beginPoint = endPoint;
	}
}

function up(evt) {
	if (!isDown) return;
	const { x, y } = getPos(evt);
	points.push({x, y});

	if (points.length > 3) {
		const lastTwoPoints = points.slice(-2);
		const controlPoint = lastTwoPoints[0];
		const endPoint = lastTwoPoints[1];
		drawLine(beginPoint, controlPoint, endPoint);
	}
	beginPoint = null;
	isDown = false;
	points = [];
}

function getPos(evt) {
	return {
		x: evt.clientX,
		y: evt.clientY
	}
}

function drawLine(beginPoint, controlPoint, endPoint) {
	ctx.beginPath();
	ctx.moveTo(beginPoint.x, beginPoint.y);
	ctx.quadraticCurveTo(controlPoint.x, controlPoint.y, endPoint.x, endPoint.y);
	ctx.stroke();
	ctx.closePath();
}
function showLoading(show){
	if(show)
	{
		document.getElementById("over").style.display = "block";
		document.getElementById("layout").style.display = "block";
	}
	else
	{
		document.getElementById("over").style.display = "none";
  		document.getElementById("layout").style.display = "none";
	}
}

2.显示结果的部分

       显示结果，就定义了一个文本框，让识别的结果显示在这里就好。文本框id=‘txt’。

<div>
  <a>结果为：</a><input name="txt" type="text" id = "result"/>
</div>

3.提交部分

       提交部分的功能要相对复杂一点，要实现的目标功能是：按下提交按钮，浏览器将画布上的数据传输到服务器，服务器将这个数据送入神经网络，神经网络给出识别结果，服务器将结果送回浏览器，浏览器将结果展示在显示结果的文本框中。
       按钮好实现，代码如下

<input value="提交" type="button" id = "submit" style="margin-left: 300px;"/>

       功能实现我考虑使用异步加载技术，因为我Django框架就简单看了一会，对Django框架设计网页的风格还接受不了，又想尽快实现功能。最终采用了JQuery的异步加载方法。
JQuery对提交按钮注册的click函数

$("#submit").click(function()//#sumbit 是JQuery的id选择器用法，即选中了id为submit的页面元素
{
	showLoading(true);//这个函数我后面会交代,为了增加体验做了一个等待的界面，按下提交按钮，就弹出等待动画
	//直到把对应属性置为false
	var testimg = [];
	//var senddata = []
	var imgData=ctx.getImageData(0,0,canvas.width,canvas.height);//拿到画布数据
	for (var i=0;i<imgData.data.length;i+=4)
	{
		testimg[i/4] = imgData.data[i];//这里请看一下canvas的文档，我只拿了red图层的数据，因为画笔是红色的
		//拿其他数据没有意义
	}
	console.log(testimg.length);
	//console.log(testimg);
	$.post("http://***.***.***.***:8000/hello",{'cd':testimg.toString()},function(data,status){
	/*
	这里使用jQuery的post方法，将数据转成字符串送给服务器，这里有个问题，如果不转字符串，服务器
	接收到的数据会有问题，可以自行验证。
	*/
		showLoading(false);//这里置flase了，等待界面消失
		document.getElementById("result").value = data;//这里将服务器返回的数据展示到文本框中
		console.log(data.length);
		alert("Data: " + data + "\nStatus: " + status);
	});
	//alert("submit success!!");
});

请注意，这里有两个问题：
1.开始时我网页是在PC端设计并调试，Django是在服务器端，二者不是同一IP，所以浏览器在post数据给服务器会因跨域问题而拒绝访问，请自行百度Django允许跨域设置。
2.post数据太大，超出Django默认大小。解决方法：看一下Django报错信息，看看是那个字段的大小限制了post的数据量，并将这个字段在对应工程的settings.py中赋值为None。

4.清除/重置按钮

这个就比较简单了。
显示代码

<input value="清除" type="button" id = "cls"/>

对应JavaScript代码，也是用的JQuery框架的写法，注意下

$("#cls").click(function()
{
	var clearimgdata = ctx.createImageData(canvas.width,canvas.height);
	ctx.putImageData(clearimgdata,0,0);//画布清零
	document.getElementById("result").value = '';//清除结果
	alert("cls success!!");
});

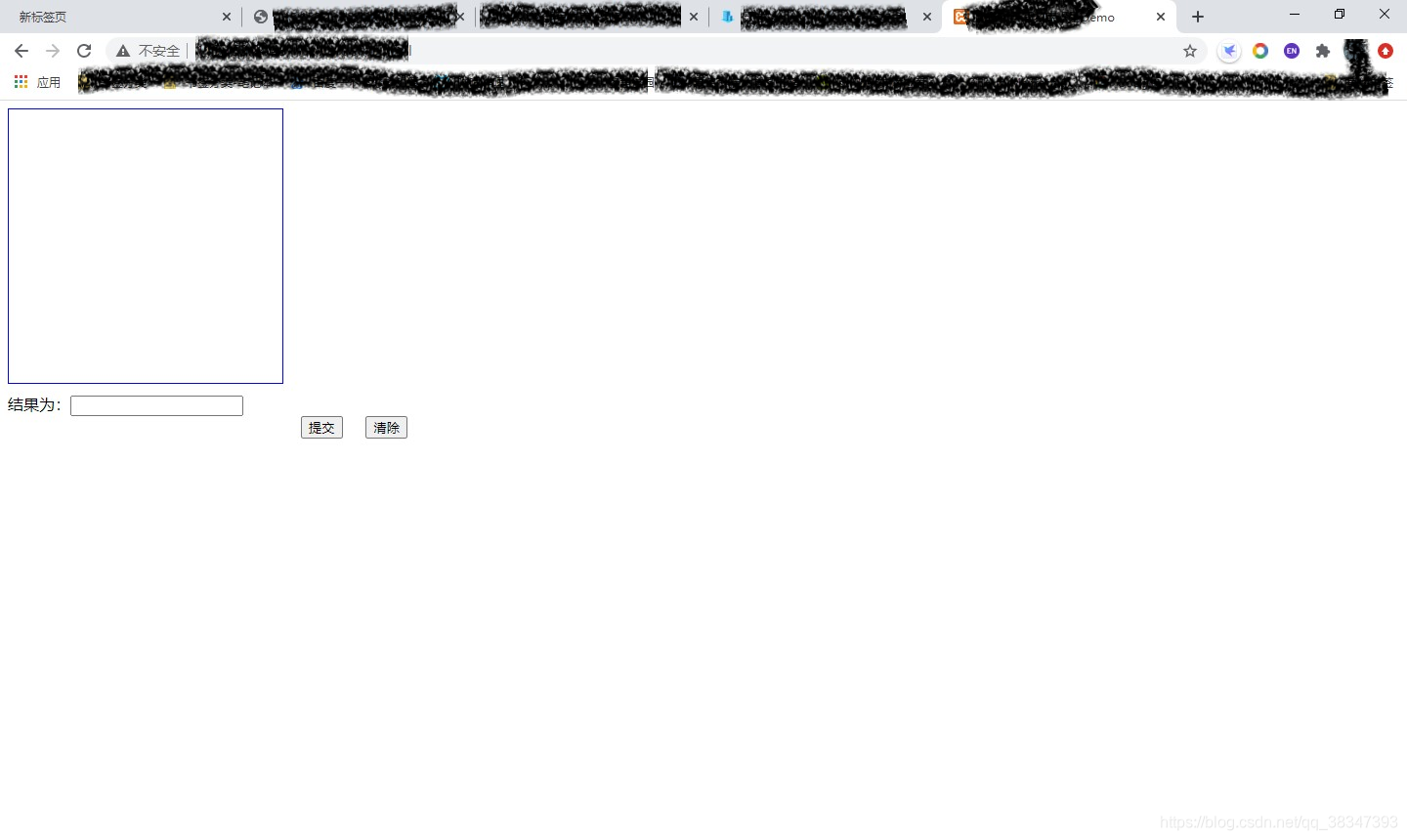

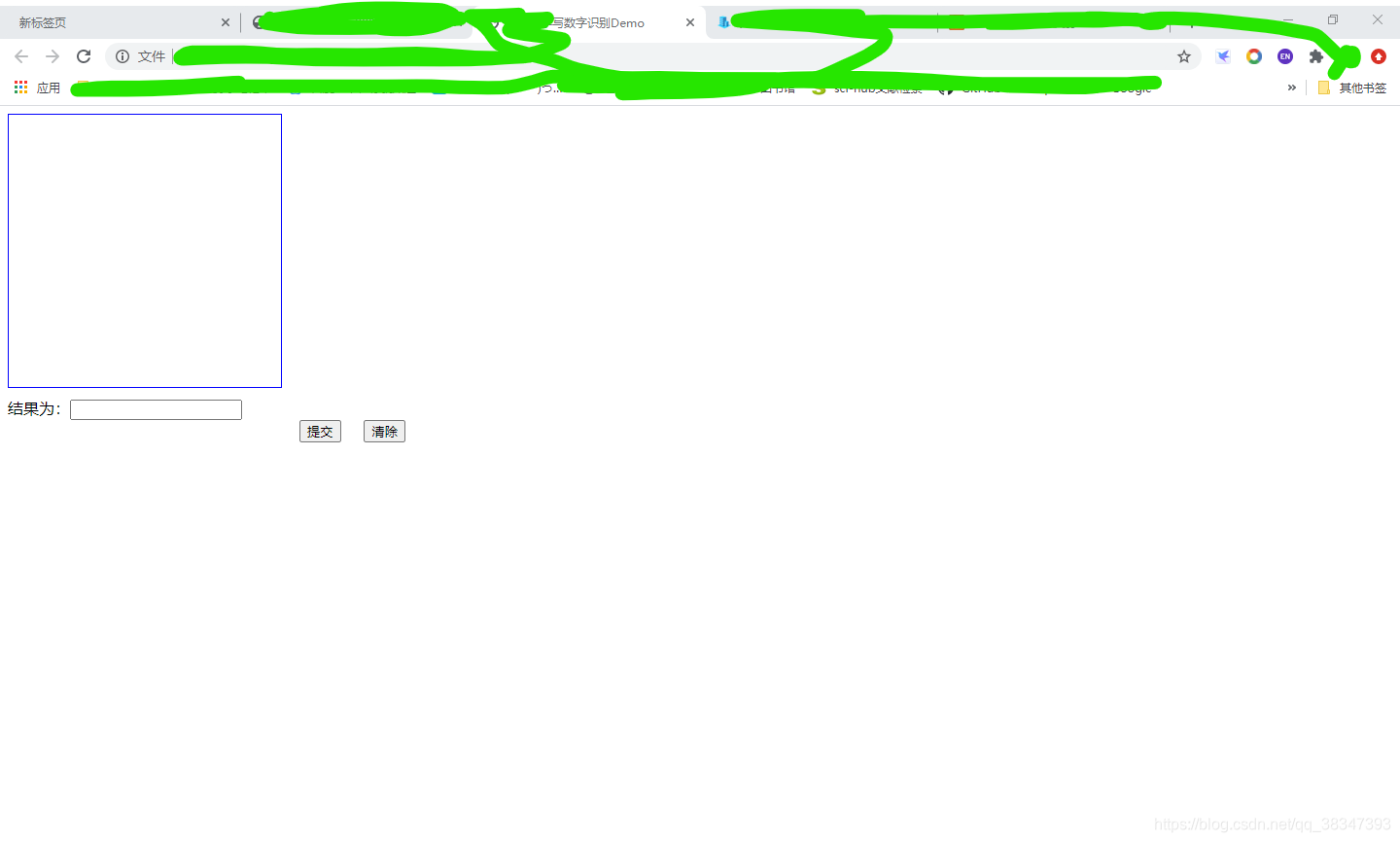

ok，贴一下页面总体图

界面可简单，但是可以用*_*"。

二、服务器端的设计

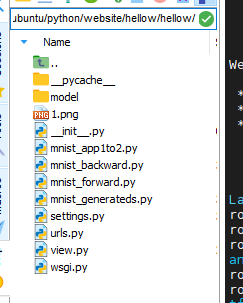

也就是所谓的后台设计了。根据菜鸟教程，创建django工程


templates是后来加上的，如果你有MVC设计模式的经验，就能很快上手。
       在这个工程里我忽略了模板的作用，主要是view.py与urls.py的设置与对应。注：这里的view.py也是自己创建的。
       解释一下，url顾名思义，就是你使用浏览器输入的网址，输入完网址，回车！服务器会给你的浏览器一个响应，那这个响应是如何得出来的呢？得出逻辑就写在了view.py里，urls.py中注册网址与给出响应的函数的映射！！
       给出urls.py的代码

from django.conf.urls import url
from . import view

urlpatterns = [
        url(r'^hello$',view.hello),
        ]
 #很明显，http://***.***.***/hello这个网址对应着view里的hello函数

       给出view.py的代码，需要注意的东西写到代码注释里了

from django.http import HttpResponse
from django.shortcuts import render
import numpy as np
from PIL import Image
import tensorflow.compat.v1 as tf
from . import mnist_backward
from . import mnist_forward#请注意这个点，Django中引用同一文件夹下的格式



def restore_model(testPicArr):#这个就是加载神经网络模型
        with tf.Graph().as_default() as tg:
                x = tf.placeholder(tf.float32, [None, mnist_forward.INPUT_NODE])
                y = mnist_forward.forward(x, None)
                preValue = tf.argmax(y, 1)

                variable_averages = tf.train.ExponentialMovingAverage(mnist_backward.MOVING_AVERAGE_DECAY)
                variables_to_restore = variable_averages.variables_to_restore()
                saver = tf.train.Saver(variables_to_restore)

                with tf.Session() as sess:
                        ckpt = tf.train.get_checkpoint_state(mnist_backward.MODEL_SAVE_PATH)
                        if ckpt and ckpt.model_checkpoint_path:
                                saver.restore(sess, ckpt.model_checkpoint_path)

                                preValue = sess.run(preValue, feed_dict={x:testPicArr})
                                return preValue
                        else:
                                print("No checkpoint file found")
                                return -1


def hello(request):
    if request.POST:#判断请求形式，如果是post方式传输数据
        # keysList = list(request.POST.keys())
        getData = list(request.POST.values())[0]
        splitData = getData.split(',')
        # response = HttpResponse('POST:Hello world!!'+str(list(request.POST.values())[0]))
        np_data = np.array(splitData, dtype = np.float32)
        b = np.resize(np_data,(280,280))#原始画布数据
        b_int = b.astype(np.uint8)
        im = Image.fromarray(b_int)
        im = im.resize((28,28),Image.ANTIALIAS)# resize画布数据
        resdata = np.array(im,dtype = np.float32)/255.0# 归一化
        resdata = np.resize(resdata,(1,28*28))# 拉直，用来输入
        response = HttpResponse(str(restore_model(resdata)))# 将数据喂入神经网络
    elif request.GET:
        response = HttpResponse('GET:success!!')
    else:
        response = HttpResponse('Other:Hello world!!')
    response["Access-Control-Allow-Origin"] = "*"
    response["Access-Control-Allow-Methods"] = "POST, GET,OPTIONS"
    response["Access-Control-Max-Age"] = "1000"
    response["Access-Control-Allow-Headers"] = "*"
    #print(resquest)
    return response

       整个工程很简单吧，如果你想要更复杂的工程，只需要找一个好的UI，训练一个好的、高准确率的模型，在将数据喂入神经网络的部分其实还可以在优化，因为将神经网络加载到内存里需要的时间是有点久的，最好做成常驻内存的程序。

三、结果

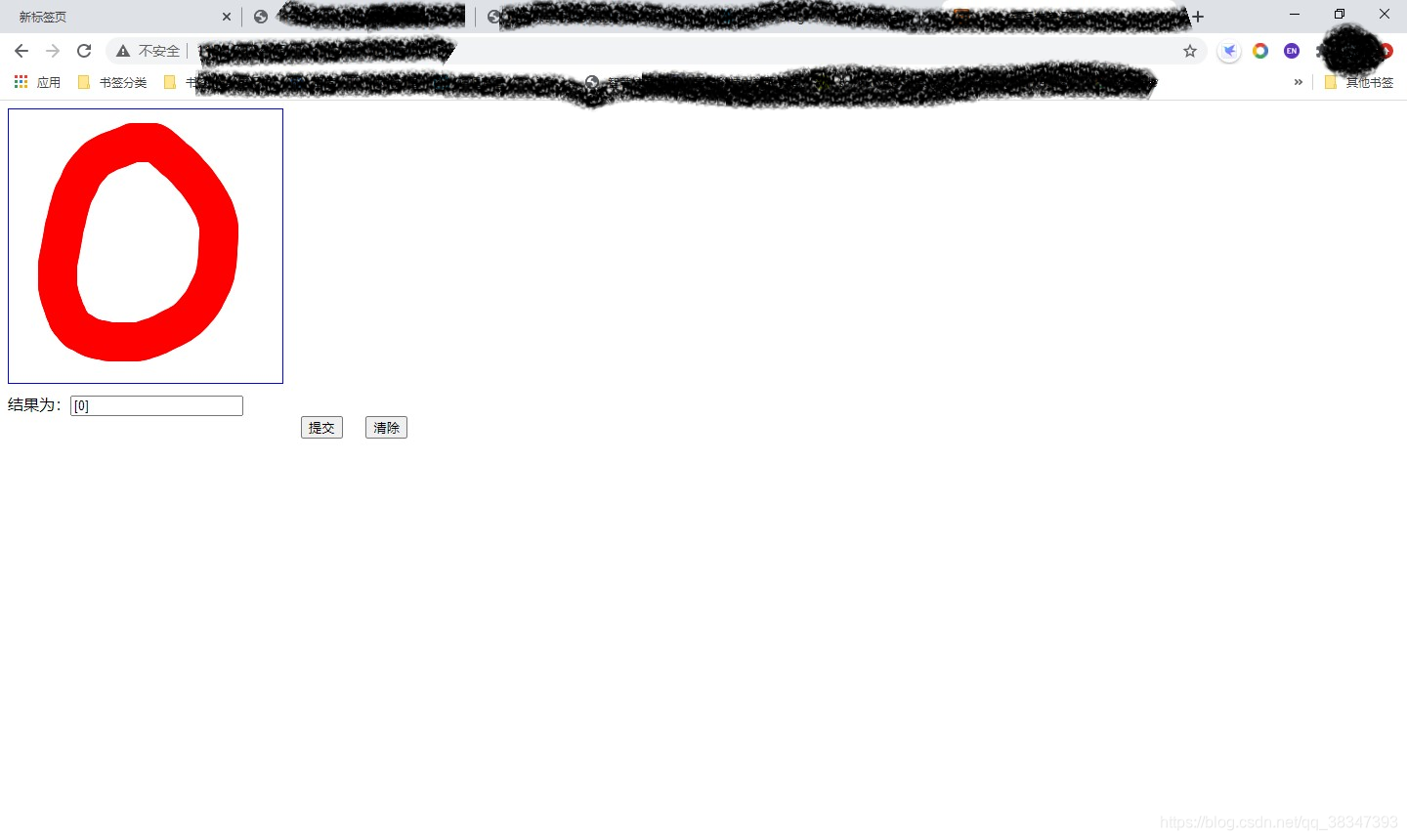

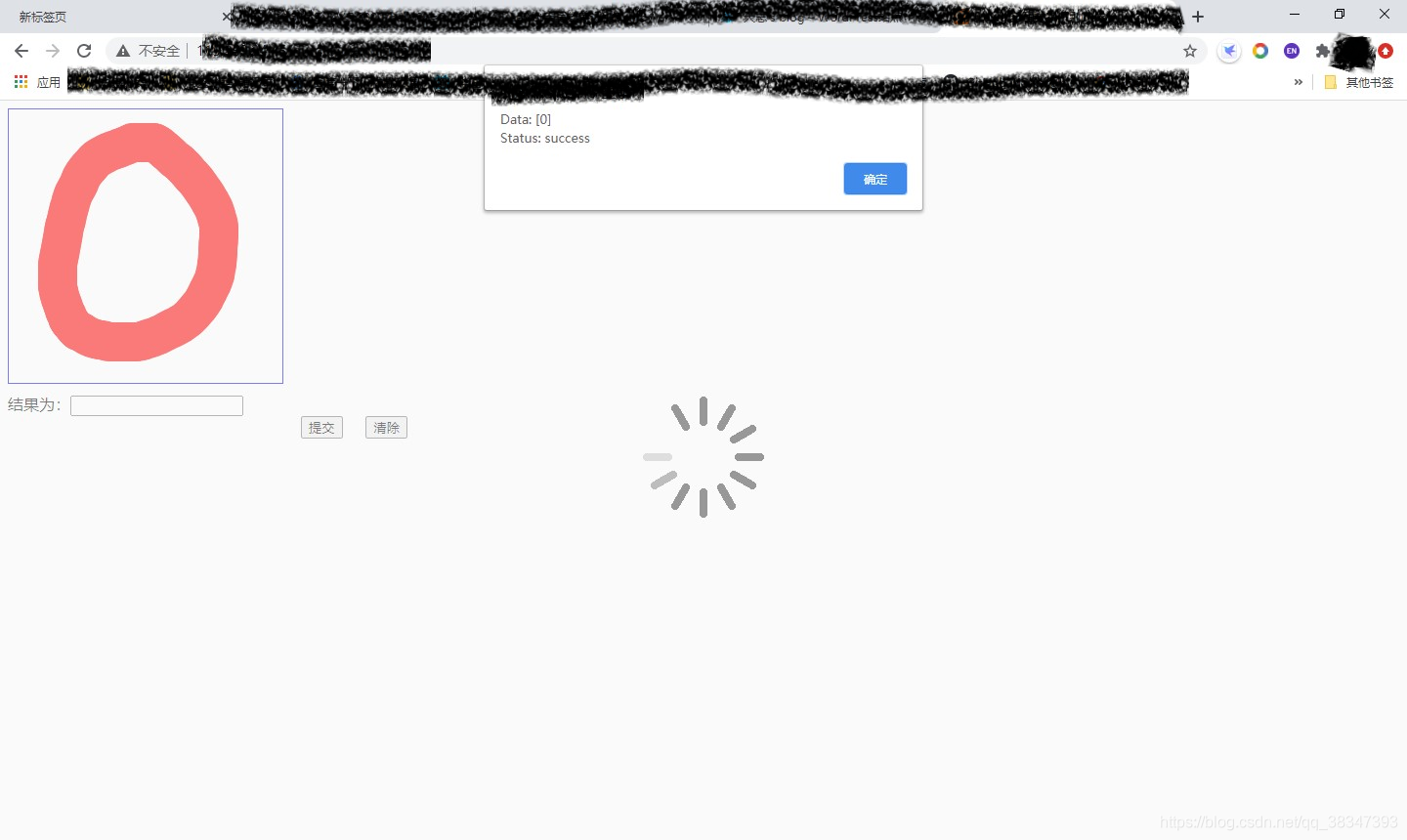

贴下结果。

四、关于神经网络

       就是一个简单的全连接网络，在tf1下训练的，输入是28*28，但是tf2的compat.v1y也使得它可用，就这样。
具体代码请移步：https://github.com/tian0zhi/Django-Tensorflow1-2
