什么是推挽输出，开漏输出？

这篇文章是看B站“工科男孙老师”这个视频的笔记推挽 开漏 高阻 这都是谁想出来的词？？
我觉得讲的很好，做一下笔记

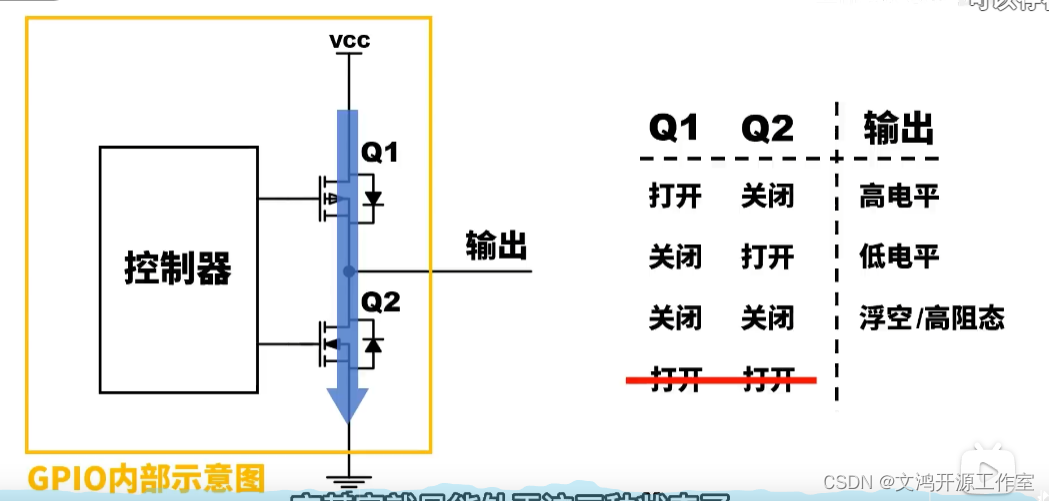

1.什么是IO输出三态

一共有：高电平, 低电平，浮空/高阻态 三种IO态，不能两个管子同时打开，这样子会把管子烧了。

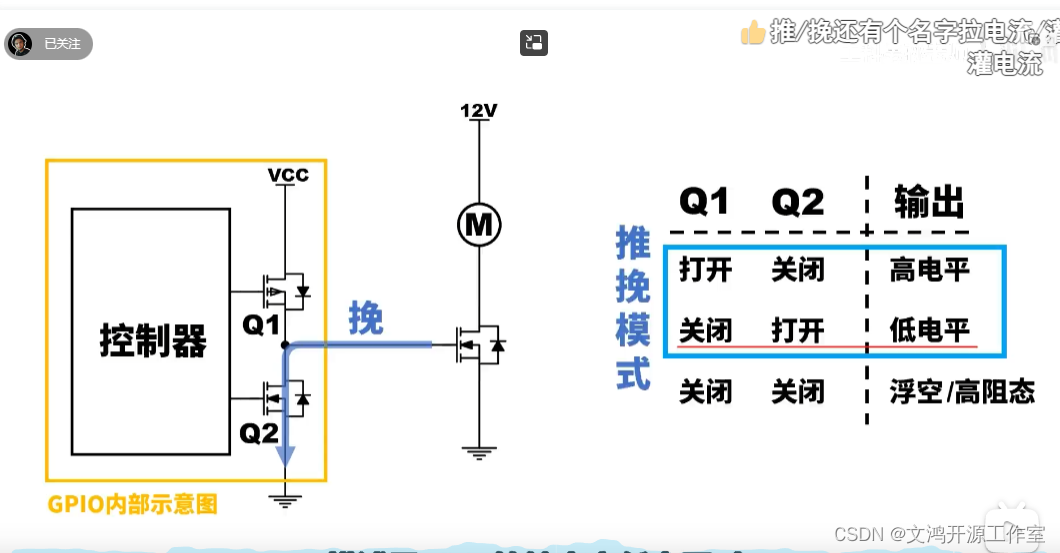

2.推挽输出

推挽输出能够表示高、低电平两种状态。 只有一个管子开，一个管子关

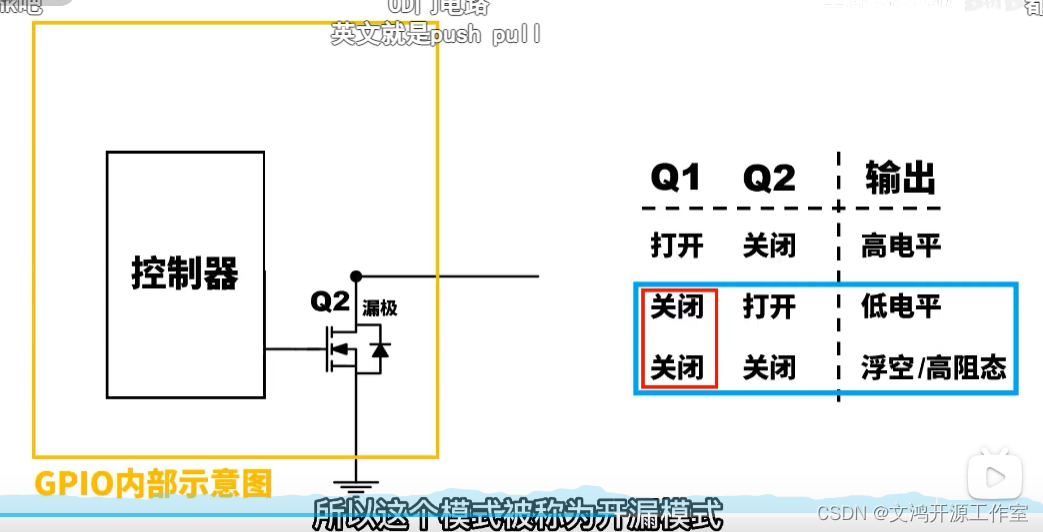

开漏输出

开漏模式能够用于表示低电平和浮空/高阻两种状态。（浮空/高阻：相当于芯片引脚没上电，A&B, a是高阻，a不起作用，B非高阻，A&B=B。）
上面的Q1管子永远关闭，Q2的漏级相当于关闭，所以这个模式称为开漏模式。

作用

• 1. 可以用来转换高电平电压
  因为浮空的话没有办法表示高电平，所以通常需要外界一个上拉电阻。

  从而实现了不同电压下，单片机对于其他外挂芯片的控制

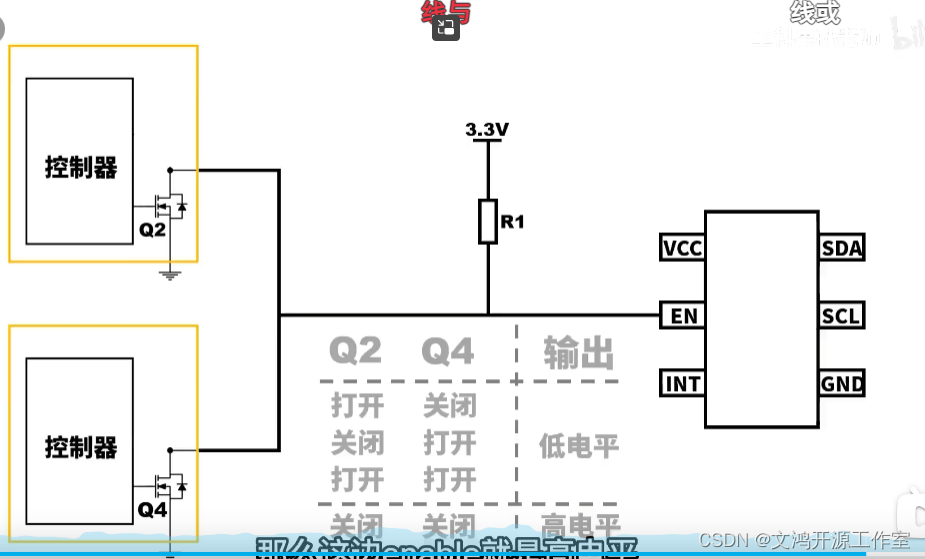

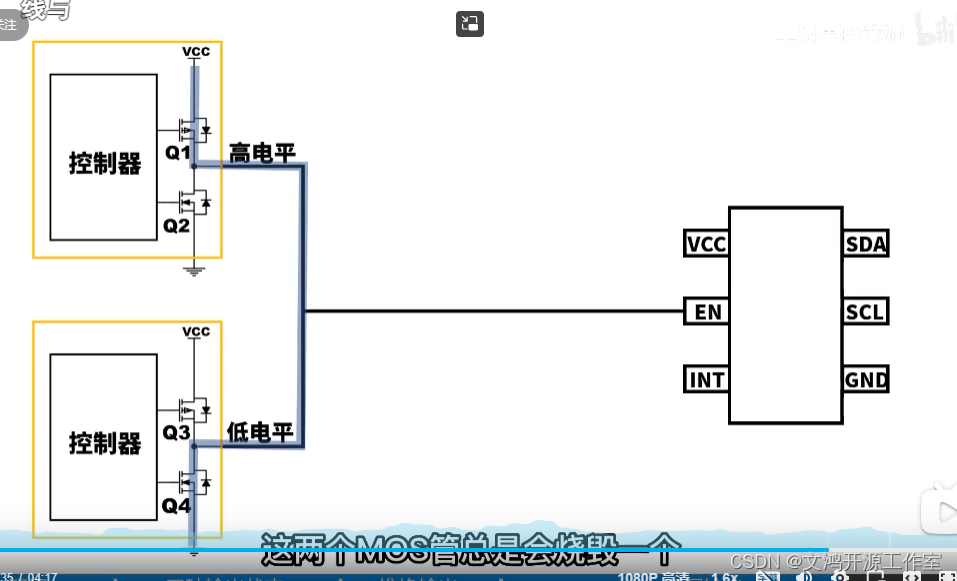

• 2.可以实现线与模式如果使用推挽输出表示线与的话，那么当一端为高，一端为低，这个单片机短路，直接烧坏。所以这里用开漏模式。
  线与模式的真值表。
