LVS负载均衡群集及部署LVS-NAT实验

群集的含义

Cluster,集群、群集
由多台主机构成，但对外只表现为一个整体,只提供一个访问入口(域名与IP地址)，相当于一台大型计算机。

互联网应用中，随着站点对硬件性能、响应速度、服务稳定性、数据可靠性等要求越来越高，单台服务器已经无法满足负载均衡及高可用的要求

使用价格昂贵的小型机、大型机

使用普通服务器构建服务群集
通过整合多台服务器，使用LVS来达到服务器的高可用和负载均衡，并以同一个P地址对外提供相同的服务。
在企业中常用的一种群集技术——LVS(Linux Virtual Server，Linux虚拟服务器)

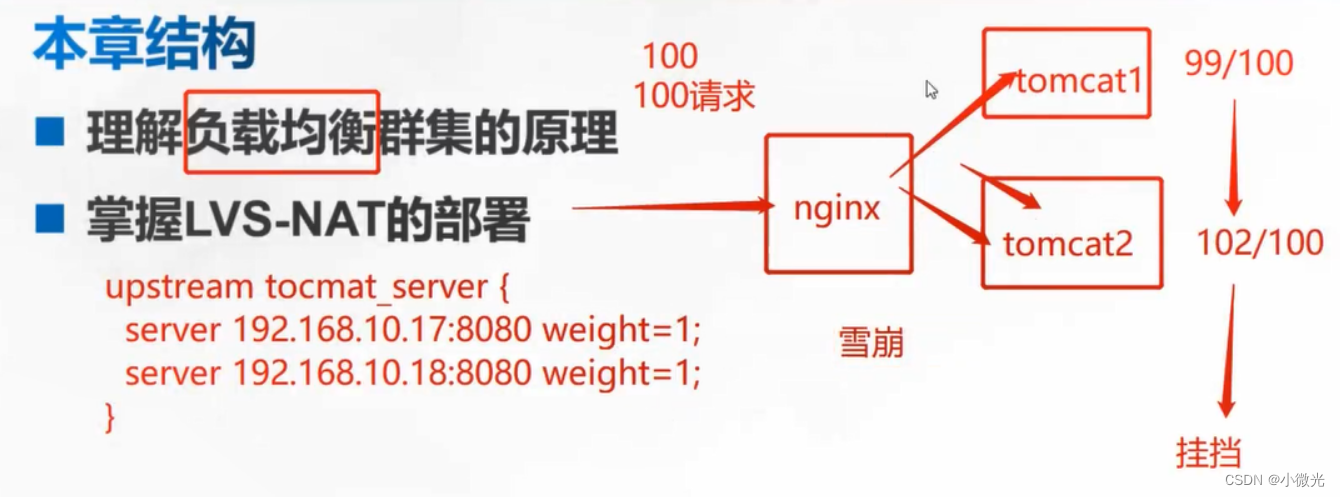

如果负载均衡使用哈希或者url-hash，当高并发状态下，服务器tomcat负载量超额，可能会挂挡，造成雪崩情况

根据群集所针对的目标差异，可分为三种类型

**负载均衡群集：**提高应用系统的响应能力、尽可能处理更多的访问请求、减少延迟为目标，获得高并发、高负载(LB)的整体性能

LB的负载分配依赖于主节点的分流算法，将来自客户机的访问请求分担给多个服务器节点，从而缓解整个系统的负载压力。例如，“DNS轮询”“反向代理”

负载均衡集群，weight权重影响对象的一个请求/最小连接

**高可用群集：**提高应用系统的可靠性、尽可能地减少中断时间为目标，确保服务的连续性，达到高可用(HA)的容错效果
HA的工作方式包括双工和主从两种模式。双工即所有节点同时在线，主从则只有主节点在线，但当出现故障时从节点能自动切换为主节点。
例如：“故障切换”、“双机热备”等

高可用集群用主备服务器可处理单点故障，还可以冗余，备份

**高性能运算群集：**提高应用系统的CPU运算速度、扩展硬件资源和分析能力为目标，获得相当于大型、超级计算机的高性能运算(HPC)能力
高性能依赖于“分布式运算”、“并行计算”，通过专用硬件和软件将多个服务器的CPU、内存等资源整合在一起，实现只有大型、超级计算机才具备的计算能力

高性能集群，分布式分配

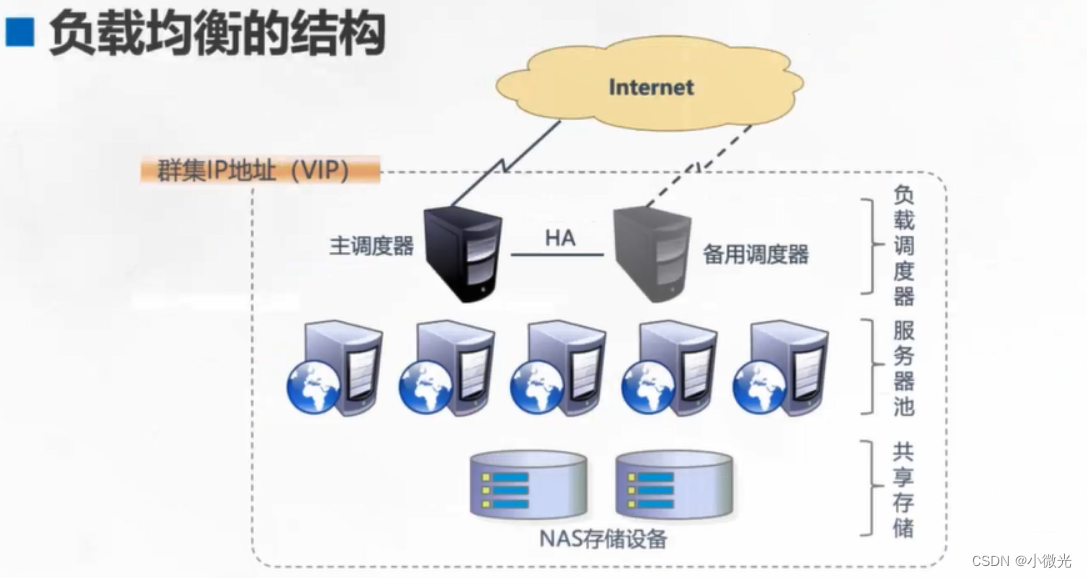

负载均衡群集架构

一、负载调度器

访问整个群集系统的唯一入口，对外使用所有服务器共有的VIP地址，也称为群集IP地址。通常会配置主、备两台调度器实现热备份，当主调度器失效以后能够平滑替换至备用调度器，确保高可用性。

二、服务器池

群集所提供的应用服务、由服务器池承担，其中每个节点具有独立的RIP地址(真实IP)，只处理调度器分发过来的客户机请求。当某个节点暂时失效时，负载调度器的容错机制会将其隔离，等待错误排除以后再重新纳入服务器池。

三、共享存储

为服务器池中的所有节点提供稳定、一致的文件存取服务，确保整个群集的统一性。共享存储可以使用NAS设备，或者提供NFS共享服务的专用服务器。

负载均衡群集是目前企业用得最多的群集类型
群集的负载调度技术有三种工作模式

**地址转换：**Network Address Translation，简称NAT模式

类似于防火墙的私有网络结构，负载调度器作为所有服务器节点的网关，即作为客户机的访问入口，也是各节点回应客户机的访问出口
服务器节点使用私有IP地址，与负载调度器位于同一个物理网络，安全性要优于其他两种方式

**IP隧道：**lPTunnel，简称TUN模式
采用开放式的网络结构，负载调度器仅作为客户机的访问入口，各节点通过各自的lnternet连接直接回应客户机，而不再经过负载调度器
服务器节点分散在互联网中的不同位置，具有独立的公网IP地址，通过专用IP隧道与负载调度器相互通信
