基于51单片机RFID智能门禁系统红外人流量计数统计
1、系统功能介绍
-
系统构成:
- 本系统由STC89C52单片机核心板、RFID读卡器模块、继电器、LCD1602液晶显示、蜂鸣器报警、红外避障传感器及电源组成。
-
系统功能:
- 1、匹配过的RFID模块检测到刷卡后,继电器闭合。液晶上显示通过字样。3s左右后,继电器自动断开。表示刷卡成功,闸门打开,人员通过。
- 2、没匹配过的RFID卡刷卡后,继电器不闭合,如果刷入没有写入系统卡蜂鸣器报警,且液晶上的显示不通过字符。
- 3、通过红外避障传感器计数,如果感应到有人,液晶上计数加1。
-
可根据本篇文章完成毕业设计的开题报告、任务书、设计、毕业论文等
2、资料下载
- 资料下载链接:https://download.csdn.net/download/qq_39020934/90002569
- 更多设计视频:https://space.bilibili.com/3537120073353692
3、系统电路介绍
3.1、STC89C52单片机核心系统电路设计
- STC89C52RC是STC公司生产的一种低功耗、高性能CMOS8位微控制器,具有8K字节系统可编程Flash存储器。STC89C52使用经典的MCS-51内核,但是做了很多的改进使得芯片具有传统51单片机不具备的功能。在单芯片上,拥有灵巧的8 位CPU 和在系统可编程Flash,使得STC89C52为众多嵌入式控制应用系统提供高灵活、超有效的解决方案。具有以下标准功能:8k字节Flash,512字节RAM, 32 位I/O 口线,看门狗定时器,内置4KB EEPROM,MAX810复位电路,3个16 位定时器/计数器,4个外部中断,一个7向量4级中断结构(兼容传统51的5向量2级中断结构),全双工串行口。另外 STC89C52 可降至0Hz 静态逻辑操作,支持2种软件可选择节电模式。空闲模式下,CPU 停止工作,允许RAM、定时器/计数器、串口、中断继续工作。掉电保护方式下,RAM内容被保存,振荡器被冻结,单片机一切工作停止,直到下一个中断或硬件复位为止。最高运作频率35MHz,6T/12T可选。
STC89C52主要特性如下:
- (1)8K字节程序存储空间;
- (2)512字节数据存储空间;
- (3)内带4K字节EEPROM存储空间;
- (4)可直接使用串口下载
单片机最小系统电路图如下图所示
实物图:
3.2、RC522 RFID射频模块电路设计
- 本系统选择MFRC-522射频模块进行刷卡操作。MF RC522是应用于13.56MHz非接触式通信中高集成度的读写卡芯片,是NXP公司针对“三表”应用推出的一款低电压、低成本、体积小的非接触式读写卡芯片,是智能仪表和便携式手持设备研发的较好选择。
- MF RC522利用了先进的调制和解调概念,完全集成了在13.56MHz下所有类型的被动非接触式通信方式和协议。支持14443A兼容应答器信号。数字部分处理ISO14443A帧和错误检测。此外,还支持快速CRYPTO1加密算法,用语验证MIFARE系列产品。
- MFRC522支持MIFARE系列更高速的非接触式通信,双向数据传输速率高达424kbit/s。作为13.56MHz高集成度读写卡系列芯片家族的新成员,MF RC522与MF RC500和MF RC530有不少相似之处,同时也具备许多特点和差异。它与主机间通信采用SPI模式,有利于减少连线,缩小PCB板体积,降低成本。
电路原理图:

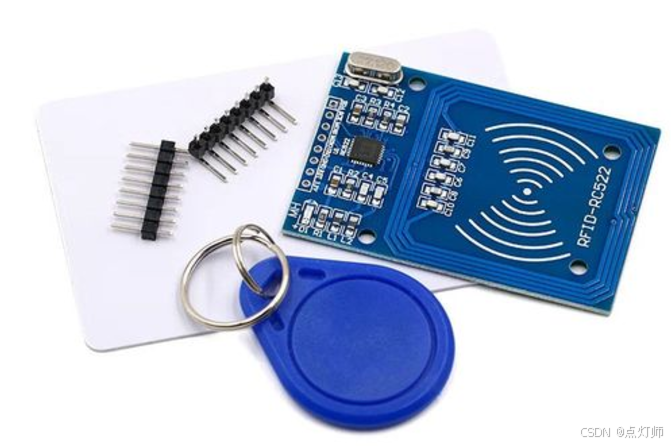

实物图:
3.3、LCD1602液晶显示模块电路设计
- LCD显示器分为字段显示和字符显示两种。其中字段显示与LED显示相似,只要送对应的信号到相应的管脚就能显示。字符显示是根据需要显示基本字符。本设计采用的是字符型显示。系统中采用LCD1602作为显示器件输出信息。与传统的LED数码管显示器件相比,液晶显示模块具有体积小、功耗低、显示内容丰富等优点,而且不需要外加驱动电路,现在液晶显示模块已经是单片机应用设计中最常用的显示器件了。LCD1602可以显示2行16个汉字。

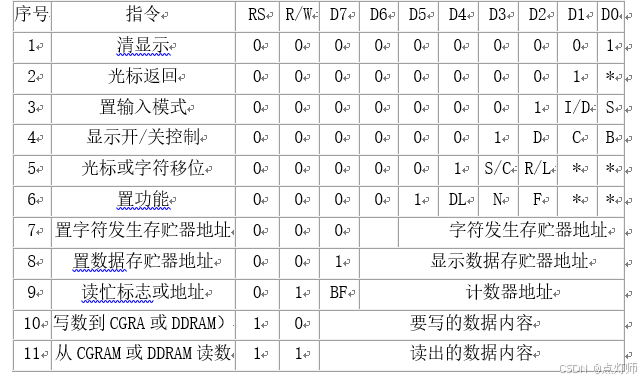

LCD1602控制指令说明:
- LCD1602液晶模块内部的控制器共有11条控制指令,说明下表所示:

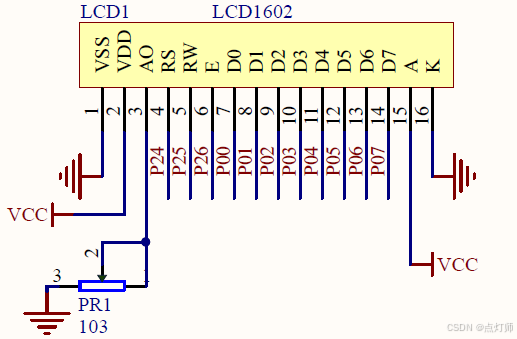

电路原理图:

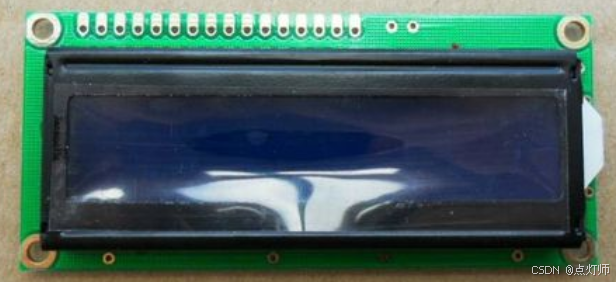

实物图:
3.4、E18-D80NK红外避障传感器模块电路设计
- E18-D80NK-N 这是一种集发射与接收于一体的光电传感器,发射光经过调制后发出,接收头对反射光进行解调输出。有效的避免了可见光的干扰。透镜的使用,也使得这款传感器最远可以检测 80 厘米距离的问题(由于红外光的特性,不同颜色的物体,能探测的最大距离也有不同;白色物体最远,黑色物体最近)。
- 检测障碍物的距离可以根据要求通过尾部的电位器旋钮进行调节。该传感器具有探测距离远、受可见光干扰小、价格便宜、易于装配、使用方便等特点,可以广泛应用于机器人避障、流水线计件等众多场合。应用案例:生产线货物自动计数设备、多功能提醒器、走迷宫机器人等。
电路原理图:

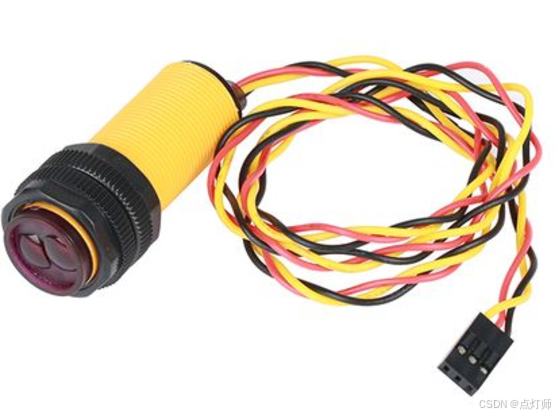

实物图:
4、程序设计
4.1、系统初始化
void SysInit() //独立按键程序
{
EX0=1; //允许外部中断0中断
IT0 = 1; //外部中断0负跳变中断
EA=1; //开总中断
Init_Timer0(); //定时器0初始化
UART_Init(); // 串口 初始化
LCD_Init(); //初始化液晶
DelayMs(20); //延时有助于稳定
LCD_Clear(); //清屏
PcdReset();//复位RC522
PcdAntennaOn();//开启天线发射
}
4.2、LCD1602液晶显示程序
/*******************************************
函数名称:LocateXY
功 能:向液晶输入显示字符位置的坐标信息
参 数:x--位置的列坐标
y--位置的行坐标
返回值 :无
********************************************/
void LocateXY(uchar x,uchar y)
{
uchar temp;
temp = x&0x0f;
y &= 0x01;
if(y) temp |= 0x40; //如果在第2行
temp |= 0x80;
LcdWriteCommand(temp,1);
}
/*******************************************
函数名称:Disp1Char
功 能:在某个位置显示一个字符
参 数:x--位置的列坐标
y--位置的行坐标
data--显示的字符数据
返回值 :无
********************************************/
void Disp1Char(uchar x,uchar y,uchar data1)
{
LocateXY( x, y );
LcdWriteData( data1 );
}
/*******************************************
函数名称:LcdReset
功 能:对1602液晶模块进行复位操作
参 数:无
返回值 :无
********************************************/
void LcdReset(void)
{
// DataDir = 0xFF; //数据端口设为输出状态
LcdWriteCommand(0x38, 0); //规定的复位操作
DelayMs(5);
LcdWriteCommand(0x38, 0);
DelayMs(5);
LcdWriteCommand(0x38, 0);
DelayMs(5);
LcdWriteCommand(0x38, 1); //显示模式设置
LcdWriteCommand(0x08, 1); //显示关闭
LcdWriteCommand(0x01, 1); //显示清屏
LcdWriteCommand(0x06, 1); //写字符时整体不移动
LcdWriteCommand(0x0c, 1); //显示开,不开游标,不闪烁
}
/*------------------------------------------------
清屏函数
------------------------------------------------*/
void LcdClear(void)
{
LcdWriteCommand(0x01,1);
DelayMs(5);
}
/*******************************************
函数名称:LcdWriteCommand
功 能:向液晶模块写入命令
参 数:cmd--命令,
chk--是否判忙的标志,1:判忙,0:不判
返回值 :无
********************************************/
void LcdWriteCommand(uchar cmd,uchar chk)
{
if (chk) WaitForEnable(); // 检测忙信号?
CLR_RS;
CLR_RW;
_NOP();
DataPort = cmd; //将命令字写入数据端口
_NOP();
SET_EN; //产生使能脉冲信号
_NOP();
_NOP();
CLR_EN;
}
/*******************************************
函数名称:LcdWriteData
功 能:向液晶显示的当前地址写入显示数据
参 数:data--显示字符数据
返回值 :无
********************************************/
void LcdWriteData( uchar data1 )
{
WaitForEnable(); //等待液晶不忙
SET_RS;
CLR_RW;
SET_EN;
_NOP();
DataPort = data1; //将显示数据写入数据端口
_NOP();
//产生使能脉冲信号
_NOP();
_NOP();
CLR_EN;
}
4.3、RC522 RFID程序
//******************************************************************/
//功 能:寻卡 /
//参数说明: req_code[IN]:寻卡方式 /
// 0x52 = 寻感应区内所有符合14443A标准的卡 /
// 0x26 = 寻未进入休眠状态的卡 /
// pTagType[OUT]:卡片类型代码 /
// 0x4400 = Mifare_UltraLight /
// 0x0400 = Mifare_One(S50) /
// 0x0200 = Mifare_One(S70) /
// 0x0800 = Mifare_Pro(X) /
// 0x4403 = Mifare_DESFire /
//返 回: 成功返回MI_OK /
//******************************************************************/
char PcdRequest(unsigned char req_code,unsigned char *pTagType)
{
char status ;
unsigned int unLen ;
unsigned char ucComMF522Buf[MAXRLEN] ;
PcdReset();//复位RC522
PcdAntennaOn();//开启天线发射
DelayMs(1);
ClearBitMask(Status2Reg,0x08) ;
WriteRawRC(BitFramingReg,0x07) ;
SetBitMask(TxControlReg,0x03) ;
ucComMF522Buf[0] = req_code ;
status = PcdComMF522(PCD_TRANSCEIVE,ucComMF522Buf,
1,ucComMF522Buf,&unLen );
if ((status == MI_OK) && (unLen == 0x10))
{
*pTagType = ucComMF522Buf[0] ;
*(pTagType+1) = ucComMF522Buf[1] ;
}
else
status = MI_ERR ;
return status ;
}
4.4、毫秒延时程序
/*------------------------------------------------
uS延时函数,含有输入参数 unsigned char t,无返回值
unsigned char 是定义无符号字符变量,其值的范围是
0~255 这里使用晶振12M,精确延时请使用汇编,大致延时
长度如下 T=tx2+5 uS
------------------------------------------------*/
void DelayUs2x(unsigned char t)
{
while(--t);
}
/*------------------------------------------------
mS延时函数,含有输入参数 unsigned char t,无返回值
unsigned char 是定义无符号字符变量,其值的范围是
0~255 这里使用晶振12M,精确延时请使用汇编
------------------------------------------------*/
void DelayMs(unsigned char t)
{
while(t--)
{
//大致延时1mS
DelayUs2x(245);
DelayUs2x(245);
}
}
