1.工作流相关介绍

  BPM(BusinessProcessManagement)，业务流程管理是一种管理原则，通常也可以代指BPMS(BusinessProcessManagementSuite)，是一个实现整合不同系统和数据的流程管理软件套件.

  BPMN(BusinessProcessModelandNotation)是基于流程图的通用可视化标准。该流程图被设计用于创建业务流程操作的图形化模型。业务流程模型就是图形化对象的网状图，包括活动和用于定义这些活动执行顺序的流程设计器。BPMN2.0正式版本于2011年1月3日发布，常见的工作流引擎如：Activiti、Flowable、jBPM 都基于 BPMN 2.0 标准。

  BPM的发展历程：

2.Camunda介绍

官网地址：https://camunda.com/

中文站点：http://camunda-cn.shaochenfeng.com/

下载：https://downloads.camunda.cloud/release/camunda-bpm/run/7.15/

案例地址：Congratulation! | docs.camunda.org

前期准备工作: Java1.8以上的JRE或JDK

2.1Camunda Modeler

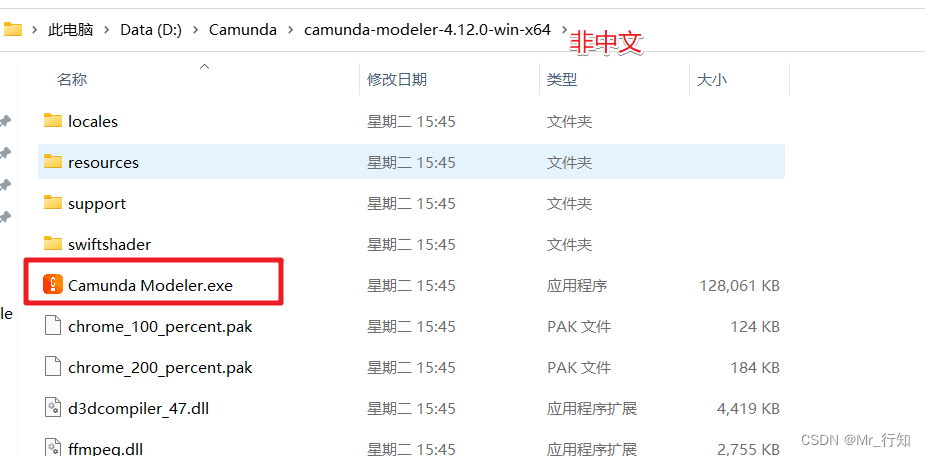

  Camunda Modeler 是Camunda 官方提供的一个流程设计器，用于编辑流程图以及其他模型【表单】，也就是一个流程图的绘图工具。官方下载后直接解压缩即可，注意：解压安装到非中文目录中!!!

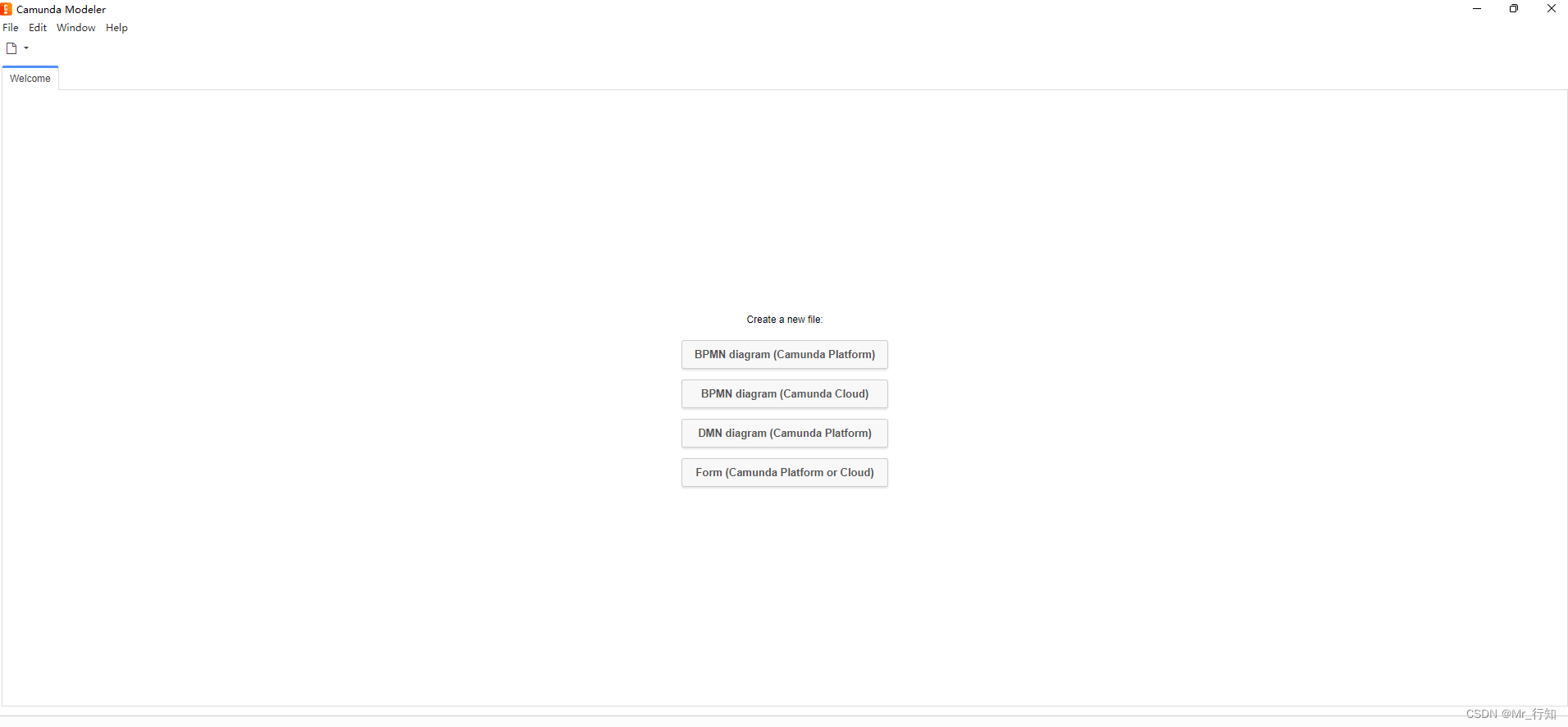

启动的效果：

2.2Camunda BPM

下载地址 https://camunda.com/download/

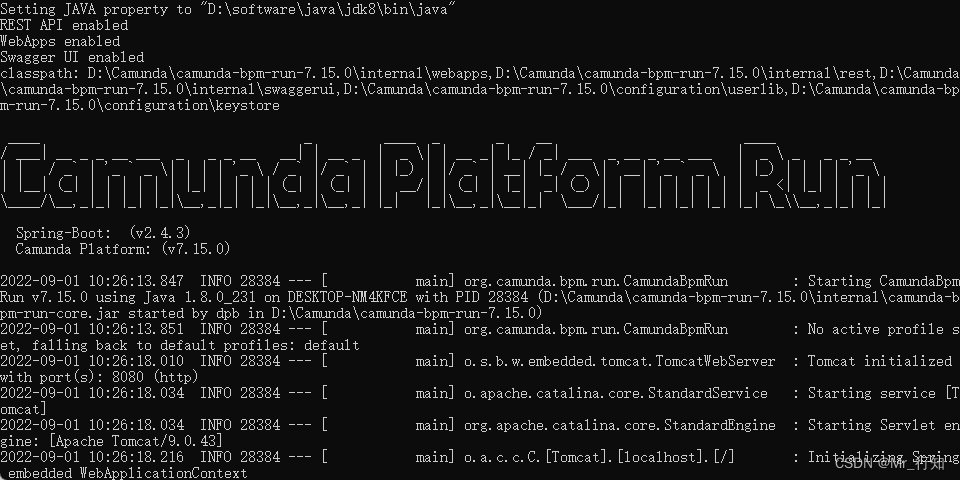

  Camunda BPM 是Camunda官方提供的一个业务流程管理平台,用来管理，部署的流程定义、执行任务，策略等。下载安装一个Camunda平台，成功解压 Camunda 平台的发行版后，执行名为start.bat（对于 Windows 用户）或start.sh（对于 Unix 用户）的脚本。此脚本将启动应用程序服务器。

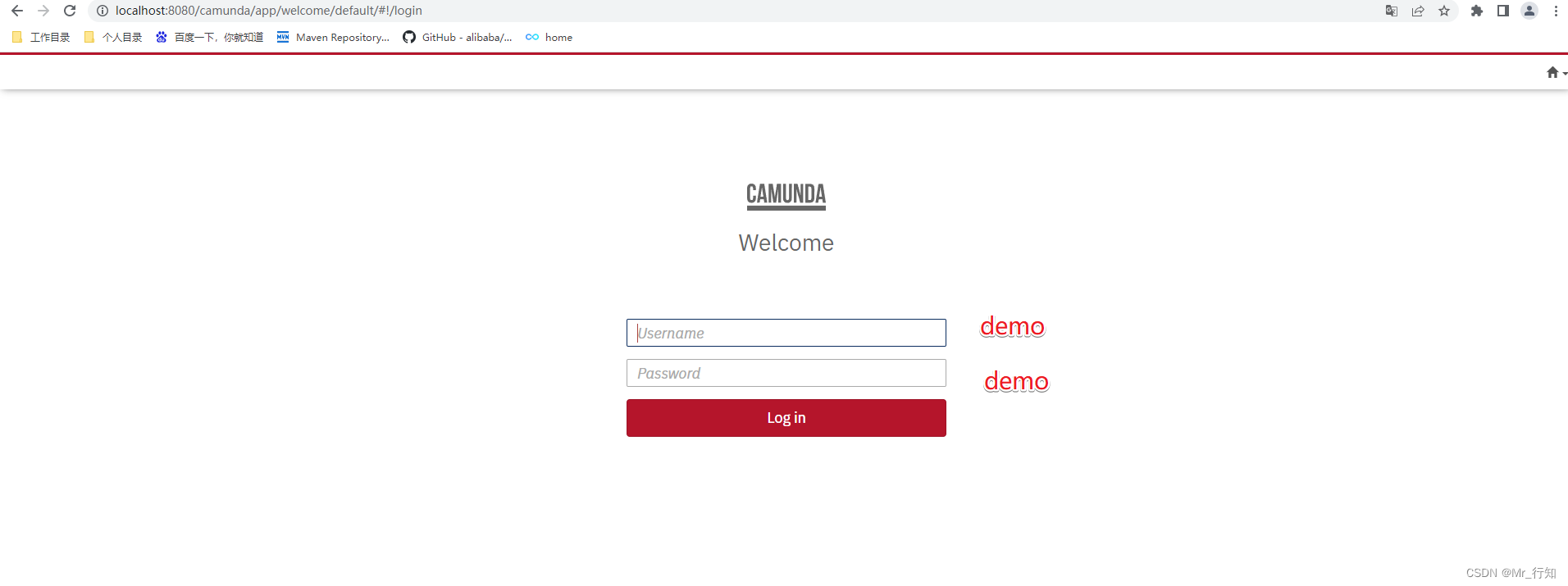

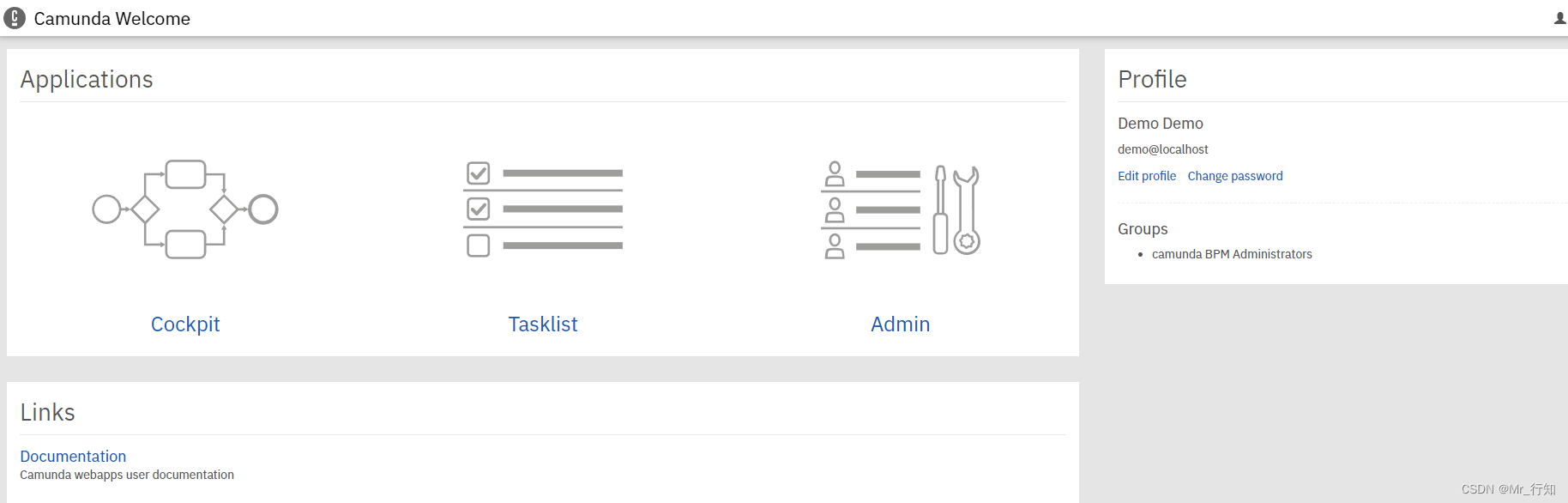

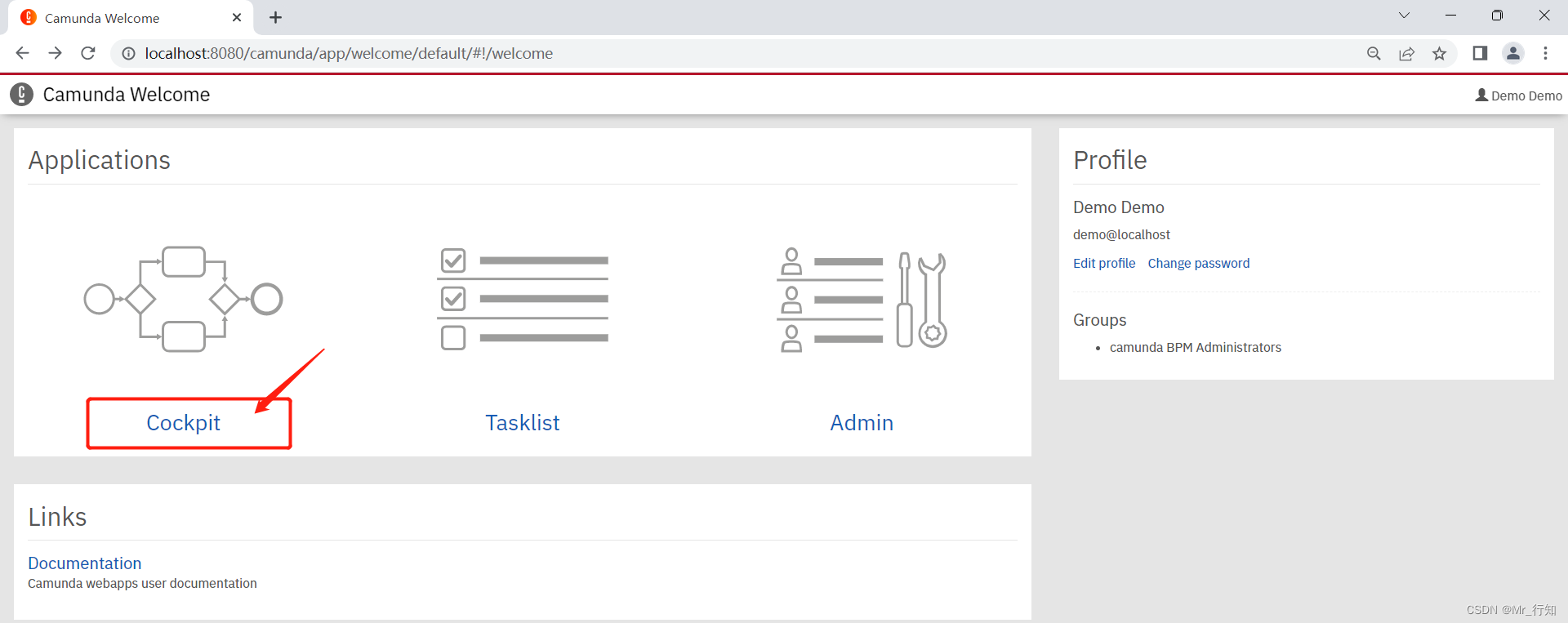

  打开您的 Web 浏览器并导航到http://localhost:8080/以访问欢迎页面，Camunda的管理平台。

登录成功的主页：

2.3入门案例

2.3.1 创建简单流程

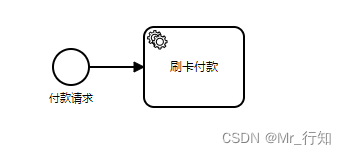

  我们先通过 Modeler 来绘制一个简单流程

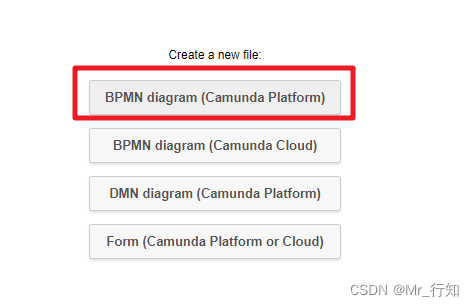

1、创建流程：选择 BPMN diagram (Camunda Platform)

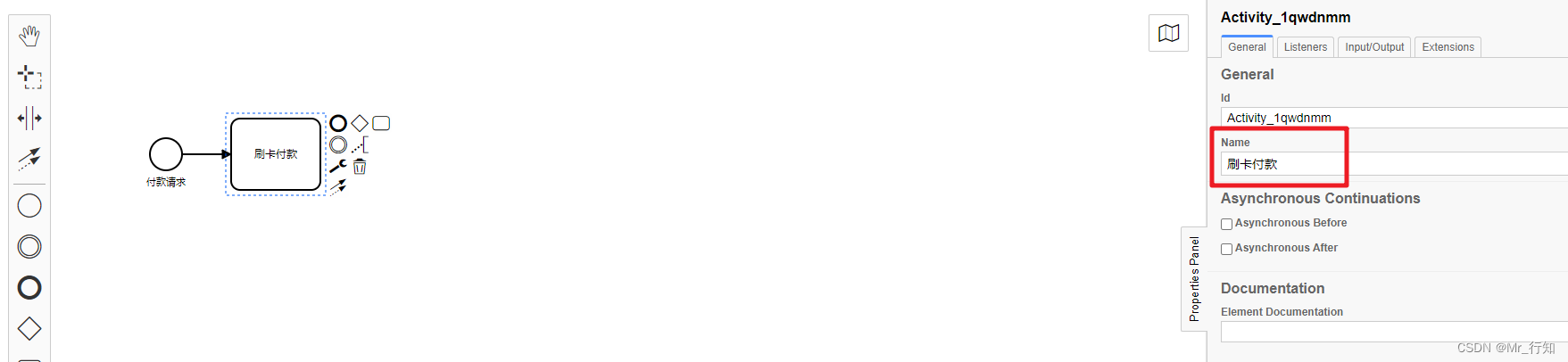

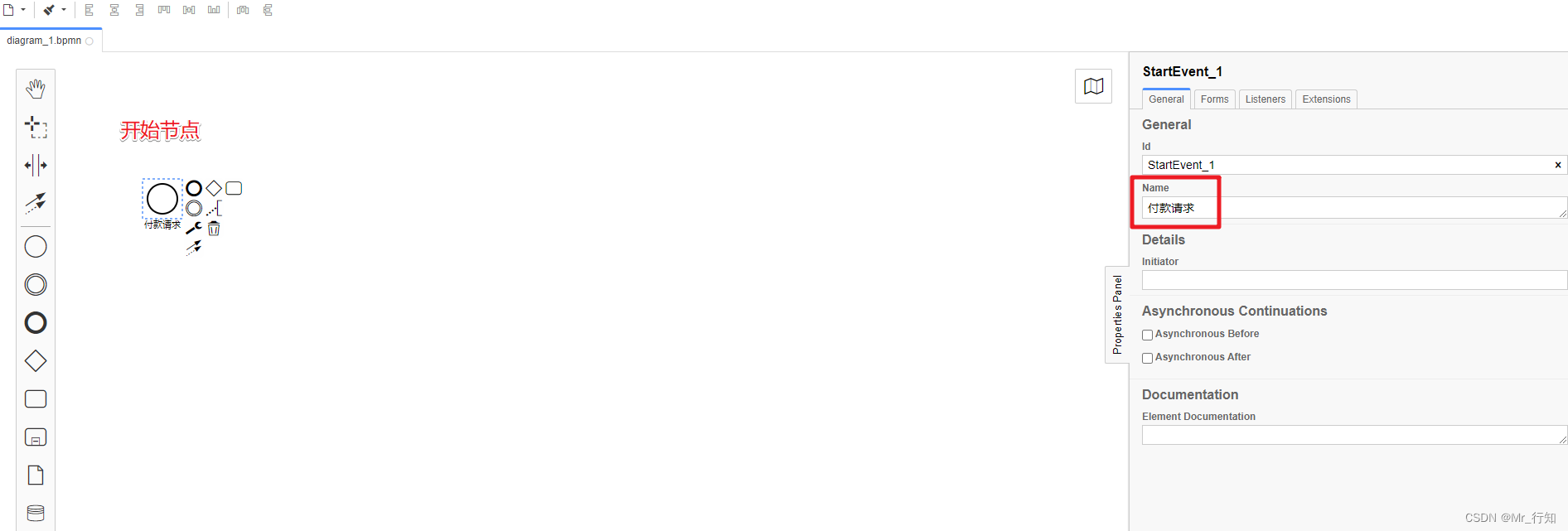

2、创建开始节点：并设定节点名称

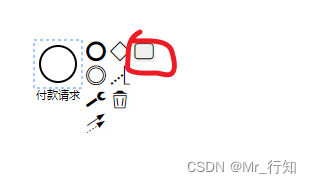

3、创建服务节点：设置处理方式

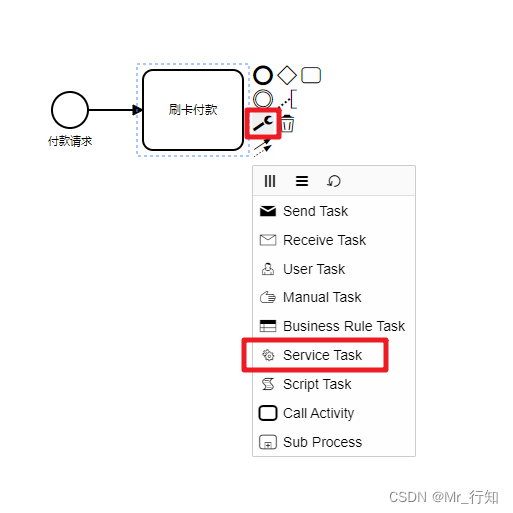

我们切换节点的类型为 service Task，服务任务不需要用户去审批，到这个节点就会自动去处理。

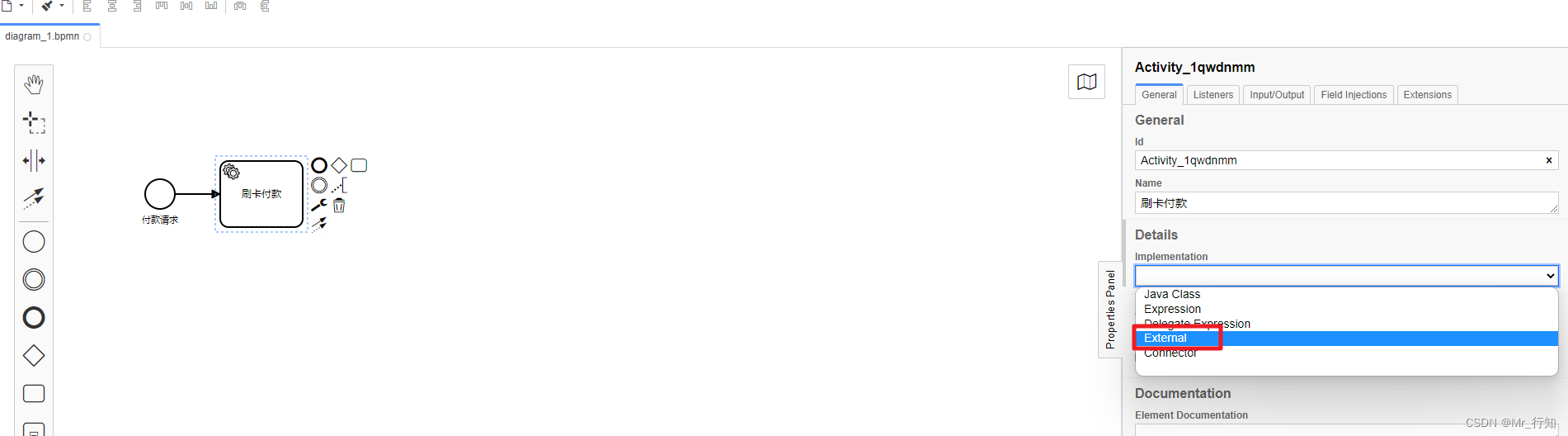

然后我们需要配置刷卡付款节点，服务类型有很多执行的方法，这次我们使用“external（外部）”任务模式。

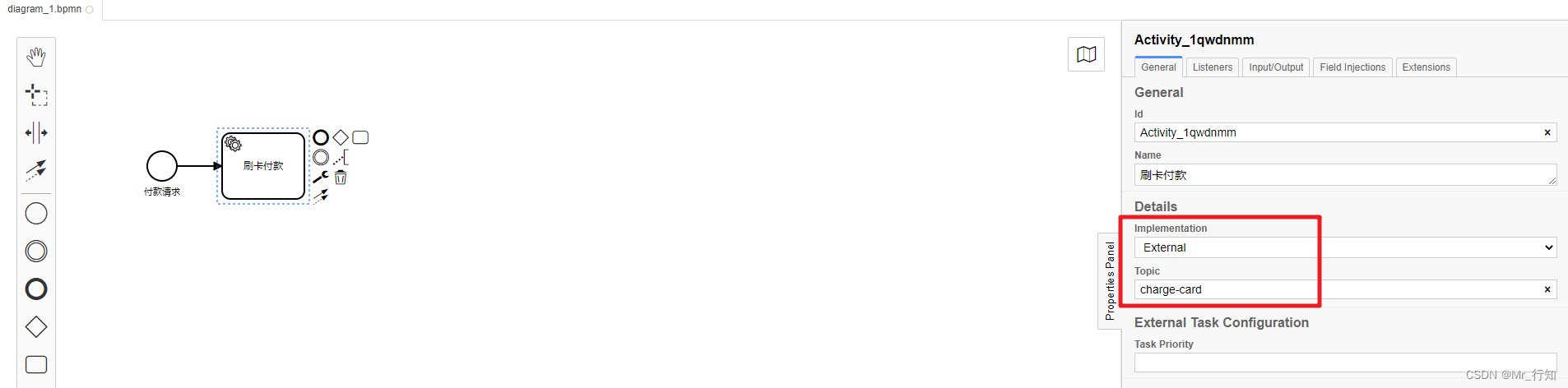

具体配置内容为

4、添加结束节点

5、 配置流程参数

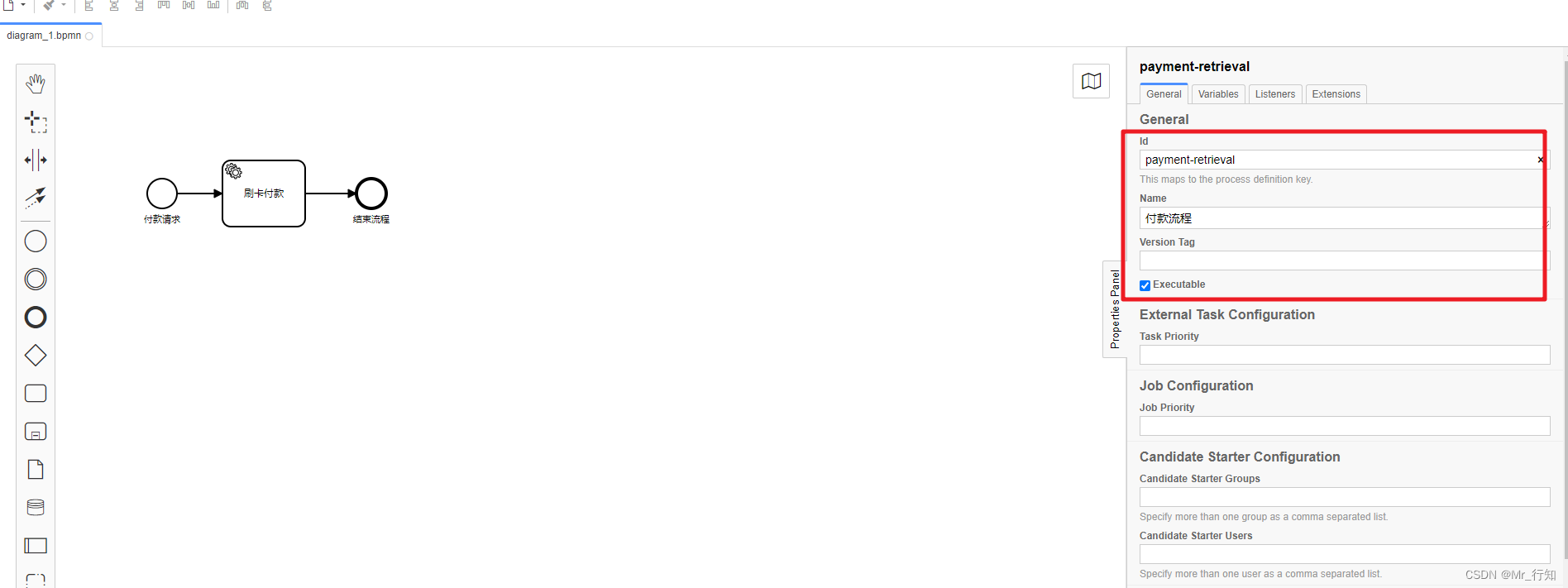

  点击画布的空白处，右侧的面板会显示当前流程本身的参数,这里我们修改id为payment-retrieval，id是区分流程的标识然后修改Name 为“付款流程”最后确保 Executable是勾选的，只有Executable被勾选，流程才能执行

2.3.2 外部任务

  在上面设计的流程图，刷卡付款节点的处理是外部任务，Camunda 可以使多种语言实现业务逻辑，我们以Java为例来介绍。

添加相关的依赖：

    <dependencies>
		<dependency>
			<groupId>org.camunda.bpm</groupId>
			<artifactId>camunda-external-task-client</artifactId>
			<version>7.15.0</version>
		</dependency>
		<dependency>
			<groupId>org.slf4j</groupId>
			<artifactId>slf4j-simple</artifactId>
			<version>1.6.1</version>
		</dependency>
		<dependency>
			<groupId>javax.xml.bind</groupId>
			<artifactId>jaxb-api</artifactId>
			<version>2.3.1</version>
		</dependency>
	</dependencies>

编写处理的业务逻辑的代码

import org.camunda.bpm.client.ExternalTaskClient;

import java.awt.*;
import java.net.URI;

public class Demo01 {
    public static void main(String[] args) {
        ExternalTaskClient client = ExternalTaskClient.create()
                .baseUrl("http://localhost:8080/engine-rest")
                .asyncResponseTimeout(10000) // 长轮询超时时间
                .build();
        // 订阅指定的外部任务
        client.subscribe("charge-card")
                .lockDuration(1000)
                .handler(((externalTask, externalTaskService) -> {
                    // 获取流程变量
                    String item = (String) externalTask.getVariable("item");
                    Long amount = (Long) externalTask.getVariable("amount");
                    System.out.println("item--->"+item + "  amount-->" + amount);
                    try {
                        Desktop.getDesktop().browse(new URI("https://docs.camunda.org/get-started/quick-start/complete"));
                    } catch (Exception e) {
                        e.printStackTrace();
                    }

                    // 完成任务
                    externalTaskService.complete(externalTask);
                })).open();
    }
}

运行该方法即可，当流程处理时会执行相关逻辑。

2.3.3 部署流程

  接下来我们就可以来部署上面定义的流程了。使用 Camunda Modeler 部署流程，点击工具栏中的部署按钮可以将当前流程部署到流程引擎，点击部署按钮，输入Deployment Name 为 “Payment” ，输入下方REST Endpoint 为http://localhost:8080/engine-rest ，然后点击右下角Deploy部署。

部署操作：

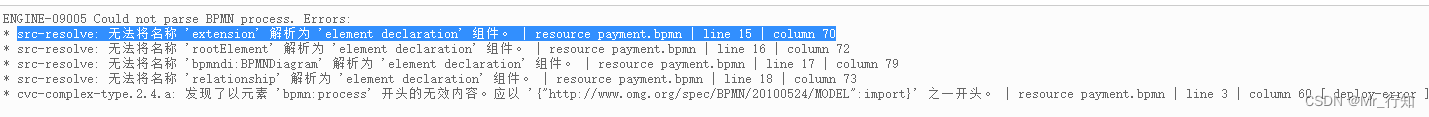

部署的时候报错：原因是安装路径中有中文

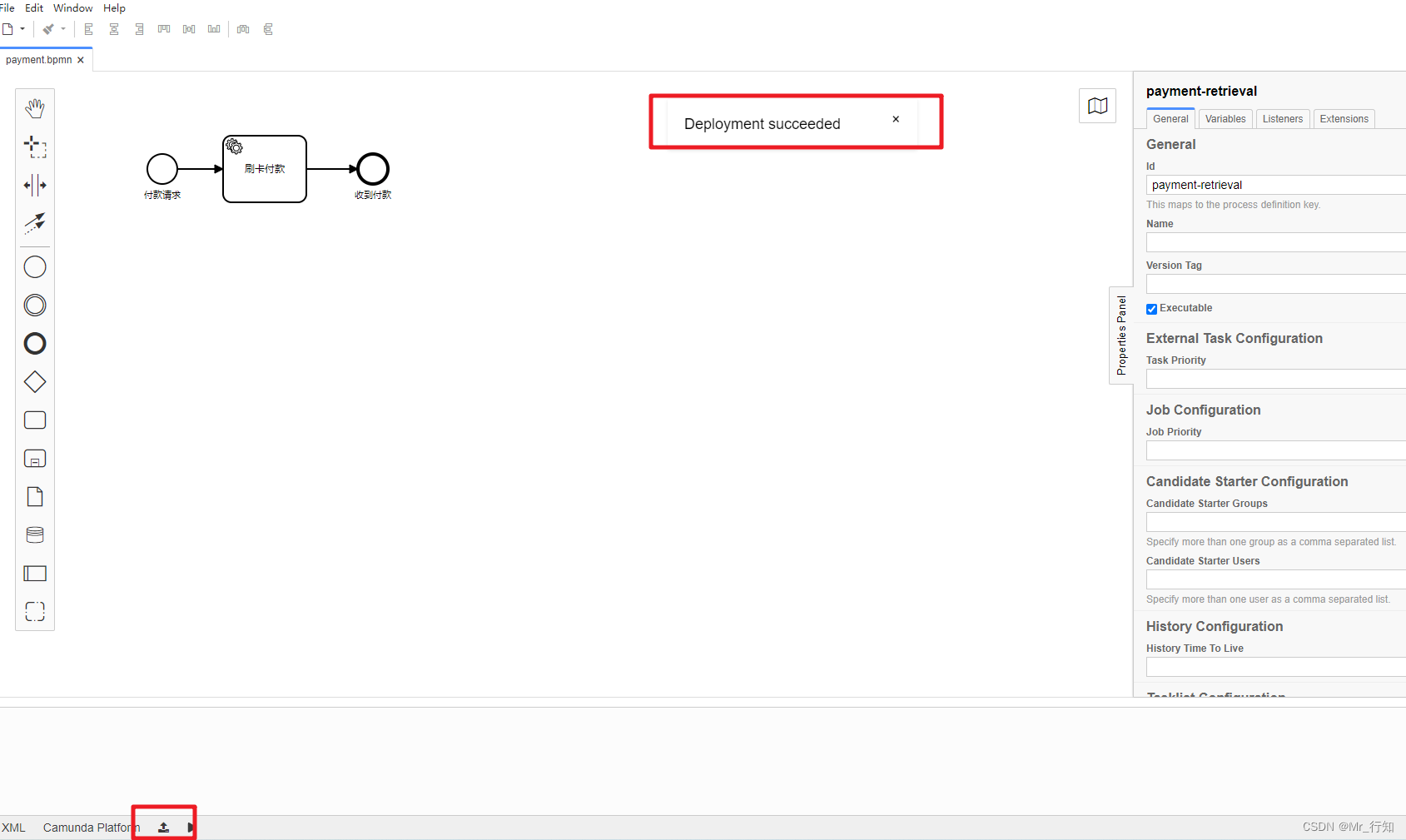

部署成功：

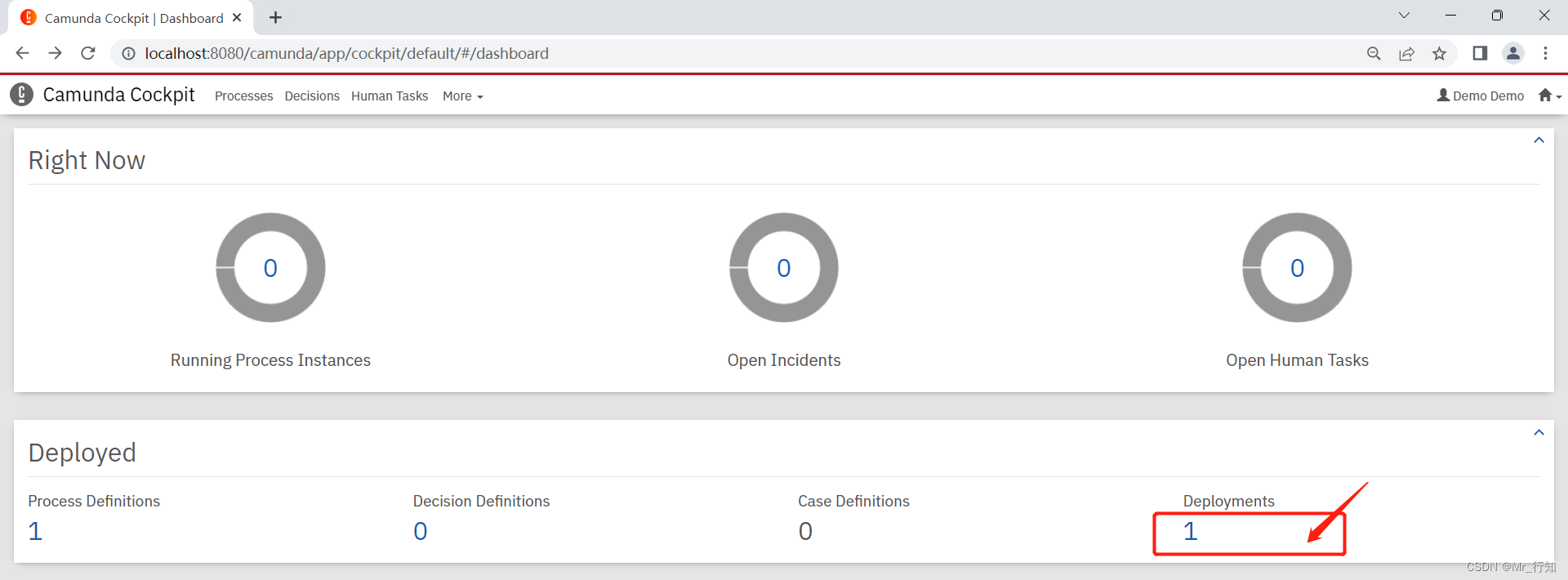

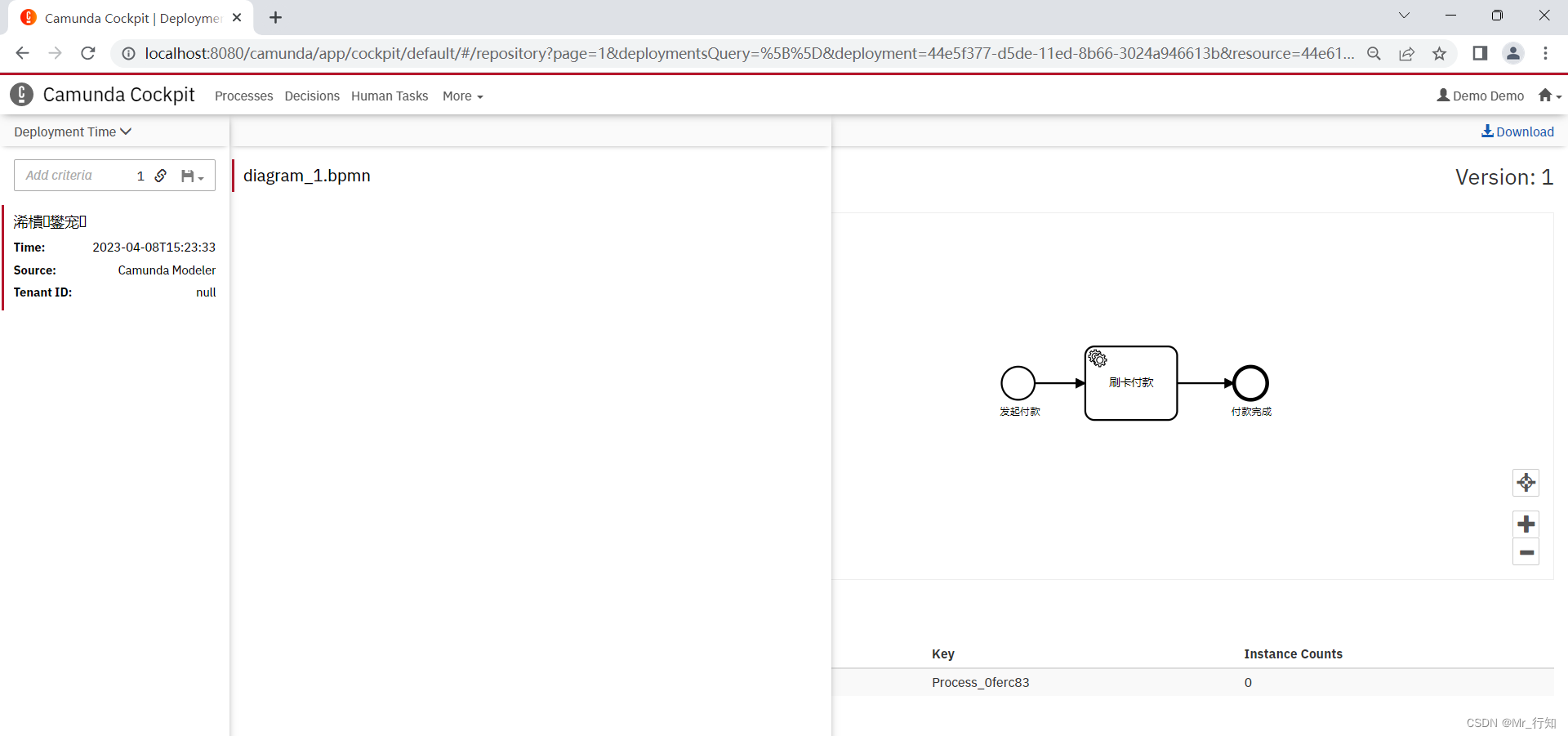

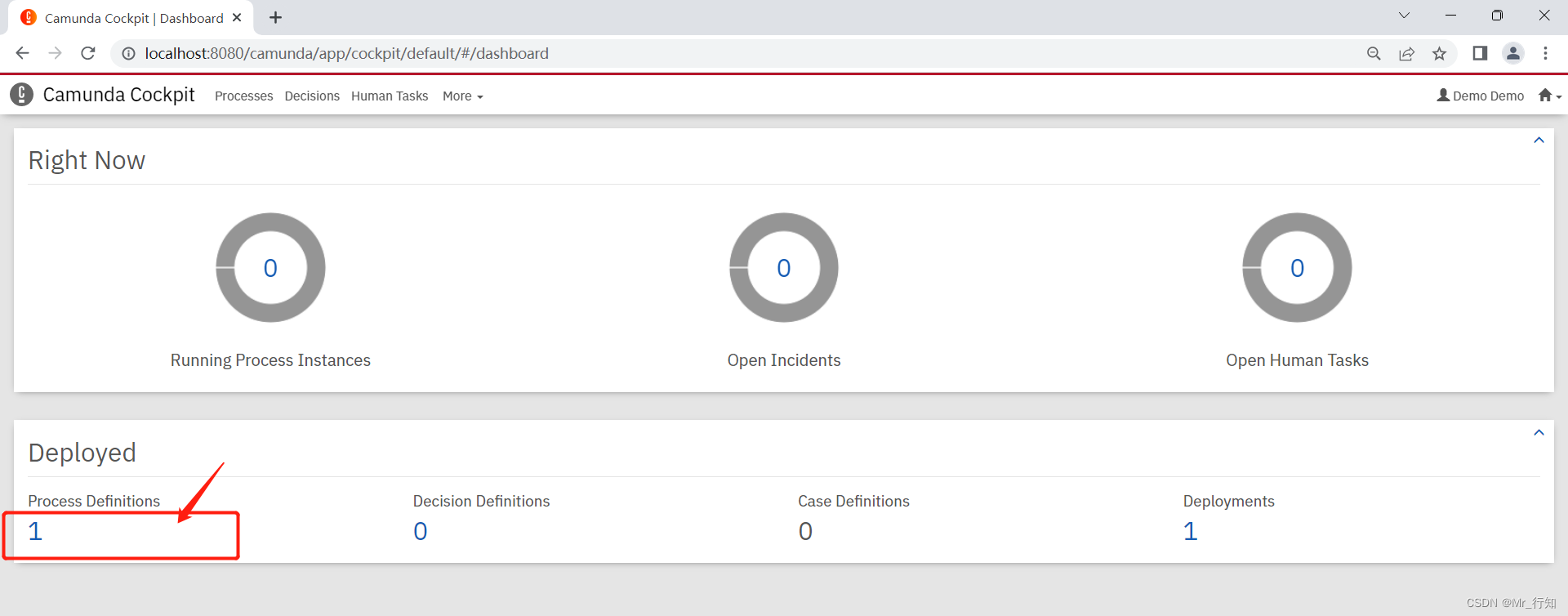

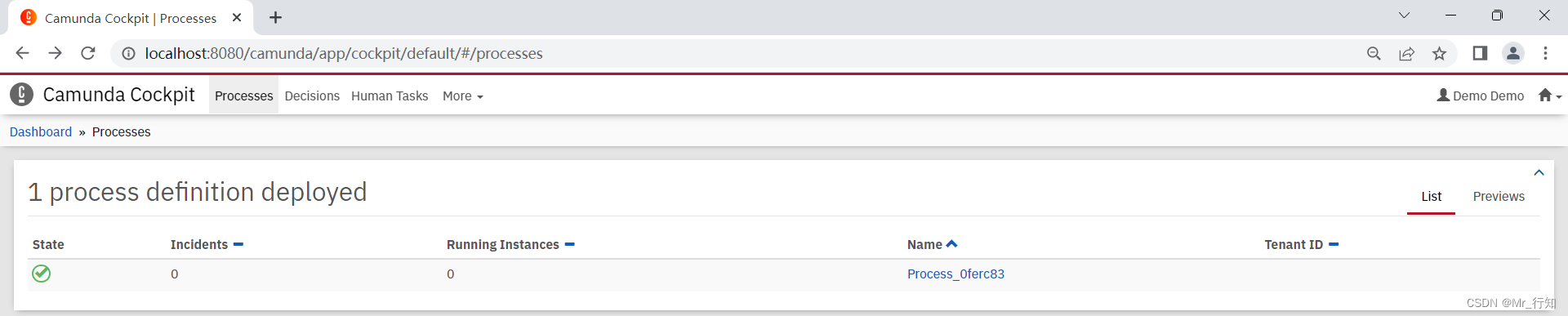

然后在BPM中我们可以查看部署的流程：

2.3.4 启动流程

  我们使用Rest API发起流程，所以需要一个接口测试工具（例如：Postman），或者也可以使用电脑自带的curl

curl执行如下命令

curl -H "Content-Type: application/json" -X POST -d '{"variables": {"amount": {"value":555,"type":"long"}, "item": {"value":"item-xyz"} } }' http://localhost:8080/engine-rest/process-definition/key/payment-retrieval/start

postman方式处理

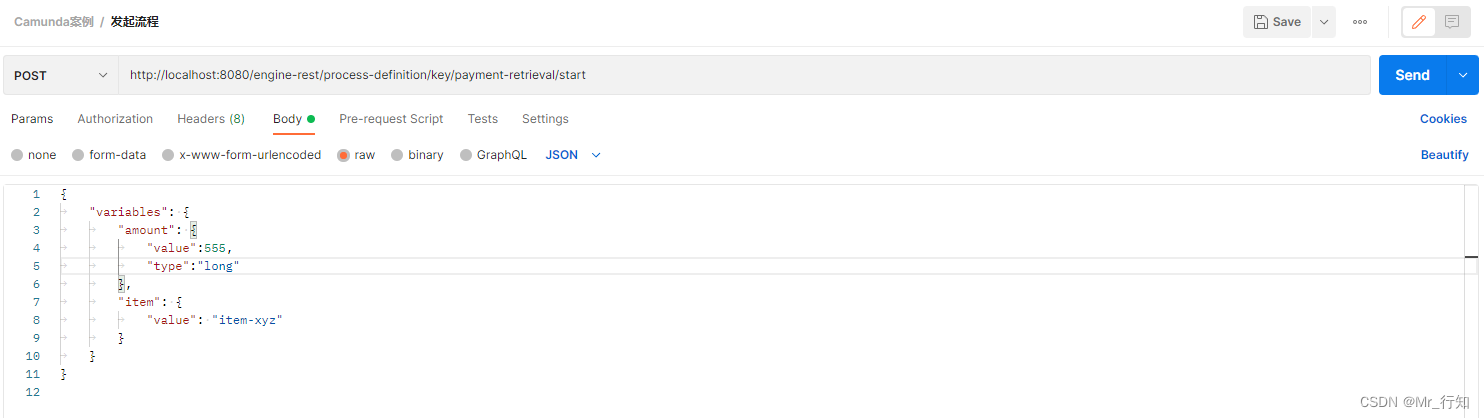

在url中输入：http://localhost:8080/engine-rest/process-definition/key/payment-retrieval/start 通过POST方式提交，提交的方式是JSON 数据，具体内容为：

{
	"variables": {
		"amount": {
			"value":555,
			"type":"long"
		},
		"item": {
			"value": "item-xyz"
		}
	}
}

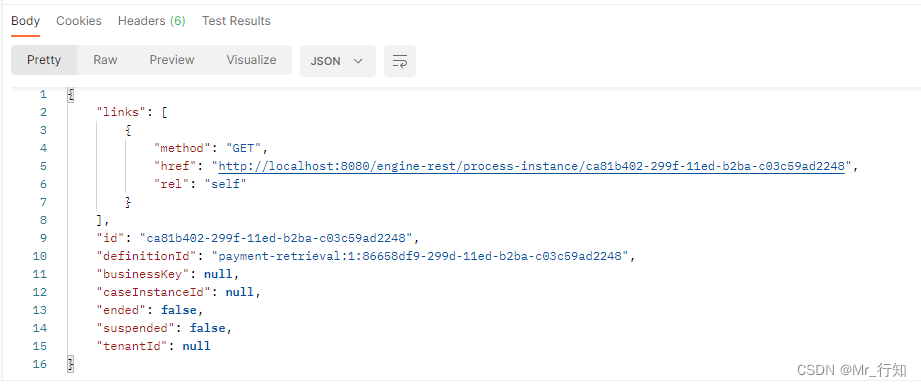

然后我们点击发送，操作成功可以看到如下的返回信息

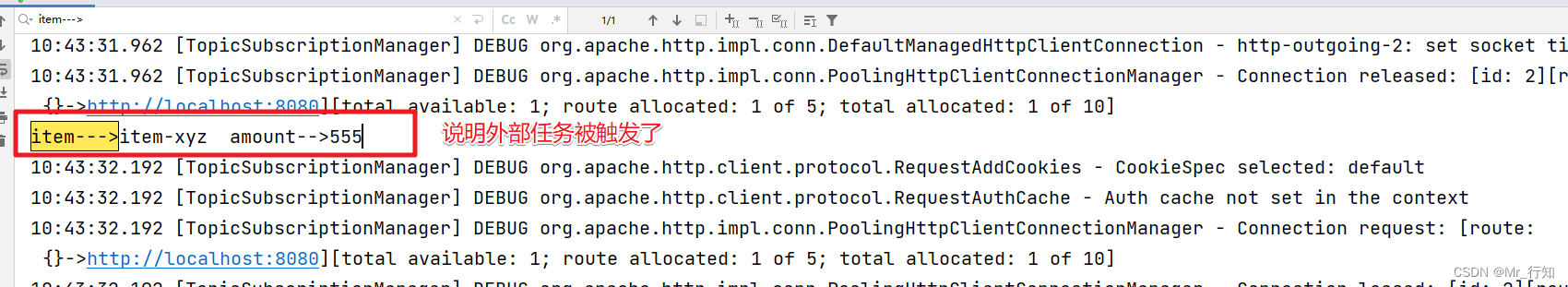

同时任务执行后我们在控制台可以看到相关的信息

3.案例扩展

  上面的案例过于简单，我们添加不同的任务节点和网关来丰富下

3.1 用户任务

3.1.1 添加节点

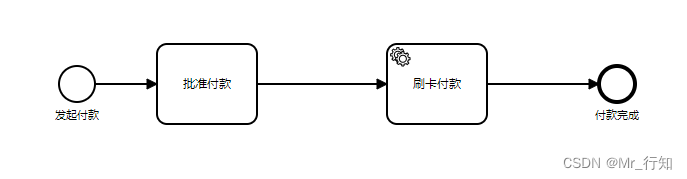

   我们在上面的案例中添加一个用户任务来处理流程。

点击刚刚创建的批准付款节点，然后通过扳手设置节点的类型为用户任务(User Task)

用户节点需要人去审批的，点击用户节点，

Details里面有Assignee是直接处理人，也就是审批人，还有Candidate Users，候选人，可以给多个。Candidate Groups是候选人组，可以跟系统中相关的角色、部门去做一些绑定。这块可以做动态的指定。

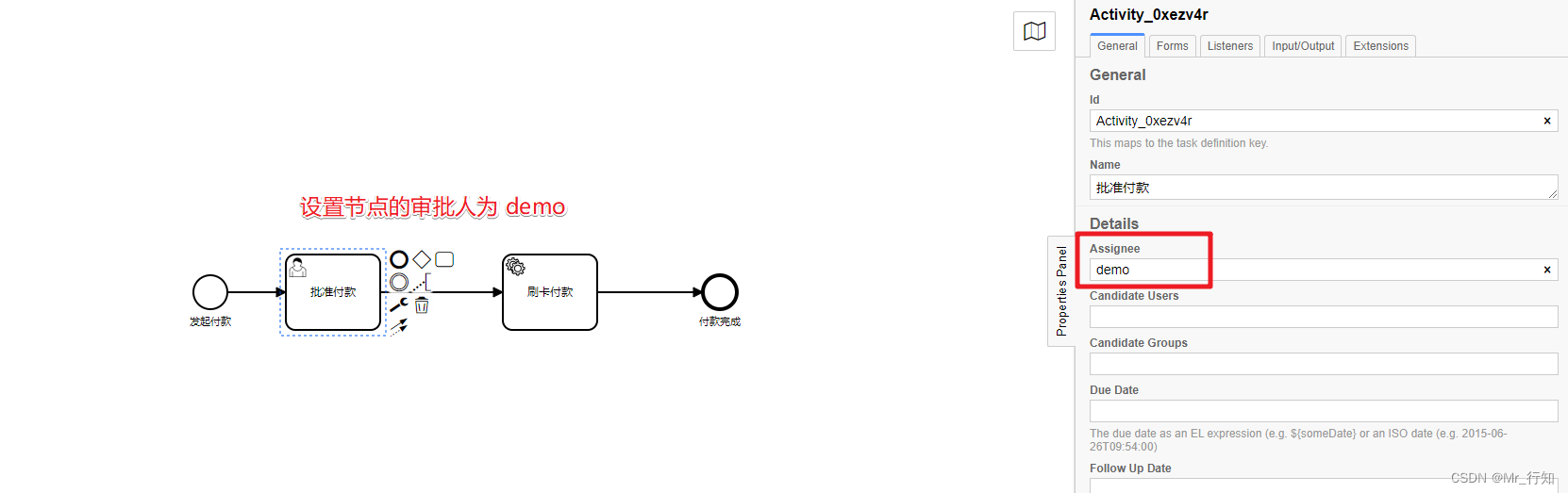

  然后设置节点的审批人为demo

用户去做审批的时候，他得知道付款用户的付款金额、付款类型，还有当前这个审批是否通过，也就是审批流程中伴随的业务数据。
第一种做法就是业务流程数据绑定到业务组件，第二张做法是通过表单的形式(内嵌表单和外置表单)。

3.1.2 配置表单

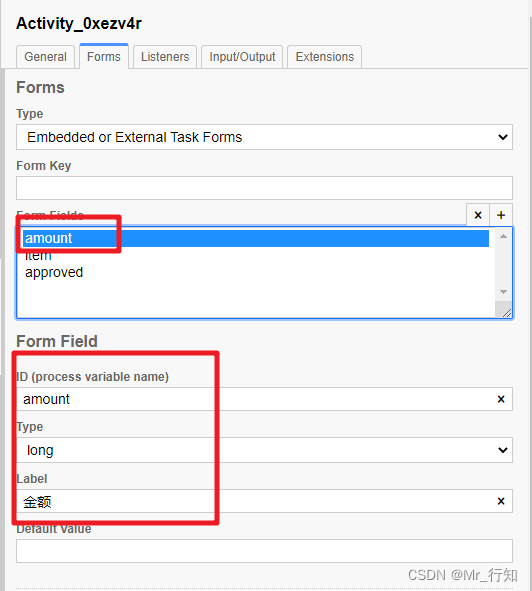

  在用户节点处我们绑定表单数据。然后创建表单相关的字段，并添加对应的描述信息。

amount字段：

​ ID:amount

​ Type:long

​ Label:金额

Item字段：

​ ID:item

​ Type:string

​ Label:项目

Approved字段：

​ ID:approved

​ Type:boolean

​ Label:是否同意

3.1.3 部署流程

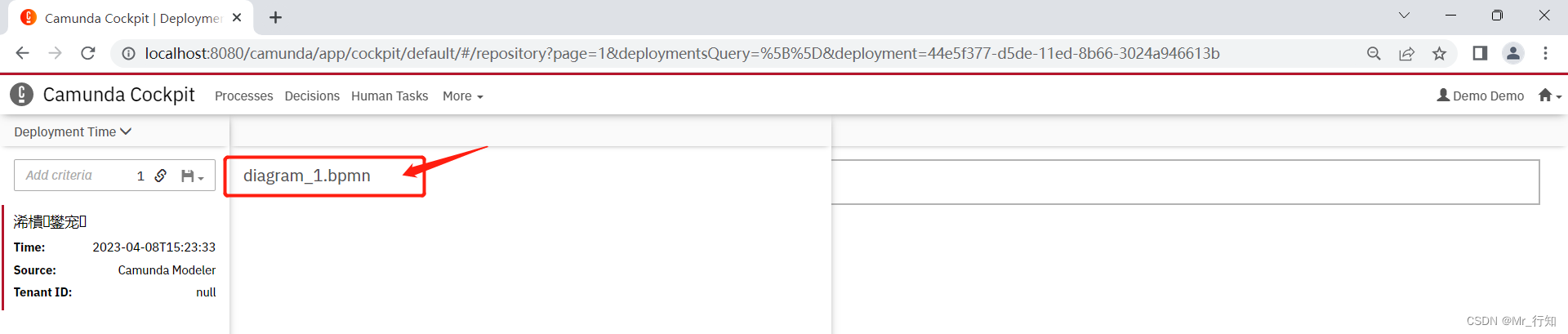

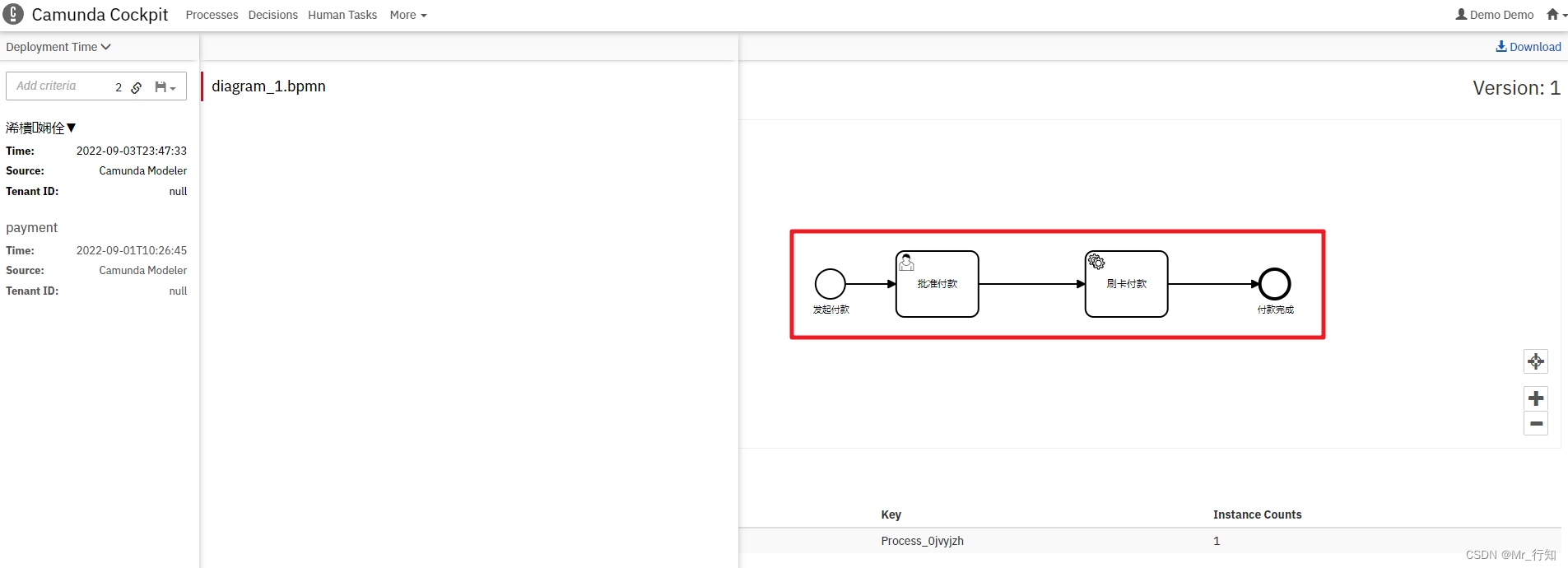

  流程定义好之后我们就可以部署流程了。直接在Camunda Modeler工具栏上的上传按钮将流程上传到流程引擎中。部署后在Camunda Web中查看部署的流程。

3.1.4 测试流程

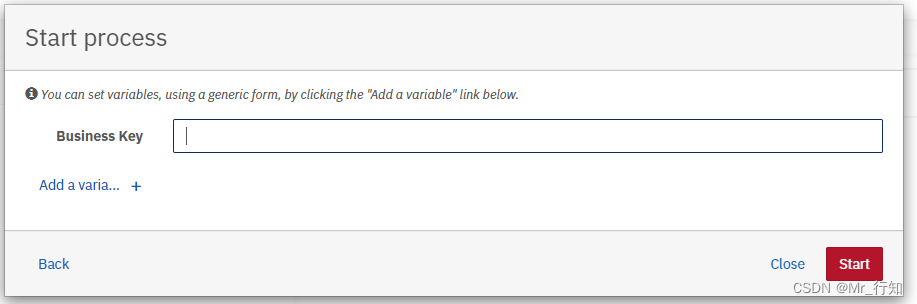

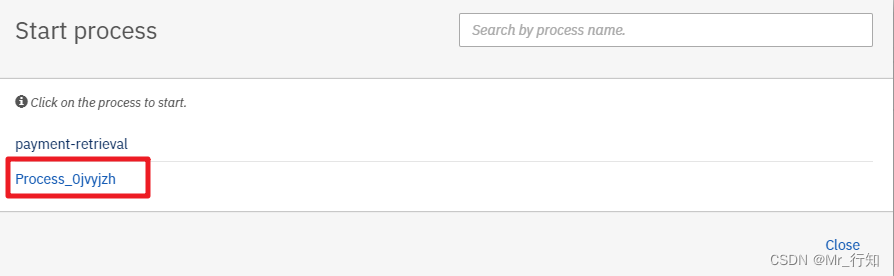

  打开任务列表（http://localhost:8080/camunda/app/tasklist/），使用 demo / demo 登录。点击右上角的 Start process ，在弹出的对话框中选择“付款流程”.

  这时会弹出编辑流程变量的对话框，可以通过点击 Add a variable 按钮添加变量，这次我们先不添加，直接点击右下角Start启动流程。

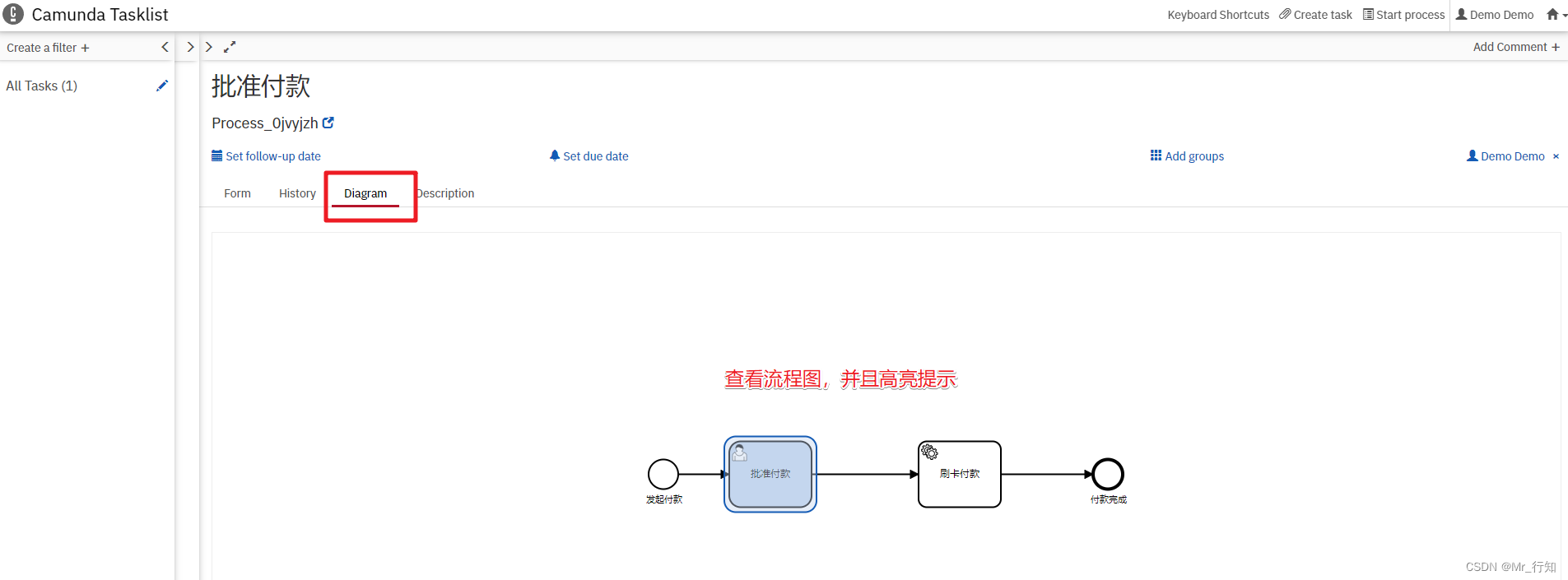

这时，在任务列表应该就能看到刚创建的人工任务了，如果没有可以手动刷新一下

  到这儿这个用户任务节点的人工审核就应该要处理了，我们在下一个案例中继续这个案例，我们加入排他网关来处理。

3.2排他网关

  我们将使用排他网关(Exclusive Gateways)，为流程添加分支，仅在金额足够大的时候进行人工审核.

3.2.1 添加网关节点

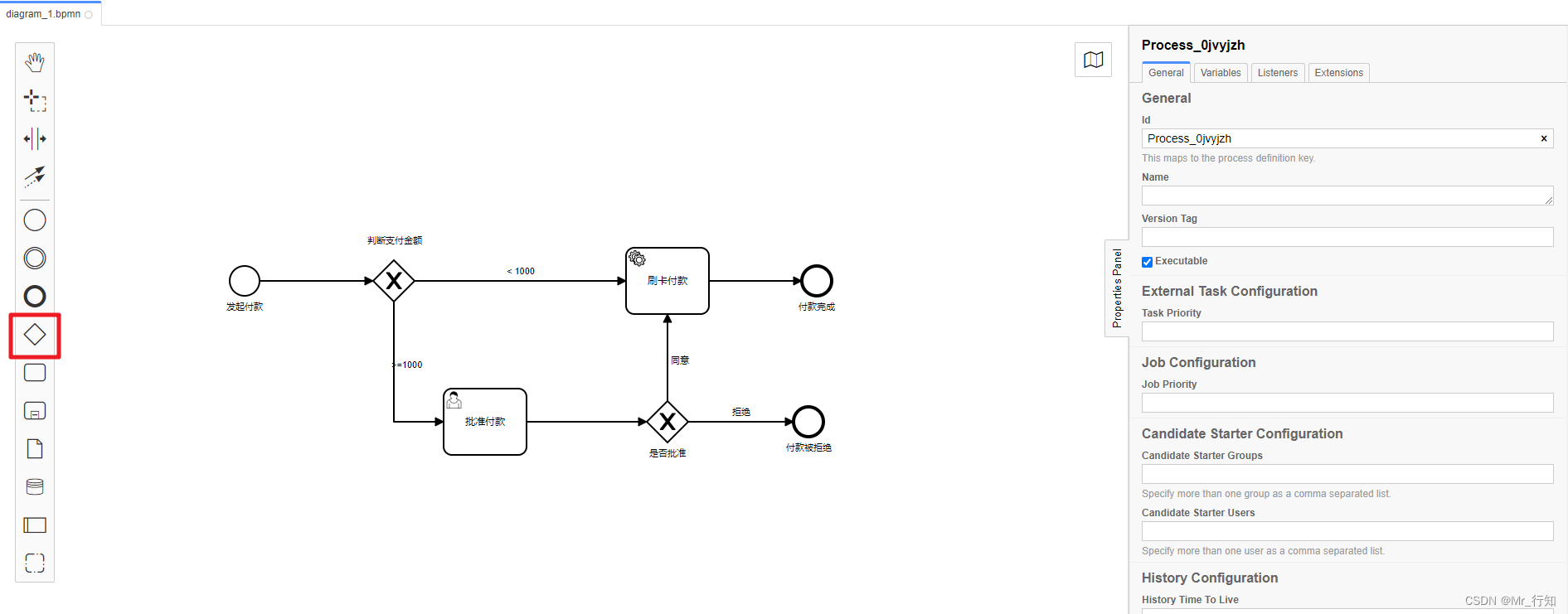

  首先打开Camunda Modeler ，在左侧的工具架中找到网关（菱形），将它拖动到“付款请求”和“刷卡付款”之间，将“批准付款”向下移动再添加一个网关，调整流程，最后看起来类似这样：

3.2.2 配置网关

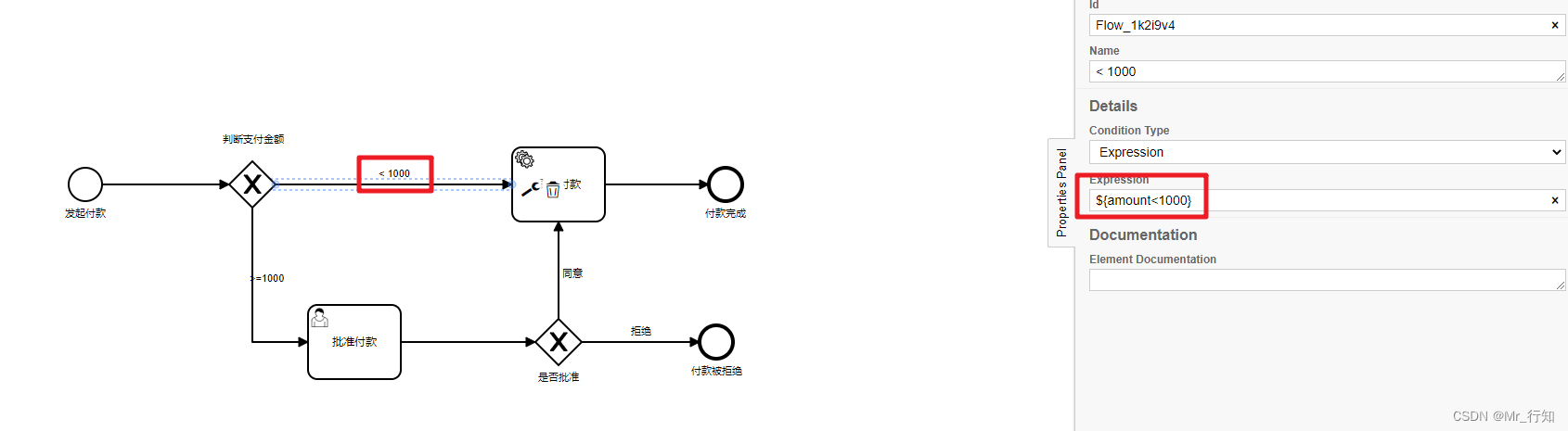

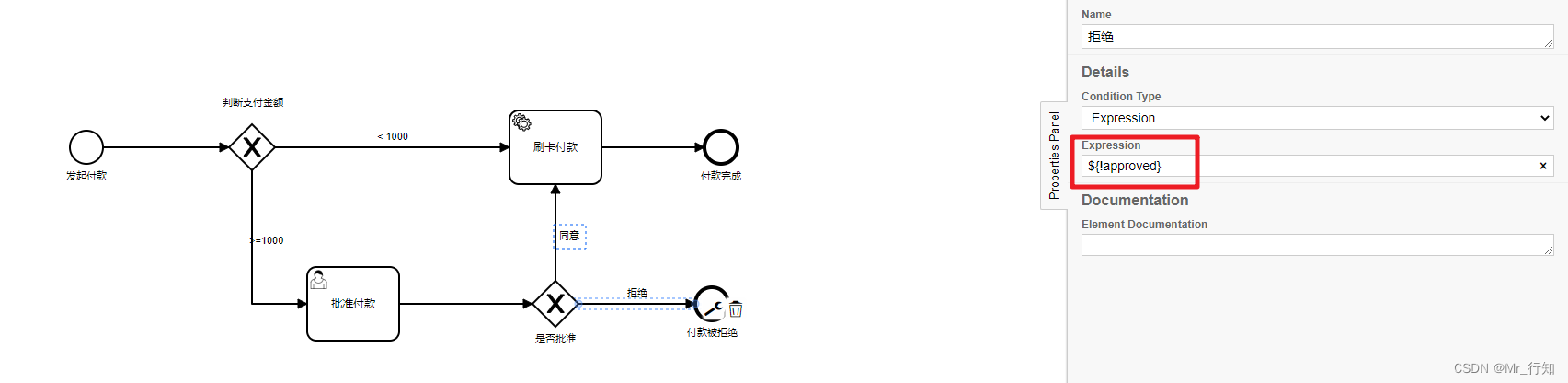

  接下来，我们选择“<1000”的连线，打开属性面板，选择“Condition Type”为“Expression”，这里我们使用JAVA统一表达式语言编写条件，这里要做的是在金额小于1000时直接刷卡付款，则输入表达式 ${amount<1000}

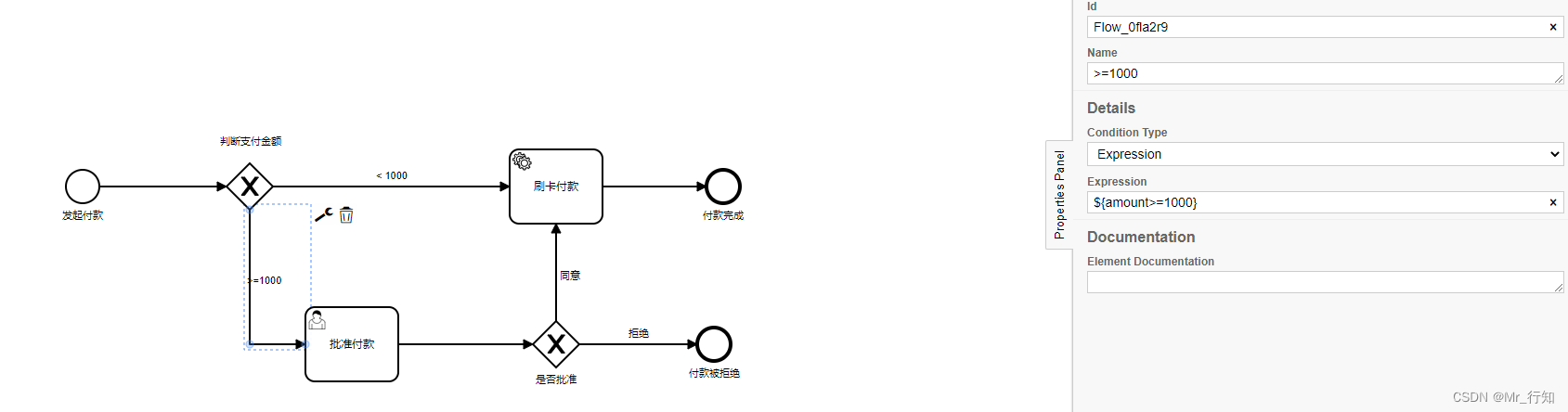

同样的，对另一条线也进行配置，表达式为${amount>=1000}

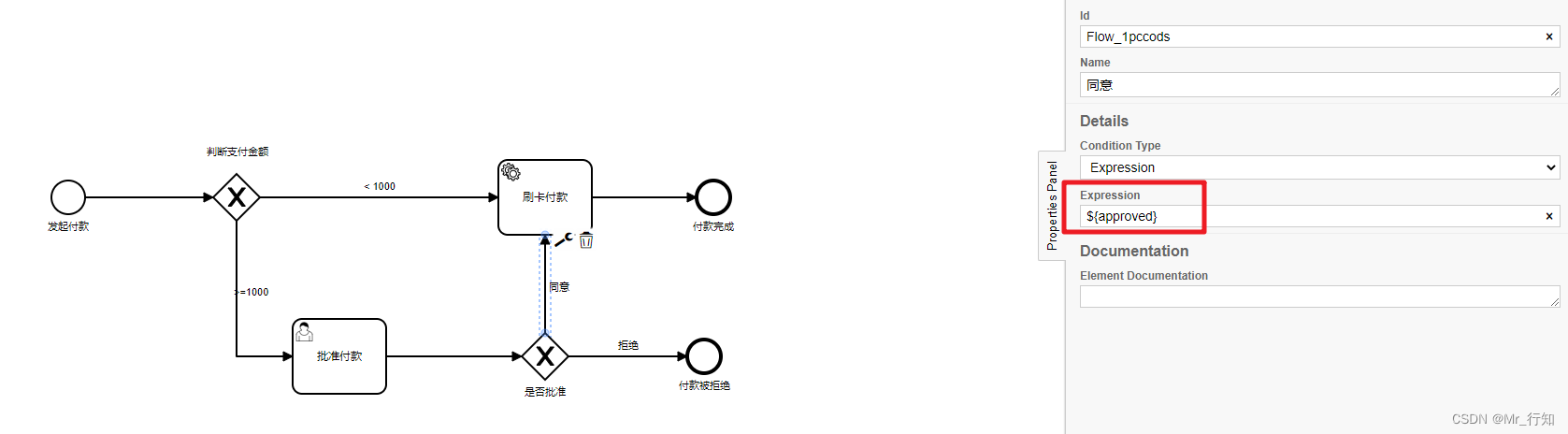

然后是否批准的排他网关节点我们也需要处理下

3.2.3 部署流程

  部署流程和上面的操作是一样的。

3.2.4 测试操作

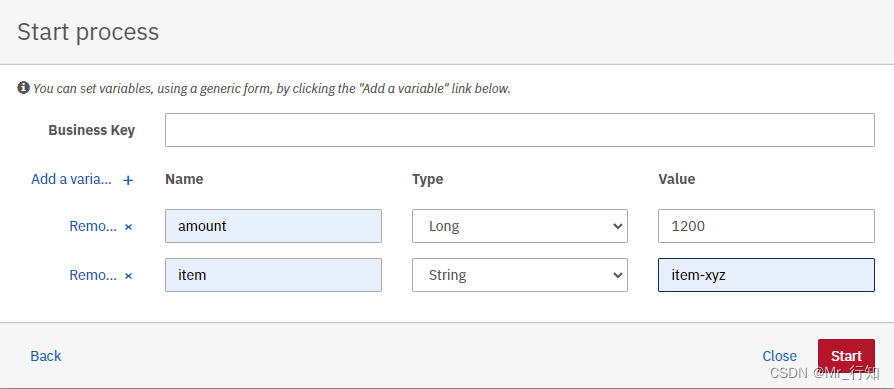

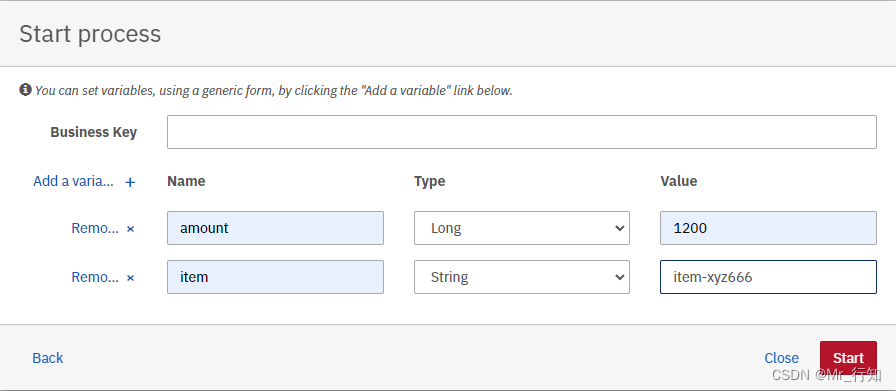

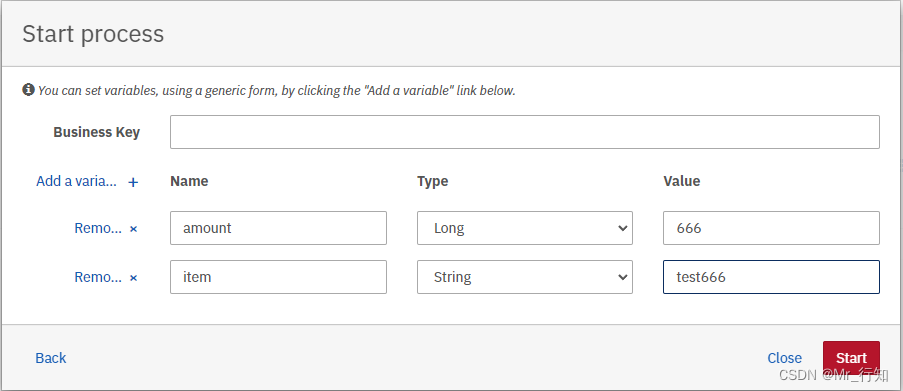

  打开任务列表（http://localhost:8080/camunda/app/tasklist/），使用 demo / demo 登录,点击右上角的 Start process ，在弹出的对话框中选择“付款流程”,上面例子中，我们直接点击 Start，但这次我们要增加几个变量来测试动态的流程。

试着更改 amount 的值，查看对流程执行顺序的影响

3.3决策自动化

  在上面的案例中我们在审批时是通过用户任务结合表单来做的审批，本案例我们来看看我们通过DMN为流程添加一个业务规则来处理

3.3.1 添加业务规则

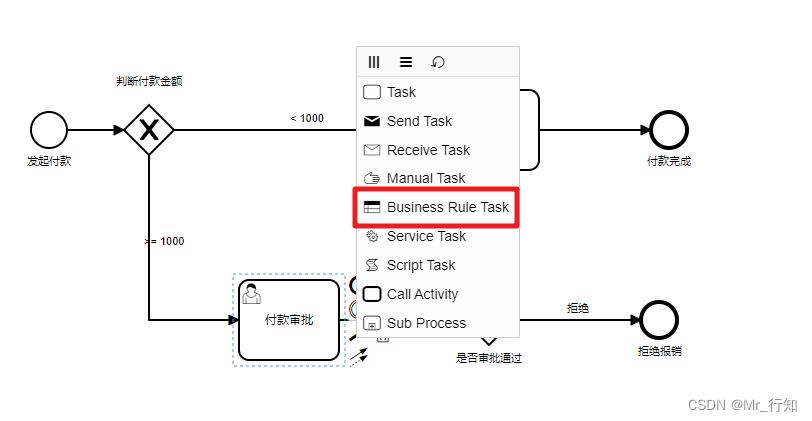

  打开 Camunda Modeler，点击 “批准付款”，在右面的扳手菜单中，将类型改为“Business Rule Task ”（业务规则任务）

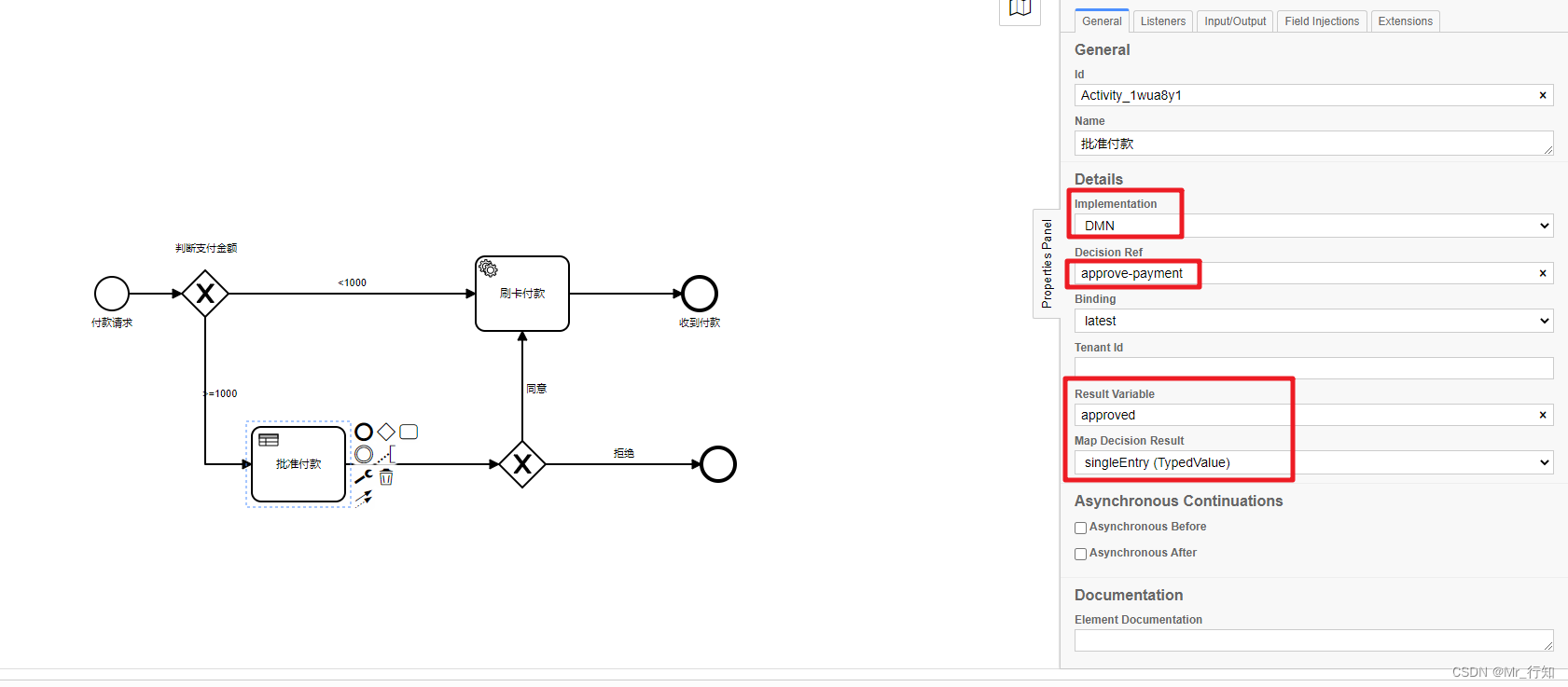

下一步，将属性面板中的 Implementation 选择为DMN，输入 Decision Ref 为 approve-payment，为了将决策的结果存入流程变量，我们还需要编辑结果变量Result Variable 为approved，结果类型 Map Decision Result 选择为 singleEntry ，最后结果如下：

3.3.2 创建DMN表

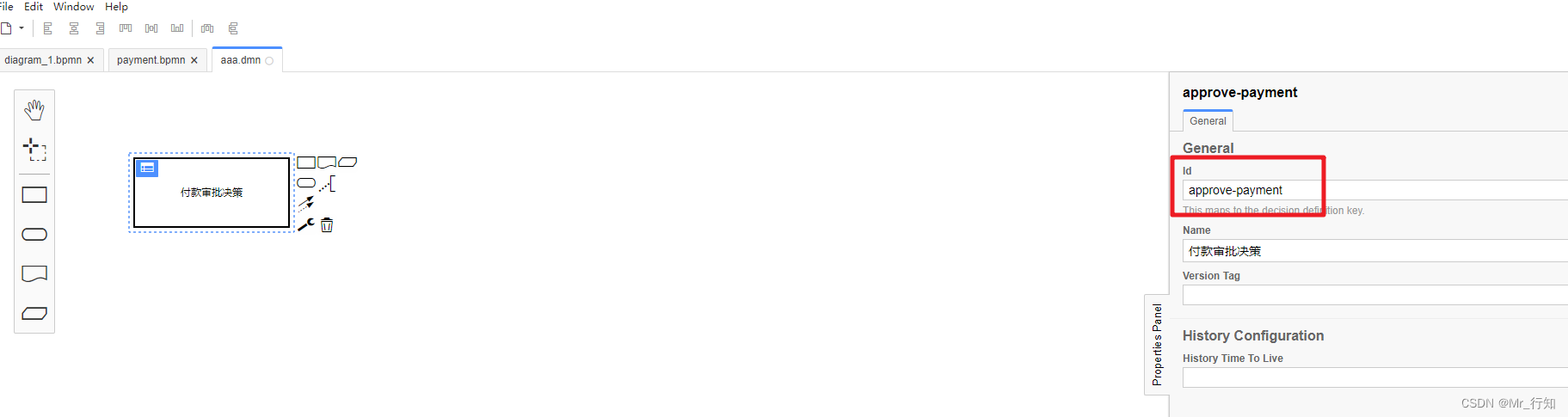

  点击 File > New File > DMN Diagram创建一个新的DMN,现在画布上已经存在一个决策元素了，选择它，然后在右侧属性面板中更改Id和Name，这里的Id需要和流程中的Decision Ref属性一致，这次我们输入Id为approve-payment

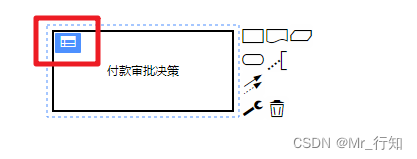

  接下来，点击决策元素左上角的表格按钮，创建新的DMN表.

3.3.3 编辑DMN表

  首先编辑输入参数，在本例中，为了简单，我们依据项目名进行判断，规则可以使用 FEEL 表达式、JUEL或者 Script 书写，详情可以阅读 https://docs.camunda.org/manual/latest/user-guide/dmn-engine/expressions-and-scripts/

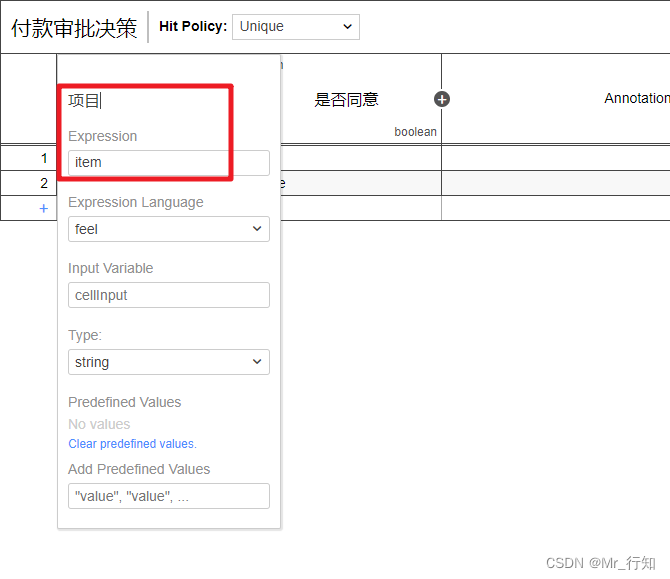

双击表格中的Input，编辑第一个输入参数

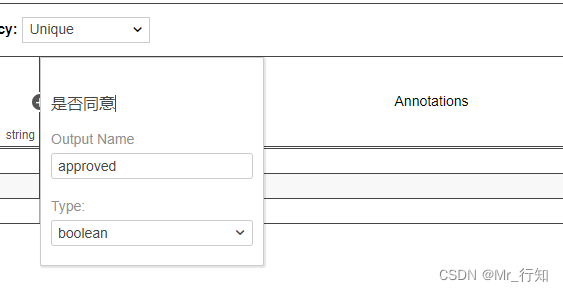

下面，设置输入参数，双击Output编辑

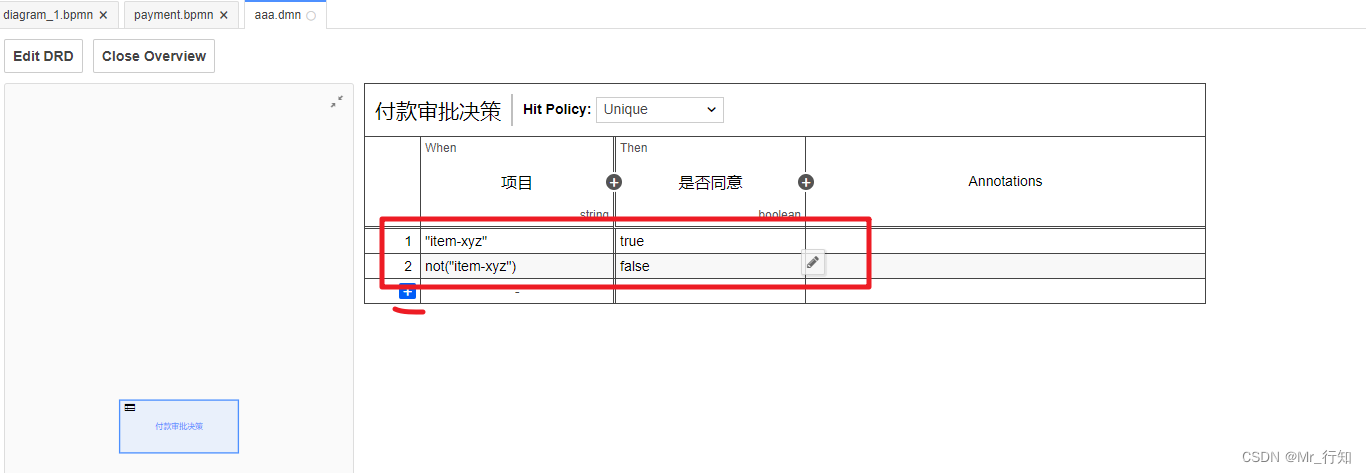

下面，我们点击左侧的蓝色加号，添加一些规则，最后类似这样：

3.3.4 部署DMN表

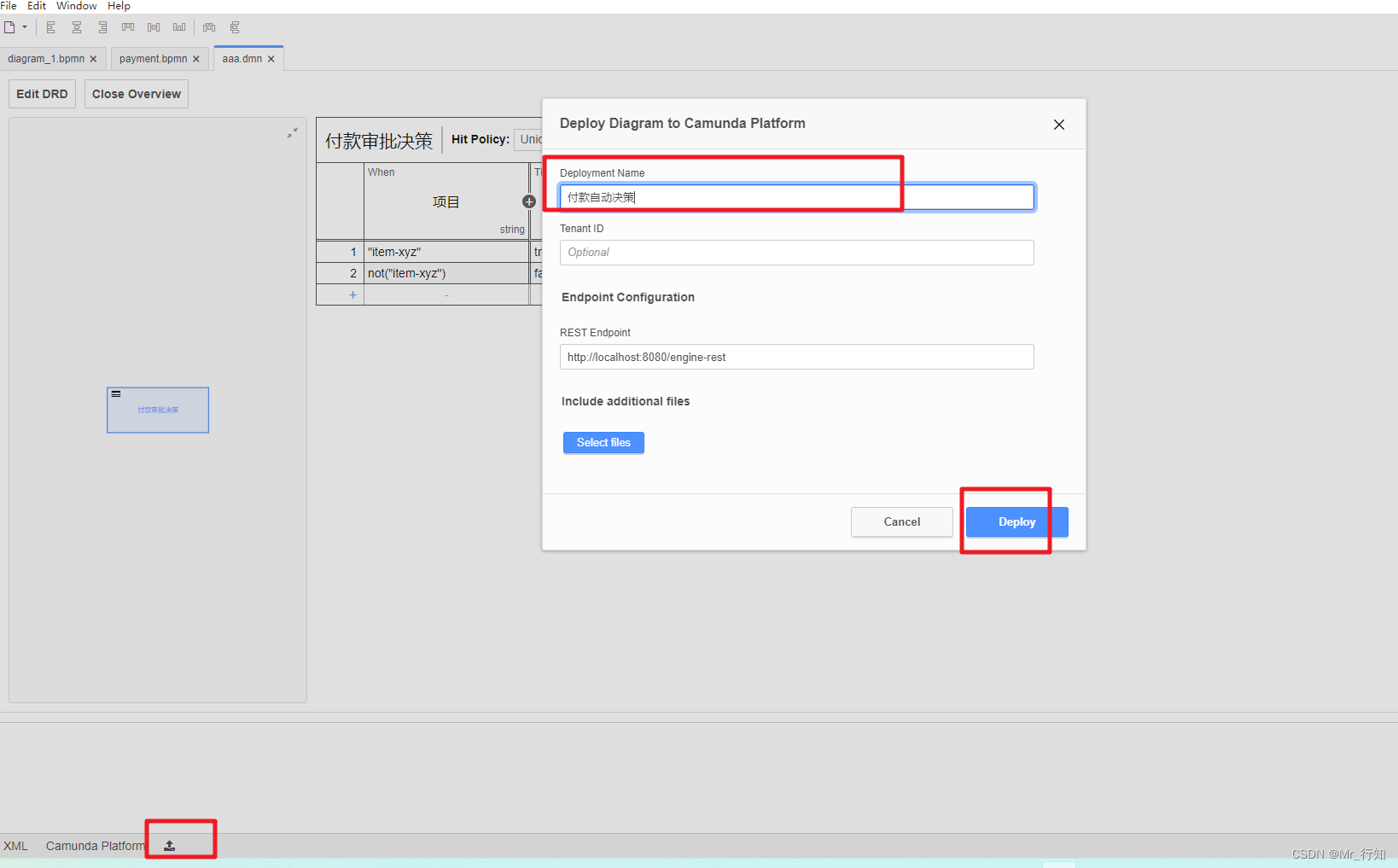

  点击底部的部署按钮，将DMN部署到流程引擎中

3.3.5 流程案例测试

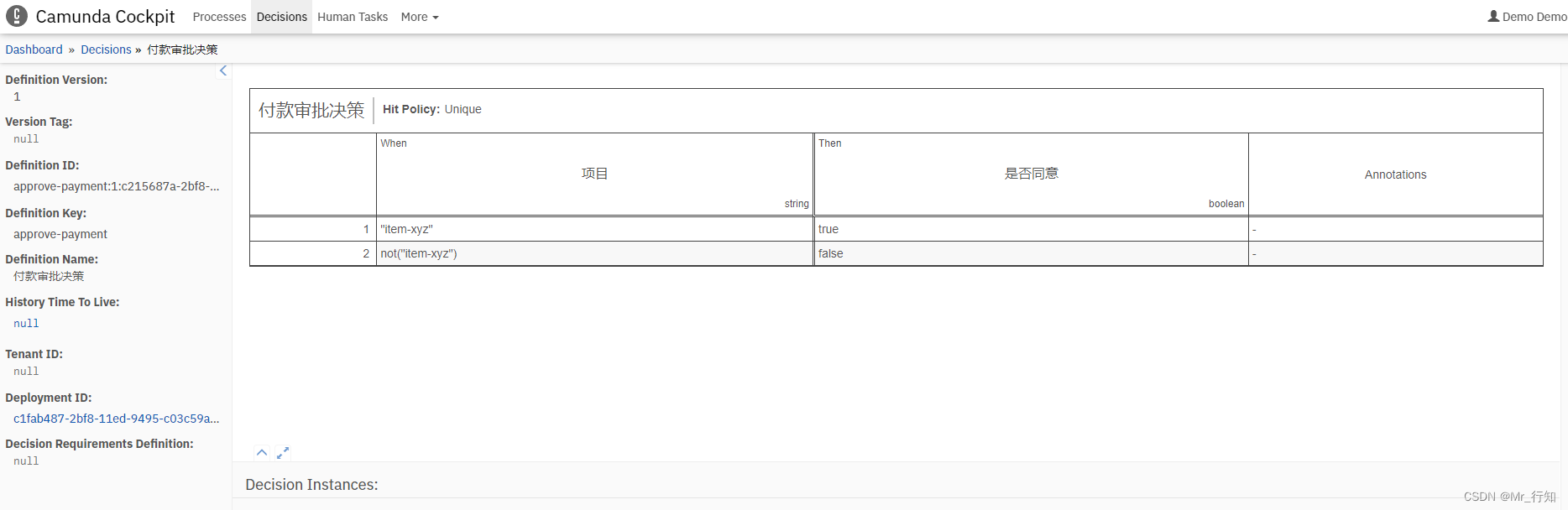

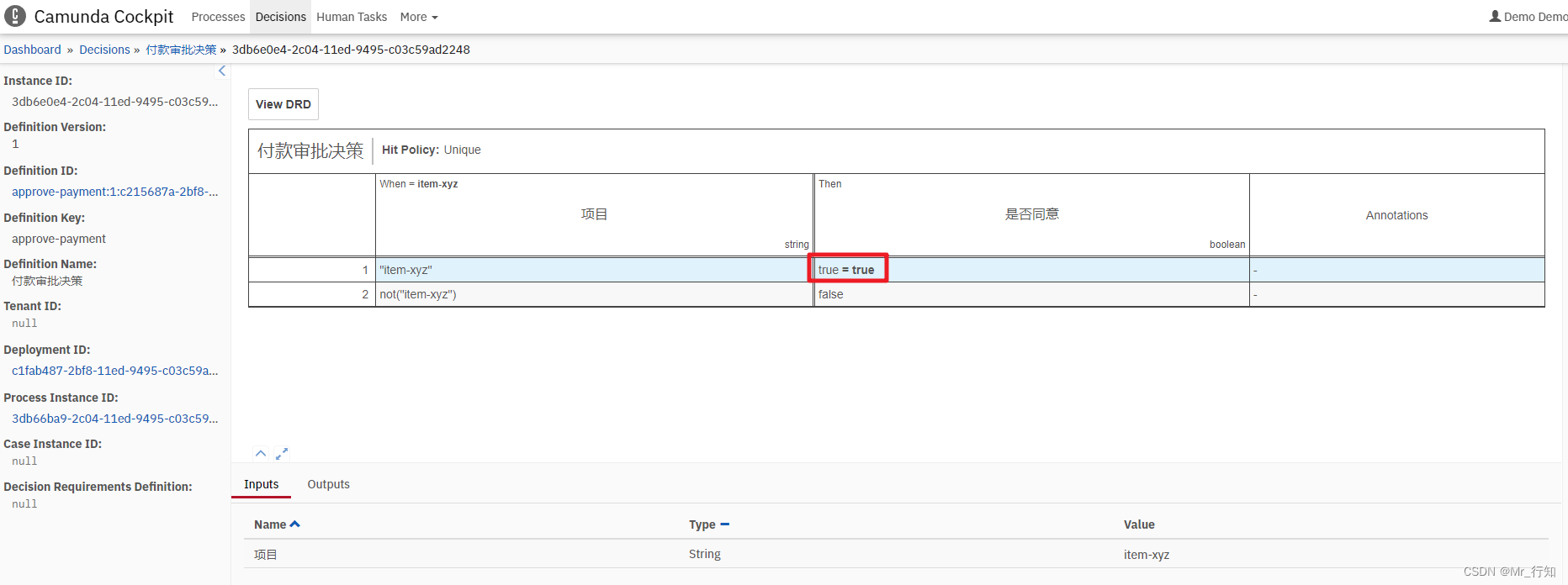

  现在打开 http://localhost:8080/camunda/app/cockpit/ ，使用demo/demo登录，可以看到决策定义增加了一个，点击进去可以看到刚才编辑的DMN.

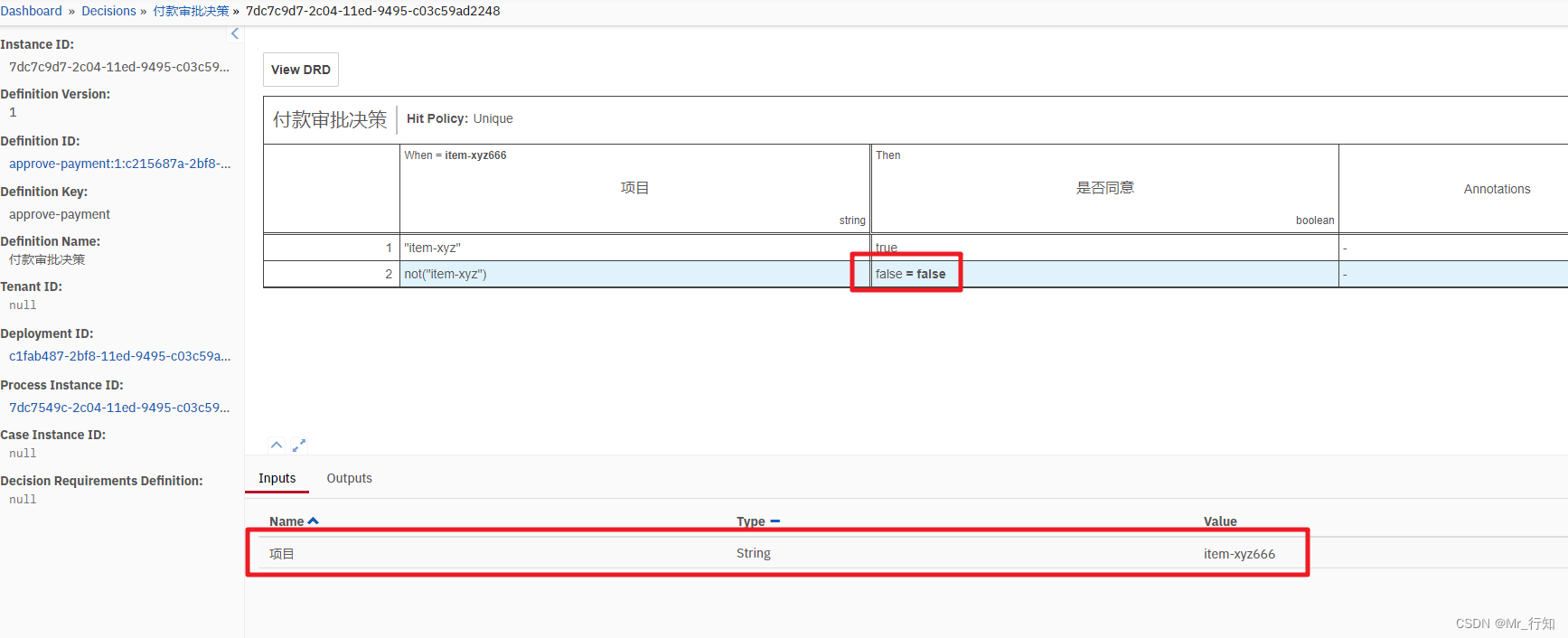

点击进去可以看到对应的决策信息

然后我们部署流程然后启动流程

该流程决策输出的approved为true

更改下输入的参数

该决策中输出的approved为false
