简单的E-R图设计

E-R图 简单理解为一个具备实体和关系的图结构

转载自数据库设计 ER图_曹红杏的博客-CSDN博客_er图

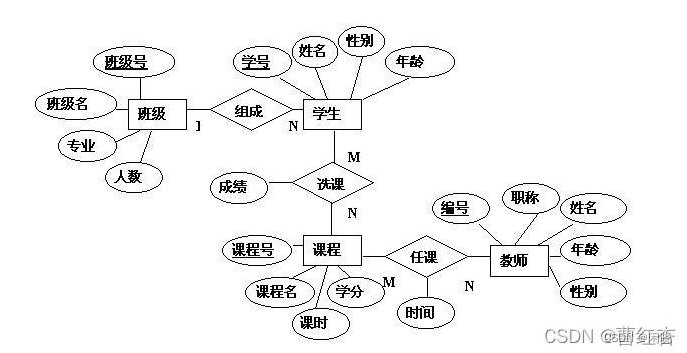

举个例子：

注:这个图其实是个反例

 班级和学生 1:N  那么关系如何来表示呢? 一种一对多关系

 被拥有者应当存储自己的拥有者的信息

 学生实体(N的一方)有一个班级号 作为外键 连接到 班级(1的一方)

 学生和课程 M:N 关系如何来表示呢？一种多对多的关系

 建立一个关系表：学号  课程号  成绩

 丈夫和妻子 1:1关系如何来表示呢？一种一对一的关系

 关系可以存储在丈夫实体里,也可以存储在妻子实体里

公交数据库设计

我们有哪些实体

线路拥有多个站点

线路拥有多个路段

线路拥有多辆车

站点拥有停留时间

路段拥有行驶数据

路段表、线路表、站点停车数据表、路段行驶数据结构表

线路----路段(1-N)      一条线路有多条路段

线路----站点(1-N)        一条线路有多个站点

路段----路段行驶数据(1-N)        一个路段有多个路段行驶数据

站点----站点停车数据(1-N)        一个站点有多个站点停车数据
