IC验证05--UVM Objection 机制详解（附源码）

概要

UVM Objection 机制是实现验证平台同步的核心机制，它通过raise_objection和drop_objection操作控制测试的生命周期，确保所有组件完成必要的操作后才结束测试。以下从原理、实现到应用场景进行深度解析。

一、基本原理

1. 核心概念

• Objection：测试阶段的 “通行证”，用于声明某个组件需要继续运行

• Phase：UVM 将验证流程划分为多个阶段（如 build、run、report）

• Objection 计数器：每个 phase 维护一个计数器，当计数为 0 时 phase 结束

2. 关键规则

• Raise：组件调用phase.raise_objection(this)声明需要继续运行
• Drop：组件完成任务后调用phase.drop_objection(this)释放通行证
• 超时机制：可设置超时时间防止测试卡死
• 层次控制：子组件的 objection 自动归属于当前 phase

二、UVM 仿真流程的基本原理

• UVM 仿真由多个阶段组成（如 build_phase, run_phase 等）。 run_phase
  是一个时间消耗阶段，主要用于驱动事务和执行测试逻辑。 仿真默认会在所有组件的 run_phase 执行结束后，自动进入下一个阶段。
  如果需要延长 run_phase（如等待事务完成或某些测试行为完成），可以通过 objection 机制 来实现。

1、raise_objection

用于通知 UVM 仿真框架：当前组件或测试类需要延长仿真时间。
每次调用 raise_objection，都会增加 UVM 仿真的活动计数。

2、drop_objection

用于通知 UVM 仿真框架：当前组件或测试类的任务已完成。
每次调用 drop_objection，都会减少 UVM 仿真的活动计数。
当活动计数减少到 0 时，UVM 仿真会结束当前阶段，进入下一个阶段。

三、核心 API

// 在某个phase中声明需要更多时间
virtual task my_task(uvm_phase phase);
    phase.raise_objection(this, "Reason for raising");  // 提升objection

    // 执行任务...

    phase.drop_objection(this, "Reason for dropping");  // 降低objection
endtask

// 设置超时（防止测试卡死）
phase.phase_done.set_timeout(timeout_value);  // 单位为时间单位

// 检查objection状态
phase.phase_done.get_objection_count();       // 获取当前计数
phase.phase_done.was_set_by(obj);             // 检查某个对象是否提升过objection

四、 使用场景

1、阻止仿真提前结束：

如果没有任何 objection，UVM 的 run_phase 会立即结束。
使用 raise_objection 可以延长仿真时间。

2、协调多个组件的任务：

不同组件可能需要在不同时间完成任务。
raise_objection 和 drop_objection 可以确保所有组件的任务完成后再结束仿真。

3、管理测试流程：

在测试类中，使用 objection 机制来控制事务生成、数据验证等阶段的生命周期。

五、应用场景实例

1. Sequence 控制测试时长

class my_sequence extends uvm_sequence #(my_transaction);
    `uvm_object_utils(my_sequence)

    virtual task body();
        uvm_phase phase = get_starting_phase();

        if (phase != null)
            phase.raise_objection(this, "Running sequence");

        // 生成事务...
        repeat (10) begin
            `uvm_do(req)
        end

        if (phase != null)
            phase.drop_objection(this, "Sequence completed");
    endtask
endclass

2. Monitor 确保数据捕获完成

class my_monitor extends uvm_monitor;
    `uvm_component_utils(my_monitor)

    virtual task run_phase(uvm_phase phase);
        phase.raise_objection(this, "Monitoring DUT");

        forever begin
            // 捕获事务...
            capture_transaction();
        end

        // 注意：实际应用中需要有终止条件
        phase.drop_objection(this, "Monitoring stopped");
    endtask
endclass

3. Scoreboard 等待所有比较完成

class my_scoreboard extends uvm_scoreboard;
    `uvm_component_utils(my_scoreboard)

    int transactions_to_check = 100;

    virtual task main_phase(uvm_phase phase);
        phase.raise_objection(this, "Scoreboard checking");

        // 等待所有事务比较完成
        wait(transactions_to_check == 0);

        phase.drop_objection(this, "All checks completed");
    endtask

    virtual function void write(my_transaction t);
        // 处理事务并比较
        check_transaction(t);
        transactions_to_check--;
    endfunction
endtask

六、Objection 机制的实现原理

1. 内部计数器与状态机

• 每个 phase 维护一个计数器：

当调用raise_objection时，计数器递增
当调用drop_objection时，计数器递减
当计数器归零时，phase 进入关闭流程

2. 异步与同步处理

异步阶段（如 run_phase）：所有组件并行提升 / 降低 objection
同步阶段（如 build_phase）：按层次顺序执行，objection 机制不适用

3. 跨阶段通信

可通过uvm_event或uvm_barrier实现阶段间同步
避免在一个 phase 中控制另一个 phase 的 objection

七、最佳实践与常见问题

1. 最佳实践

• 明确责任：每个组件只负责自己的 objection

• 避免嵌套：在同一 phase 中不要多次 raise/drop

• 设置超时：关键 phase 设置合理超时时间

• 统一接口：通过基类封装 objection 操作

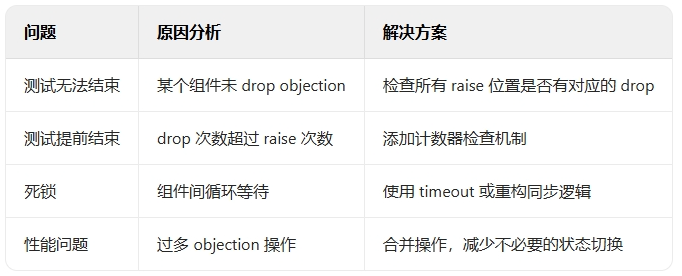

2. 常见问题及解决方案

八、高级应用：自定义同步点

通过继承uvm_phase_done类，可实现自定义同步逻辑：

class my_phase_done extends uvm_phase_done;
    `uvm_object_utils(my_phase_done)

    // 添加自定义状态变量
    int special_count = 0;

    function new(string name = "my_phase_done");
        super.new(name);
    endfunction

    // 重写can_proceed方法
    virtual function bit can_proceed();
        // 只有当special_count也为0时才允许phase继续
        return (super.can_proceed() && special_count == 0);
    endfunction
endclass

// 在phase中使用自定义phase_done
class my_env extends uvm_env;
    `uvm_component_utils(my_env)

    my_phase_done my_done;

    virtual function void build_phase(uvm_phase phase);
        my_done = my_phase_done::type_id::create("my_done");
        phase.phase_done = my_done;  // 替换默认的phase_done
    endfunction
endclass

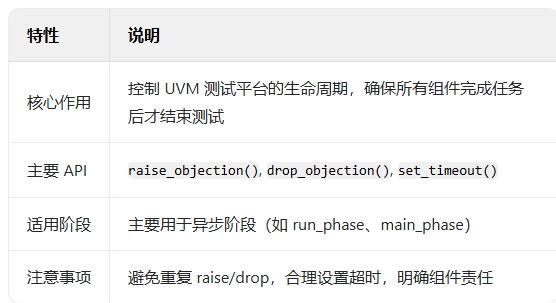

九、总结

掌握 Objection 机制是构建稳定、高效 UVM 验证环境的关键。通过合理使用该机制，可以确保测试流程按预期执行，同时避免常见的同步问题。
