MATLAB画图---设置坐标轴为固定值（以4厘米为例）

在我们写论文的时候，通常要绘制仿真结果图。不同的期刊会有不同的格式要求，碰到一些期刊要求比较严格的，就会很伤脑筋。
例如某个期刊的格式要求：

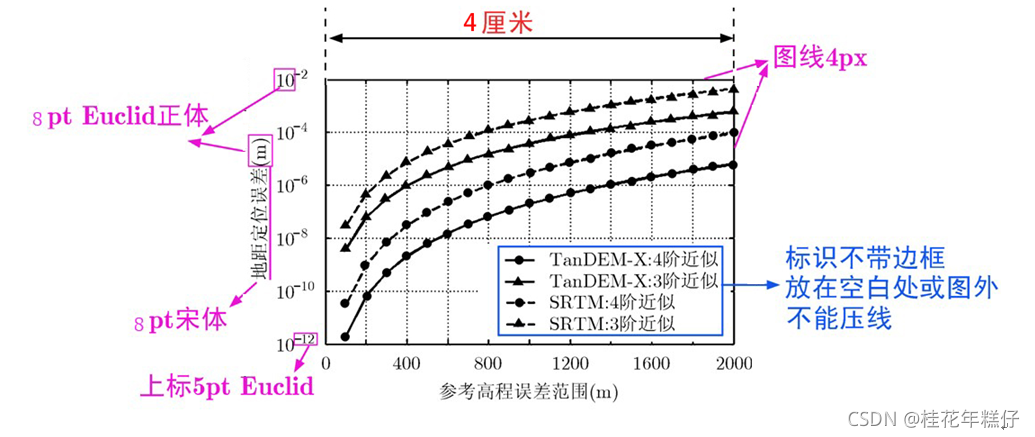

• 带坐标的图，单幅宽度（横坐标宽度，不包含参量与文字）4 cm。非坐标图视具体情况而定，一般单幅约6 cm。双幅横排12 cm，3幅横排16 cm；


图1

那么我们如何画一张宽和高为6cm,其中坐标轴宽度为4cm的图呢？
在这之前，我去网上查了一些方法，有说将matlab的图片放到visio中然后取消组合的，还有一些方法都不适合，好在自己最终捣鼓出来了。
以这篇博客为例MATLAB中如何设置图片大小？，在这篇博客中，首先通过以下命令，将图片的大小设置为7cm×5cm。

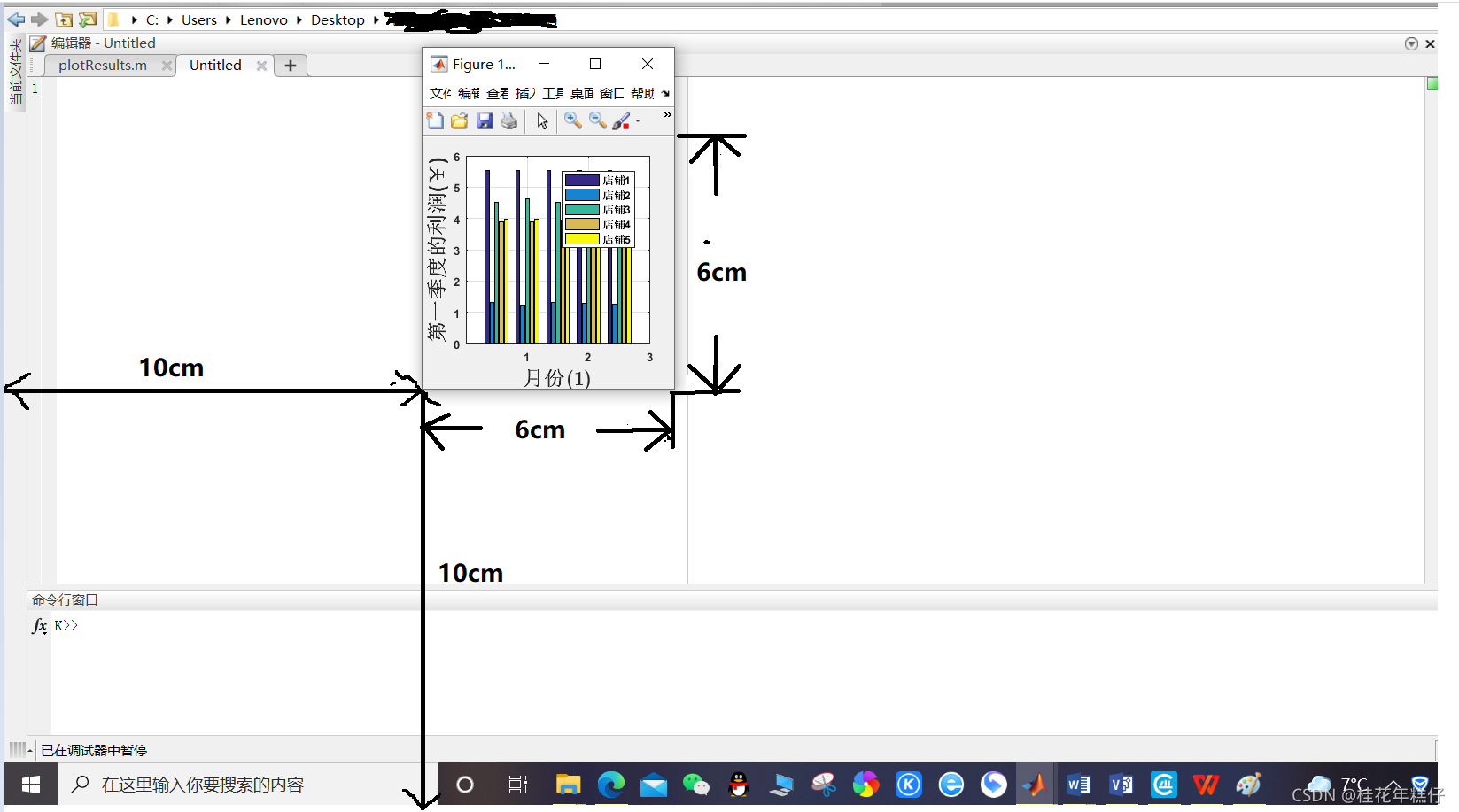

set(gcf,’unit’,’centimeters’,’position’,[3 5 7 5])；

%前面的3 5 指的是要生成的图片窗口距离电脑左下角的距离
%后面的7 5 指的是实际图片大小

图2

然后，通过以下命令，将坐标轴的宽度按比例去占据。

set(gca,'Position',[0.15 0.15 0.8 0.75]);
说明：

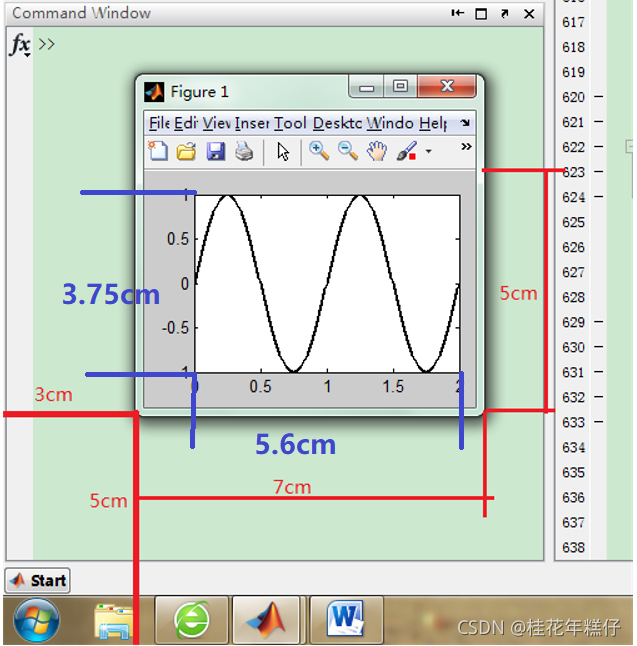

%0.15 x轴起点从7*0.15=1.05cm的位置开始
%0.15 y轴的起点从5*0.15=0.75cm
%0.8 表示x轴的长度占总宽度的比例为0.8，即x轴的长度为7*0.8=5.6cm
%0.75 同理表示y轴的长度为5*0.75=3.75cm

图3

这样一来不就很简单了吗，开干！（可是事实真的如此吗？）

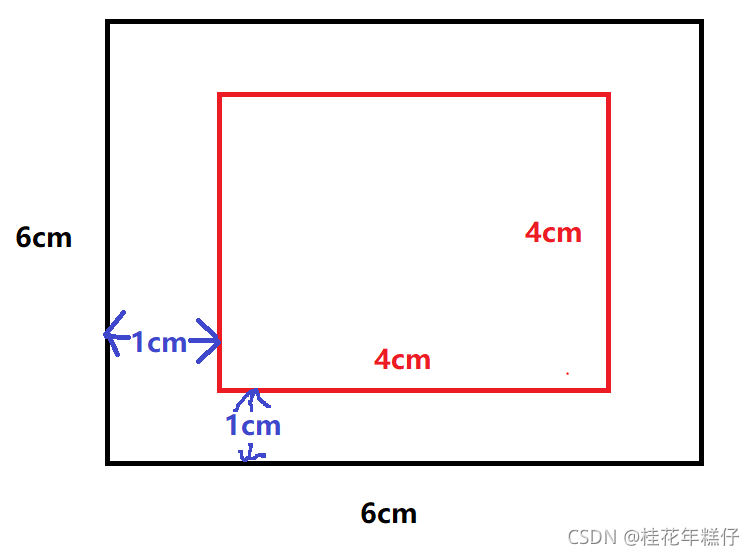

分析，要求图片为6cm6cm，坐标轴为4cm4cm，大致的形状如下：

图4

按照上面的思想，两条代码应这样设置：

set(gcf,’unit’,’centimeters’,’position’,[10 10 6 6])；
set(gca,'Position',[0.16666 0.16666 0.66666 0.66666]);

其中0.16666的作用为0.16666*6≈1cm表示左隔1cm之后开始绘制x轴
0.66666的作用为0.66666*6≈4cm表示x轴的长度为4cm
补充（其实第二行的代码可以不用设置，在图片的属性编辑器中也可以设置）

但是当我将我的图（随意弄了一个图：有对照组）按照这种方法画了出来，会发现是下面这个鬼样子，图片确实是缩小了，但是图例并不会按照比例去缩小。(图例指的是每个颜色代表什么意思，这个应该都懂的）

图5

• 那有什么方法能够在图例保持不变的情况下，将图片按照大小为6cm6cm，并且包含坐标轴为4cm4cm呢？
• 有

进入正文

还是借助上面的比例的思想，因为这个比例我们已经知道了：0.66666=4cm/6cm,我们可以现在图片比较大的时候，将所有图都画好，然后设置好比例即可，最后即使是10cm10cm的图，我们把它缩放为6cm6cm依然适用。可能有点绕口，直接看操作吧。

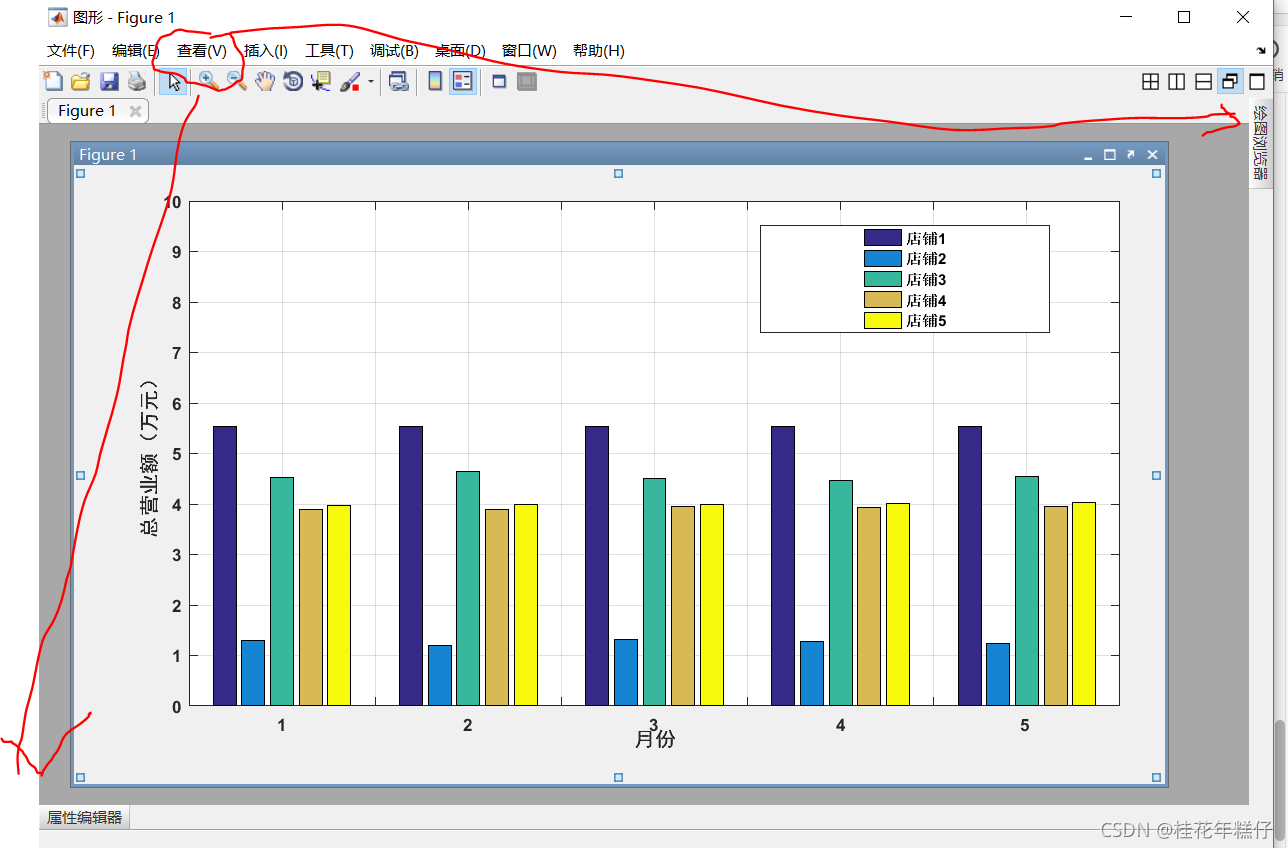

第一步： 无需设置什么东西，直接画图即可，然后点击查看，把绘图浏览器和属性编辑器打开。

图6

第二步： 在属性编辑器中有一个检查器，打开它。

图7

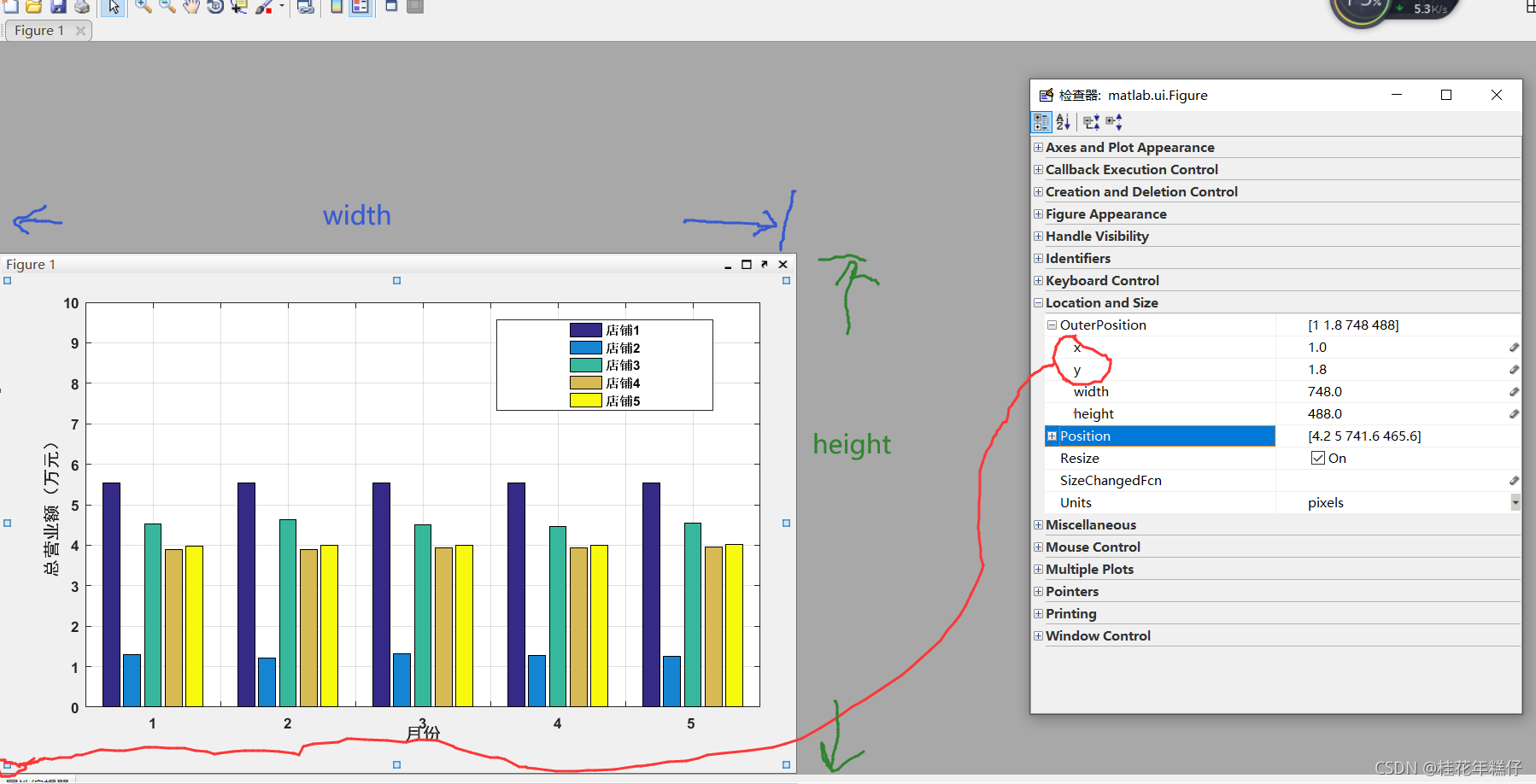

在属性检查器中，我们可以看到Location and Size这个标签，这个和之前出现过的

set(gcf,’unit’,’centimeters’,’position’,[10 10 6 6])；

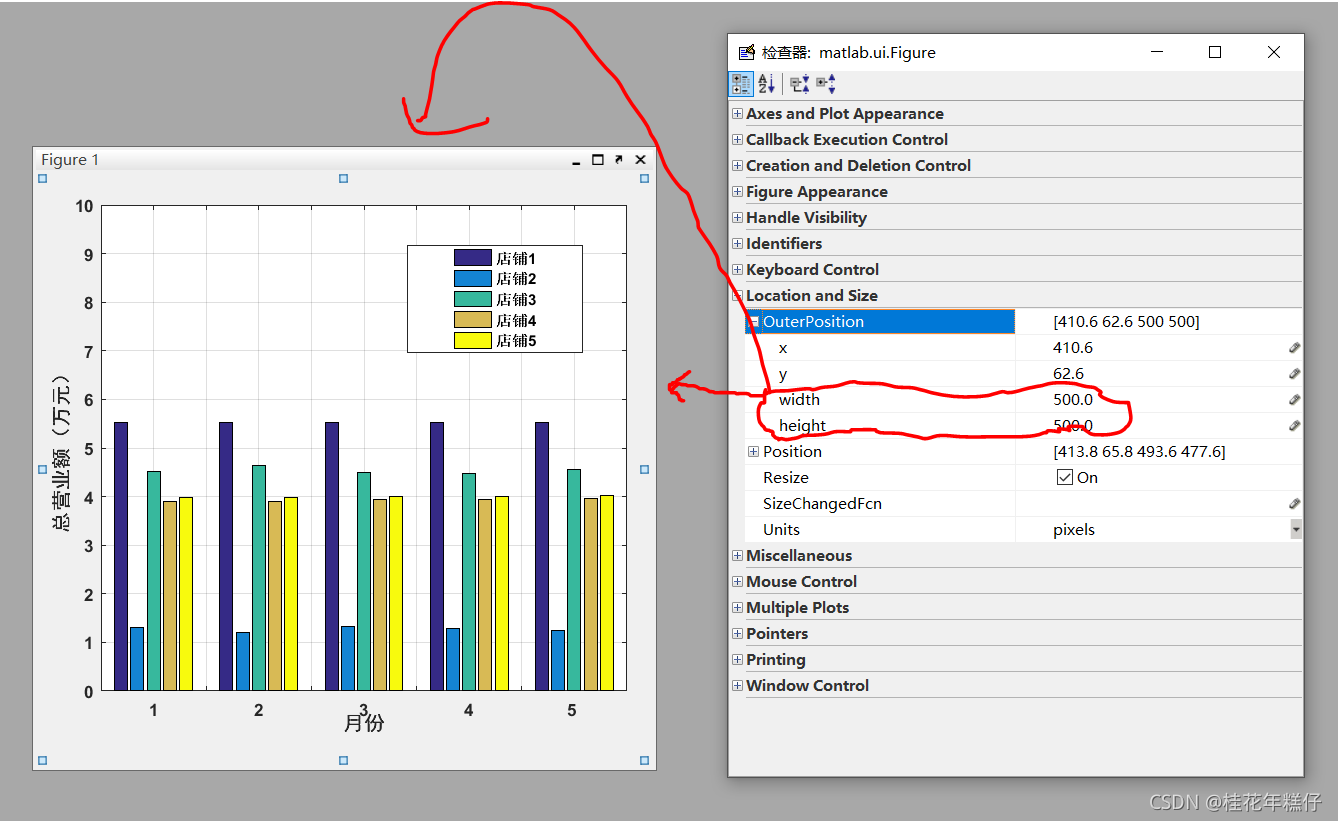

有异曲同工之妙，从图8我们也能看出来，x和y由于距离左下角很近，所以接近0，width和height表示图片的长度，这里我们最好拖动窗口保证width=height

图8

第三步： 在图9中我已经把图片的宽和高设置成一样了，我设置的是500，这个数值不影响，只要一样就行。下一步只需把坐标轴的比例设置一下就好了。

图9

第四步： 然后，鼠标选中坐标轴，再点击属性检查器，修改Location and Size这个标签中的position，其他地方不要动，将其改成[0.16666 0.16666 0.66666 0.66666]，当然小数点越多越精确了。

图10

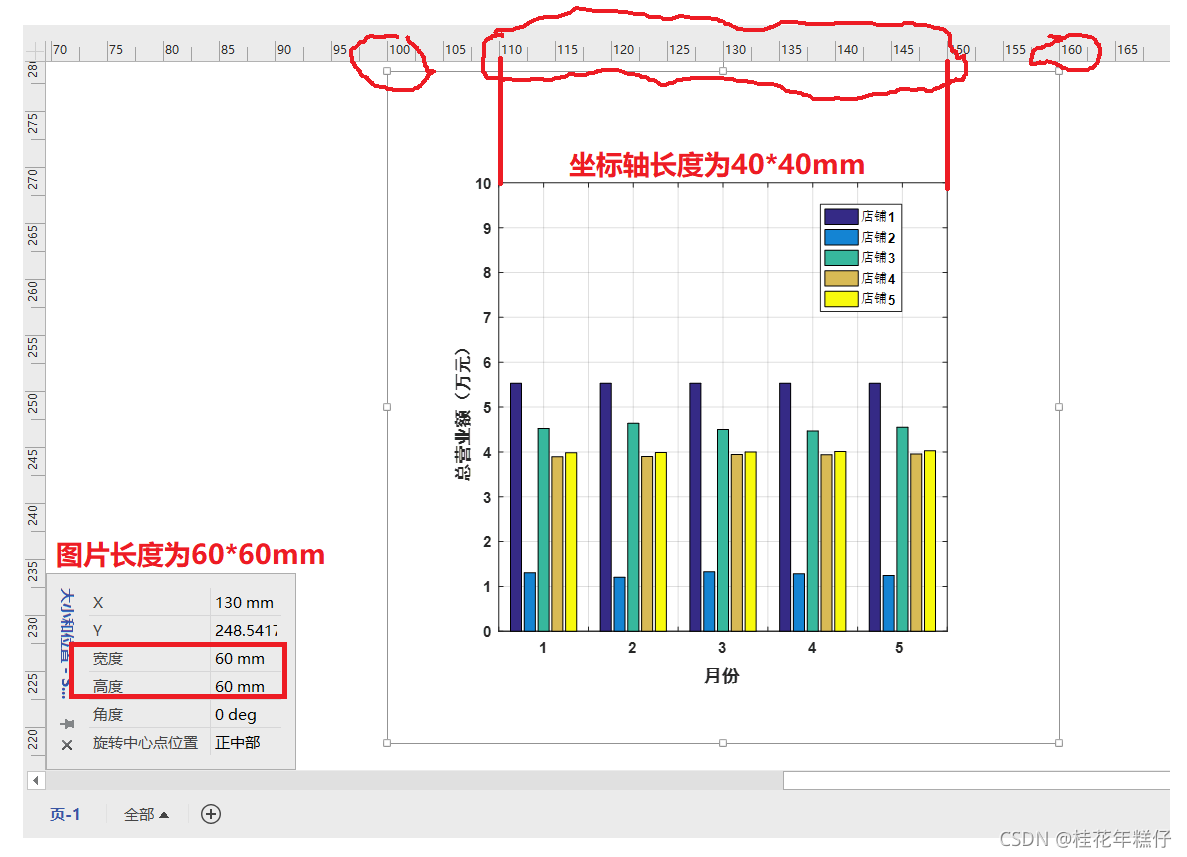

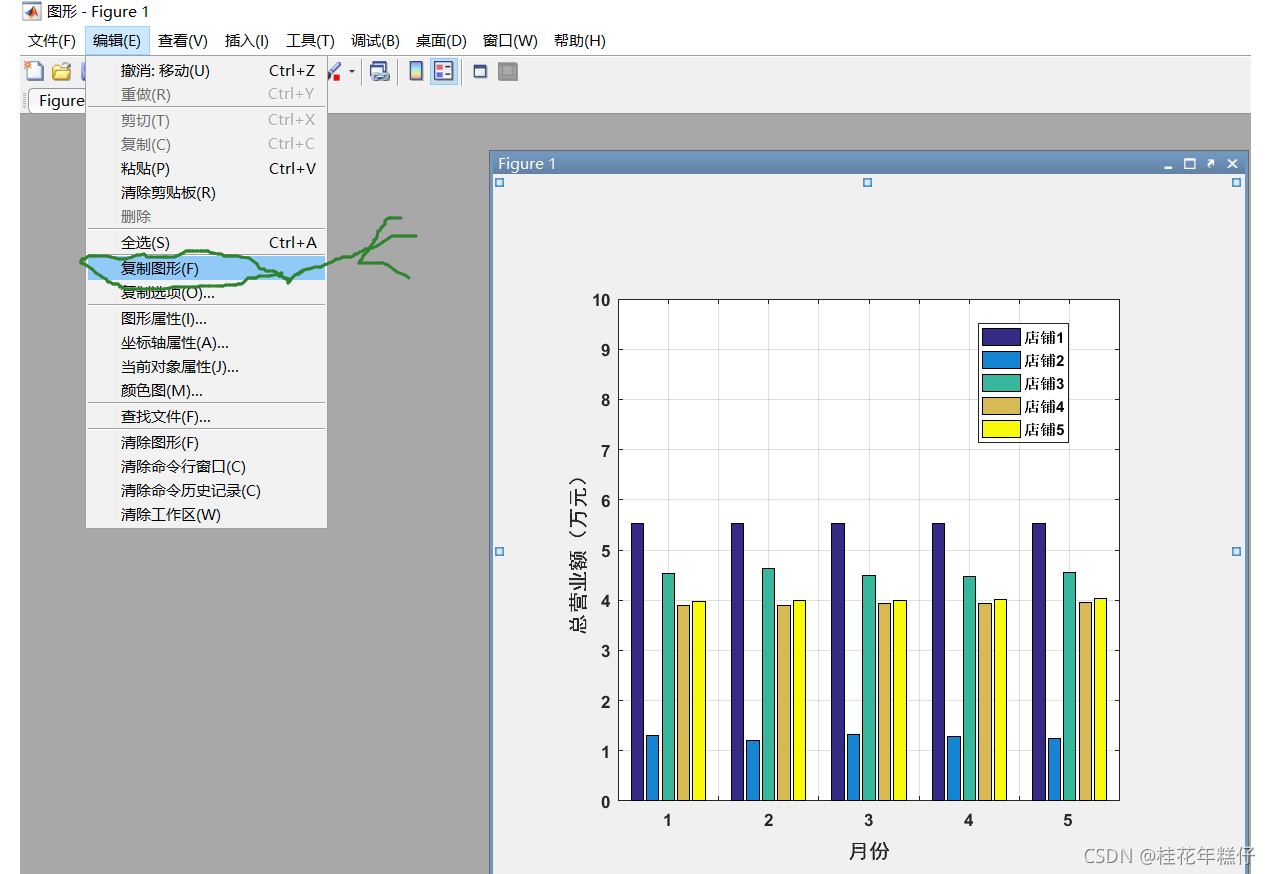

第五步：，我们点击左上角的编辑，然后复制图片到visio软件上，然后修改图片的大小为60mm*60mm。可以发现图片已经是我们想要的效果了。

图11

图12

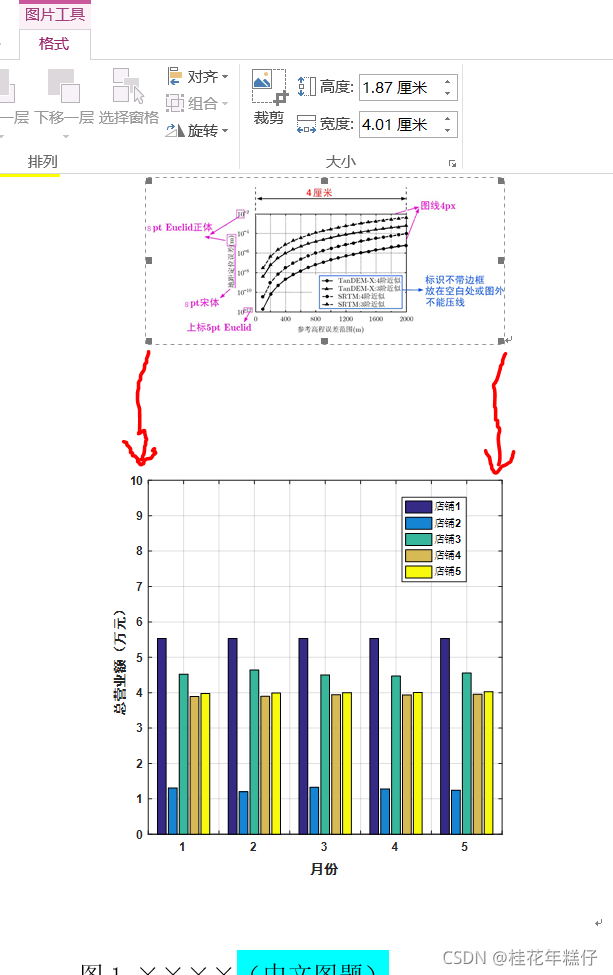

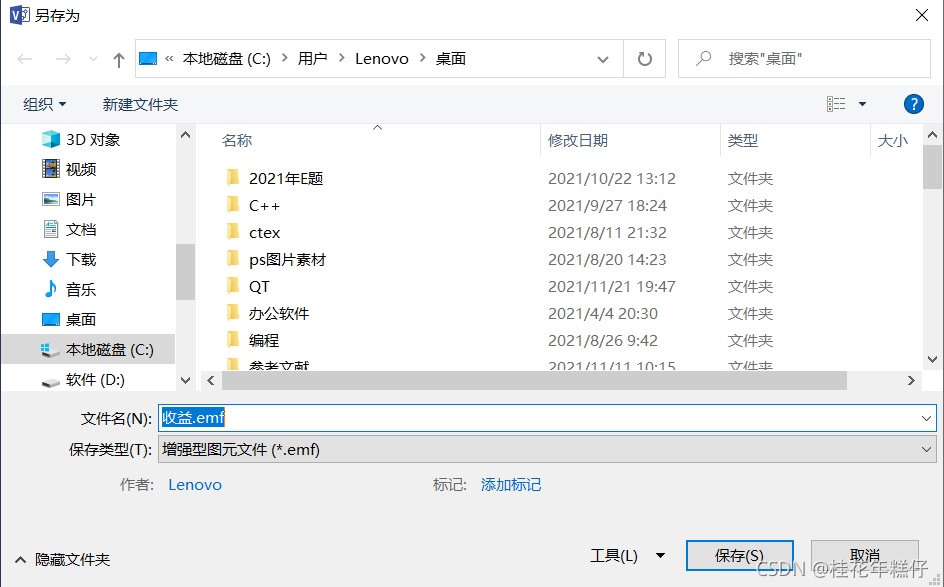

最后一步： 保存当前图片，这个看你想要保存什么要求的图片了，至于我就保存为emp格式，放在论文中也不失真，很清晰。在图14中上一幅图的宽度我设为成了4cm，对比发现我们画出的图片完美的符合预期。

图13

图14

---

这段话是第二天写的：

当时没注意，以为万事大吉了，后面才发现上面的操作搞完之后，虽然长度都满足了，但是100%状态下看的时候字体还是会不清楚，原因就是因为当初放大的时候设置的是8pt，缩小到6cm*6cm实际上字体就不是8pt了。但是我没有把这篇博客删了，目的是让大家知道MATLAB在画图这方面真的不是万能的。
建议： 画图还是origin香，MATLAB用于跑实验就好了，最后的数据结果放在origin展示。MATLAB虽然说可以满足大部分的要求，但是有些期刊的要求真的不好搞，不如直接上手origin,也没什么学习成本，我用汉化破解版的，半天就上手了，如果不知道去哪安装，推荐一个微信公众号软件通，（我不是来打广告的，这公众号也没给我广告费，只是给小伙伴们一个良心的建议，祝大家早日发文章）。

为了解决这个bug以及写这篇博客费了我好多心思，觉得本文内容对你有所帮助的话，希望能点赞收藏，你的鼓励是对我最大的支持！祝看完这篇文章的小伙伴论文都能顺利录用！
