MATLAB生成的mat数据如何用origin绘制成图片

前言

MATLAB一般用来仿真做数学计算，有时候我们借助MATLAB自身强大的绘图功能就可以绘制出漂亮的插图，但是有时候MATLAB也无能为力，所以就要用到专门的绘图软件origin，但是有些小伙伴就犯了难了，如何将MATLAB生成的数据用origin绘制出来呢？下面就跟着我一起来探索吧。

举例

下面这段代码是为了测试用的，我们的目的是要在origin上画出y=x,y=2x,y=3x这三条曲线，横坐标x的取值范围为【1，100】，纵坐标y的数据则保存在result.mat文件中，代码如下：

%y为100*3大小的矩阵  第1、2、3列分别用于存放y=x、y=2x、y=3x的结果

y=zeros(100,3);
for x=1:100
    y(x,1)=x;     %  y=x
    y(x,2)=2*x;   %  y=2x
    y(x,3)=3*x;   %  y=3x
end
save result  y;  %将y矩阵保存为.mat文件，文件名为result

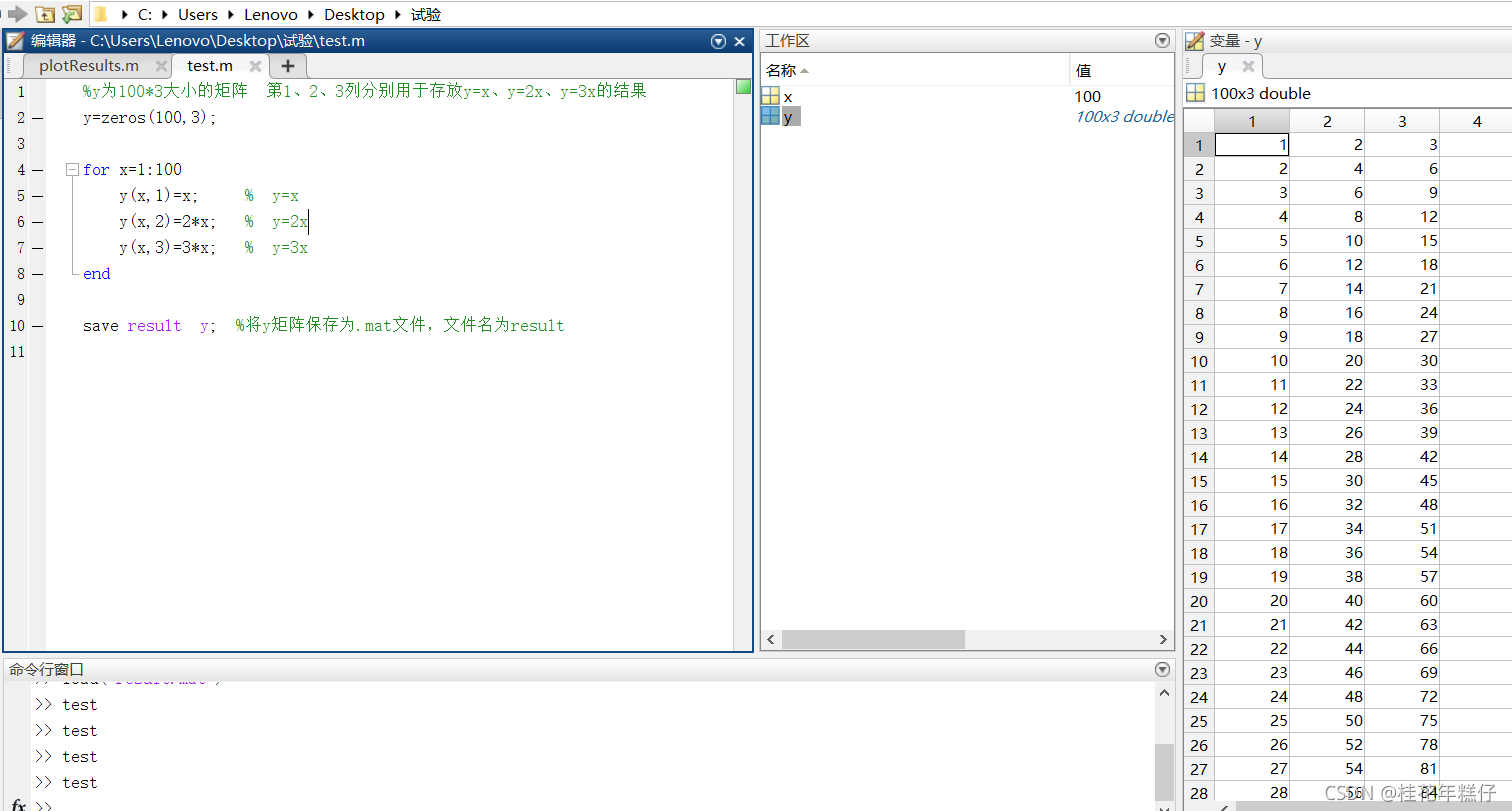

在MATLAB的中工作区中的效果如下：

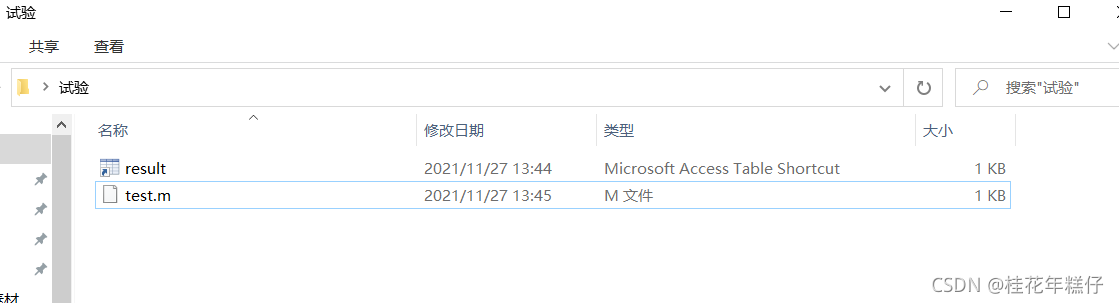

文件夹中也生成了对应的文件

然后我们打开origin软件，如果没有工作表，那么需要新建一个。

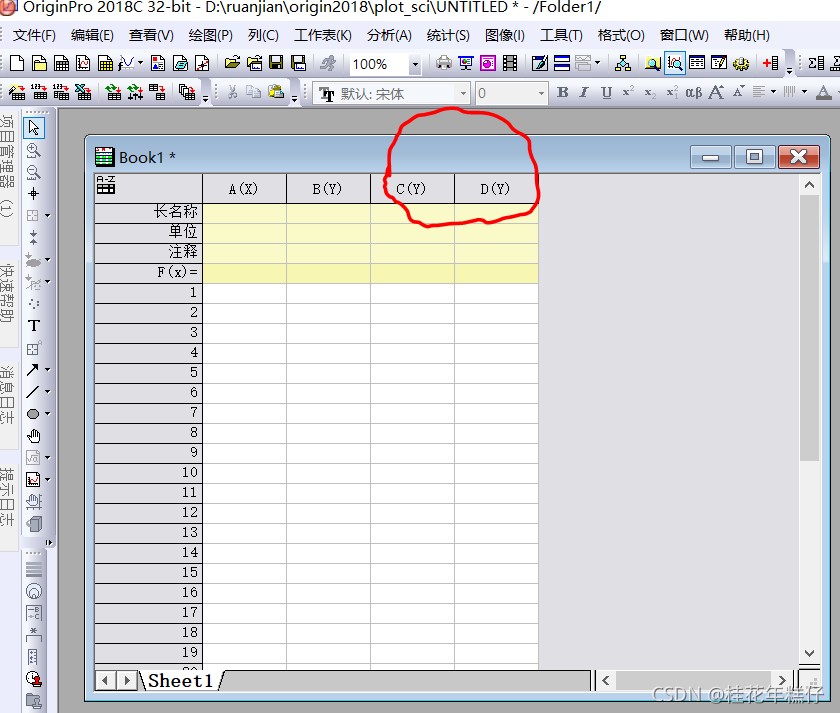

由于y中的数据有3列，但是Book1中只有一列y，所以我们还需要新增两列，在Book1的空白部分右键选择新增一列

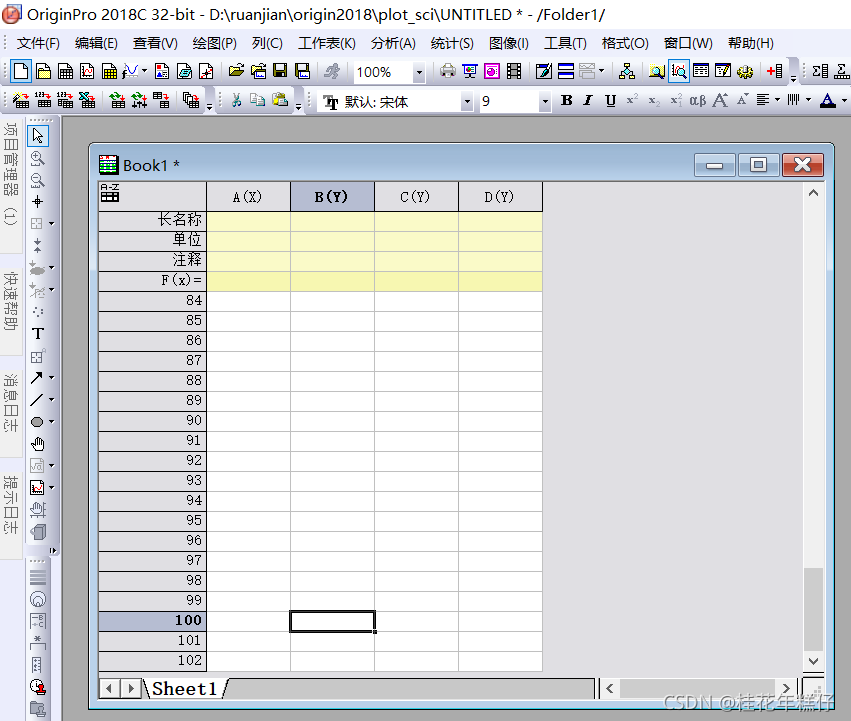

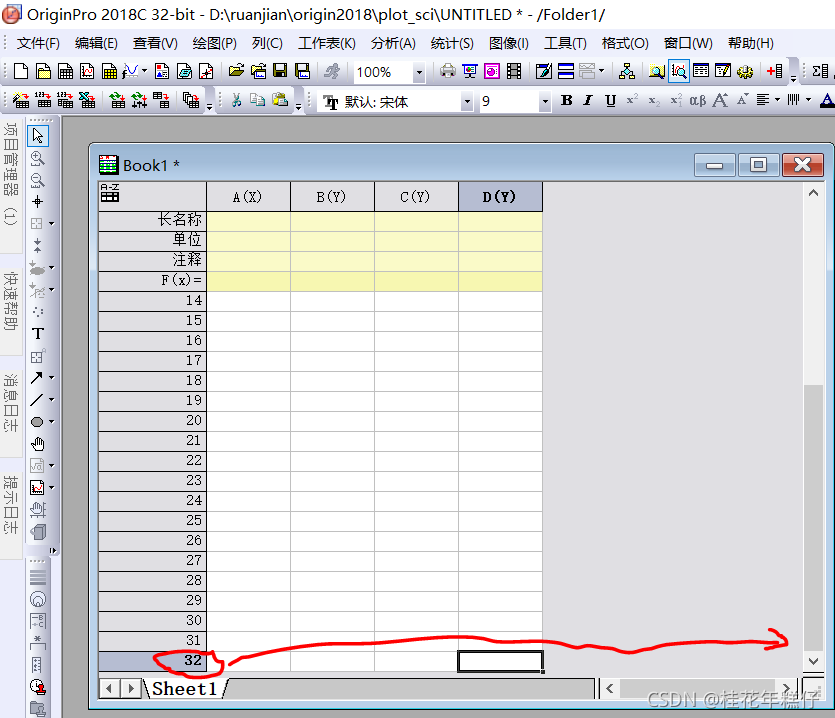

由于Book1的长度只有32行，而自变量x的长度为100，因此需要将行数增加值100，此处光标选最后一行，然后按回车键即可自动增加行数。

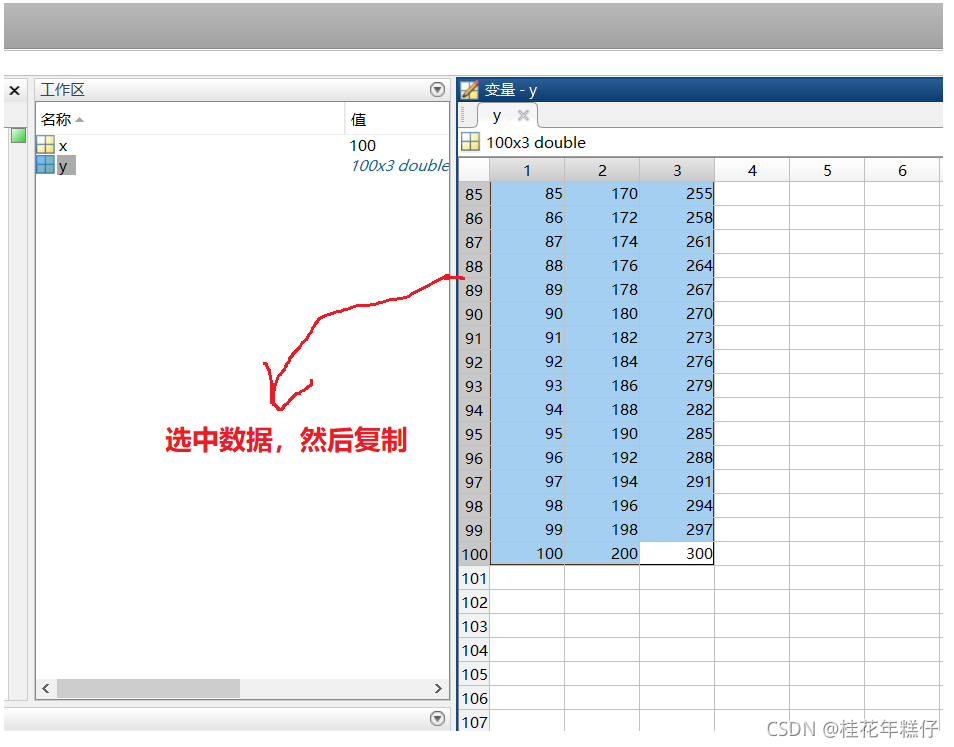

然后用MATLAB打开result.mat文件，将y矩阵中的结果复制再粘贴到Book1中。

x的值也简单，类似于excel，可以点击右下角的加号进行下拉（当然，你也可以提前用MATLAB保存在工作区中）。

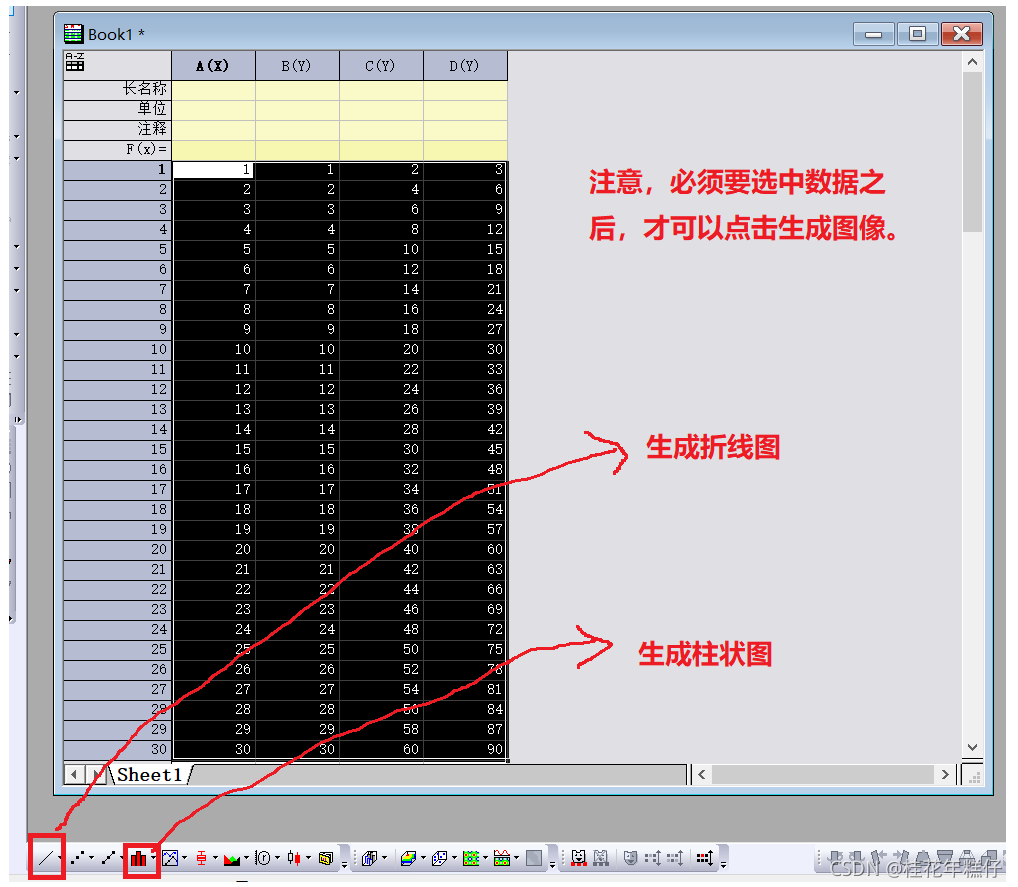

当所有数据都准备好之后，就可以生成图片了，首先选中我们准备的数据，然后点击左下角的绘图方式。

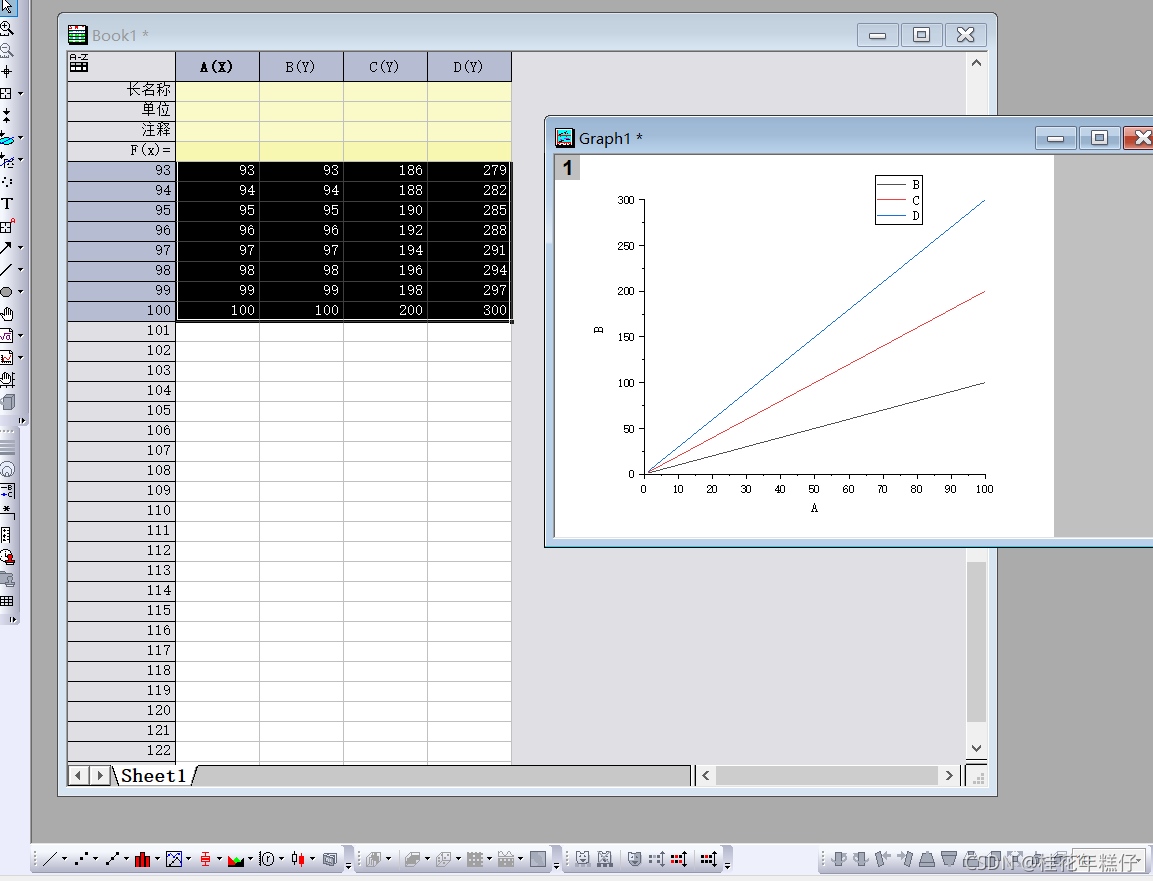

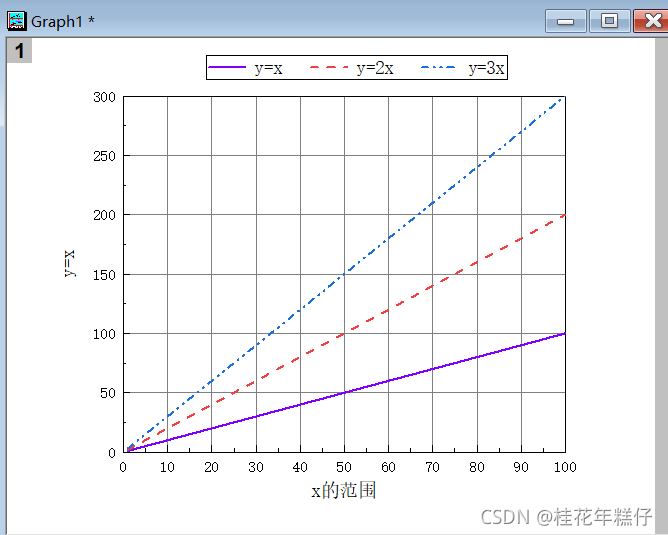

效果如下图所示：

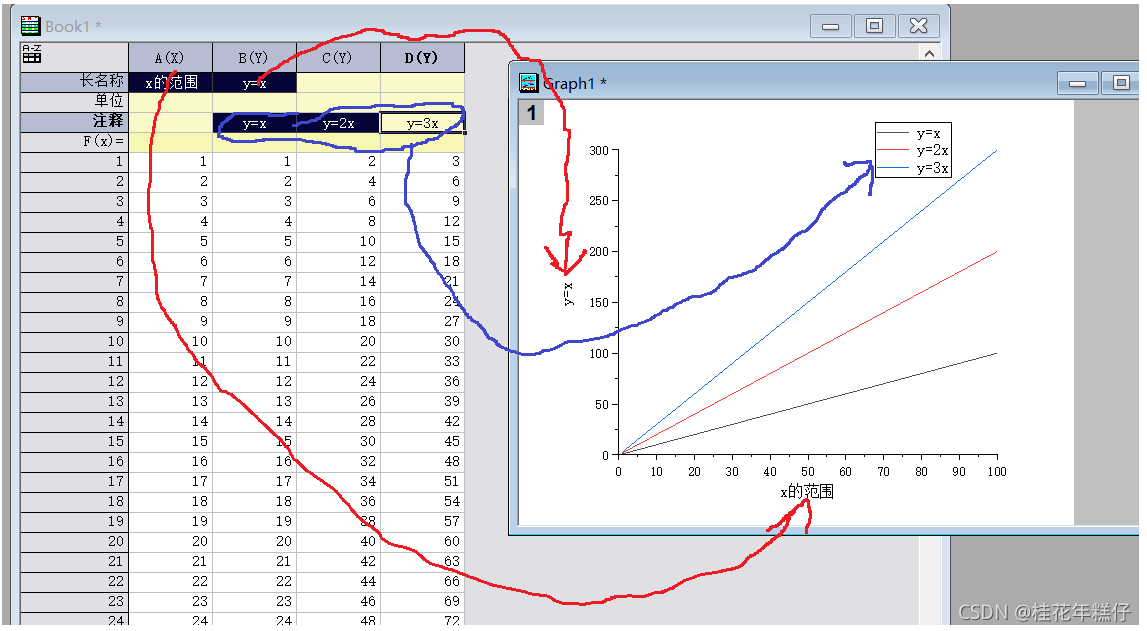

如果在Book1中加入以下描述，图片也会不一样哦，这点可以根据自己的需要进行添加，或者生成了图片之后再添加也是一样的。

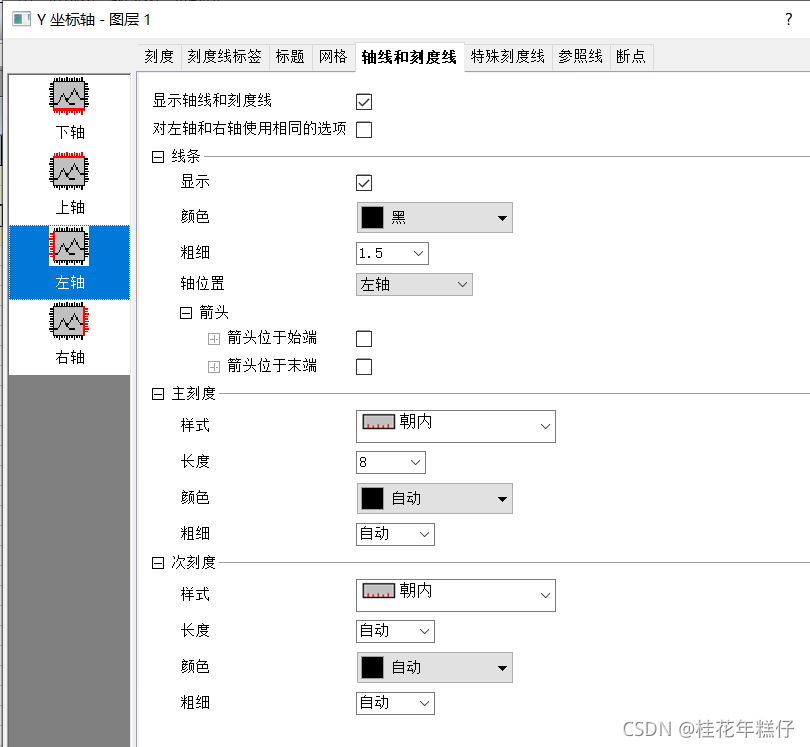

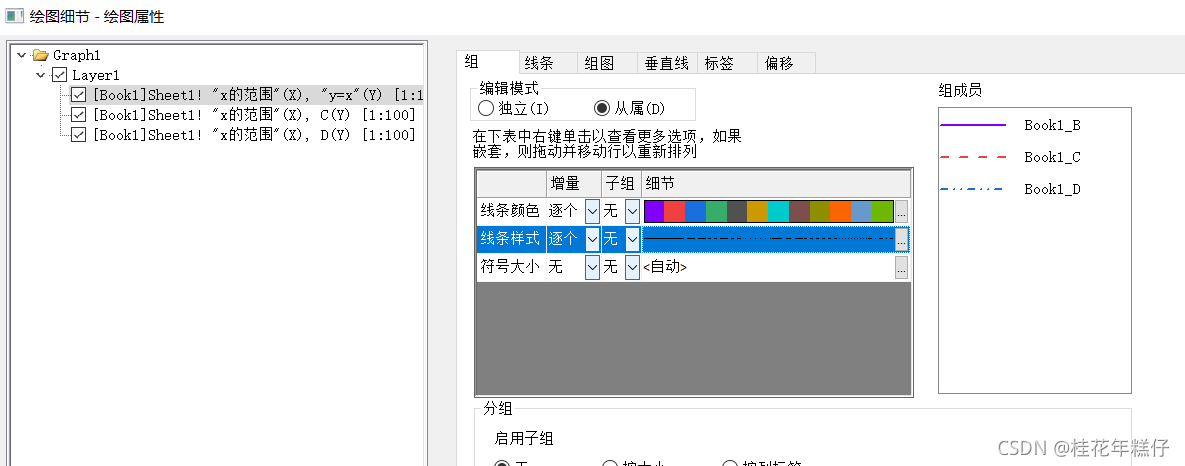

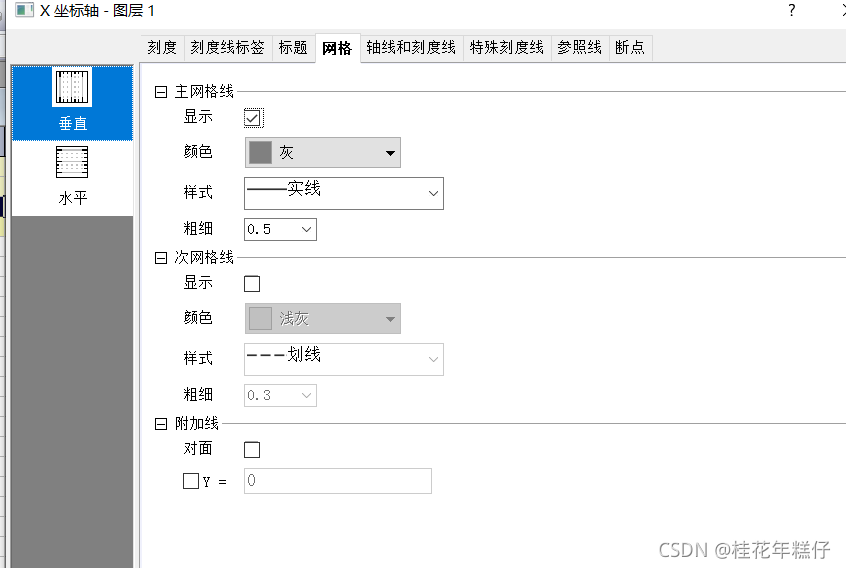

除此之外，我们还可以对图中的坐标轴，线条类型，线条尺寸，中英文字体的格式进行详细的修改，origin的功能真的很丰富，哪怕是很小的图也能很清晰，期待你的探索。

最后

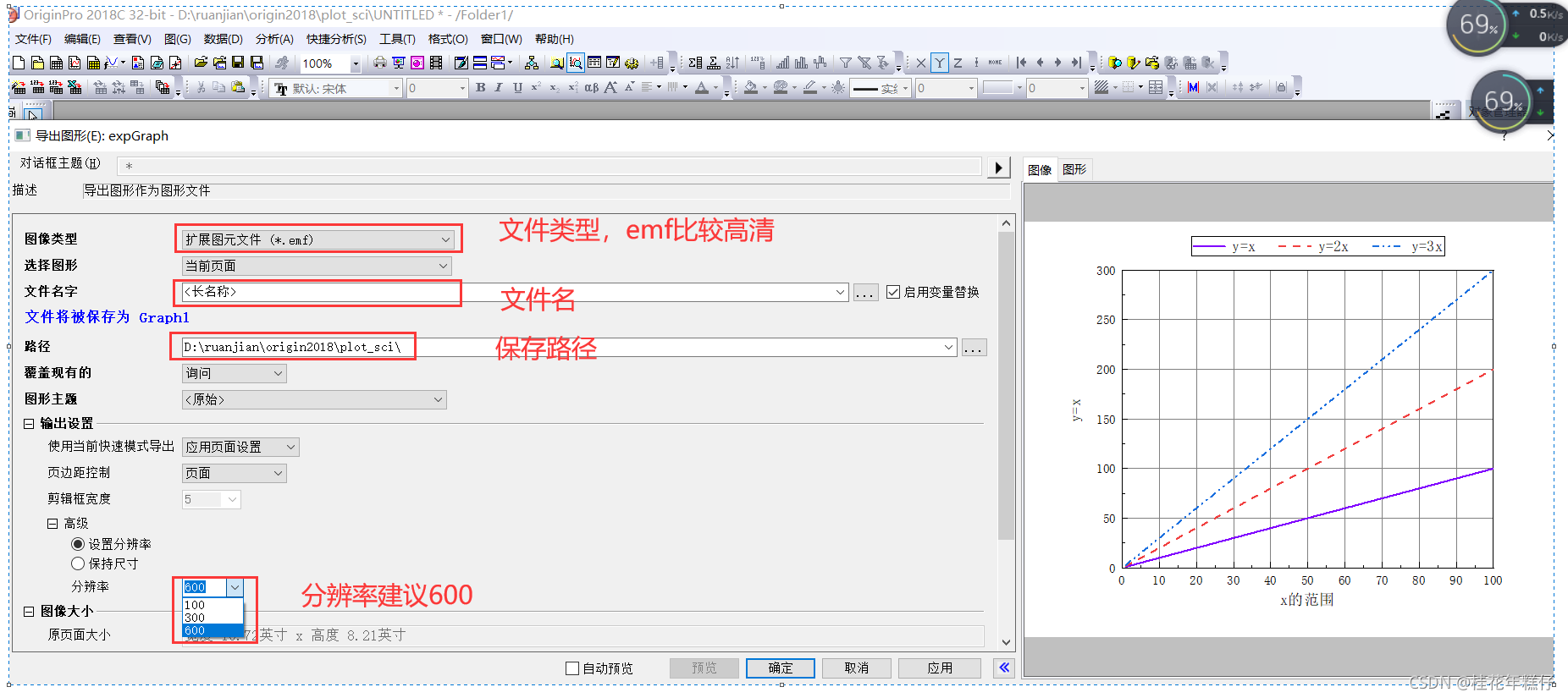

如果需要导出的画，建议按下面的方式进行导出。

---

制作不易，觉得本文内容对你有所帮助的话，希望能点赞收藏，你的鼓励是对我最大的支持！还可以看看我的其他博客，说不定会对你有所帮助！
