大侠们，江湖偌大，有缘相见，欢迎一叙，今天来聊一聊如何将FPGA程序固化到外部Flash存储器。

在我们刚开始学习FPGA的时候，我们一般都是将编译后生成的.sof文件（针对于Altera器件）通过JTAG方式下载到FPGA内部，但是我们会发现，给FPGA重新上电之后，我们之前给它下载的程序已经丢失了，如果我们还想让FPGA跑上次的功能就必须再下载一次程序。出现这个问题，是因为我们的程序并没有存到FPGA外接的配置芯片中，只是存在FPGA内部的SRAM。

为了解决这个问题，使我们的FPGA重新上电后不丢失之前下载的程序，我们可以把.sof文件转成.jic文件，然后通过JTAG方式下载到FPGA中去，就可以解决这个问题了。

下面我们说一下把.sof文件转成.jic文件的步骤：

1、打开编译过并产生了.sof文件的工程；

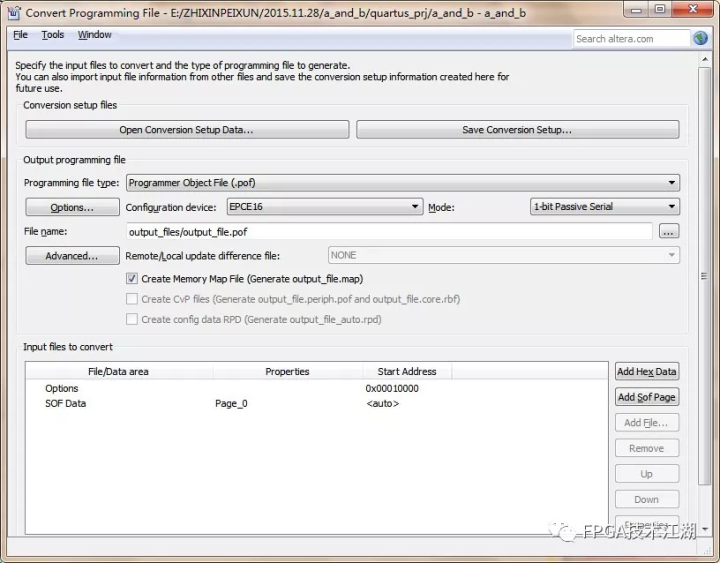

2、点击File菜单下的Convert Programming Files…命令，出现如下界面；

3、参考下图修改配置，修改后点击生成；

4、生成之后，在下载的时候，加入刚才生成的.jic文件就可以了。

完
