电容去耦：电源的噪声会影响元器件正常工作，因此添加一个去耦电容
去耦电容的值，可以按C=1/F计算，如即10MHz取0.1μF，100MHz取0.01μF
在这里插入图片描述

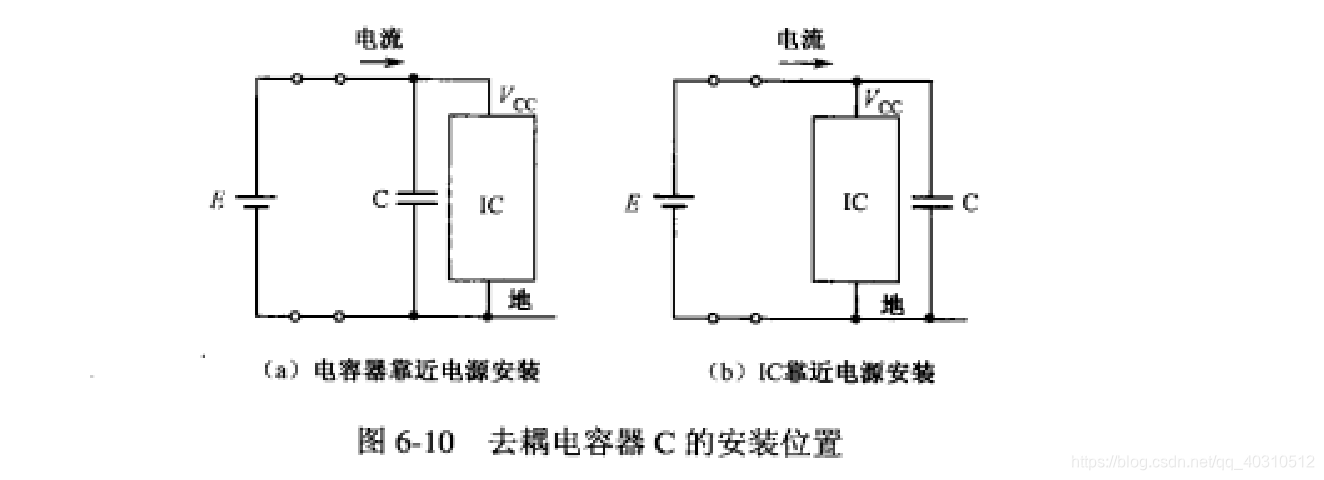

图A，与图B的去耦效果不一样
图A去耦效果强于B，推荐图A，PCB布局去耦电容一定要紧靠芯片的电源
如果安放电容太远，可以使用小面积铺铜代替走线
