自动驾驶-LQR工程实现（调研）

已于 2023-05-14 22:55:12 修改
阅读量1.9k 收藏 3
点赞数
CC 4.0 BY-SA版权
分类专栏： 自动驾驶核心算法与代码 文章标签： LQR
于 2022-07-03 11:51:44 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_40464599/article/details/125582901
本文探讨了LQR控制器在自动驾驶中的应用，详细介绍了离散LQR的求解过程，包括如何求解黎卡提方程，并提供了MATLAB实现的伪代码。文章还提及后续将使用C++进行工程实现，分享了C++代码片段和相关资源链接。

LQR控制器比PID要高级的一种算法，笔者找了一些资料，也做了一些笔记。如下：

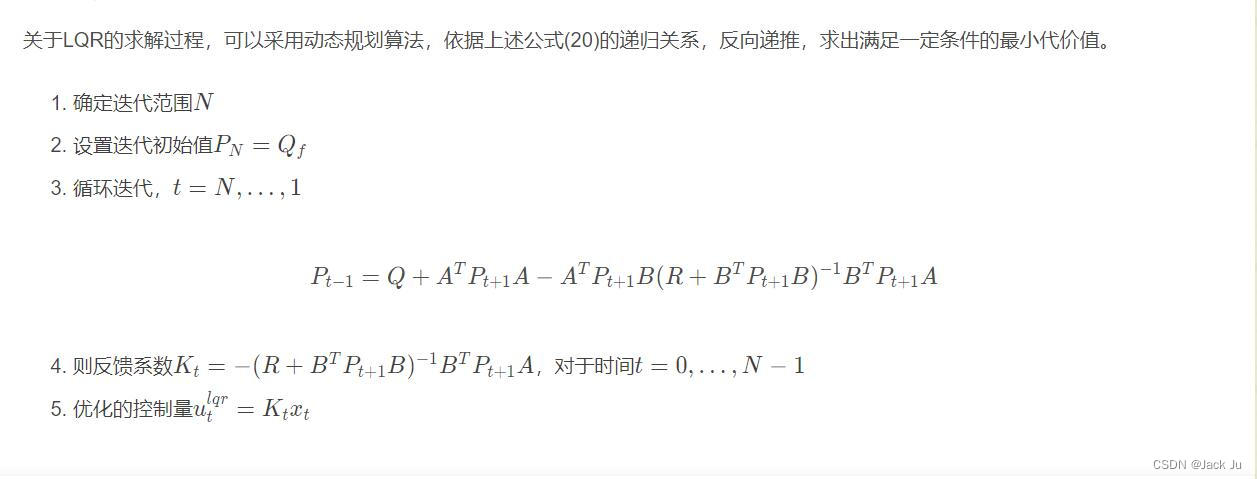

离散LQR求解过程如下所示：
在这里插入图片描述
（一）流程需要求解黎卡提方程，即为第三步，关于黎卡提方程的离散求解伪代码如下（包含整个LQR步骤）：

LQR(Actual State x, Desired State xf, Q, R, A, B, dt):
        x_error =<
