Altera内部结构（三）：Cyclone IV芯片结构之内存块（M9K）

在Cyclone IV系列芯片中，嵌入式块RAM（BRAM）的结构都是M9K，当然在进行设计时，如果我们的逻辑资源足够，我们也可以使用逻辑资源（也就是分布式RAM）。如果逻辑资源紧张，可以指定使用BRAM。

在Verilog中，有时候会使用类似C语言等高级语言的数组定义，定义一个有深度和宽度的存储器

如：reg [7:0] fifo_buffer [7:0]；

一般，编译器会默认认为，这个fifo_buffer是使用的是分布式ram，也就是FPGA内部逻辑资源LUT，但是当需要的fifo_buffer大的话，使用逻辑资源太浪费，我们可以告诉编译器我们使用BRAM。使用方法如下：

( ram_style = “block” ) reg [10:0] fifo_buffer [7:0]；这样就会使用BRAM了。

但是，需要注意的是，因为使用的是BRAM，而在Cyclone IV中的BRAM的读写有时钟和读写使能控制。所以不能像分布式ram那样可以随读随写。

所以BRAM（M9K）常用来配置成RAM、ROM、FIFO等。

如图，可以看到，EP4CE10F17C8一共有46个M9K，每个M9K 9kbit，46 * 9 * 1024 = 423936 bit，刚好，总的内存423936 bit。

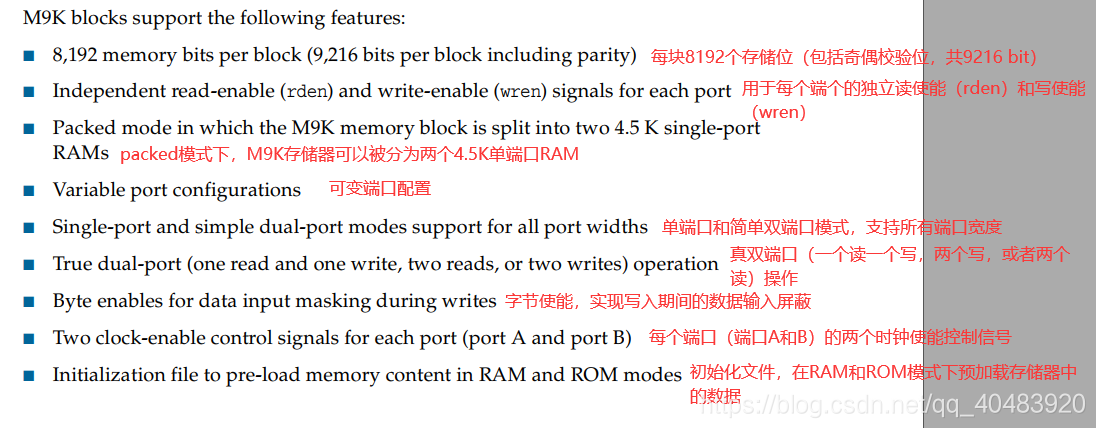

M9K特性如下：


可以看到，不同数据深度和数据宽度最终能够使用的M9K最大资源都不一样。
如果数据宽度为1、2、4、8、16、32，那么最终一个M9K只能使用8192 bit的内存；
但是当数据宽度为9、18、36的话，最多就能够使用整个M9K的内存9216 bit。

并且如果配置成真双口RAM和ROM的话，数据宽度不能是32和36。

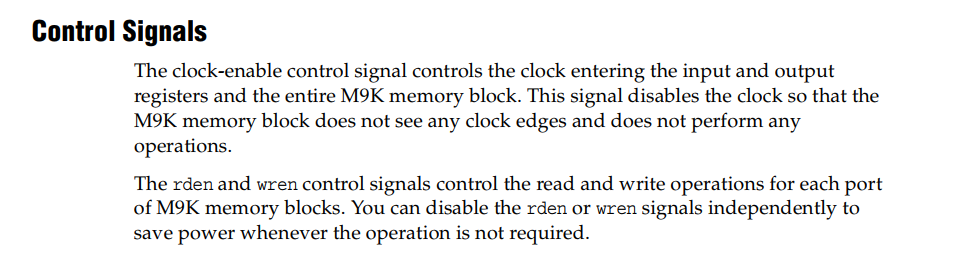

可以通过时钟使能控制信号将时钟禁用，从而M9K不会检测到任何时钟边沿，所以不会执行任何操作。
读写使能控制信号可以控制M9K每个端口的读写操作。当不需要读写操作时，可以将wren和rden禁用，从而降低功耗。

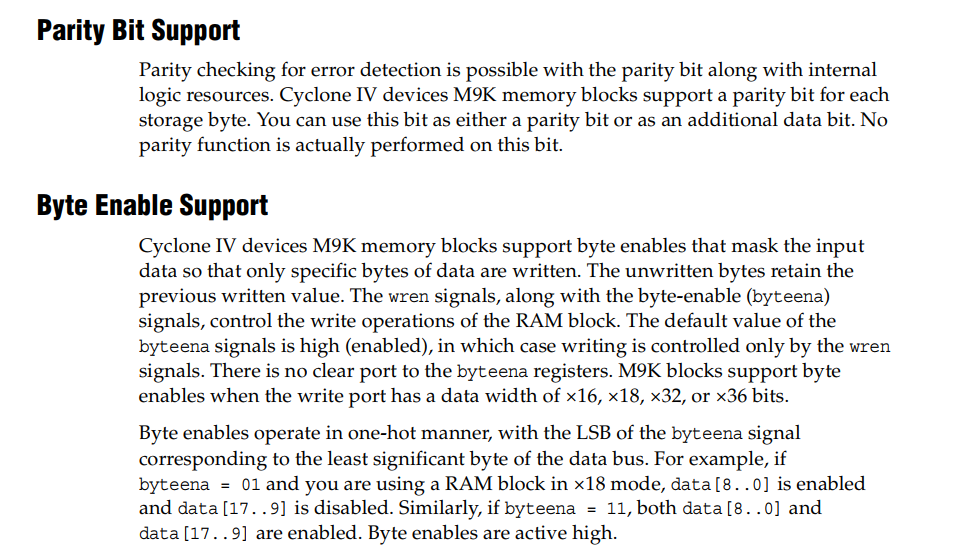

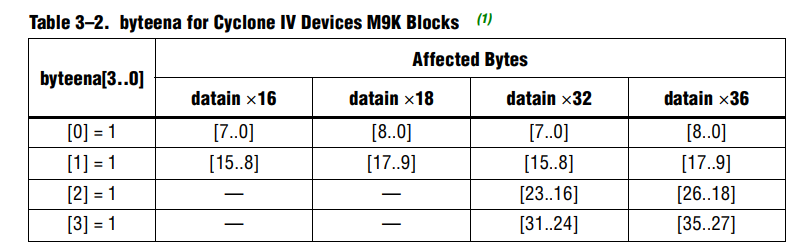

另外还有奇偶校验位支持和字节使能，这个就不作详细介绍了。
