多脉冲实现的方法：

周期性：利用矩形波扩展周期

heaviside 函数：赫维赛德函数单位阶跃函数、阶跃函数或开关函数，它被用在电路的研究中，用来表示电闸接通的瞬时电路中电流或电压的突然变动。

heaviside()_heaviside函数-CSDN博客

flsmhs ，平滑的阶跃函数，或 Heaviside 函数，在阶跃的两侧具有连续的一阶导数和过冲。过冲确保从 0 到无穷大的积分是正确的。y=flsmhs（x，scale）通过在区间内平滑过渡来近似逻辑表达式 y = （x>0） < x < scale ;也就是说，scale 值是 smoothing zone s 的一半。fldsmhs 是平滑的 Heaviside 函数的导数。

flsmsign ，具有连续一阶导数的平滑符号函数。y = flsmsign（x，scale）通过在 interval − scale < x < scale .fldsmSign 是 Smoothed Sign 函数的导数。

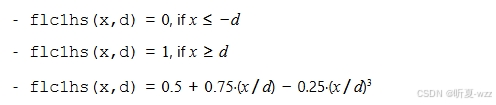

flc1hs ，一个平滑的 Heaviside 函数，具有连续的一阶导数，没有过冲。它的语法类似于刚才描述的函数。flc1hs 的定义如下：

要在区间 [ a ， b ] 上创建一个平滑矩形，其中包含一个连续导数和一个平滑区域 s ，请使用 flc1hs（x-a，0.5*s）-flc1hs（x-b，0.5*s）。同样，您使用 flc2hs（x-a，0.5*s）-flc2hs（x-b，0.5*s）定义区间 [ a ， b ] 上具有两个连续导数和一个平滑区域 s 的平滑矩形。

这些函数可以作为预定义的Step函数的补充和扩展。在区间尺度<x<尺度中，函数flsmhs和flsmsign由一个七次多项式定义，使得二阶导数连续。此外，0阶、1阶和2阶矩分别与Heaviside函数和sign函数的矩一致。这意味着函数有小的超调。

Specifying Discontinuous Functions

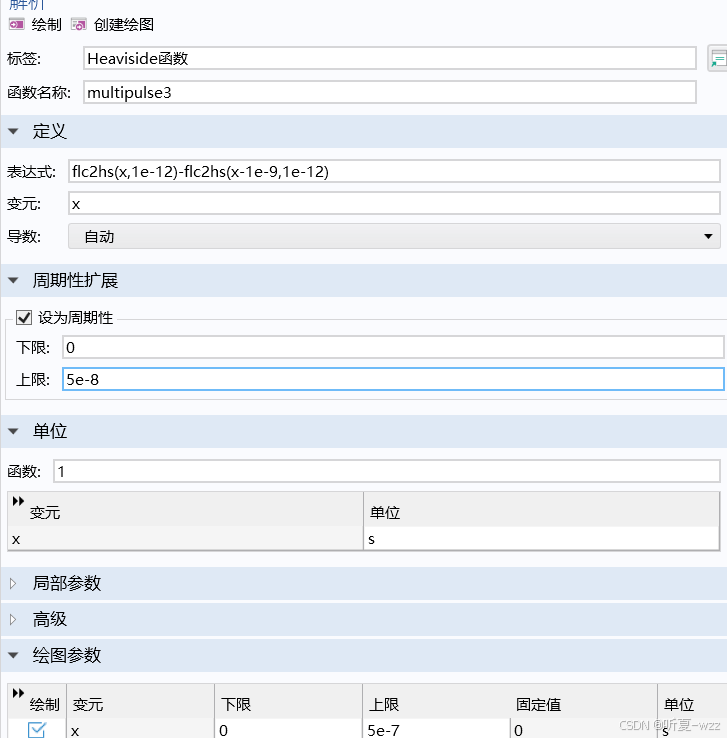

heaviside 函数：flc2hs(x,1e-12) - flc2hs(x-1e-9,1e-12)

flc2hs(x,1e-12): 中心为零，间距为1e-12

flc2hs(x-1e-9,1e-12)：中心为1e-9, 间距为1e-12

周期性扩展上线，5e-8, 占空比：1e-9/5e-8 $\rightarrow$ 1:(50-1)

heaviside 函数常用于动网格的设置等，可调节其中的参数，使网格计算更易收敛，或使边界初始值和域的初始值一致

逻辑表达式：

函数定义时可能会出现的问题：前几个脉冲可以加上去，后面几个脉冲无法加上，可能原因：刚开始求解时步长小，当占空比相当时，即占的比例和空的比例相当时，步长会一直很小，就不会出现这种问题，但当占空比非常小时，即脉冲段的比例非常小时（纳秒、飞秒加工），第一个脉冲可以加载，当空的时候，步长是一直增大的，等增大到几个脉冲之后，可能一个步长已经大于一个脉冲的长度，导致直接跳过这个脉冲。

解决方法：在瞬态求解器中设置，最大步长小于脉冲段长度，最高相等，可以设置为其一半

引发的问题，求解时间大幅增大，但脉冲个数不多时可以考虑使用（10多个），同时，求解器采用的步长为精确，初始步长需要较小

使用函数时，有没有方法可以在其开始下一个周期时重新初始化，

事件接口：隐式事件

显式事件

显示事件处理知道载荷变化的具体时间，而隐式事件处理不知道载荷变化的具体时间，但可以是对温度等物理量的监测。

一、问题描述
在求解一个瞬态模型，其中的载荷发生瞬时变化，但求解器似乎忽略了载荷的这些变化。如何使求解器正确识别载荷变化时间？例如在电磁场和温度场的结合中，电磁场的变化是很快的，但是温度的变化是一个积累的过程，有时候需要仿真几十分钟或者几小时才会达到平衡态，如果按照电磁场来设置求解步长将导致求解非常大，而按照温度场来设置求解步长，对模型施加一个持续时间相对较短的脉冲载荷，除非使用非常严格的求解器容差，否则软件可能会跳过它。

二、接口介绍
在这样的情况下，我们可以将这种瞬间的载荷变化告知求解器，这可以通过事件接口完成。
此接口通过添加物理场加入模型：数学 > 常微分和微分代数方程接口 > 事件。事件接口包含四个特征：离散状态、指示器状态、显式事件和隐式事件。事件被触发时，默认情况下，它将根据之前的解和新载荷对所有变量进行一致初始化。如果希望一些（或所有）离散状态、全局变量或场变量发生突变，可以选择将其重新初始化为不同的值。
————————————————
