一、节点功能概述

法线混合节点（Normal Blend Node）是 Unity Shader Graph 中用于合并两个法线贴图的专用工具，通过特定算法将输入的法线向量 A 和 B 混合，生成新的法线向量。该节点在材质细节叠加、动态模型变形和程序化纹理生成中具有关键作用，核心优势在于：

双法线融合：支持两种混合模式（Default/Reoriented）处理不同场景需求
自动归一化：输出始终为单位法线向量，确保光照计算正确性
性能高效：底层实现为纯数学运算，无额外纹理采样开销

二、端口与参数详解

2.1 端口配置

端口名称	方向	数据类型	描述
A	输入	Vector 3	第一个法线向量（通常为基础法线）
B	输入	Vector 3	第二个法线向量（通常为叠加法线）
Out	输出	Vector 3	混合并归一化后的法线向量

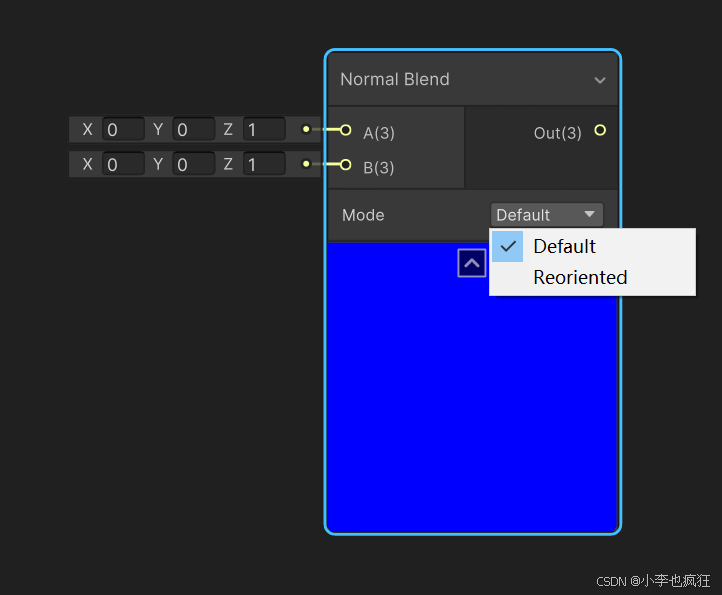

2.2 混合模式（Mode）解析

2.2.1 Default 模式

原理：直接混合法线贴图的 RGB 通道，适用于叠加细节法线

绿色通道（G）和红色通道（R）直接相加
蓝色通道（B）采用乘法混合
最终结果归一化为单位向量

2.2.2 Reoriented 模式

原理：基于法线重定向算法，适用于不同空间法线的融合

将法线 A 转换到切线空间
与法线 B 进行方向重定向混合
保持法线方向的物理正确性

三、数学原理与代码解析

3.1 Default 模式算法

hlsl

void Unity_NormalBlend_float(float3 A, float3 B, out float3 Out)
{
    Out = normalize(float3(A.rg + B.rg, A.b * B.b));
}

解析：

通道混合：
- 切线空间中法线的 XY 分量（RG 通道）直接相加
- Z 分量（B 通道）采用乘法混合（保留深度信息）
归一化处理：normalize函数确保输出为单位向量，避免光照计算误差

3.2 Reoriented 模式算法

hlsl

void Unity_NormalBlend_Reoriented_float(float3 A, float3 B, out float3 Out)
{
    float3 t = A.xyz + float3(0.0, 0.0, 1.0);
    float3 u = B.xyz * float3(-1.0, -1.0, 1.0);
    Out = (t / t.z) * dot(t, u) - u;
}

解析：

切线空间转换：t = A + (0,0,1)将法线 A 转换到以 (0,0,1) 为基准的切线空间
方向重定向：
- u对法线 B 进行 XY 分量取反（适配不同法线贴图 conventions）
- 通过点积dot(t, u)计算方向相似度
混合公式：(t/t.z)*dot(t,u) - u实现法线方向的重定向融合

四、应用场景与实战案例

4.1 角色装备法线混合

场景：盔甲细节叠加

需求：基础盔甲法线与装饰纹路法线融合
实现：
- A 端口：盔甲主体法线（大尺度凹凸）
- B 端口：装饰纹路法线（小尺度细节）
- 模式：Default

Shader 逻辑：

hlsl

float3 baseNormal = UnpackNormal(tex2D(_BaseNormalTex, uv));
float3 detailNormal = UnpackNormal(tex2D(_DetailNormalTex, uv * 4));
float3 finalNormal = Unity_NormalBlend_float(baseNormal, detailNormal);

4.2 地形法线混合

场景：地形材质过渡

需求：草地与岩石法线的平滑过渡
步骤：
- A 端口：草地法线
- B 端口：岩石法线
- 混合权重：基于高度图控制

效果代码：

csharp

// C#脚本控制混合权重
material.SetFloat("_BlendWeight", heightMapValue);

4.3 动态变形法线处理

场景：布料褶皱动态生成

需求：基础法线与动态褶皱法线融合
模式选择：Reoriented
优势：
- 保持动态法线的方向一致性
- 避免 Default 模式下的法线方向冲突

五、使用技巧与优化策略

5.1 模式选择指南

应用场景	推荐模式	优势
静态细节叠加	Default	简单高效，保留细节层次
不同空间法线融合	Reoriented	保持法线方向物理正确
动态变形物体	Reoriented	适应法线方向变化
