ShaderGraph节点解析(十六):法线强度节点（Normal Strength Node）详解

法线强度节点（Normal Strength Node）是 Unity Shader Graph 中用于调整法线贴图凹凸强度的专用工具。它通过数学变换修改法线向量的 XY 分量（切线空间中的水平偏移），同时保持 Z 分量的稳定性，从而在不破坏法线单位向量性质的前提下，实现凹凸效果的强弱控制。该节点在材质细节调整、性能优化和动态效果制作中具有重要作用，核心优势在于：

精确强度控制：通过 Strength 参数线性调节法线凹凸程度（0-1 范围）
物理正确性：保持法线向量归一化，确保光照计算准确
无损调整：强度为 1 时完全保留原始法线信息

二、端口与参数详解

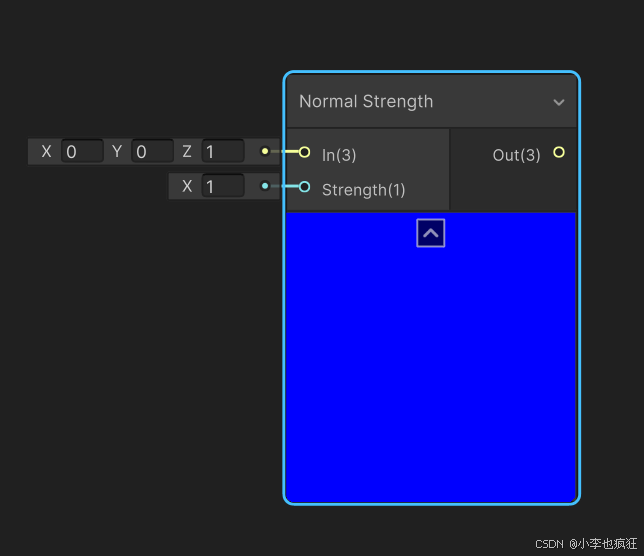

2.1 端口配置

端口名称	方向	数据类型	描述
In	输入	Vector 3	待调整的法线向量（切线空间）
Strength	输入	Float	强度值（0-1，0 为平坦法线）
Out	输出	Vector 3	调整后的法线向量

2.2 核心参数逻辑

Strength=0：输出平坦法线(0, 0, 1)，消除所有凹凸效果
Strength=1：输出原始法线，无任何修改
0<Strength<1：按比例缩小法线的 XY 分量，减弱凹凸效果

三、技术原理解析

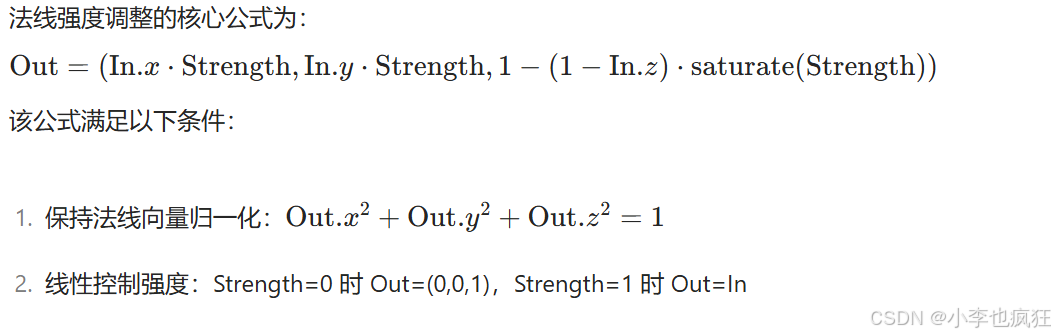

3.1 数学公式推导

3.2 生成代码解析

hlsl

void Unity_NormalStrength_float(float3 In, float Strength, out float3 Out)
{
    Out = float3(In.rg * Strength, lerp(1, In.b, saturate(Strength)));
}

代码关键点：

XY 分量处理：直接乘以 Strength，线性缩放凹凸偏移量
Z 分量处理：使用lerp(1, In.b, saturate(Strength))确保：
- Strength=0 时 Z=1（平坦法线）
- Strength=1 时 Z=In.b（原始法线）
数值稳定性：saturate(Strength)将强度限制在 [0,1] 范围

四、应用场景与实战案例

4.1 材质细节动态调节

场景：武器磨损程度可视化

需求：随使用时间增加，武器表面划痕细节逐渐减弱

实现：

csharp

// C#脚本控制强度
float wearProgress = GetWearProgress(); // 0-1
material.SetFloat("_NormalStrength", 1 - wearProgress);

效果：新武器细节清晰，磨损后凹凸效果减弱

4.2 性能优化策略

场景：移动端 LOD 切换

需求：远距离物体使用低强度法线，减少光照计算开销
策略：
- 远距离：Strength=0.5
- 中距离：Strength=0.8
- 近距离：Strength=1
优势：在视觉损失可接受的前提下，降低 GPU 负载

4.3 动态变形效果

场景：角色肌肉膨胀动画

需求：角色发力时肌肉法线强度增强

实现：

hlsl

// Shader中结合动画参数
float muscleIntensity = _Time.y * 0.5; // 模拟肌肉收缩动画
float3 adjustedNormal = Unity_NormalStrength_float(baseNormal, muscleIntensity);

五、使用技巧与注意事项

5.1 强度与光照关系

强度变化会影响表面光照的高光和阴影：
- 高强度：高光区域更小、更锐利
- 低强度：高光区域更大、更柔和

5.2 与其他节点配合

1. 与法线混合节点（Normal Blend Node）配合

hlsl

float3 baseNormal = UnpackNormal(_BaseNormalMap);
float3 detailNormal = UnpackNormal(_DetailNormalMap);
float3 blendedNormal = Unity_NormalBlend_float(baseNormal, detailNormal);
float3 finalNormal = Unity_NormalStrength_float(blendedNormal, _DetailStrength);

2. 与高度转法线节点（Normal From Height Node）配合

hlsl

float height = tex2D(_HeightMap, uv).r;
float3 normal = Unity_NormalFromHeight_Tangent_float(height, _HeightStrength);
normal = Unity_NormalStrength_float(normal, _FinalStrength);
