常用滤波电路

滤波电路

1、无源滤波电路

无源滤波电路的结构简单，易于设计，但它的通带放大倍数及其截止频率都随负载而变化，因而不适用于信号处理要求高的场合。

2、有源滤波电路

有源滤波电路的负载不影响滤波特性，因此常用于信号处理要求高的场合。有源滤波电路一般由RC网络和集成运放组成，因而必须在合适的直流电源供电的情况下才能使用，同时还可以进行放大。

滤波电路作用

滤波电路的基本作用是让某种频率的电流通过或阻止某种频率的电流通过。另外是尽可能减小脉动的直流电压中的交流成分，保留其直流成分，使输出电压纹波系数降低，波形变得比较平滑。

滤波电路四种基本类型

1、理想低通滤波器

图是理想低通滤波器，它允许低频信号无损耗地通过滤波器，当信号频率超过截止频率后，信号的衰减为无穷大。

2、理想高通滤波器

图是理想高通滤波器，它与理想低通滤波器正好相反，允许高频信号无损耗地通过滤波器，当信号频率低于截止频率后，信号的衰减为无穷大。

3、理想带通滤波器

下图是理想带通滤波器，它允许某一频带内的信号无损耗地通过滤波器，频带外的信号衰减为无穷大。

4、理想带阻滤波器

下图是理想带阻滤波器，它让某一频带内的信号衰减为无穷大，频带外的信号无损耗地通过滤波器。

电感滤波

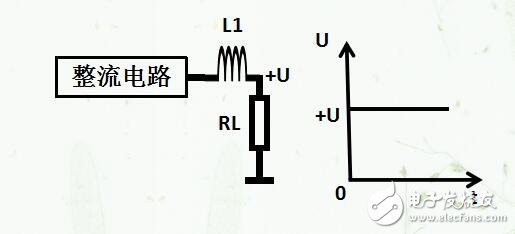

图所示是电感滤波原理图。由于电感L1对直流电相当于通路，这样整流电路输出的直流电压直接加到负载RL上。

对于整流电路输出的交流成分，因L1电感量较大，感抗较大，对交流成分产生很大的阻碍作用，阻止了交流电通过C1流到加到负载RL。这样，通过电感L1的滤波，从单向脉动性直流电中取出了所需要的直流电压+U。

滤波电感L1的电感量越大，对交流成分的感抗越大，使残留在负载RL上的交流成分越小，滤波效果就越好，但直流电阻也会增大。

电感滤波电路

电感滤波的波形图如下图所示。根据电感的特点，当输出电流发生变化时，L中将感应出一个反电势，使整流管的导电角增大，其方向将阻止电流发生变化。

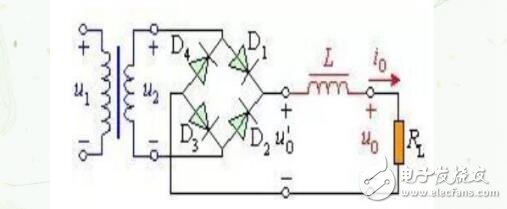

在桥式整流电路中，当u2正半周时，D1、D3导电，电感中的电流将滞后u2不到90°。当u2超过90°后开始下降，电感上的反电势有助于D1、D3继续导电。当u2处于负半周时，D2、D4导电，变压器副边电压全部加到D1、D3两端，致使D1、D3反偏而截止，此时，电感中的电流将经由D2、D4提供。由于桥式电路的对称性和电感中电流的连续性，四个二极管D1、D3；D2、D4的导电角θ都是180°，这一点与电容滤波电路不同。

已知桥式整流电路二极管的导通角是180°，整流输出电压是半个半个正弦波，电感滤波电路，二极管的导通角也是180°电感滤波电路输出的电压平均值为：
要注意电感滤波电路的电流必须要足够大，即RL不能太大，应满足wL>>RL，此时IO（AV）可用下式计算：
由于电感的直流电阻小，交流阻抗很大，因此直流分量经过电感后的损失很小，但是对于交流分量，在wL和上分压后，很大一部分交流分量降落在电感上，因而降低了输出电压中的脉动成分。电感L愈大，RL愈小，则滤波效果愈好，所以电感滤波适用于负载电流比较大且变化比较大的场合。采用电感滤波以后，延长了整流管的导电角，从而避免了过大的冲击电流。
