1. 模式引出-智能生活项目需求
-
我们买了一套智能家电,有照明灯、风扇、冰箱、洗衣机,我们只要在手机上安装app就可以控制对这些家电工作。
-
这些智能家电来自不同的厂家,我们不想针对每一种家电都安装一个App,分别控制,我们希望只要一个app就可以控制全部智能家电。
-
要实现一个app控制所有智能家电的需要,则每个智能家电厂家都要提供一个统一的接口给app调用,这时 就可以考虑使用命令模式。
-
命令模式可将“动作的请求者”从“动作的执行者”对象中解耦出来.
-
在我们的例子中,动作的请求者是手机app,动作的执行者是每个厂商的一个家电产品
2. 命令模式基本介绍
-
命令模式(Command Pattern):在软件设计中,我们经常需要向某些对象发送请求,但是并不知道请求的接收者是谁,也不知道被请求的操作是哪个,我们只需在程序运行时指定具体的请求接收者即可,此时,可以使用命令模式来进行设计
-
命名模式使得请求发送者与请求接收者消除彼此之间的耦合,让对象之间的调用关系更加灵活,实现解耦。
-
在命名模式中,会将一个请求封装为一个对象,以便使用不同参数来表示不同的请求(即命名),同时命令模式也支持可撤销的操作。
-
通俗易懂的理解:将军发布命令,士兵去执行。其中有几个角色:将军(命令发布者)、士兵(命令的具体执行者)、命令(连接将军和士兵)。Invoker是调用者(将军),Receiver是被调用者(士兵),MyCommand是命令,实现了Command接口,持有接收对象

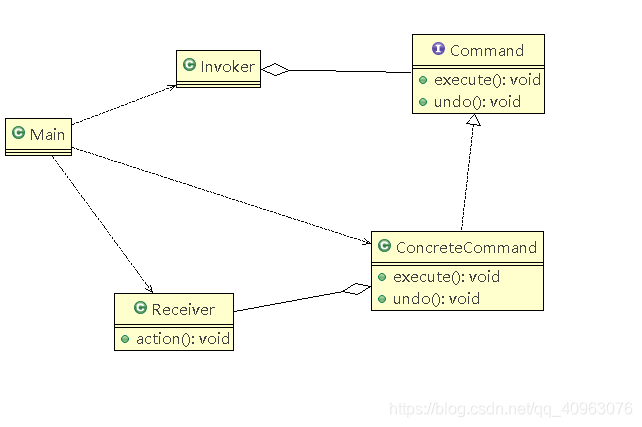

2.1 命令模式的原理类图
2.2 对原理类图的说明-即(命名模式的角色及职责)
-
Invoker 是调用者角色
-
Command: 是命令角色,需要执行的所有命令都在这里,可以是接口或抽象类
-
Receiver: 接受者角色,知道如何实施和执行一个请求相关的操作
-
ConcreteCommand: 将一个接受者对象与一个动作绑定,调用接受者相应的操作,实现execute
3. 方案实现

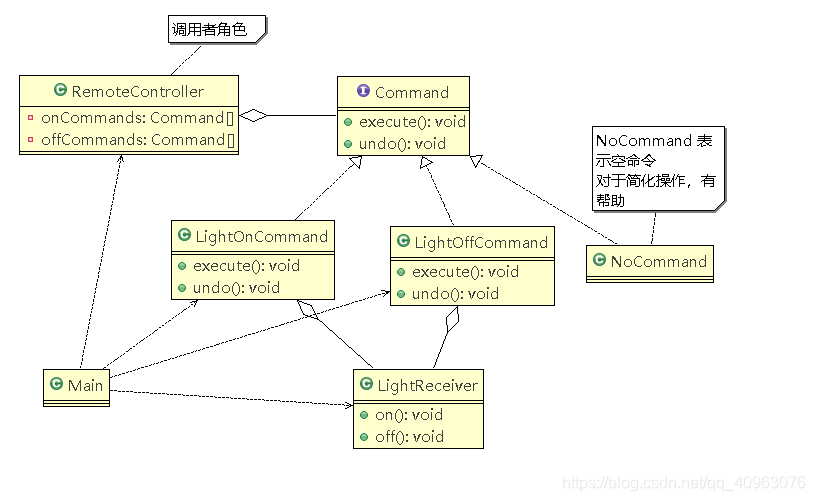

UML类图
先只考虑电灯的开关
其中有一个特殊的空命令,用于初始化,在调用命令的时候可以省去判断命令是否为null
Command.java
// 命令接口
public interface Command {
public void execute();
public void undo();
}
LightReceiver.java
// 接收者
public class LightReceiver {
public void on() {
System.out.println("电灯打开了");
}
public void off() {
System.out.println("电灯关闭了");
}
}
LightOffCommand.java
// 具体的命令
public class LightOffCommand implements Command {
// 聚合一个接收者
private LightReceiver lightReceiver;
// 为方便初始化,这里直接传入
public LightOffCommand(LightReceiver lightReceiver) {
this.lightReceiver = lightReceiver;
}
@Override
public void execute() {
lightReceiver.off();
}
@Override
public void undo() {
lightReceiver.on();
}
}
LightOnCommand.java
// 具体的命令
public class LightOnCommand implements Command {
// 聚合一个接收者
private LightReceiver lightReceiver;
// 为方便初始化,这里直接传入
public LightOnCommand(LightReceiver lightReceiver) {
this.lightReceiver = lightReceiver;
}
@Override
public void execute() {
lightReceiver.on();
}
@Override
public void undo() {
lightReceiver.off();
}
}
NoCommand.java
/**
* 没有任何命令,即空执行: 用于初始化每个按钮, 当调用空命令时,对象什么都不做 其实,这样是一种设计模式, 可以省掉对空判断
*
* @author Administrator
*
*/
public class NoCommand implements Command {
@Override
public void execute() {
}
@Override
public void undo() {
}
}
RemoteController.java
// 调用者
public class RemoteController {
private Command[] onCommands;
private Command[] offCommands;
private Command undoCommand;
public RemoteController() {
onCommands = new Command[5];
offCommands = new Command[5];
for (int i = 0; i < 5; i++) {
onCommands[i] = new NoCommand();
offCommands[i] = new NoCommand();
}
}
// 给我们的按钮设置你需要的命令
public void setCommand(int no, Command onCommand, Command offCommand) {
onCommands[no] = onCommand;
offCommands[no] = offCommand;
}
// 按下开按钮
public void onButtonWasPushed(int no) { // no 0
// 找到你按下的开的按钮, 并调用对应方法
onCommands[no].execute();
// 记录这次的操作,用于撤销
undoCommand = onCommands[no];
}
// 按下开按钮
public void offButtonWasPushed(int no) { // no 0
// 找到你按下的关的按钮, 并调用对应方法
offCommands[no].execute();
// 记录这次的操作,用于撤销
undoCommand = offCommands[no];
}
// 按下撤销按钮
public void undoButtonWasPushed() {
undoCommand.undo();
}
}
测试Main.java
public class Main {
public static void main(String[] args) {
LightReceiver receiver = new LightReceiver();
LightOffCommand lightOffCommand = new LightOffCommand(receiver);
LightOnCommand lightOnCommand = new LightOnCommand(receiver);
RemoteController controller = new RemoteController();
controller.setCommand(0, lightOnCommand, lightOffCommand);
controller.onButtonWasPushed(0);
controller.undoButtonWasPushed();
}
}
输出结果
这种结构的代码易于扩张,如果需要增加一个开关电视的功能,只需要增加电视的开关命令和电视类即可,不需要修改其他代码
添加开关电视的功能
增加以下类
TvReceiver.java
// 接收者
public class TvReceiver {
public void on() {
System.out.println("电视打开了");
}
public void off() {
System.out.println("电视关闭了");
}
}
TvOffCommand.java
// 具体命令
public class TvOffCommand implements Command {
// 聚合
private TvReceiver tvReceiver;
public TvOffCommand(TvReceiver tvReceiver) {
this.tvReceiver = tvReceiver;
}
@Override
public void execute() {
tvReceiver.off();
}
@Override
public void undo() {
tvReceiver.on();
}
}
TvOnCommand.java
// 具体命令
public class TvOnCommand implements Command {
// 聚合
private TvReceiver tvReceiver;
public TvOnCommand(TvReceiver tvReceiver) {
this.tvReceiver = tvReceiver;
}
@Override
public void execute() {
tvReceiver.on();
}
@Override
public void undo() {
tvReceiver.off();
}
}
测试Main.java
public class Main {
public static void main(String[] args) {
TvReceiver tvReceiver = new TvReceiver();
TvOffCommand tvOffCommand = new TvOffCommand(tvReceiver);
TvOnCommand tvOnCommand = new TvOnCommand(tvReceiver);
controller.setCommand(1, tvOnCommand, tvOffCommand);
controller.onButtonWasPushed(1);
controller.undoButtonWasPushed();
}
}
输出结果
4. 命令模式的注意事项和细节
-
将发起请求的对象与执行请求的对象解耦。发起请求的对象是调用者,调用者只要调用命令对象的execute()方法就可以让接收者工作,而不必知道具体的接收者对象是谁、是如何实现的,命令对象会负责让接收者执行请求的动作,也就是说:”请求发起者”和“请求执行者”之间的解耦是通过命令对象实现的,命令对象起到了纽带桥梁的作用。
-
容易设计一个命令队列。只要把命令对象放到列队,就可以多线程的执行命令
-
容易实现对请求的撤销和重做
-
命令模式不足:可能导致某些系统有过多的具体命令类,增加了系统的复杂度,这点在在使用的时候要注意
-
空命令也是一种设计模式,它为我们省去了判空的操作。在上面的实例中,如果没有用空命令,我们每按下一个按键都要判空,这给我们编码带来一定的麻烦。
-
命令模式经典的应用场景:界面的一个按钮都是一条命令、模拟CMD(DOS命令) 订单的撤销/恢复、触发-反馈机制
