程序员必知的23种设计模式之中介者模式

1. 模式引出-智能家庭项目

1. 智能家庭包括各种设备，闹钟、咖啡机、电视机、窗帘等

2. 主人要看电视时，各个设备可以协同工作，自动完成看电视的准备工作，比如流程为:闹铃响起->咖啡机开始做咖啡->窗帘自动落下->电视机开始播放

1.1 传统方案

1. 创建闹钟、咖啡机、电视机、窗帘的类
2. 在闹钟类调用咖啡机类，咖啡机类中调用窗帘类，依次类推

2. 传统的方式的问题分析

1. 当各电器对象有多种状态改变时，相互之间的调用关系会比较复杂

2. 各个电器对象彼此联系，你中有我，我中有你，不利于松耦合.

3. 各个电器对象之间所传递的消息(参数)，容易混乱

4. 当系统增加一个新的电器对象时，或者执行流程改变时，代码的可维护性、扩展性都不理想 可以考虑中介者模式

3. 中介者模式基本介绍

1. 中介者模式（Mediator Pattern），用一个中介对象来封装一系列的对象交互。中介者使各个对象不需要显式地相互引用，从而使其耦合松散，而且可以独立地改变它们之间的交互

2. 中介者模式属于行为型模式，使代码易于维护

3. 比如MVC模式，C（Controller控制器）是M（Model模型）和V（View视图）的中介者，在前后端交互时起到了中间人的作用

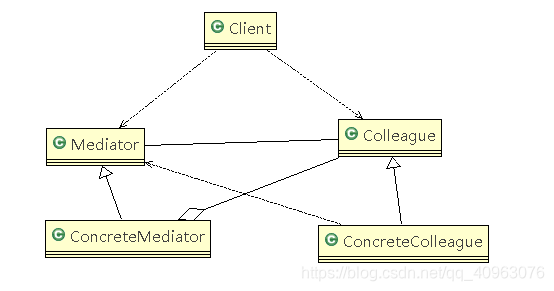

UML类图

3.1 对原理类图的说明-即(中介者模式的角色及职责)

1. Mediator就是抽象中介者,定义了同事对象到中介者对象的接口
2. Colleague 是抽象同事类
3. ConcreteMediator 具体的中介者对象，实现抽象方法，他需要知道所有的具体的同事类，即以-一个集合来管理HashMap,并接受某个同事对象消息，完成相应的任务
4. ConcreteColleague 具体的同事类，会有很多，每个同事只知道自己的行为，而不了解其他同事类的行为(方法)，但是他们都依赖中介者对象

4. 方案修改

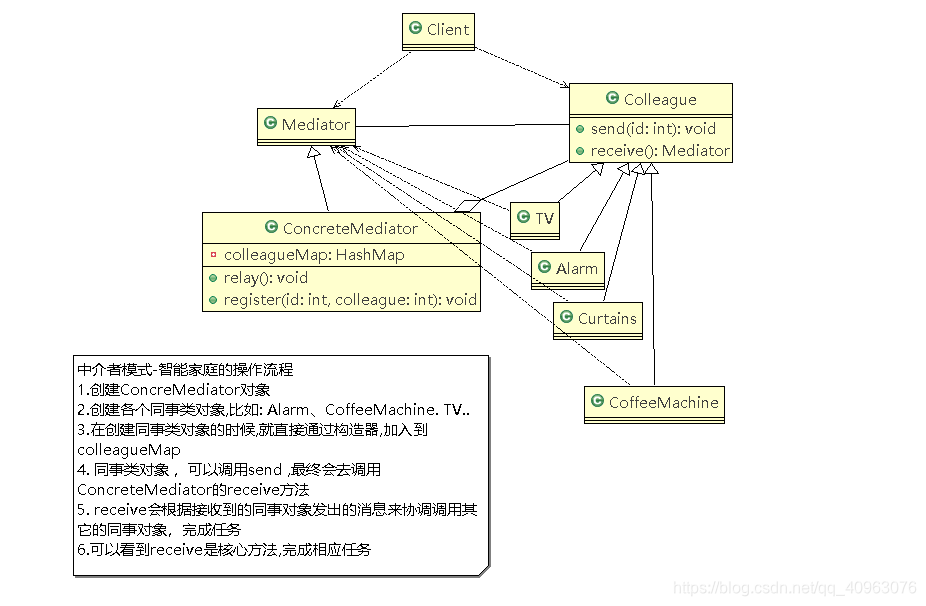

UML类图

Colleague.java

//抽象同事类
public abstract class Colleague {
	protected Mediator mediator;

	public void setMedium(Mediator mediator) {
		this.mediator = mediator;
	}

	public abstract void receive();

	public abstract void send(int id);
}

Mediator.java

//抽象中介者
public abstract class Mediator {
	public abstract void register(int id, Colleague colleague);

	public abstract void relay(int id); // 转发
}

ConcreteMediator.java

//具体中介者
public class ConcreteMediator extends Mediator {
	private HashMap<Integer, Colleague> colleagues = new HashMap<Integer, Colleague>();

	public void register(int id, Colleague colleague) {
		colleagues.put(id, colleague);
	}

	public void relay(int id) {
		Colleague colleague = colleagues.get(id);
		if (colleague != null)
			colleague.receive();
	}
}

CoffeeMachine.java

//具体同事类
public class CoffeeMachine extends Colleague {
	public void receive() {
		System.out.println("CoffeeMaker:收到请求");
		work();
		mediator.relay(3);
	}

	public void send(int id) {
		System.out.println("CoffeeMaker:发出请求");
		mediator.relay(id); // 请中介者转发
	}

	public void work() {
		System.out.println("CoffeeMaker:开始制作咖啡");
	}
}

Curtains.java

//具体同事类
public class Curtains extends Colleague {
	public void receive() {
		System.out.println("Curtains:收到请求");
		work();
		mediator.relay(4);
	}

	public void send(int id) {
		System.out.println("Curtains:发出请求");
		mediator.relay(id); // 请中介者转发
	}

	public void work() {
		System.out.println("Curtains:自动落下");
	}
}

TV.java

//具体同事类
public class TV extends Colleague {
	public void receive() {
		System.out.println("TV:收到请求");
		work();
	}

	public void send(int id) {
		System.out.println("TV:发出请求。");
		mediator.relay(id); // 请中介者转发
	}

	public void work() {
		System.out.println("TV:开始播放");
	}
}

Alarm.java

//具体同事类
public class Alarm extends Colleague {
	public void receive() {
		System.out.println("Alarm:收到请求");
		work();
		mediator.relay(2);
	}

	public void send(int id) {
		System.out.println("Alarm:发出请求");
		mediator.relay(id); // 请中介者转发
	}

	public void work() {
		System.out.println("Alarm:响起");
	}
}

测试Main.java

public class Main {
	public static void main(String[] args) {
		Mediator md = new ConcreteMediator();
		Colleague c1 = new Alarm();
		Colleague c2 = new CoffeeMachine();
		Curtains c3 = new Curtains();
		Colleague c4 = new TV();
		c1.setMedium(md);
		c2.setMedium(md);
		c3.setMedium(md);
		md.register(1, c1);
		md.register(2, c2);
		md.register(3, c3);
		md.register(4, c4);
		c1.send(1);
	}
}

输出结果

5. 中介者模式的注意事项和细节

1. 多个类相互耦合，会形成网状结构, 使用中介者模式将网状结构分离为星型结构，进行解耦

2. 减少类间依赖，降低了耦合，符合迪米特原则

3. 中介者承担了较多的责任，一旦中介者出现了问题，整个系统就会受到影响

4. 如果设计不当，中介者对象本身变得过于复杂，这点在实际使用时，要特别注意
