本文记录了一次使用Quartus与modesim进行联合仿真的经历，遇到的主要问题是modesim打开后无波形显示，通过检查TestBench文件名与Quartus设置的一致性及文件后缀名解决了问题。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

今天初次尝试Quartus与modesimd联仿就遇到了问题，

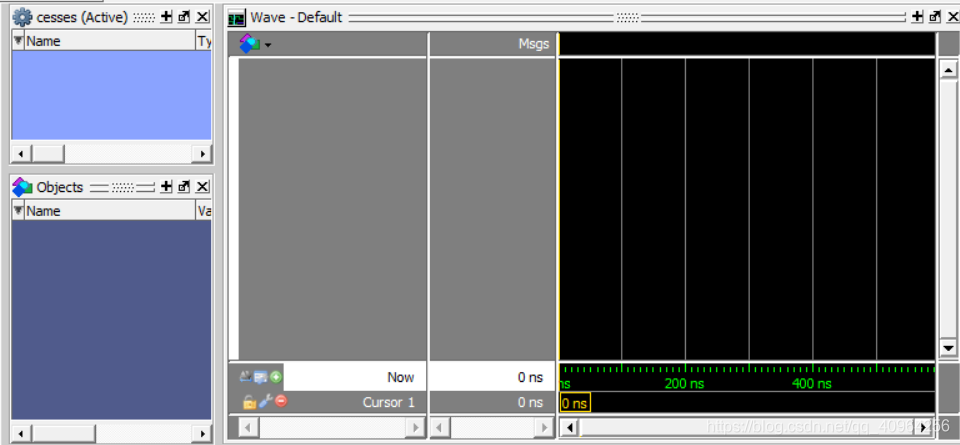

modesim成功打开后发现没有波形出现
在这里插入图片描述
查看下方Transcript有如下报错：
在这里插入图片描述
有木有发现这两个名字不一样，打开Library中的work如下：

这说明我的TestBench文件起名叫 bt.v ; 那tb是怎么回事呢 折腾一阵后发现Quartus设置BenchTest的地方:

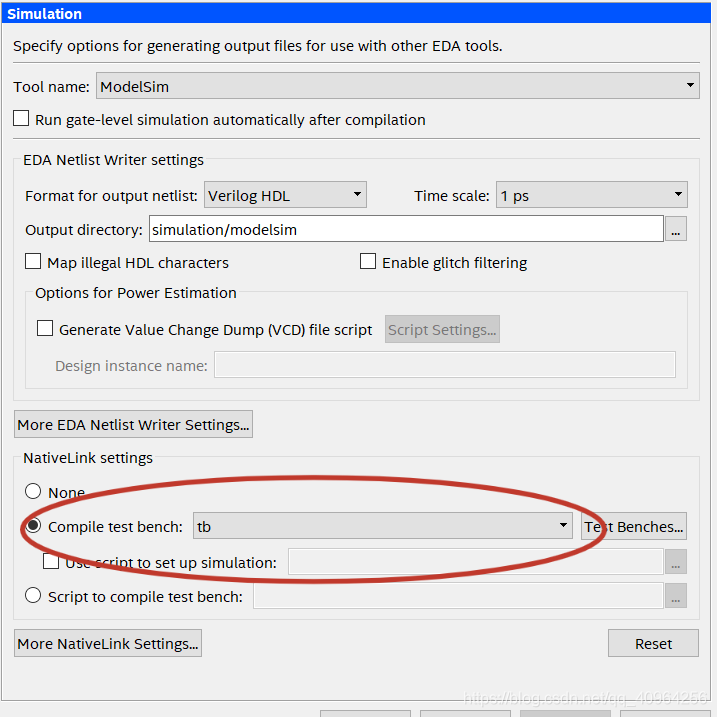

Assignments ==> settings ==> EDA Tool Settings == > Simulation
在这里插入图片描述

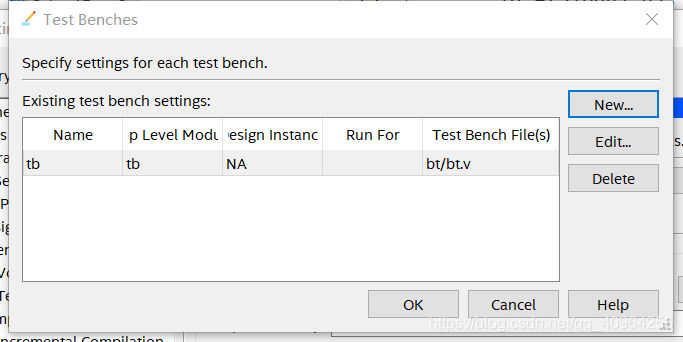

原来这两者不一致了，点击 Test Benches
在这里插入图片描述

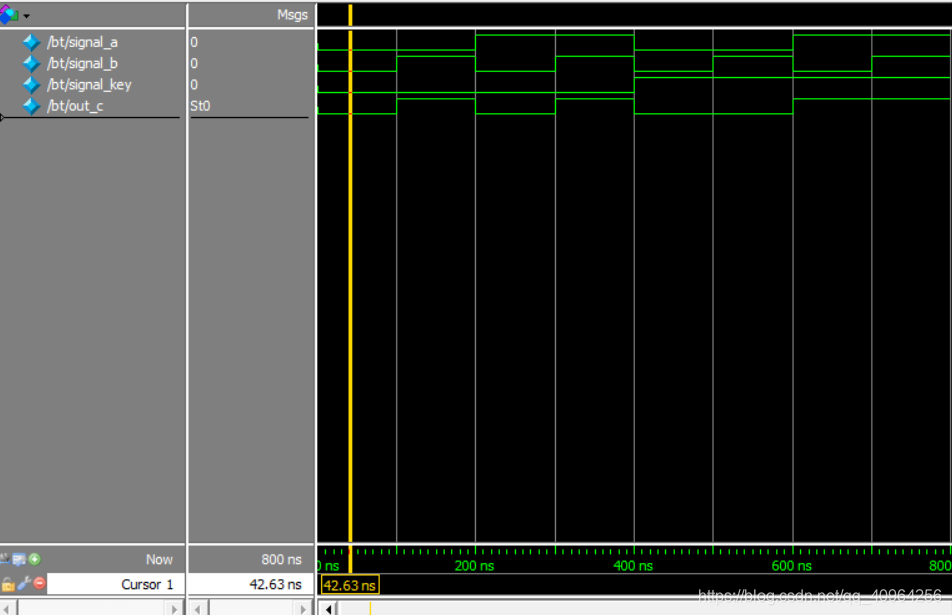

选中后修改为与文件名相同就行(修改文件名与此处相同也行，不过别忘了也要在这儿从新加载文件并在主界面分析-综合)，如此一来问题解决：
在这里插入图片描述
注意有时还可能是文件后缀名的问题！
