Java实现操作系统进程调度模拟程序+GUI图形化

0、资源下载链接：csdn资源下载

一、 设计要求

编写并调试一个模拟的进程调度程序，采用采用分别先来先服务（FCFS），以及最短进程优先（SPF）、响应比高者优先（HRN）的调度算法进行调度。

二、 运行环境

此程序运行于Java 16.0.2 环境中，在windows系统

三、 系统功能

模拟多进程的调度，本程序采用了可选择先来先服务算法、最短进程优先算法和响应比高者算法进行调度。
用户使用模拟功能前先输入自定义的进程信息包括：序号、进程名、优先级、服务时间和到达时间。然后通过选择框选择需要使用的调度算法进行执行模拟，将会得到以上信息以及开始运行时间、结束运行时间、周转时间和带权周转时间的表格信息，以及总平均周转时间和平均带权周转时间。
用户在执行后也可以进行撤销执行，方便用户体验其他算法，避免重复输入进程信息的繁琐。

四、 所用的数据结构

public class PCB {
    public int id;            //序号
    public String name;        //进程名
    public int priority;       //优先级
    public double workTime;    //服务时间
    public double arriveTime;  //到达时间
    public double beginTime;   //开始运行时间
    public double finshTime;   //运行结束时间
    public double TAT;         //周转时间
	public double WTAT;        //带权周转时间
}

五、 主要函数功能

1. 先来先服务算法（FCFS）

public class FCFS {
    public static ArrayList<PCB> FCFS(ArrayList<PCB> PCBArr) {

        //根据到达时间将输入队列排序，同时到达的进程根据序号排序
        for(int i=0;i<PCBArr.size();i++) {
            for(int j=i+1;j<PCBArr.size();j++) {
                if(PCBArr.get(i).getArriveTime()>PCBArr.get(j).getArriveTime()) {
                    Collections.swap(PCBArr, i, j);
                }
            }
        }

        //复制原PCB数组
        ArrayList<PCB> tempArr = PCBArr;
        //存储结果数组
        ArrayList<PCB> workArr = new ArrayList<PCB>();
        for(PCB p : tempArr) {
            if(workArr.size() == 0){    //执行第一个进程
                p.setBeginTime(p.getArriveTime());
                p.setFinshTime(p.getBeginTime()+p.getWorkTime());
            } else {
                p.setBeginTime(workArr.get(workArr.size()-1).getFinshTime());
                p.setFinshTime(p.getBeginTime()+p.getWorkTime());
            }
            workArr.add(p);
        }

        return workArr;
    }
}

2. 最短进程优先算法（SPF）

public class SPF {
    public static ArrayList<PCB> SPF(ArrayList<PCB> PCBArr) {

        //根据到达时间获取第一个到达并且服务时间较短的进程
        PCB first;
        first = PCBArr.get(0);
        for(int i=0;i<PCBArr.size();i++) {
            if(first.getArriveTime() == PCBArr.get(i).getArriveTime()) {
                if(first.getWorkTime() > PCBArr.get(i).getWorkTime()) {
                    first = PCBArr.get(i);
                }
            } else if(first.getArriveTime() > PCBArr.get(i).getArriveTime()) {
                first = PCBArr.get(i);
            }
        }

        //复制原PCB数组
        ArrayList<PCB> tempArr = new ArrayList<PCB>();
        for (int i=0;i<PCBArr.size();i++) {
            tempArr.add(PCBArr.get(i));
        }

        //第一个进入工作队列中
        ArrayList<PCB> workArr = new ArrayList<PCB>();  //存储结果数组
        workArr.add(first);
        workArr.get(0).setBeginTime(first.getArriveTime());
        workArr.get(0).setFinshTime(first.getArriveTime()+first.getWorkTime());

        //删除已经进入工作队列的第一个进程的PCB
        tempArr.remove(first);

        //剩下的进程通过最短进程优先调度算法依次进入工作队列
        while(!tempArr.isEmpty()) {
            ArrayList<PCB> temp = new ArrayList<PCB>();
            double lastFinshTime = workArr.get(workArr.size()-1).getFinshTime();

            //筛选出在上一个进程结束前到达的进程放入temp数组
            for(PCB p : tempArr) {
                if(p.getArriveTime() < lastFinshTime) {
                    temp.add(p);
                }
            }

            if(temp.isEmpty()){
                for(PCB p : tempArr)
                    temp.add(p);
            }

            //筛选出temp数组中最短的进程first2
            PCB first2;
            first2 = temp.get(0);
            for(int i=0;i<temp.size();i++) {
                if(first2.getWorkTime() > temp.get(i).getWorkTime())
                    first2 = temp.get(i);
            }

            //将first2对应进程放入工作队列并运行，同时在临时复制的PCB（tempArr)中删除该进程的PCB
            first2.setBeginTime(lastFinshTime);
            first2.setFinshTime(first2.getBeginTime()+first2.getWorkTime());
            workArr.add(first2);
            tempArr.remove(first2);
        }
        return workArr;
    }
}

3. 响应比高者优先算法（HRN）

public class HRN {
    //响应比 =（等待时间 + 工作时间）/ 工作时间
    public static ArrayList<PCB> HRN(ArrayList<PCB> PCBArr) {

        //由于刚开始多个进程如果同时第一个到达，其响应比都为1，所以不做判断，只根据到达时间获取第一个到达的进程
        PCB first;
        first = PCBArr.get(0);
        for(int i=0;i<PCBArr.size();i++) {
            if(first.getArriveTime() > PCBArr.get(i).getArriveTime()) {
                first = PCBArr.get(i);
            }
        }

        //复制原PCB数组
        ArrayList<PCB> tempArr = new ArrayList<PCB>();
        for (int i=0;i<PCBArr.size();i++) {
            tempArr.add(PCBArr.get(i));
        }

        //第一个进入工作队列中
        ArrayList<PCB> workArr = new ArrayList<PCB>();    //存储结果数组
        workArr.add(first);
        workArr.get(0).setBeginTime(first.getArriveTime());
        workArr.get(0).setFinshTime(first.getArriveTime()+first.getWorkTime());

        //删除已经进入工作队列的第一个进程的PCB
        tempArr.remove(first);

        //剩下的进程通过响应比高者优先调度算法依次进入工作队列
        while(!tempArr.isEmpty()) {
            ArrayList<PCB> temp = new ArrayList<PCB>();
            double lastFinshTime = workArr.get(workArr.size()-1).getFinshTime();

            //筛选出在上一个进程结束前到达的进程放入temp数组
            for(PCB p : tempArr) {
                if(p.getArriveTime() < lastFinshTime) {
                    temp.add(p);
                }
            }

            if(temp.isEmpty()){
                for(PCB p : tempArr)
                    temp.add(p);
            }

            //筛选出temp数组中响应比最高的进程first2
            PCB first2;
            first2 = temp.get(0);

            //记录当前first2指定进程的响应比
            double largeHrn = ((workArr.get(workArr.size()-1).getFinshTime()-first2.getArriveTime()) + first2.getWorkTime()) / first2.getWorkTime();

            for(int i=0;i<temp.size();i++) {
                double hrn = ((workArr.get(workArr.size()-1).getFinshTime()-temp.get(i).getArriveTime()) + temp.get(i).getWorkTime()) / temp.get(i).getWorkTime();
                if(largeHrn < hrn) {
                    largeHrn = hrn;
                    first2 = temp.get(i);
                }
            }

            //将first2对应进程放入工作队列并运行，同时在临时复制的PCB（tempArr)中删除该进程的PCB
            first2.setBeginTime(lastFinshTime);
            first2.setFinshTime(first2.getBeginTime()+first2.getWorkTime());
            workArr.add(first2);
            tempArr.remove(first2);
        }
        return workArr;
    }
}

4. 图形化相关代码
   由于代码过长将不放在报告内影响报告篇幅

六、 运行情况

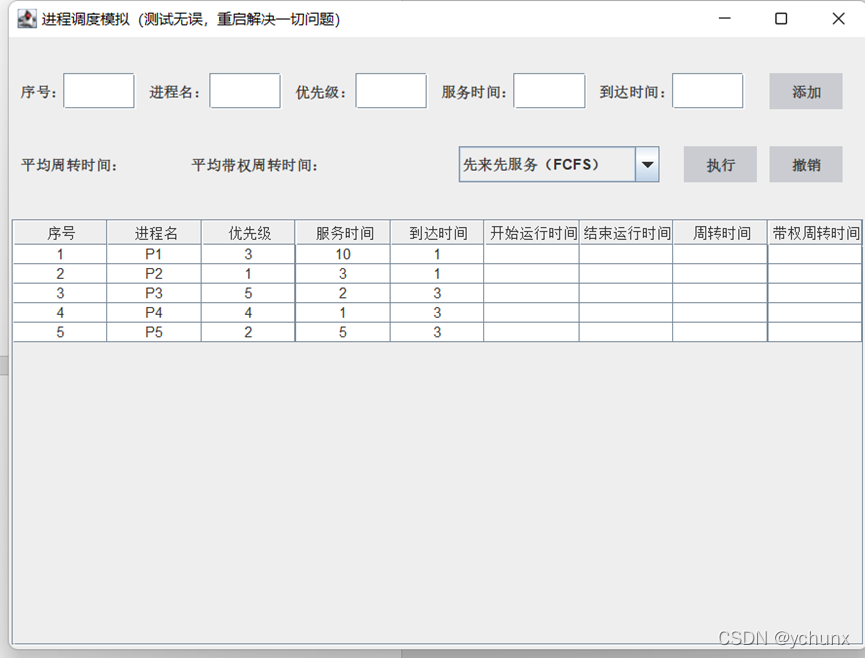

1. 测试用例(序号、进程名、优先级、服务时间、到达时间)
   new PCB(1, “P1”, 3, 10, 1);
   new PCB(2, “P2”, 1, 3, 1);
   new PCB(3, “P3”, 5, 2, 3);
   new PCB(4, “P4”, 4, 1, 3);
   new PCB(5, “P5”, 2, 5, 3);
   到达时间有相同且有存在后备队列等待能很好测试各个调度算法

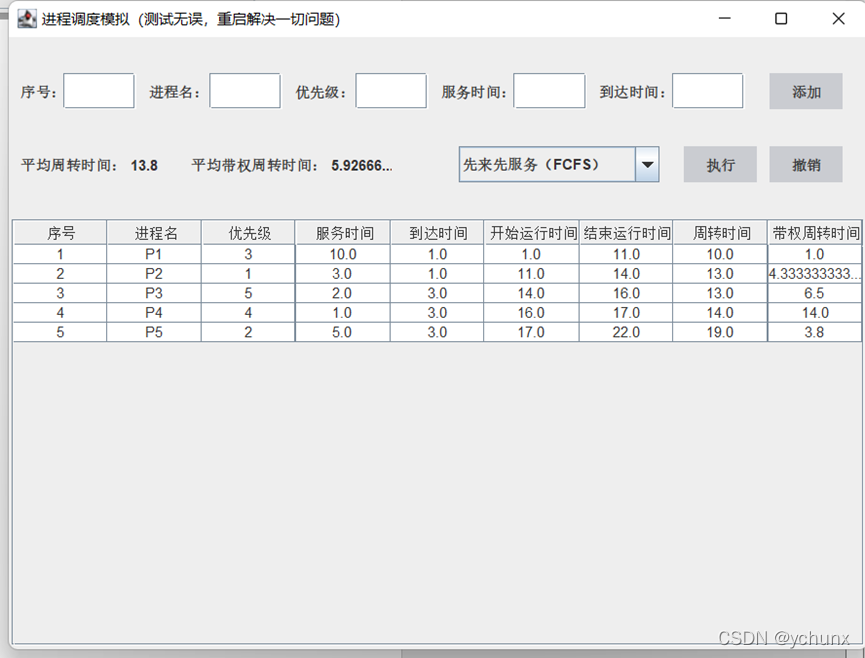

2. 先来先服务调度算法

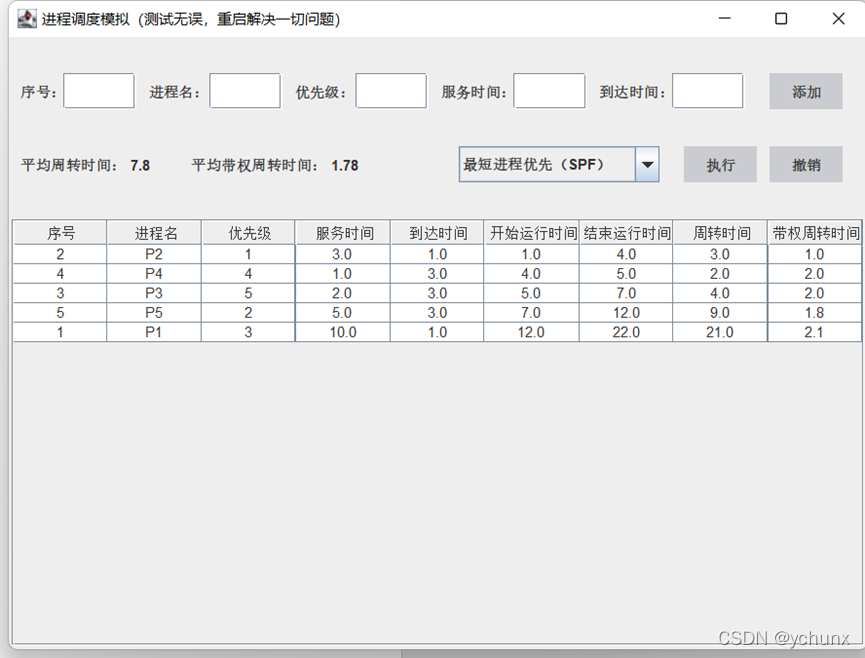

3. 最短进程优先调度算法

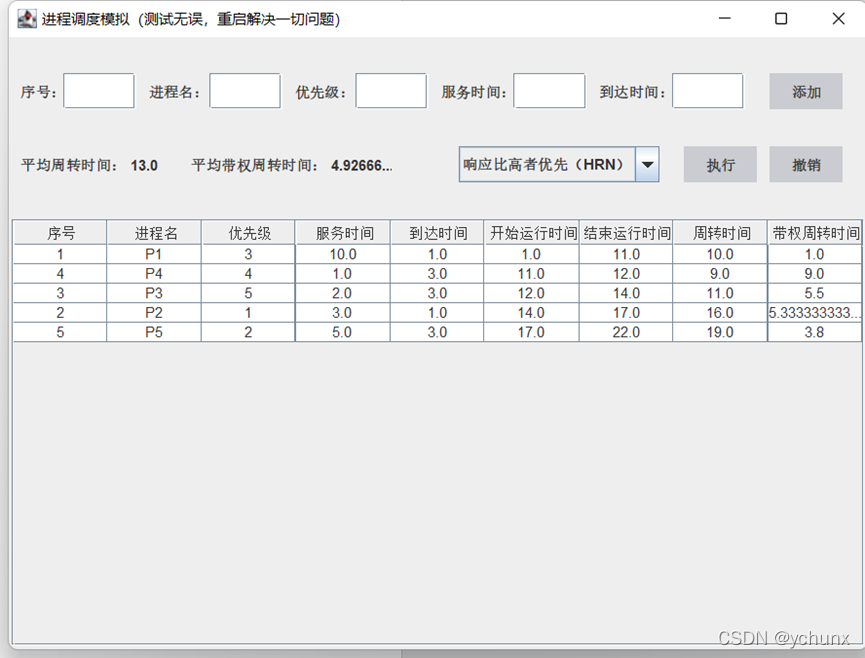

4. 高响应比者调度算法
