光学理论学习之光的偏振

偏振

1. 光的偏振

1.1 定义：光的偏振是指光波电矢量振动的空间分布对于光束传播方向的失去对称性的形象。

1.2 分类：从偏振的角度来说，光可以分为自然光、部分偏振光和偏振光（线偏振光，圆偏振光，椭圆偏振光）。

1.3 线偏振光的产生方式：
（1）从光疏-光密介质以布儒斯特角入时，反射光是振动方向垂直于入射面的线偏振光，而折射光则是偏振度很高的部分偏振光。
（2）利用二向色性来获取线偏振光：各向异性的晶体对不同振动方向的偏振光有不同的吸收系数。
（3）通过双折射晶体来产生线偏振光：当光入射到双折射晶体会被分解成两束线偏振光，沿着不同的方向传播。

1.4 理解：对于偏振中的p光（parallel，即平行于入射平面）和s光（senkrecht，即垂直于入射面）通常只有在考虑光束的反射和折射的时侯才有意义，这是人们为了计算方便，人为的将在任意物质中传遍的光，分成相互垂直的两种光，完全由个人自己定义。

2. 晶体与偏振

2.1 定义

（1）双折射现象：当自然光入射到各向同性介质时，只有一束折射光。而对于各向异性的单轴晶体，则会有两束折射光，其中一束为寻常光线（o光，ordinary ray，满足折射定律），另一束为非寻常光线（e光，extraodrinary ray，不满足折射定律） 称这种现象为双折射(birefringence）。通过检偏器发现，o光和e光都是线偏振光。对于双轴晶体来说，两束折射光均为非寻常光。

（2）光轴：晶体中存在一个特殊方向，即光沿此方向传播时不会产生双折射现象，这个方向即为晶体的光轴。

（3）主平面：根据光轴和光线方向确定的平面。由o光和光轴确定的面称为o光主平面，由e光和光轴确定的面称为e光主平面。

（4）主截面：根据光轴和晶体表面法线确定的平面。光在这个平面内入射时，o光和e光都会在这个平面内，即o光主平面和e光主平面重合，也重合于主截面（此时o光和e光都在入射面内）。在实际使用时，都会让入射面与主截面重合，这就使对双折射的研究大大简化。

2.2 晶体介绍
一般而言，不同的单轴晶体,$n_e$和$n_o$的大小关系不同。$n_e>n_o$的晶体为正单轴晶体（即${\nu }_e<{\nu }_o$）。反之，$n_e<n_o$的晶体为负单轴晶体（即即${\nu }_e>{\nu }_o$）。常见的单轴晶体的折射率如图1所示。

图1. 三种常见单轴晶体的折射率
2.3 正入射时的惠更斯作图法

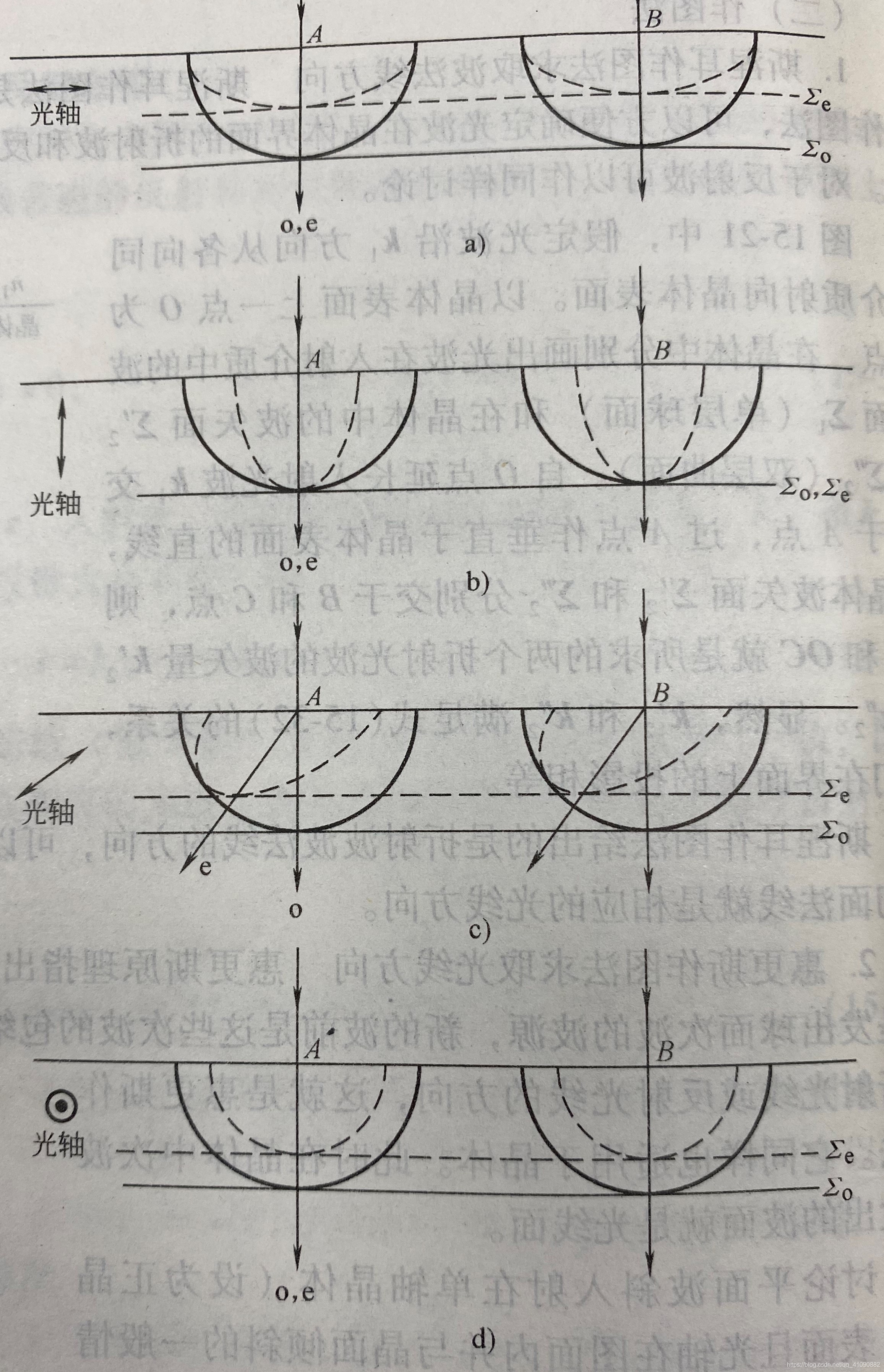

当平面波垂直入射时，一般有以下四种特殊情况，对应的惠更斯作图法如图2所示。图2中(a) (d)的晶体光轴与表面平行，此时o、e光线方向一致，并且它们的波法线方向一致，在界面上发生折射，但是传播速度不一样。图2中（b）的晶体光轴与表面垂直，光的入射方向与光轴方向平行，因此不发生双折射。图2（c）中晶体光轴与表面出现倾斜的情况，o、e光线分离，发生双折射。

图2. 四种特殊情况的惠更斯作图法

2.4 理解
（1）o光的振动方向与o主平面垂直，因此始终与光轴垂直。而e光振动方向与e主平面平行，故e光的振动方向与光轴的夹角会随传播方向而改变。
（2） 当入射面与主截面重合时（即o主平面与e主平面重合），o光和e光的振动方向互相垂直。通常情况下，即使两主平面不重合，二者夹角也很小，因此o光和e光的振动方向几乎是垂直的。
（3）o光既有可能是p光，也有可能是s光。同样，e光既有可能是p光，也有可能是s光。

3. 应用

3.1 偏振棱镜

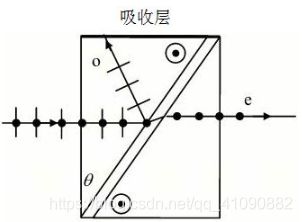

（1）格兰-汤姆逊（Glan-Thompson）棱镜：格兰-汤姆逊棱镜是由两块方解石（负晶体）直角棱镜沿斜面相对胶合而成，光轴取向垂直于图面并相互平行，如图3所示。

图3. 格兰-汤姆逊棱镜

• 光线垂直入射到棱镜后，o光和e光均不发生偏折。到达斜面时，对于斜面的入射角就等于$\theta$ 。为了让o光能发生全反射，制作时应使胶合剂的折射率$n_g$大于并接近$n_e$但小于$n_o$，此外选取$\theta$大于o光在胶合面上的临界角。经过全反射后的o光被棱镜直角面上的涂层吸收。e光由于折射率相差无几而无偏折地从棱镜出射。
• 当上偏角超过某个限度时，则会导致o光的入射角小于临界角，故不发生全反射而有一部分透过界面。当下偏角超过某个限度时，则会导致e光的折射率增大，进而和o光都发生全反射，最终没有光从棱镜射出。因此，此棱镜不适用于处理高度会聚或发散的光。

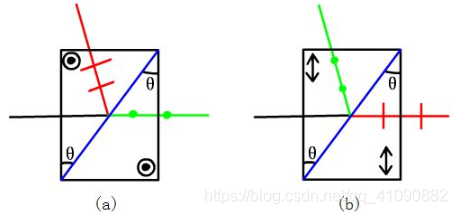

（2） 格兰-傅科（Glan-Foucault）棱镜：将格兰-汤姆逊棱镜中的加拿大树胶用空气薄层代替，成为格兰-傅科棱镜。它有两种不同的结构，如图4所示。图4（a）和（b）的区别在于光轴方向。图4（a）中光轴方向垂直于入射面，透射出来的是s光。图4（b）中光轴方向平行于入射面，透射出来的是p光。

图4. 格兰-傅科棱镜 （a）光轴垂直入射面（b）光轴平行于入射面

• 这种棱镜适用于紫外波段，并能承受强光（~100W/cm2）照射，避免了树胶强烈吸收紫外波段的缺点。
• 在光密-光疏界面上时，s光的反射率${\rho }_s$大于p光的反射率${\rho }_p$。因此，图4（b）所示结构的透射强度大于（a）所示结构的透射强度。目前常用的结构常采用（b）型式。
• 格兰-傅科棱镜的缺点是孔径角比较小。

（3） 渥拉斯顿（Wollaston）棱镜：由两块底面相同的方解石直角棱镜胶合而成，两块方解石棱镜的光轴处于正交状态，如图5所示。平行光垂直入射到棱镜面上，第一块晶体产生的o光和e光会以不同速度行进。进入到第二块晶体后，o光和e光发生转化，即第一块晶体中的e光在第二块晶体中变成了o光。由于在方解石晶体中$n_e$<$n_o$，因此第二块晶体中的e光（即s光）会更加偏离棱镜交界面法线传播。

图5. 渥拉斯顿棱镜

• 渥拉斯顿棱镜的材料也可以选用石英，但是分出的两束光束光夹角要小很多。
• 当入射光不是单色光时，两束线偏振光均有色散。
• 这种棱镜允许入射光从左、右任何一方射入棱镜。

（4） 洛匈(Rochon)棱镜：与沃拉斯顿棱镜类似，只是它的第一块棱镜的光轴是左右指向，如图6所示。平行光垂直入射到棱镜面上，由于第一块棱镜的光轴方向与入射方向平行，所以不发生双折射。进入到第二块棱镜，第二块棱镜中的o光会沿原来的方向射出。而石英中e光折射率大于o光折射率，因此e光会往斜面法线方向偏斜。

图6. 洛匈棱镜

• 此棱镜只允许光从棱镜左边射入。
• 当入射光时白光时，也能得到无色散的线偏振光。

3.2 波片：也称相位延迟器，能使互相垂直的线偏振光产生一个相对的相位延迟，从而改变光的偏振态。它是由透明晶体制成的平行平面薄片，光轴与表面平行。当平行光正入射在波片表面时，产生的o光和e光沿同一个方向传播，但传播速度不同。对于厚度为d的镜片产生的相位差为：

（1） 全波片：产生的相位延迟为波长的整数倍，即

（2）半波片：产生的相位延迟为半个波长的奇数倍，即

• 若入射线偏振光的振动方向与波片快轴（或慢轴）夹角为 $2\theta$时，则出射的线偏振光振动方向向着快轴（慢轴）方向转 $2\theta$。
• 若以圆偏振光入射时，出射光时旋向相反的圆偏振光。

（3） 四分之一波片：产生的相位延迟为四分之一波长的奇数倍，即

• 能使线偏振光变为椭圆偏振光。当线偏振光的振动方向与快轴成45°时，将得到圆偏振光。

（4）理解

• 波片只对某一确定波长的入射光产生某一确定的相位变化。
• 入射在玻片上的光必须是偏振光。自然光经波片后的出射光仍是自然光。
• 波片只能改变入射光的偏振态，不能改变其光强。
