大疆 L1 任务文件格式说明（CLC/CLI/CMI/IMU/LDR/MNF/RTB/RTK/RTL/RTS/JPG/MOV）

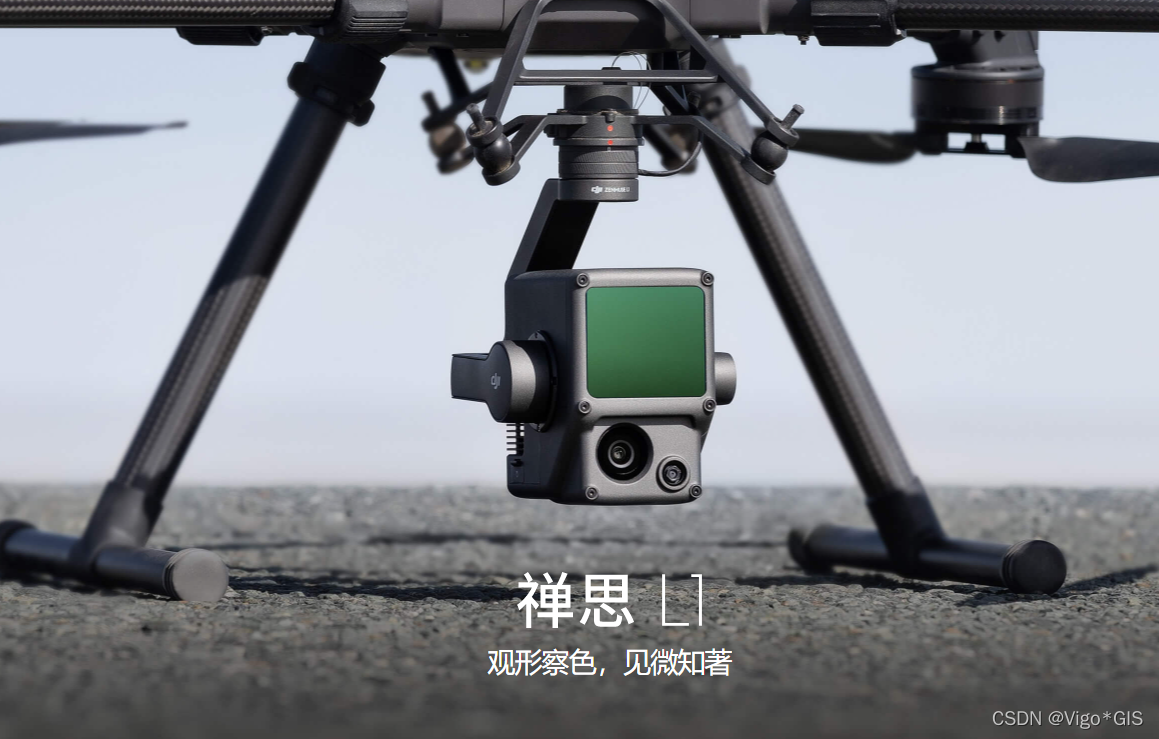

大疆 L1 官网简介

在这里插入图片描述
LiDAR模块
在这里插入图片描述

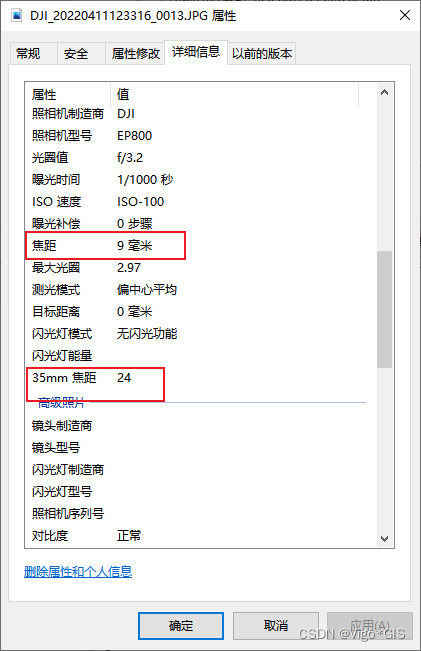

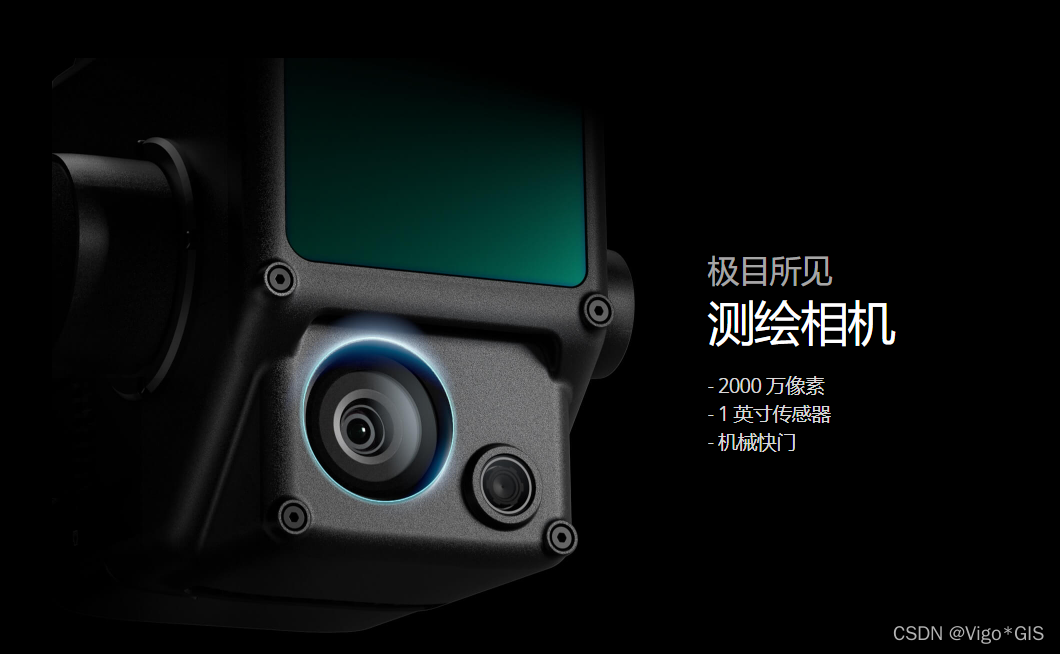

测绘相机，型号：EP800；
焦距：9mm；
35mm焦距：24。
在这里插入图片描述

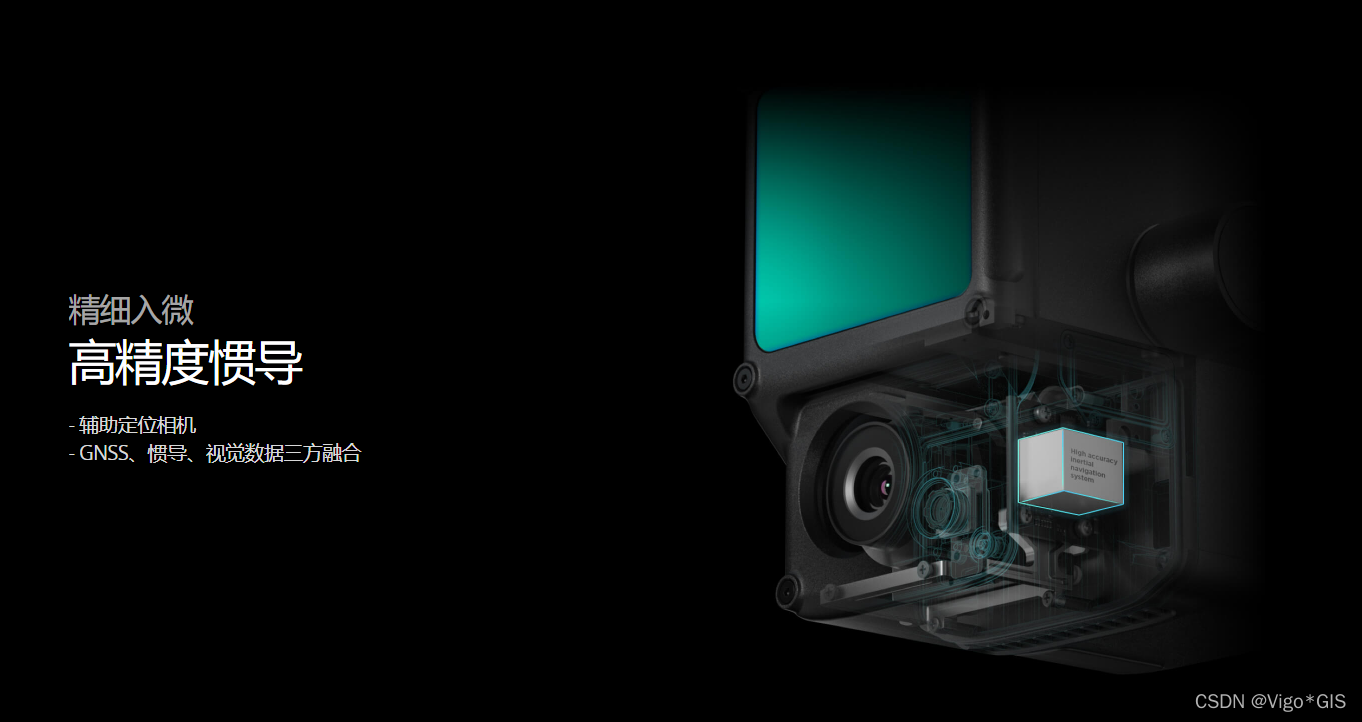

惯导模块
在这里插入图片描述

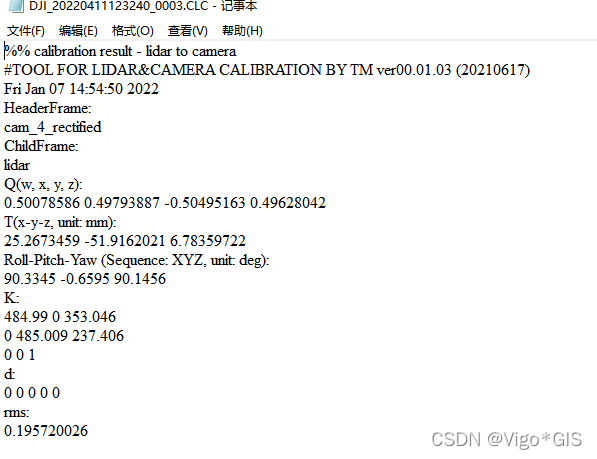

CLC

雷达–相机标定数据
在这里插入图片描述

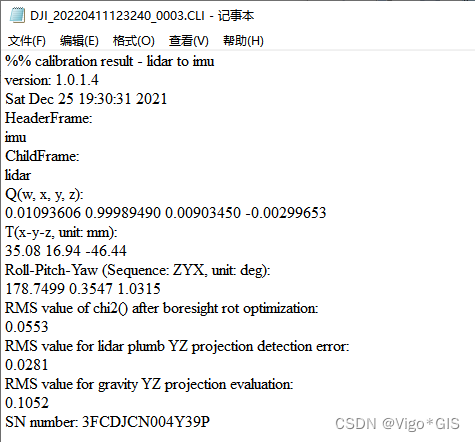

CLI

雷达–IMU标定数据
在这里插入图片描述

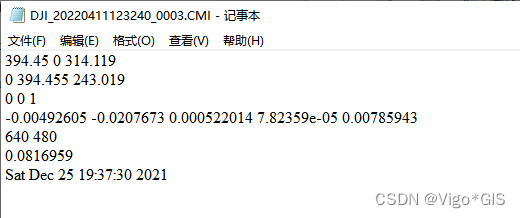

CMI

视觉标定数据，相机内方位元素
在这里插入图片描述

IMU

IMU惯导数据

LDR

激光点云原始数据，大疆自己的协议，在处理L1的激光点云数据时，必须先用大疆智图导出为常见格式（ply、las等）

MNF

视觉数据

RTB

RTK基站数据，如果使用网络RTK，则应该是千寻的虚拟基站数据

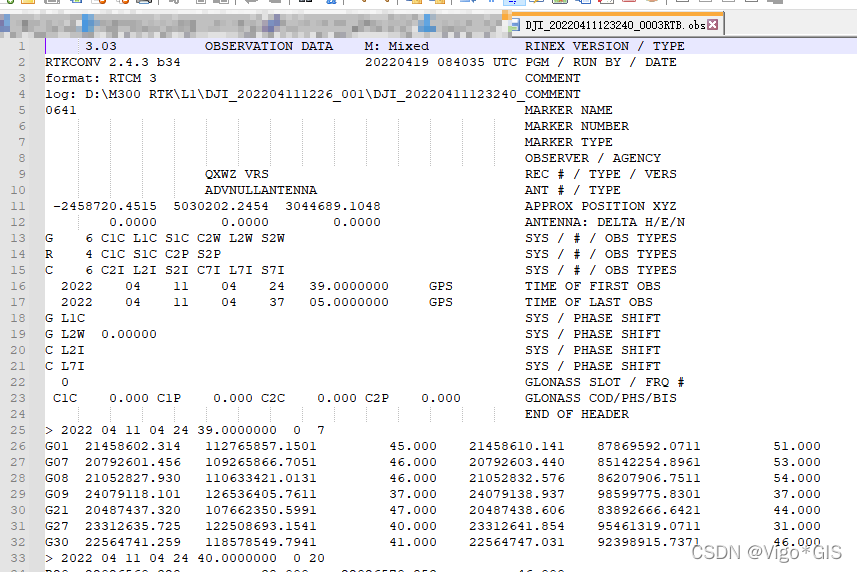

用RTKLIB的RTKCONV将.RTB文件转成.obs和.nav格式的文件，然后就可以打开了
RTKLIB官网
http://www.rtklib.com/
在这里插入图片描述

在这里插入图片描述

RTK

RTK天线——主天线
RTK流动站数据，就是M300 RTK机臂上的圆形模块1
用RTKLIB将.RTK文件转一下，方法同上

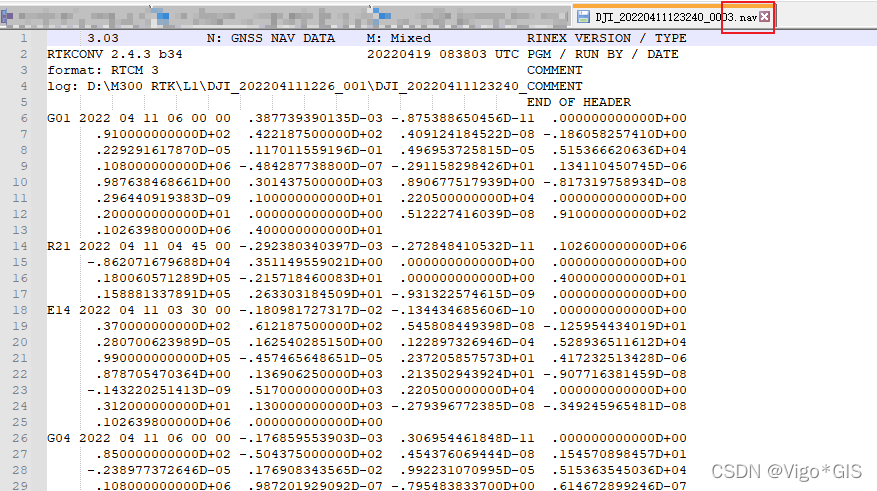

.RTK转成.nav
在这里插入图片描述

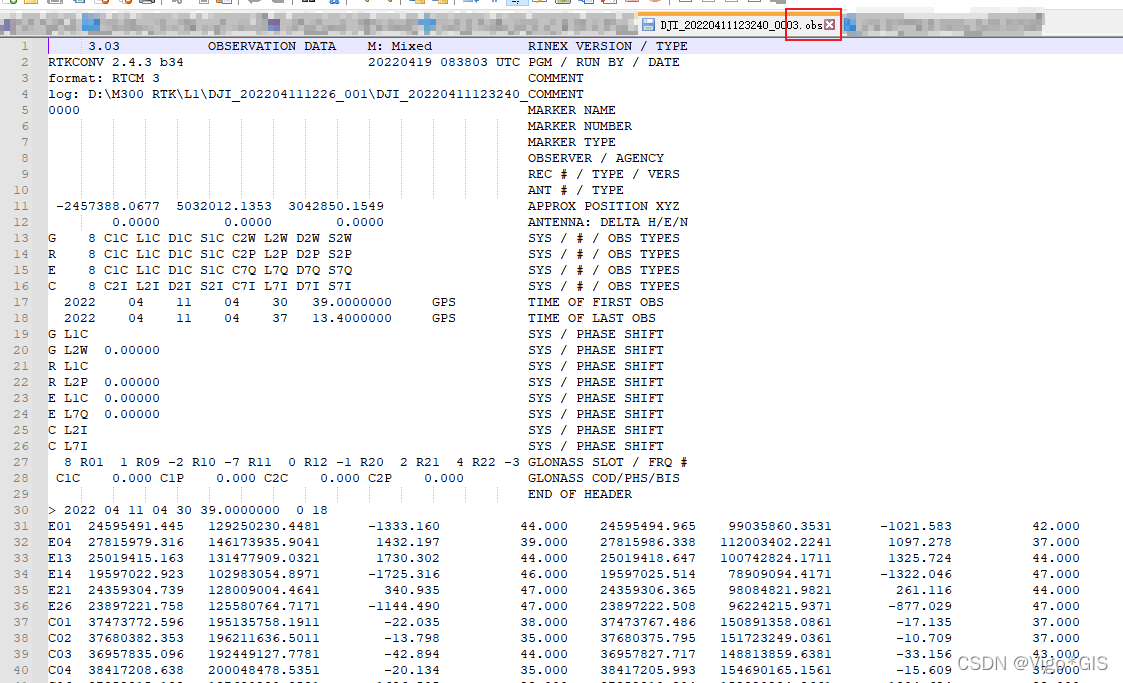

.RTK转成.obs

在这里插入图片描述

RTL

杆臂数据

RTS

RTK天线——副天线
RTK流动站数据，就是M300 RTK机臂上的圆形模块2

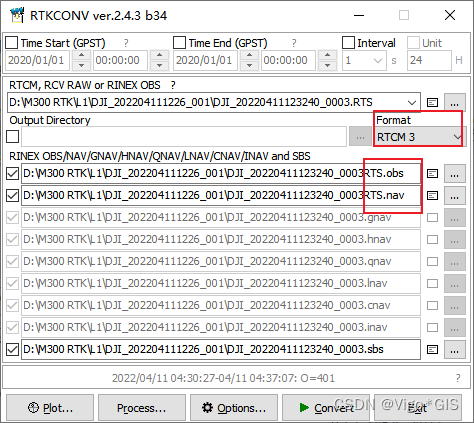

用RTKLIB将.RTS文件转一下，方法同上
.RTS转成.obs
在这里插入图片描述

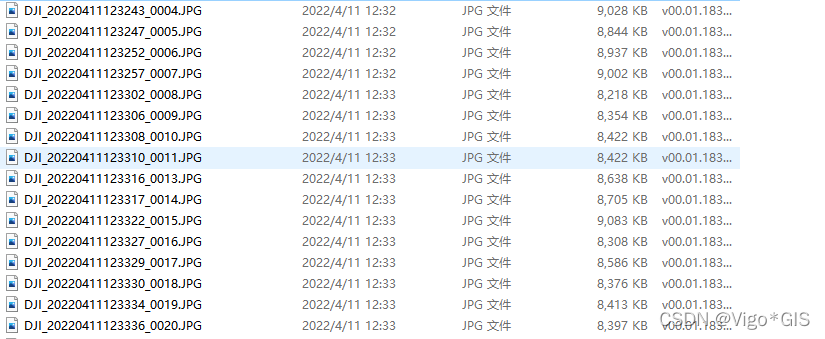

JPG

照片

在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

MOV

视频

在这里插入图片描述
