数字电路技术基础(三)

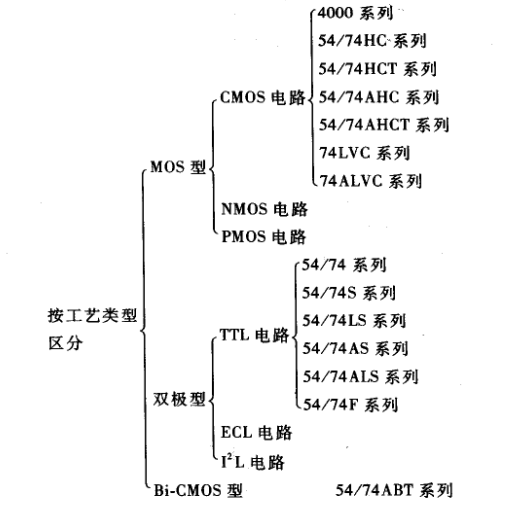

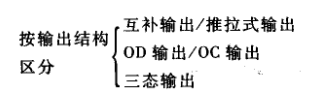

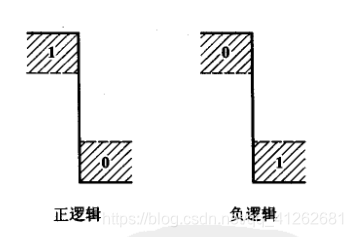

门电路的分类
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

第三章 门电路

概述

用以实现基本逻辑运算和复合运算的单元电路称为门电路
常用的门电路在逻辑功能上有与门,或门,非门,与非门,或非门,与或非门,异或门
在这里插入图片描述
TTL的缺点是功耗过大,CMOS有很大的优势

半导体二极管门电路

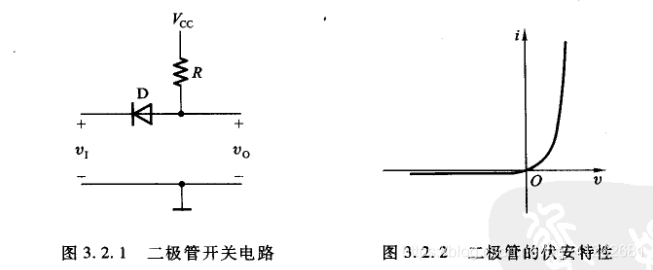

半导体二极管的开关特性

在这里插入图片描述
假定输入信号的高电平VIH=VCCV_{IH}=V_{CC},低电平VIL=0V_{IL}=0
假定二极管D为理想开关元件,即正向导通电阻为0,反向内阻为无穷大
VI=VIHV_{I}=V_{IH}时,D截止,VO=VCCV_{O}=V_{CC}
VI=VILV_{I}=V_{IL}时,D导通,VO=VOL=0V_{O}=V_{OL}=0

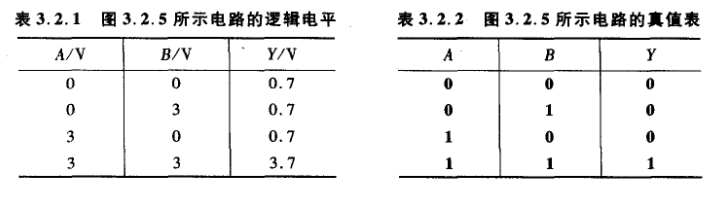

二极管与门

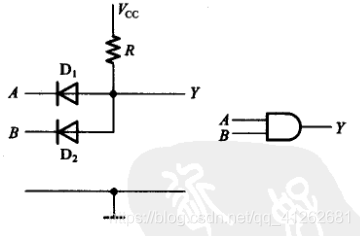

在这里插入图片描述
在这里插入图片描述
虽然电路很简单,但是有缺点
缺点:
1.输出的高低电平数值和输入的高低电平数值不相等。多级串联时会发生信号的偏移
2.当输出端对地接上负载时负载电阻的改变会影响输出的高电平。
因此,这种电路只做集成电路内部的逻辑单元,而不用它去驱动负载负载

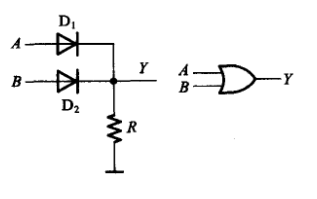

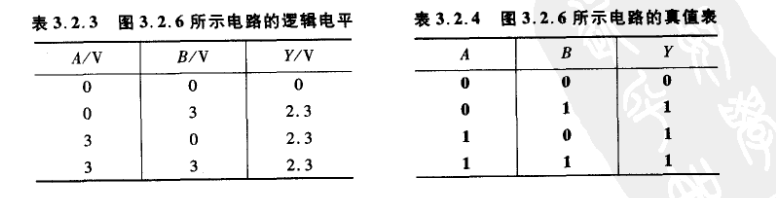

二极管或门

在这里插入图片描述
在这里插入图片描述

CMOS门电路

MOS管的开关特性

MOS管的工作原理

模电第一章

MOS管的输入特性和输出特性

输出特性
在这里插入图片描述
转移特性
在这里插入图片描述

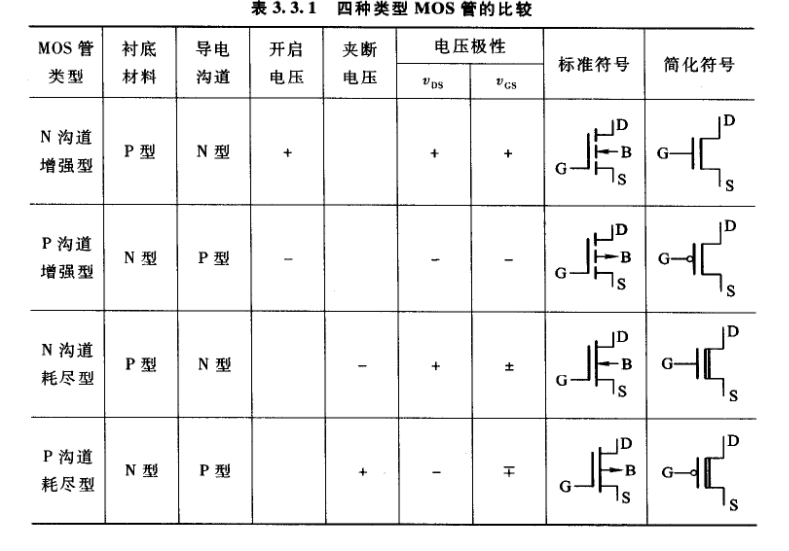

MOS管的四种类型

在这里插入图片描述

CMOS反相器的电路结构和工作原理

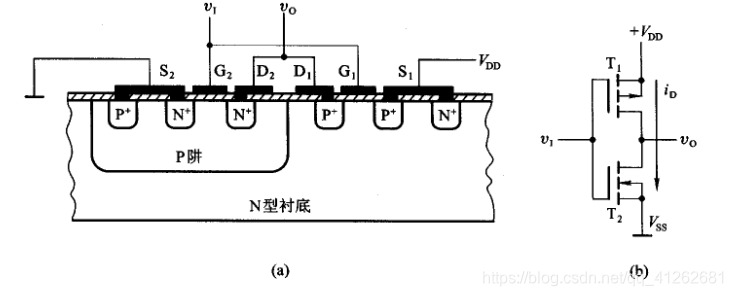

反相器的电路结构

在这里插入图片描述
T1T_1为P沟道增强型MOS管,T2T_2为N沟道增强型MOS管
VI=VOH=VDDV_I=V_{OH}=V_{DD}时,T1T_1截止,T2T_2导通,所以VO=VOLV_O=V_{OL}
输入与输出之间为逻辑非的关系。所以也称反相器

电压传输特性和电流传输特性

1.电压传输特性
在这里插入图片描述
(1)A-B段,VI<VGS(th)NV_I<V_{GS(th)N},而VGS1>VGS(th)P|V_{GS1}|>|V_{GS(th)P}|,所以T1T_1导通而T2T_2截止,所以VO=VOHVDDV_O=V_{OH}\approx V_{DD}
(2)C-D段,VI>VDDVGS(th)PV_I>V_{DD}-|V_{GS(th)P|},使得VGS1<VGS(th)P|V_{GS1}|<|V_{GS(th)P}|,所以T1T_1截止,而VGS2>VGS(th)NV_{GS2}>V_{GS(th)N}T1T_1导通。所以VO=VOL0V_O=V_{OL}\approx 0
(3)B-C段,VDDVGS(th)P<VI<VGS(th)NV_{DD}-|V_{GS(th)P|}<V_I<V_{GS(th)N}VGS2>VGS(th)NV_{GS2}>V_{GS(th)N}VGS1>VGS(th)P|V_{GS1}|>|V_{GS(th)P}|T1T_1T2T_2同时导通,VI=12VDDV_I=\frac{1}{2}V_{DD}时,VO=12VDDV_O=\frac{1}{2}V_{DD}

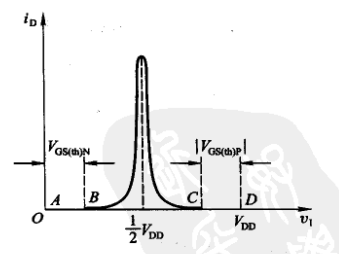

2.电流传输特性
在这里插入图片描述
当工作在A-B段和C-D段时由于总有一个管子是截止的,所以流经T1T_1T2T_2的电流几乎为0.
当工作在B-C段时,T1T_1T2T_2之间有电流流过,在12VDD\frac{1}{2}V_{DD}处出现尖峰电流
所以不应使器件长期工作在B-C段,以免功耗过大而损坏

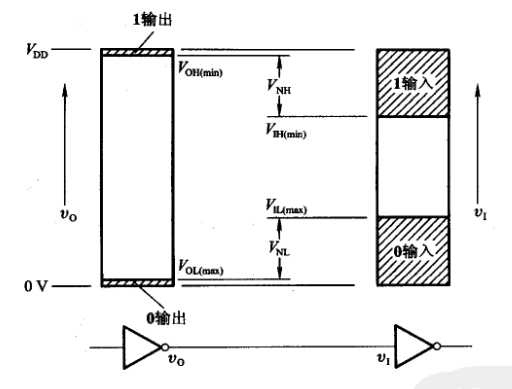

输入端噪声容限

在这里插入图片描述
VNH=VOH(min)VIH(min)V_{NH}=V_{OH(min)-V_{IH(min)}}
VNL=VIL(max)VOL(max)V_{NL}=V_{IL(max)-V_{OL(max)}}

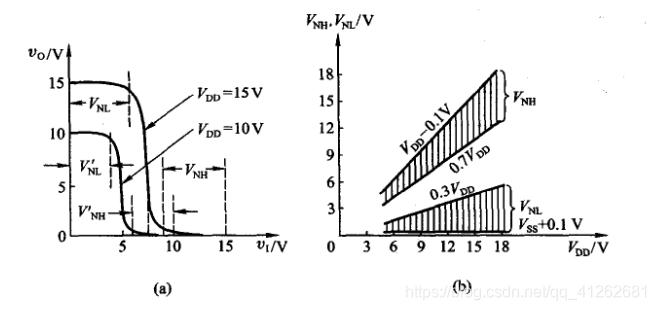

在这里插入图片描述
VDDV_{DD}越高,噪声容限越大

CMOS反相器的静态输入特性和输出特性

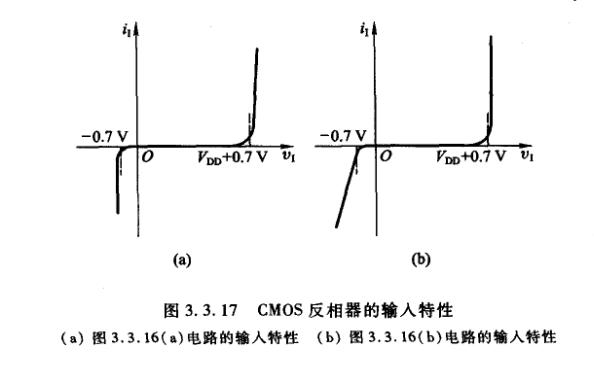

一.输入特性
输入特性,即反相器输入电压和输入电流的关系

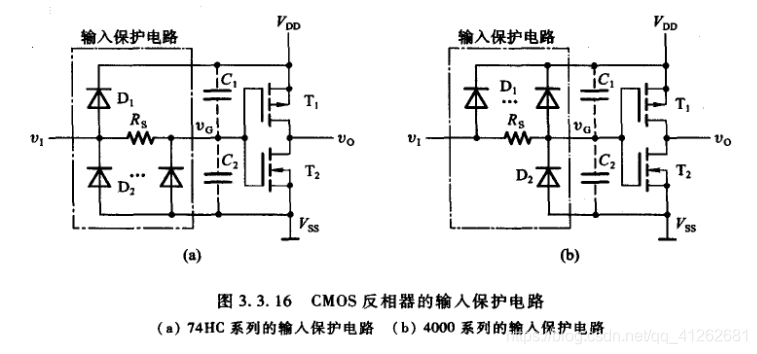

MOS管的栅极和衬底之间存在着以SiO2为介质的输入电容,而绝缘层非常薄,易被击穿,所以要加入输入保护
在这里插入图片描述
VI>VDD+VD1(th)V_{I}>V_{DD}+V_{D1(th)}时,电位被钳制在VDD+VD1(th)V_{DD}+V_{D1(th)}
VI<VD1(th)V_{I}<-V_{D1(th)},电位被钳制在VD2(th)-V_{D2(th)}
在这里插入图片描述

二.输出特性
反相器输出电压和输出电流的关系为输出特性

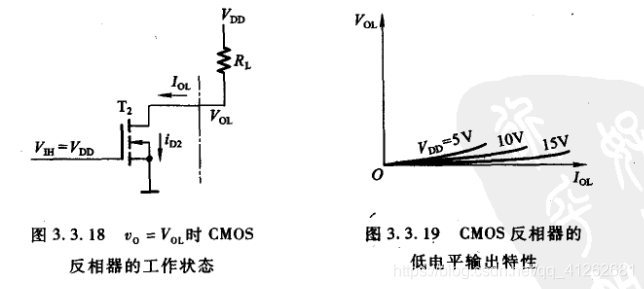

1.低电平输出特性
在这里插入图片描述
VOLV_{OL}IOLI_{OL}的关系就是T2的漏极特性曲线

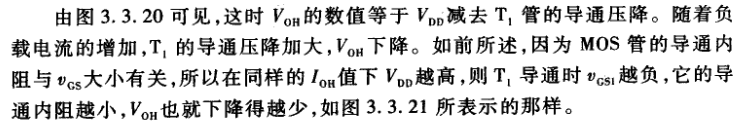

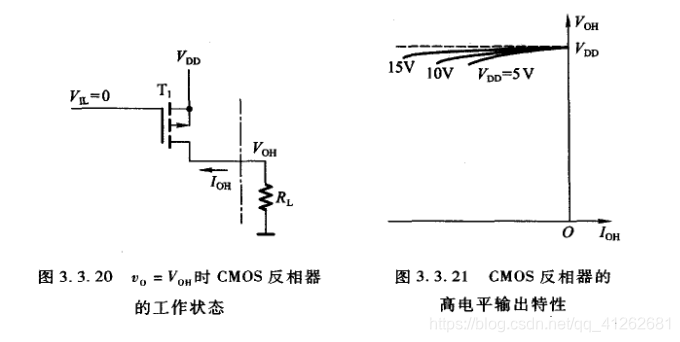

2.高电平输出特性
在这里插入图片描述
在这里插入图片描述

CMOS反相器的动态特性

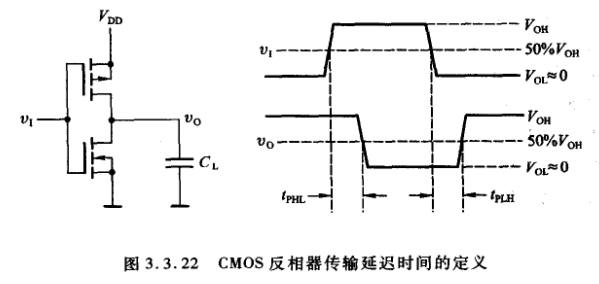

1.传输延迟时间tPHLt_{PHL},tPLHt_{PLH}

在这里插入图片描述
由于MOS管的电极之间以及电极和衬底之间都存在寄生电容,尤其在反相器的输出端更不可避免的存在负载电容,所以当输入信号发生跳变时,输出电压的变化必然滞后于输入电压的变化。把输出电压变化落后于输入电压变化的时间称为传输延迟时间并且将输出由高电平跳变为低电平时的传输延迟时间记做tPHLt_{PHL},将输出由低电平跳变为高电平时的传输延迟时间记做tPLHt_{PLH}。在CMOS电路中,tPHLt_{PHL}tPLHt_{PLH}是以输入和输出波形对应边上等于最大幅度50%的两点间时间间隔来定义的。因为tPHLt_{PHL}tPLHt_{PLH}通常是相等的,所以也用tpdt_{pd}表示tPHLt_{PHL}tPLHt_{PLH}

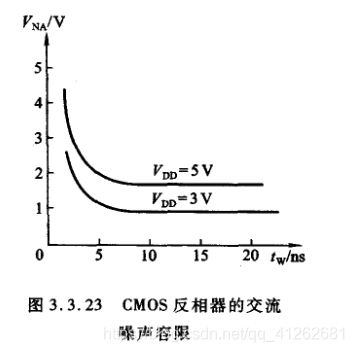

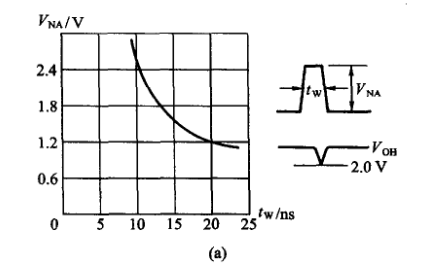

2.交流噪声容限

在这里插入图片描述
VNAV_{NA}为交流噪声容限,twt_w为噪声电压作用时间
可以得到噪声电压作用时间越短,电源电压越高,交流噪声容限越大

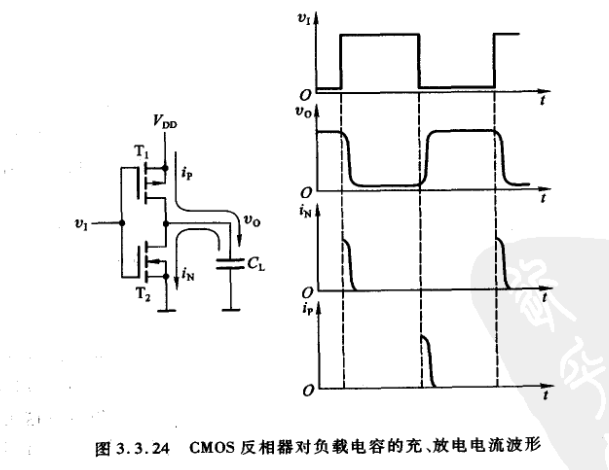

3.动态功耗

在这里插入图片描述
动态功耗由两部分组成,一是电容充放电所消耗的功率PCP_C,二是两个MOS管T1T_1T2T_2短时间导通所消耗的功率PTP_T
PC=CLfVDD2P_C=C_LfV^{2}_{DD}

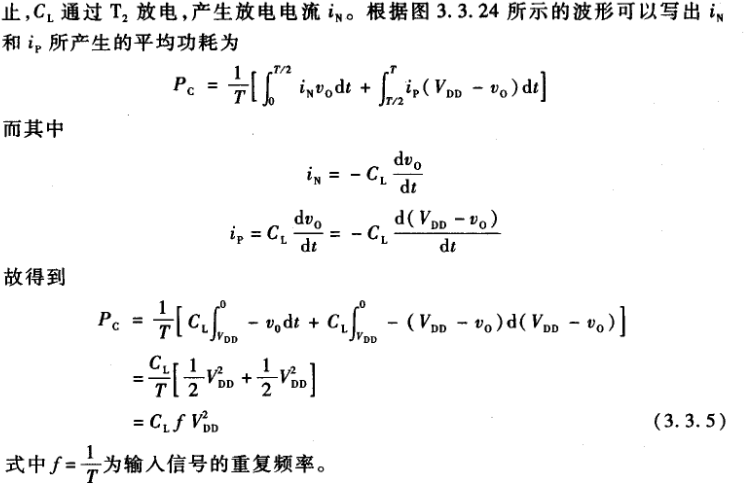

推导过程:
在这里插入图片描述
PT=CPDfVDD2P_T=C_{PD}fV^{2}_{DD}
CPDC_{PD}为功耗电容,f 为输入信号的重复频率
总动态功耗为PD=PC+PTP_D=P_C+P_T

总功耗为PTOT=PD+PSP_{TOT}=P_D+P_S
PSP_S静态功耗=VDDIDDV_{DD}I_{DD}
当频率很高时,静态功耗可忽略

其他类型的CMOS门电路

一.其他逻辑功能的CMOS门电路

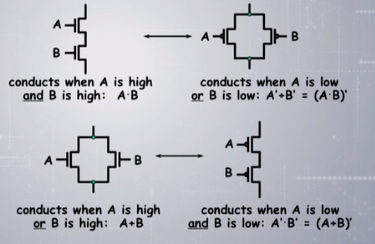

常用的有或非门,与非门,与门,或门,与或非门,异或门
在这里插入图片描述

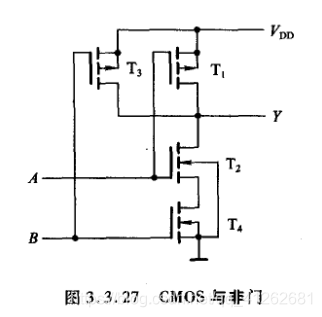

与非
在这里插入图片描述

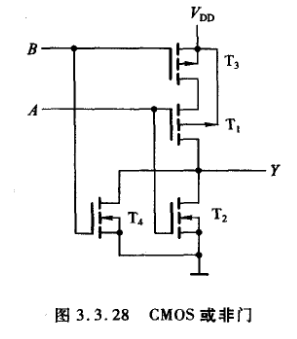

或非
在这里插入图片描述

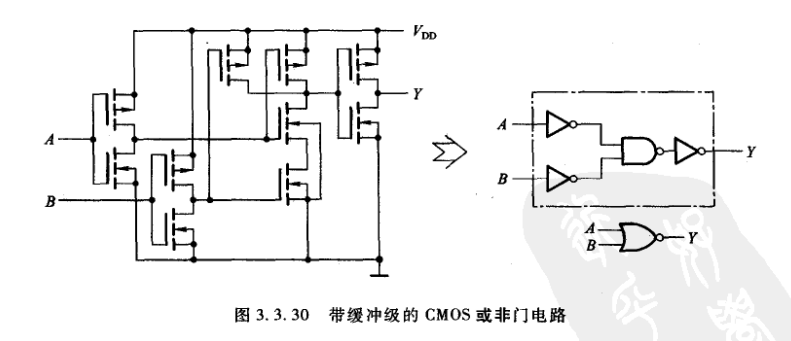

上面电路组成问题
在这里插入图片描述
输出电阻会变化,会影响电压输出特性

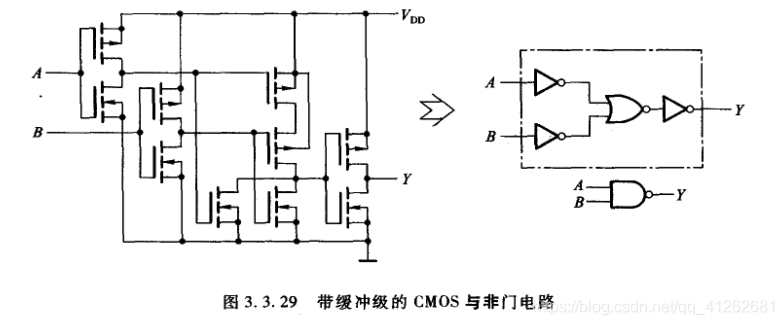

因此要在电路前后加缓冲非门
在这里插入图片描述
在这里插入图片描述
注意,与非门里核心器件是或非,或非门核心器件是与非门

二.漏极开路输出门电路(OD门)

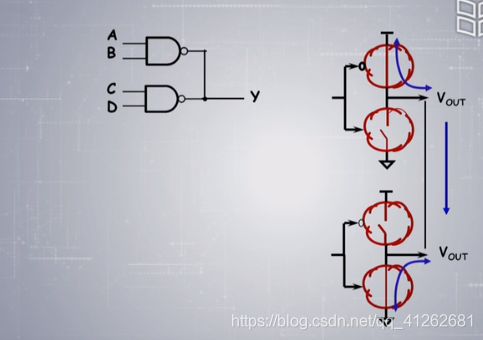

在这里插入图片描述

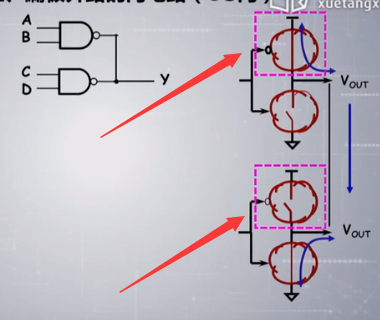

两与非门直接相连会发生电源和地短路的情况
解决办法:去掉上面半端
在这里插入图片描述
得到的电路,下端的MOS管的漏极为开路,所以为开漏电路

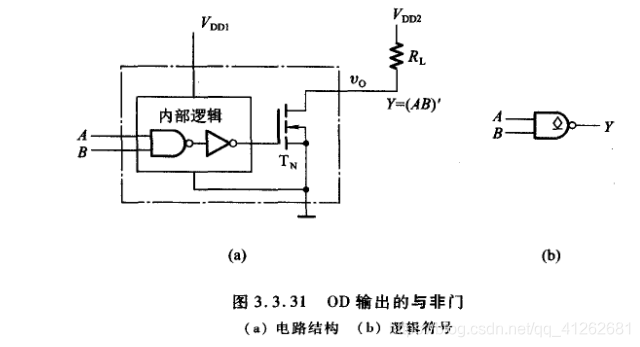

在这里插入图片描述
OD门工作时需要上拉电阻RLR_L至电源
对于OD门
可以将输出并联使用,实现 线与
使用时需外接RLR_LVDDV_{DD}
在这里插入图片描述

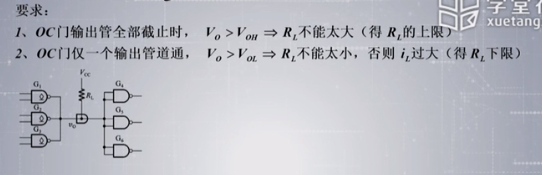

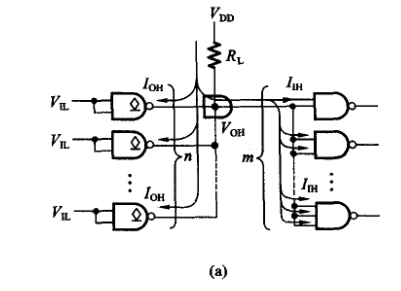

RLR_L的计算方法:
1.上限
在这里插入图片描述
RLR_L不能太高,因为会将高电平拉低
在这里插入图片描述

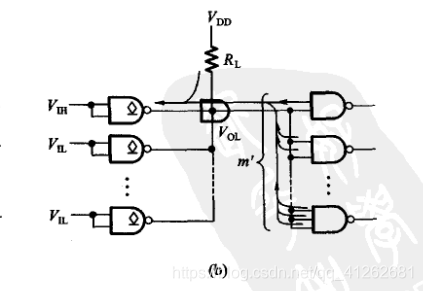

2.下限
在这里插入图片描述
也不能太小,否则前端直接将电源接地,会损毁管子
在这里插入图片描述
RLR_L要满足
在这里插入图片描述

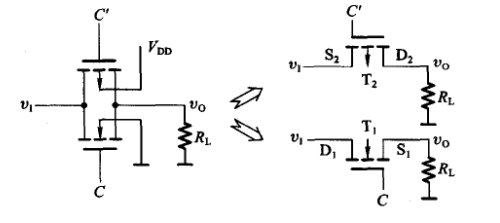

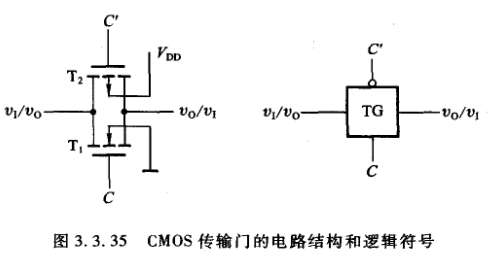

三.CMOS传输门和三态门

在这里插入图片描述
将衬底一个接电源,一个接地,该结构导通的关键在于栅极有没有加上合适的电场
只要C加1,就能导通
在这里插入图片描述
在这里插入图片描述

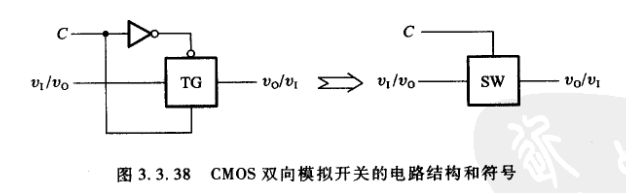

*双向模拟开关
在这里插入图片描述
当C为0时,为高阻态

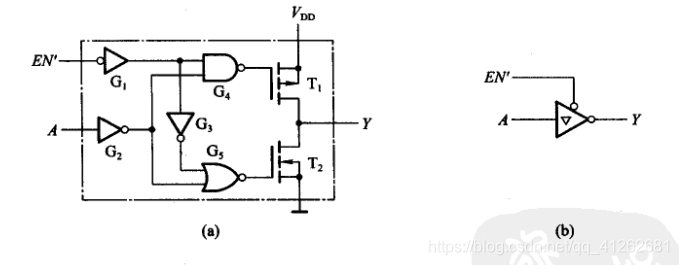

*三态门
在这里插入图片描述
在这里插入图片描述

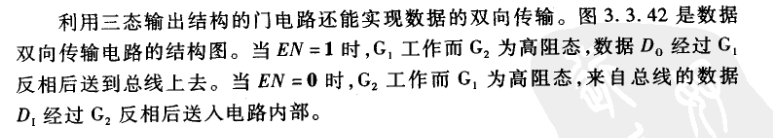

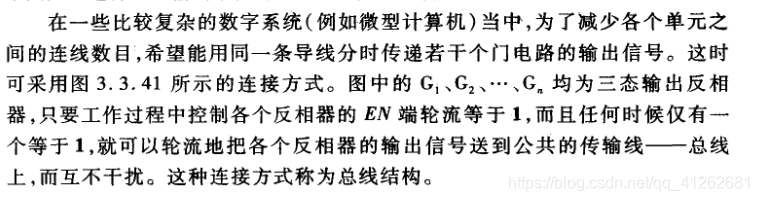

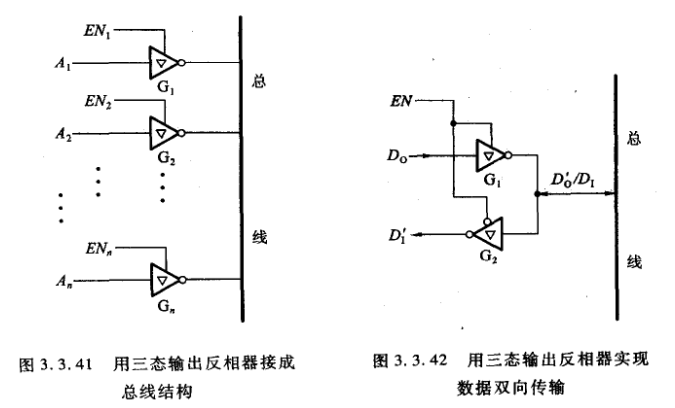

应用
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

TTL门电路

TTL工作原理

模电第一章

TTL的输入特性和输出特性

输入特性
在这里插入图片描述
输出特性
在这里插入图片描述

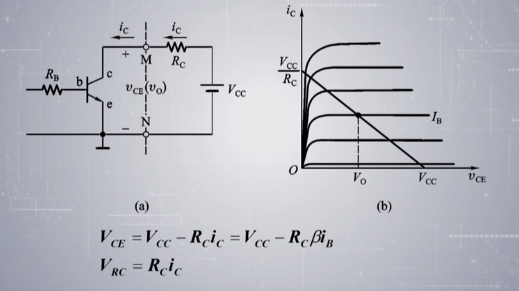

TTL的基本开关电路

在这里插入图片描述

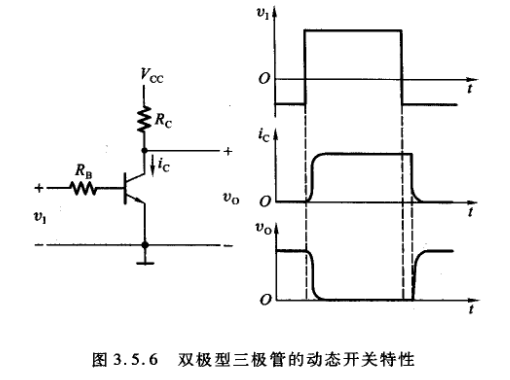

TTL的动态开关特性

极间电容效应
在这里插入图片描述

TTL反相器的电路结构和工作原理

一.电路结构

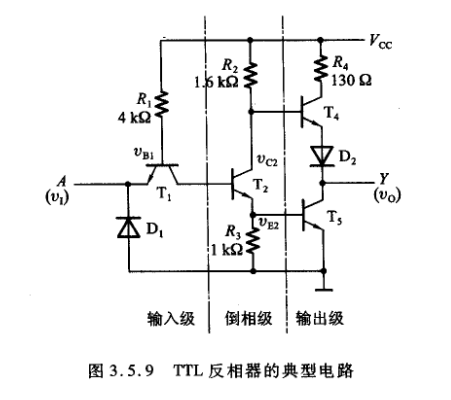

典型电路
在这里插入图片描述
1.工作特性
在这里插入图片描述
2.工作原理

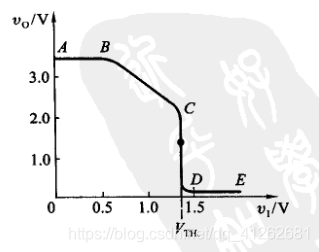

电压传输特性曲线
在这里插入图片描述

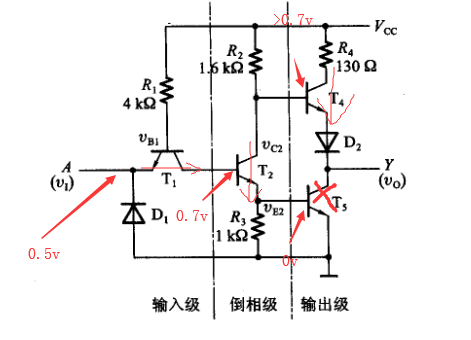

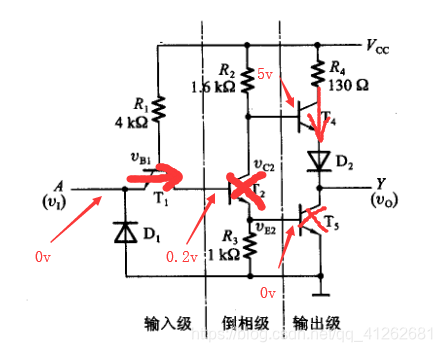

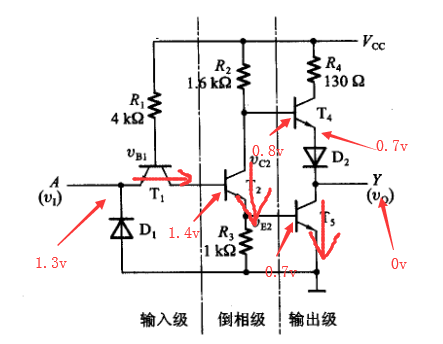

VI<0.6vV_I<0.6v时,假设VI=0V_I=0,当电路刚上电时VB1V_{B1}和A之间压差为5v左右,而T2T_2的集电结有0.7的压降,导致T1T_1集电结正偏,所以T1T_1饱和导通,此时T1T_1管的集电极即T2T_2的基极的电位为0+饱和压降0.2=0.2v左右,所以T2T_2截止,所以T5T_5也截止,T4T_4基极电位为5v,所以T4T_4导通

在这里插入图片描述
VIV_I增大到使得T2T_2的基极大于0.7v时,T2T_2导通且工作在放大区
在这里插入图片描述
VIV_I上升到1.3v时,使得T5T_5基极电位到0.7v,T5T_5导通,T4T_4截止,截止原因是T4T_4的基极被T2T_2T5T_5拉到0.8v
在这里插入图片描述

(1)A-B段,截止区VI&lt;0.6vV_I&lt;0.6v,所以VB1V_{B1}<1.3v,此时T1T_1导通,T2T_2T5T_5截止,T4T_4导通
VOH=VCCVR2VBE4VD2=3.4VV_{OH}=V_{CC}-V_{R2}-V_{BE4}-V{D2}=3.4V
(2)B-C段,线性区0.6v&lt;VI&lt;1.3v0.6v&lt;V_I&lt;1.3v,T2T_2导通且在放大区,T5T_5截止,T4T_4导通,VIV_I上升,VOV_O下降
(3)C-D段,转折区VI=VTH1.4vV_I=V_{TH}\approx 1.4v,VB1&gt;2.1VV_{B1}&gt;2.1VT2T_2 T5T_5导通,T4T_4截止,所以VOV_O迅速下降,为0
(4)D-E段,饱和区,VIV_I继续上升,而VoV_o不变

几个问题:
T2的输出VC2V_{C2}VE2V_{E2}方向相反,故称为倒相极
输出级在稳态下T4T_4T5T_5总有一个导通和截止,既降低功耗又提高带负载能力,又称推拉式
D1D_1抑制负向干扰,D2D_2保证T4T_4截止

二.输入噪声容限

VNH=VOH(min)VIH(min)V_{NH}=V_{OH(min)-V_{IH(min)}}
VNL=VIL(max)VOL(max)V_{NL}=V_{IL(max)-V_{OL(max)}}

TTL反相器的静态输入特性和输出特性

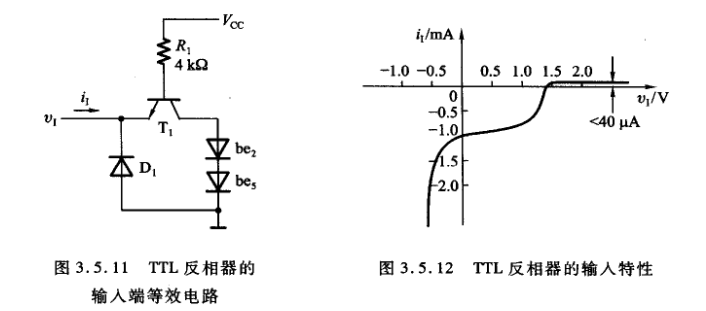

一.输入特性
稳态下的iI=f(VI)i_I=f(V_I)
重点讨论VI=VIH/VILiIV_I=V_{IH}/V_{IL}下的i_I
1.当VI=VIL=0.2vV_{I}=V_{IL}=0.2v
IIL=(VCCVBE1VIL)R1=1mAI_{IL}=\frac{-(V_{CC}-V_{BE1}-V_{IL})}{R_1}=-1mA
IILI_{IL}是流出的
2.当VI=VIH=3.4vV_{I}=V_{IH}=3.4v
发射结反偏,IIHI_{IH}很小
在这里插入图片描述
一.输出特性

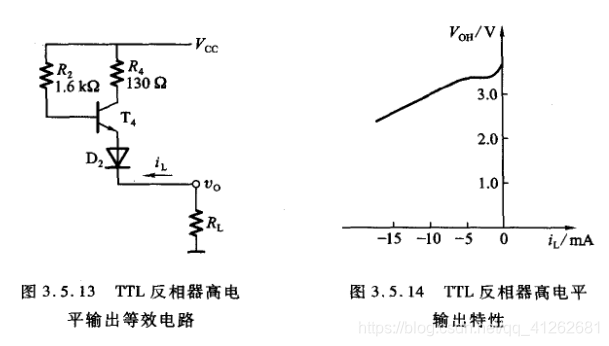

1.高电平输出特性
VO=VOHV_{O}=V_{OH}VOH=f(iL)V_{OH}=f(i_{L})
iLi_{L}流出,所以为负值,这时T4T_4导通
工作在射级输出状态,ROR_O很小
iL(max)&lt;0.4mAi_{L(max)}&lt;0.4mA
在这里插入图片描述

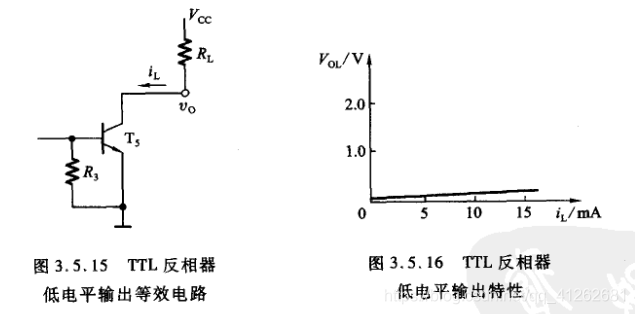

2.低电平输出特性
VO=VOLV_{O}=V_{OL}VOH=f(iL)V_{OH}=f(i_{L})
(1)iLi_{L}流入,T5T_5饱和导通 ,RoR_o很小
(2)VOL&lt;0.4vV_{OL}&lt;0.4v,iL(min)=16mAi_{L(min)}=16mA
TTL低电平时带负载能力较强
在这里插入图片描述

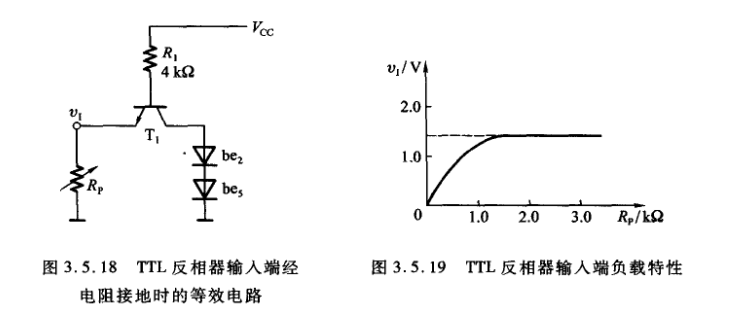

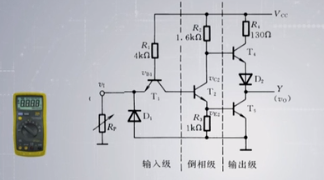

TTL反相器的输入端负载特性

在这里插入图片描述
1.当输入端经电阻接地,VI0V_I\neq 0,且随RPR_P升高而升高
VB1=2.1VV_{B1}= 2.1V时,RPR_P上升,VIV_I不在上升
2.在VB1&lt;2.1VVI&lt;1.4vV_{B1}&lt; 2.1V(V_I&lt;1.4v)时,VI=RPRI+RP(VCCVBE1)V_I=\frac{R_P}{R_I+R_P}(V_{CC}-V_{BE1})
在这里插入图片描述

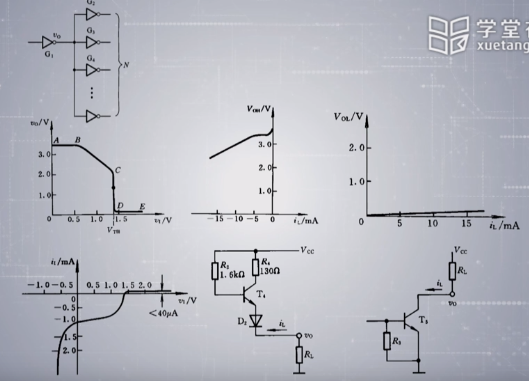

TTL反相器的扇出系数

在这里插入图片描述
VOH3.2ViOH=0.4mAV_{OH}\geq3.2V时,查得|i_{OH}|=0.4mA
VOL0.2ViOL=16mAV_{OL}\leq0.2V时,查得|i_{OL}|=16mA
对于一个标准TTL门电路扇出系数是10

TTL反相器的动态特性

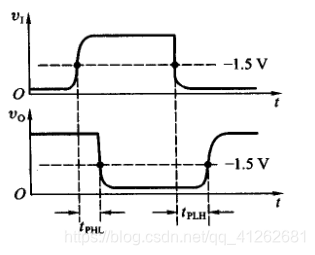

传输延迟时间

1.现象
在这里插入图片描述
2.原因
结电容的原因

在这里插入图片描述

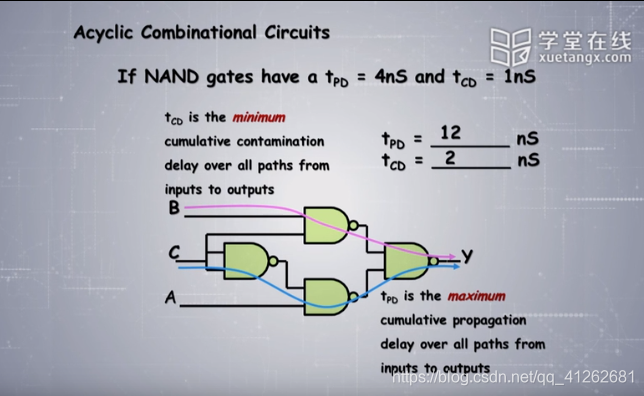

tPDt_{PD}找最长路径
tCDt_{CD}找最短路径

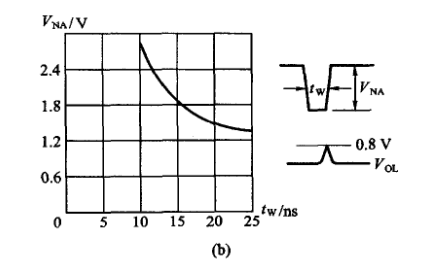

交流噪声容限

当输入信号为窄脉冲时,且接近tPDt_{PD}时,输出变化跟不上,变化很小,因此交流噪声容限远大于直流噪声容限
正脉冲噪声容限
在这里插入图片描述
负脉冲噪声容限
在这里插入图片描述

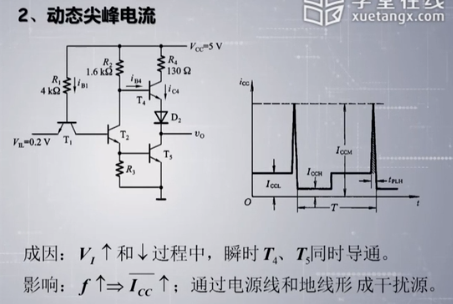

动态尖峰电流

静态电流
在这里插入图片描述

交流电流

在这里插入图片描述

其他类型的TTL门电路

其他逻辑功能的TTL门电路

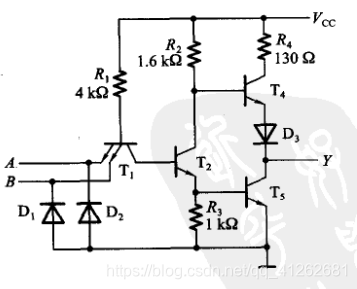

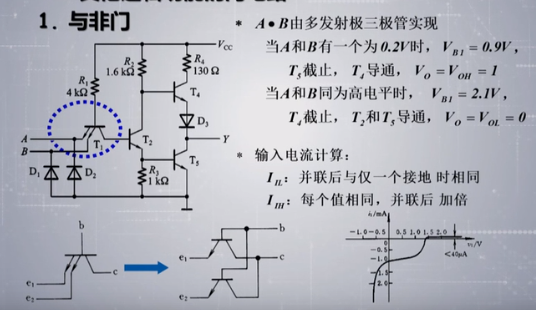

1.与非门
在这里插入图片描述
在这里插入图片描述

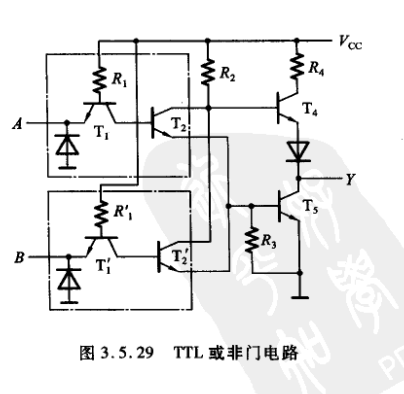

2.或非门

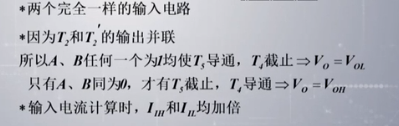

在这里插入图片描述
在这里插入图片描述

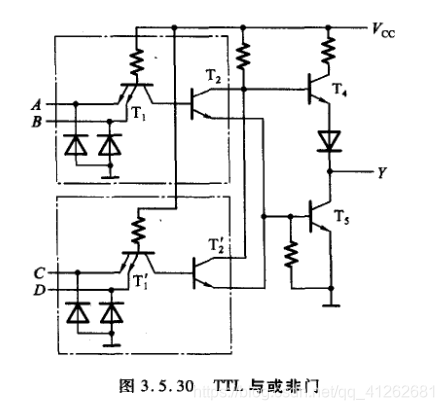

3.与或非门
上面两个结合
在这里插入图片描述

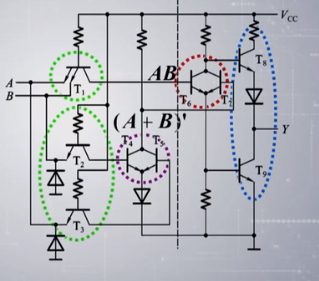

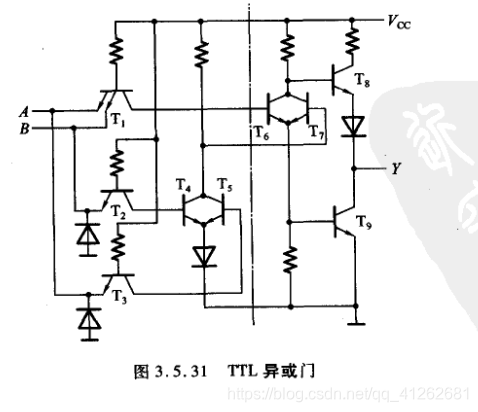

4.异或门
在这里插入图片描述
在这里插入图片描述

集电极开路输出的门电路(OC门)

和CMOS的OD门类似
推拉式输出电路的局限性:
(1).输出电平不可调
(2).负载能力不强,尤其是高电平输出
(3).输出端不能并联输出

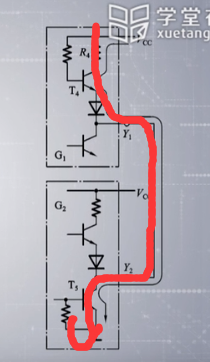

在这里插入图片描述
会产生电源到地的短路

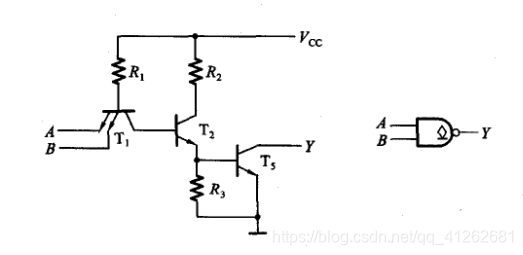

2.OC门的结构特点
取消了上半部分
在这里插入图片描述

T5T_5可承受较大电流
工作时需要外接RLR_L,VccV_{cc}

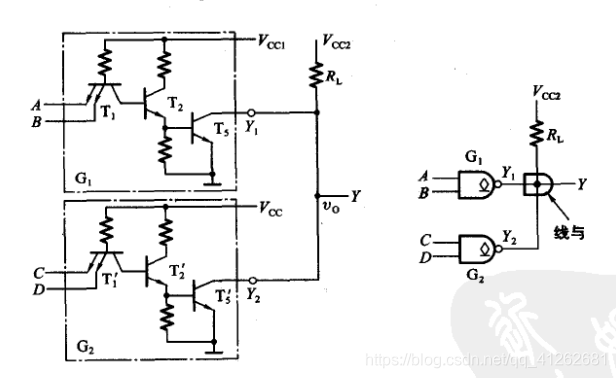

3.OC门的线与
在这里插入图片描述

R_L的计算
在这里插入图片描述

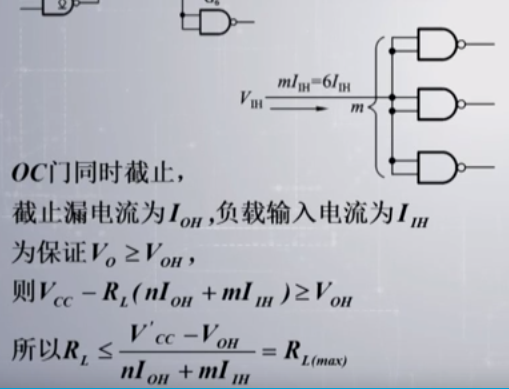

上限
在这里插入图片描述

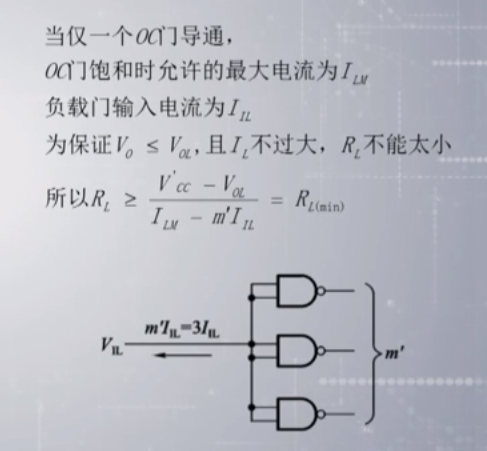

下限
在这里插入图片描述

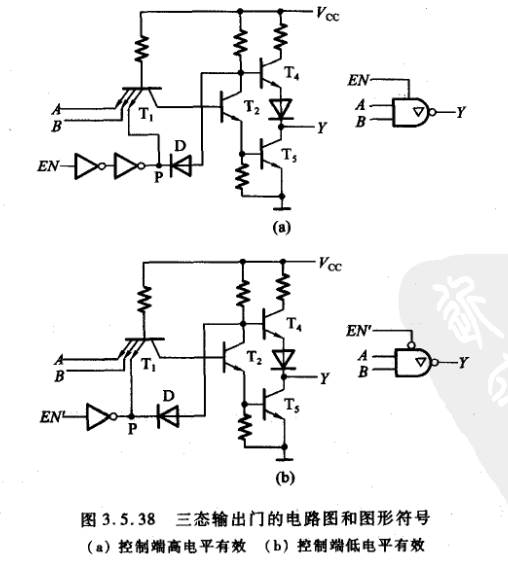

三态门(TS门)

在这里插入图片描述
以下图做分析:
ENEN\prime输入高电平
则,T4和T5都会被截止
在这里插入图片描述
输出有三个状态:
逻辑1,逻辑0,高阻态
