Altium designer 生成PCB制作文件及打样流程（以嘉立创商城为例）

主要需要生成两个文件，一个Gerber文件(Gerber Files)，一个孔定位文件(NC Drill Files)。

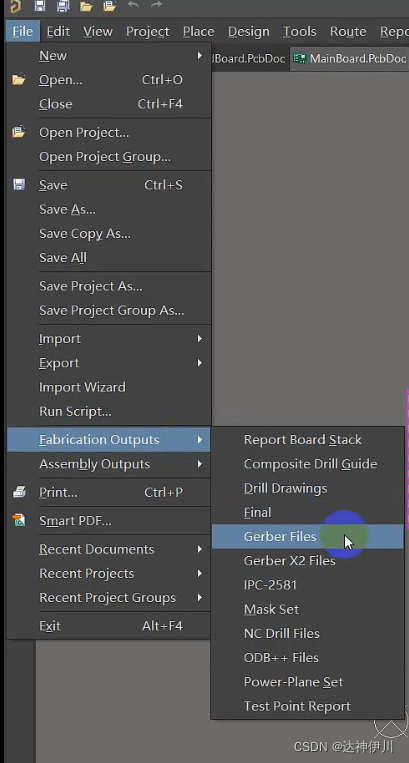

1. 生成Gerber文件，在将要制作的PCB文件页面下，点击File - Fabrication - Gerber Files.

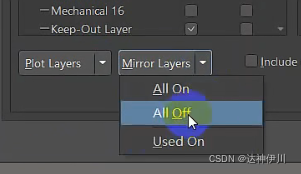

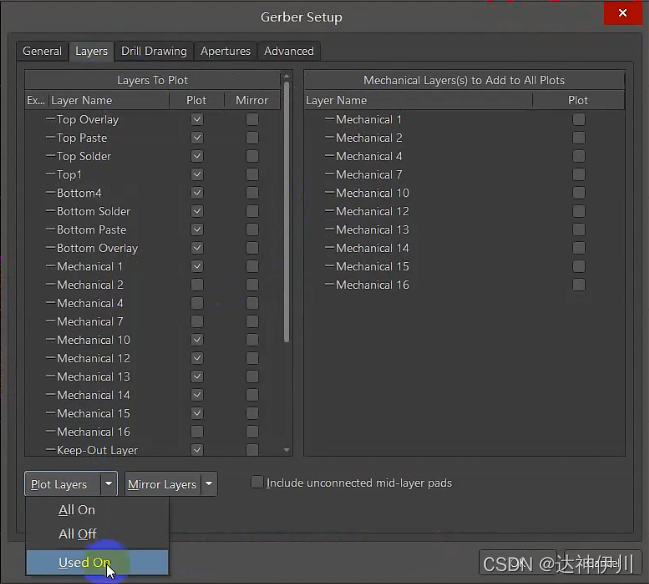

2. 弹出Gerber Setup页面，Plot Layers选择Used On，Mirror Layers选择

 3. 生成打孔文件，File - Fabrication Outputs - NC Drill Files:

一路OK。。

4. 接下来打开工程文件夹，会发现生成了一个Project Outputs for ...，将它压缩，压缩包就是我们要上传至生成商的文件。

 5. 打开立创商城，在线下单，上传刚才的压缩包，系统会自动解析PCB文件。
