BIST分为logic bist和memory bist（MBIST）。

logic bist测试随机逻辑电路。

memory bist 测试存储器电路，通过输入不同组数值测试sram存储器有没有坏点，需要将自检的硬件逻辑加到rtl里面。

存储器电路模型：地址译码器、读写控制逻辑、存储单元阵列

MBIST测试对象是RAM或ROM

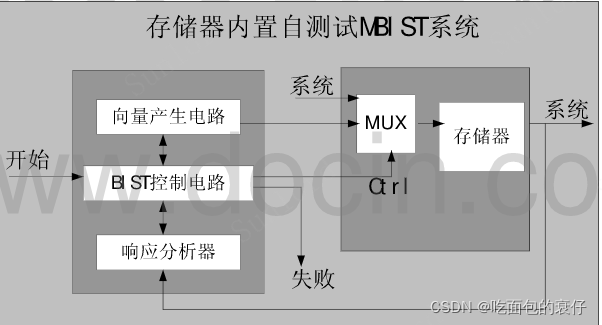

MBIST电路图
在这里插入图片描述
1、向量产生电路
2、BIST控制电路（由状态机组成）

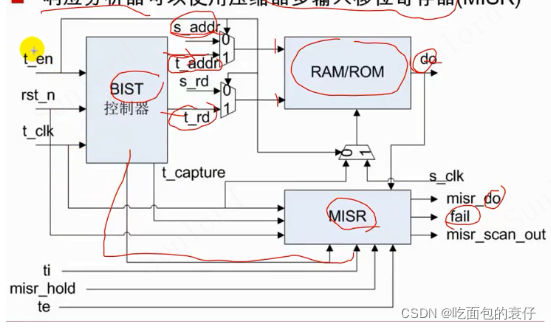

3、响应分析器（用比较器、MISR（multiple input register多输入移位寄存器）构成）
