Verilog过程赋值语句：阻塞型&非阻塞型

在Verilog中，过程赋值语句分为两个大类：阻塞型过程赋值语句和非阻塞型过程赋值语句。

为了清晰直观，两者基本对比如下：

阻塞型过程赋值语句	非阻塞型过程赋值语句
操作符“=”，变量=表达式	操作符“<=”，变量<=表达式
串行语句块中，各语句按照排列先后执行	各条语句并行执行，无先后之分
并行语句块中，同时执行，无先后之分	–
立即从右向左赋值	延时完成后，从右向左赋值

对于同样的语句块，在其他部分完全相同的情况下，过程赋值语句采用不同的阻塞与非阻塞的形式，综合结则不同。

以基本为例：

module blocking(din,clk,out1,out2);
input din,clk;
output out1,out2;
reg out1,out2;
always@(posedge clk)
	begin
		out1 = din;
		out2 = out1;
	end
endmodule

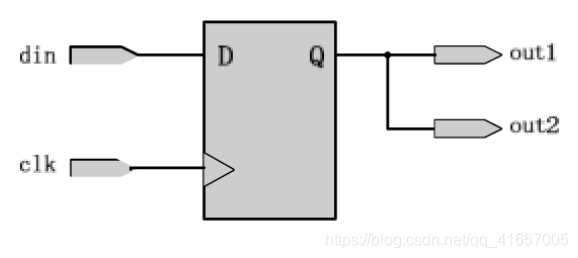

此阻塞型赋值语句综合的逻辑电路为图1：

若修改为非阻塞形式：

module blocking(din,clk,out1,out2);
input din,clk;
output out1,out2;
reg out1,out2;
always@(posedge clk)
	begin
		out1 <= din;
		out2 <= out1;
	end
endmodule

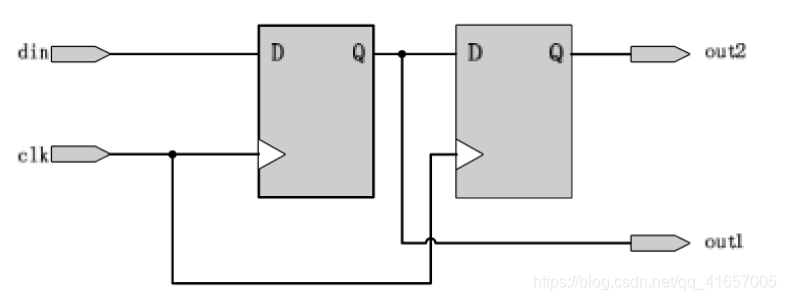

综合出的逻辑电路为图2：

由此可见，阻塞型和非阻塞型在语句的执行以及理解上并不相同，非阻塞型赋值语句更像是每一句都分配了一个D触发器。

在上课过程中，老师提出了一个问题：
如何利用阻塞型赋值语句生成图2所示的单触发器电路？

答案是颠倒两条语句顺序：

module blocking(din,clk,out1,out2);
input din,clk;
output out1,out2;
reg out1,out2;
always@(posedge clk)
	begin
		out2 = out1;
		out1 = din;
	end
endmodule

可以利用阻塞型赋值语句顺序执行的特点，实现我们的要求。

在一般情况下，以下情况分别应用阻塞型和非阻塞型赋值语句：

阻塞型赋值	非阻塞型赋值
组合逻辑电路	时序电路
	锁存器电路
–	既有组合逻辑又有时序逻辑

参考资料：
《Verilog HDL 数字集成电路设计原理与应用》
