有限元求解二维静电场问题

已于 2024-07-08 20:24:33 修改
阅读量770 收藏 7
点赞数 6
分类专栏： 有限元 文章标签： matlab
于 2024-07-08 20:12:34 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_41666999/article/details/140277719
版权

简介

笔者开源了正在编写的SIMag理论文档以及部分MATLAB验证程序，完整的求解器不开源。这篇博文摘取了SIMag二维静电场求解的理论文档，并设计了一个算例，编制了MATLAB程序验证算法。

笔者自知水平有限，欢迎各位朋友批评斧正。

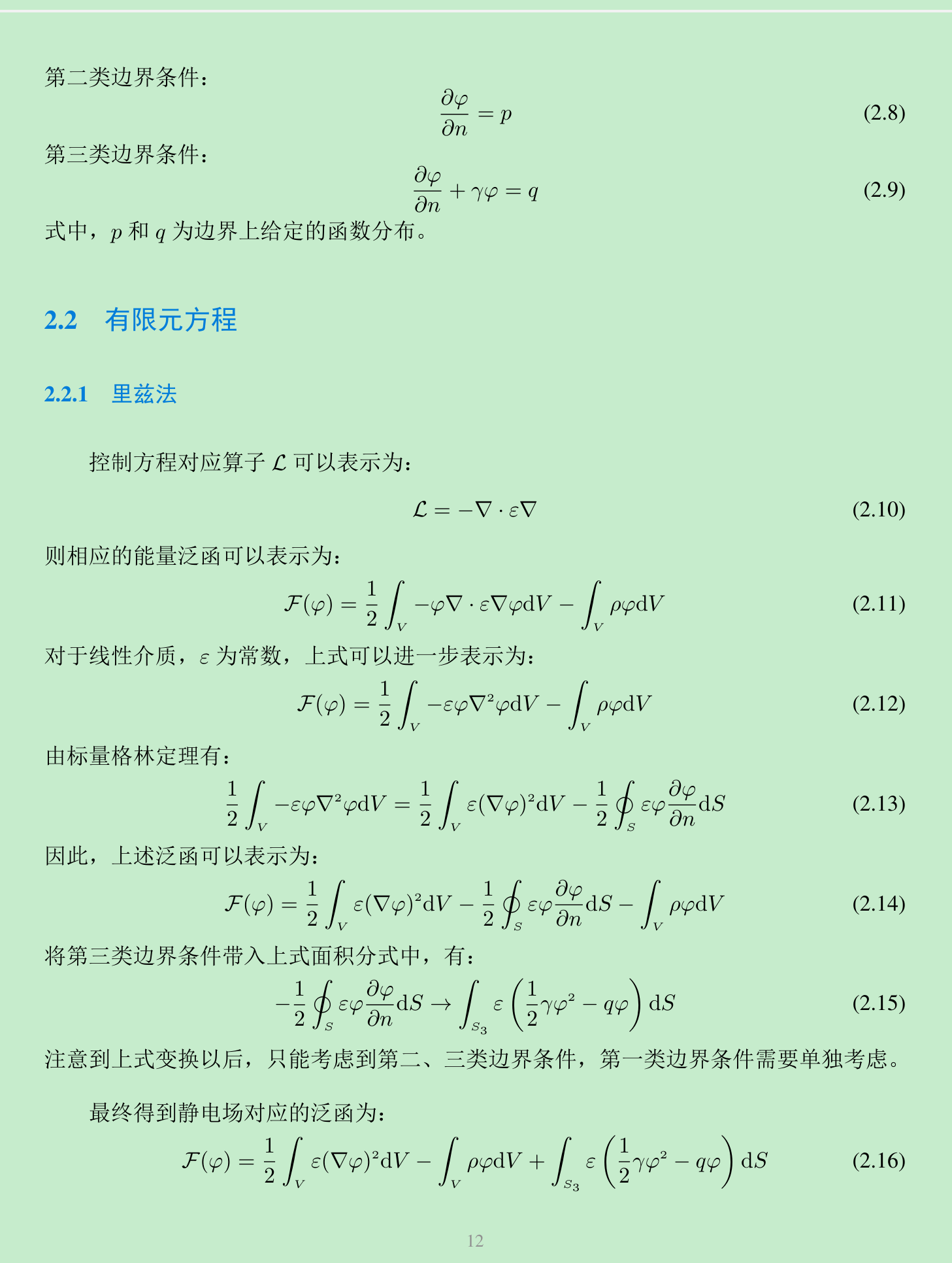

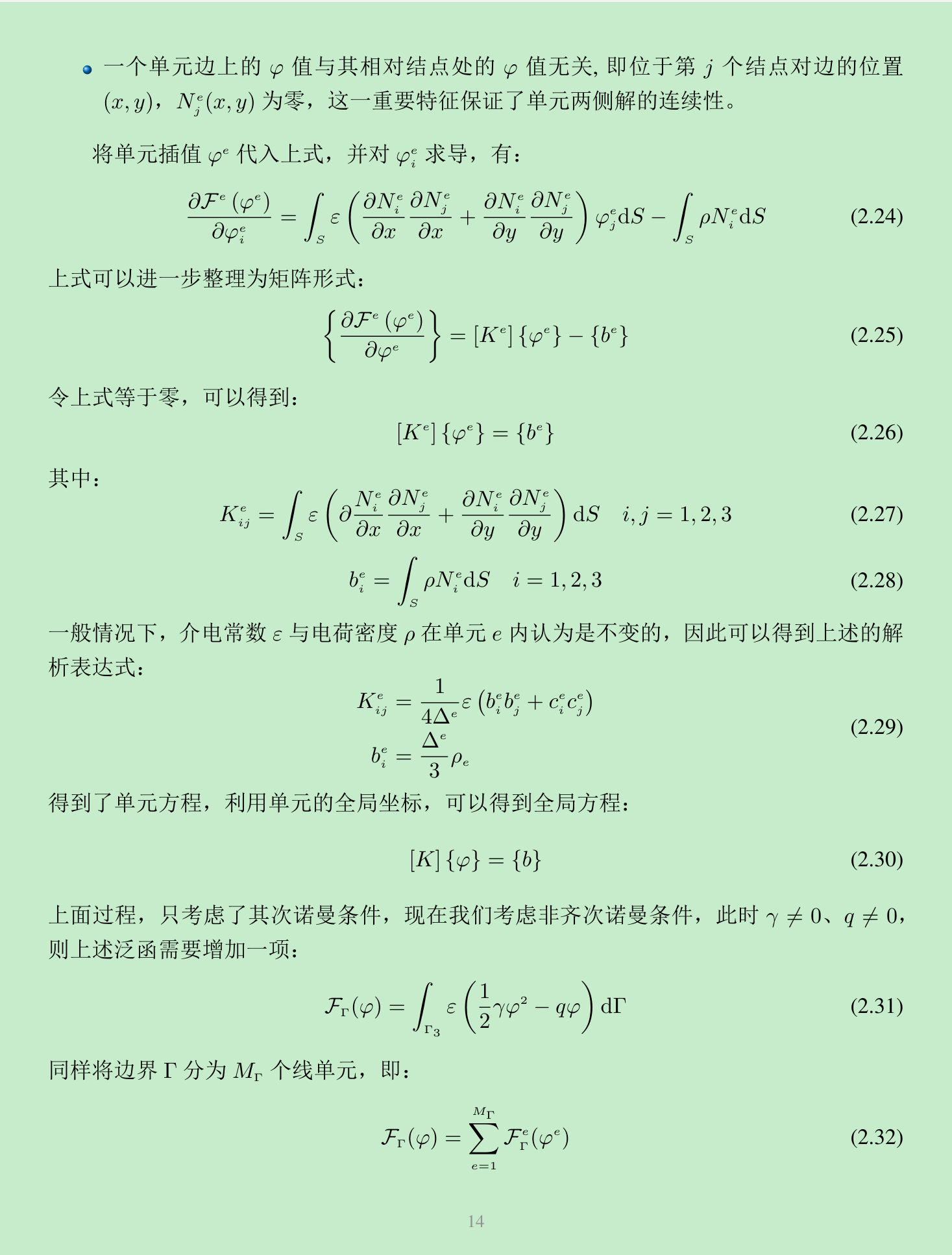

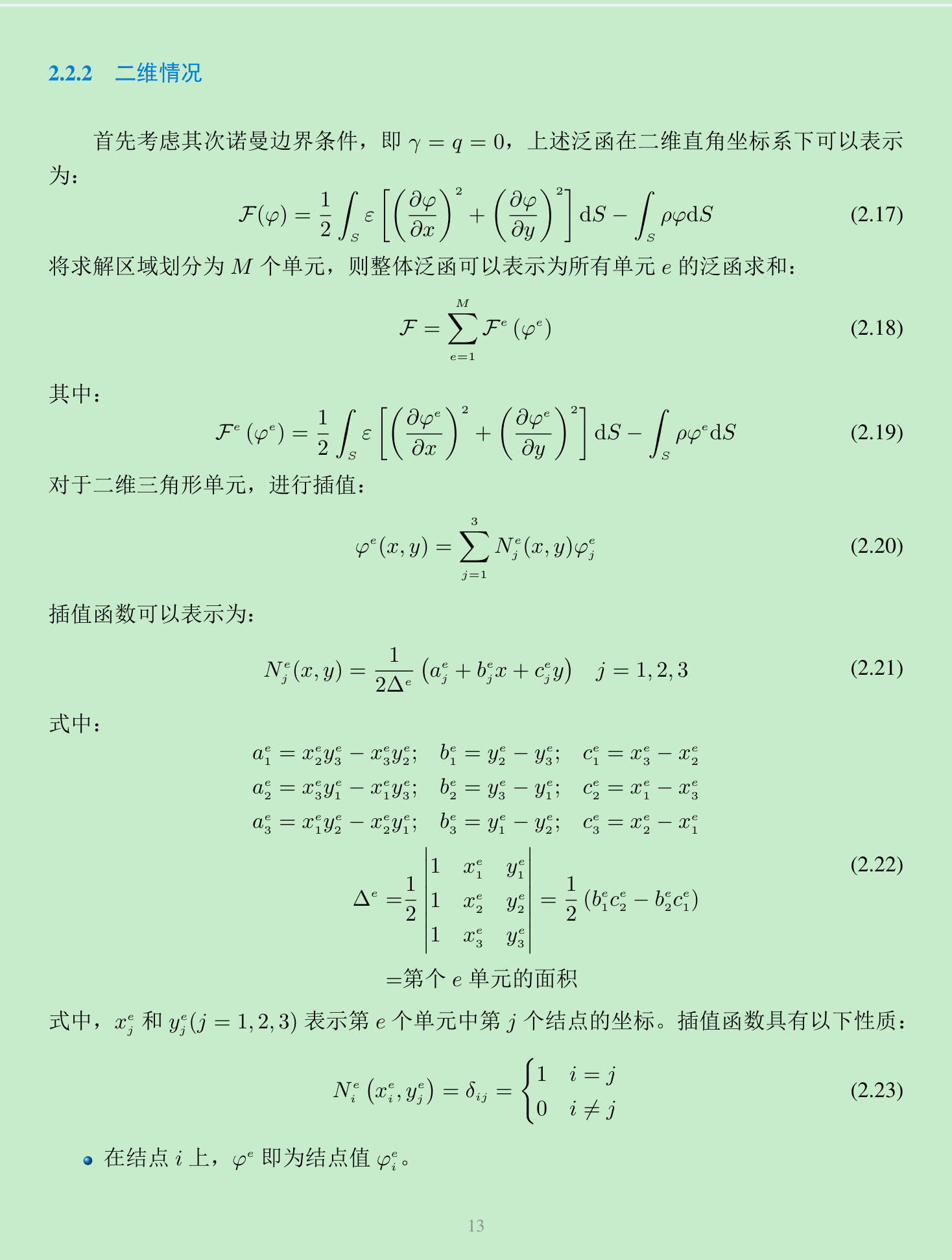

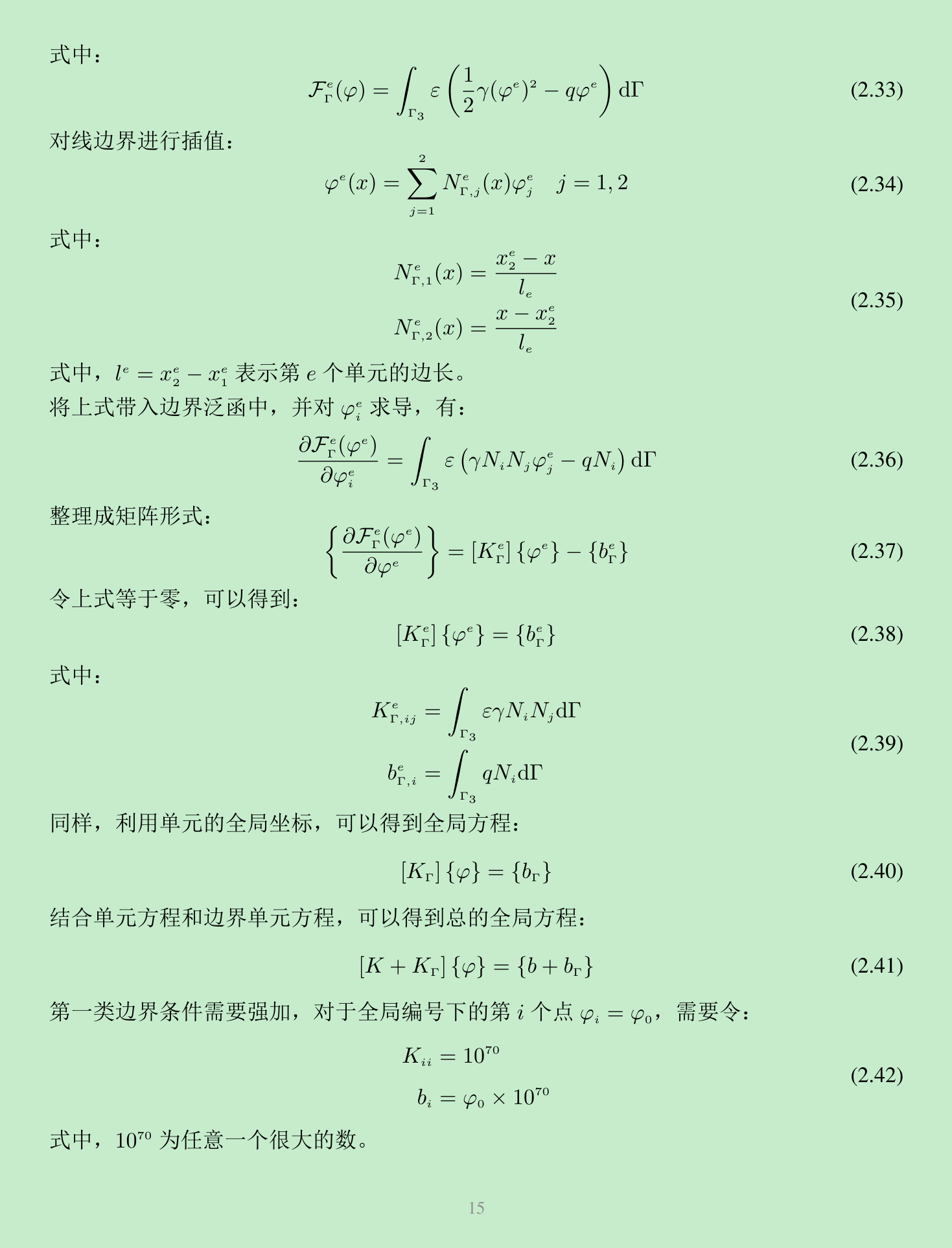

理论





几何模型

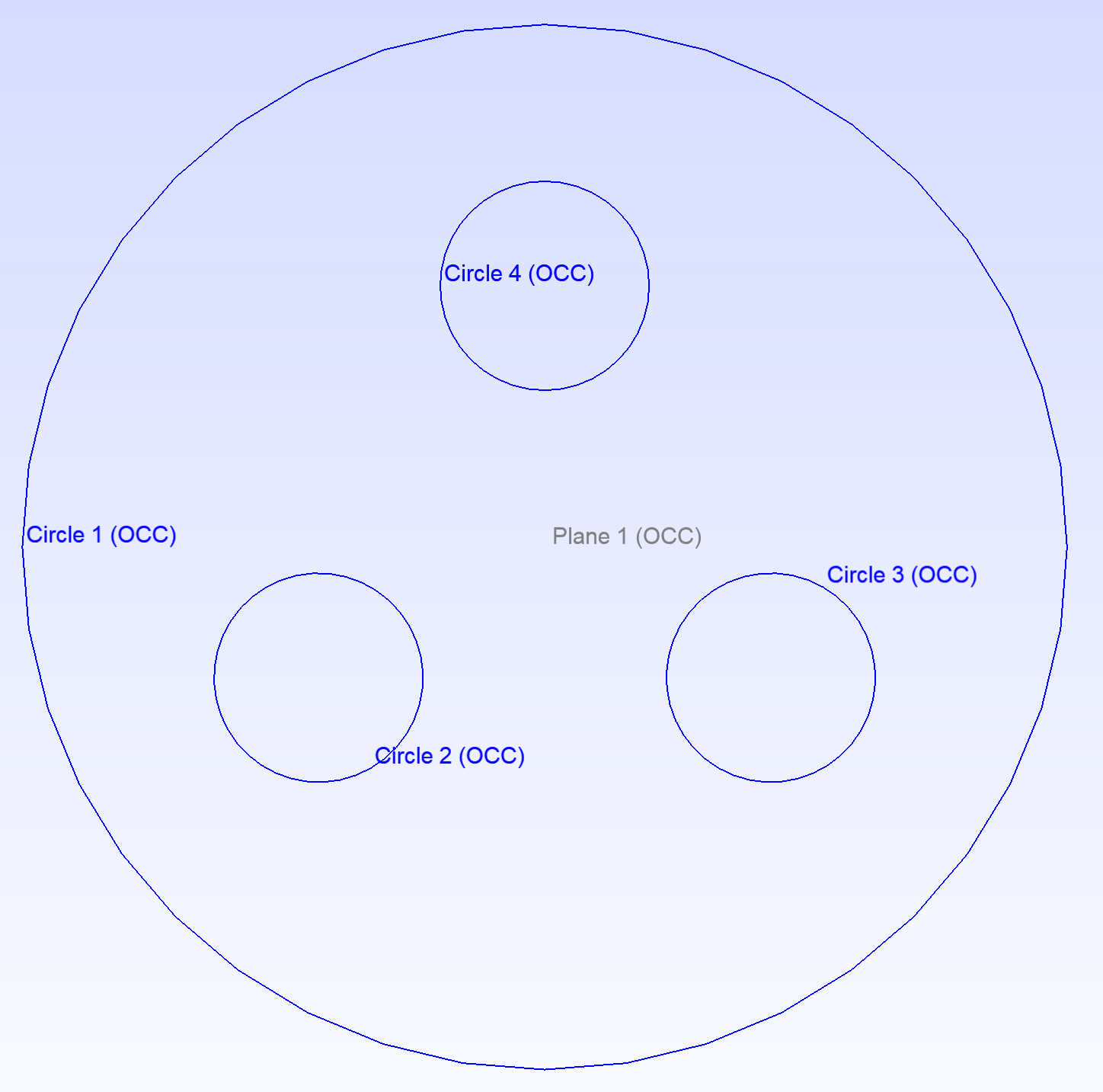

利用Gmsh建立三轴电缆二维模型，其中Circle 2、Circle 3、Circle 4为电缆。

网格剖分

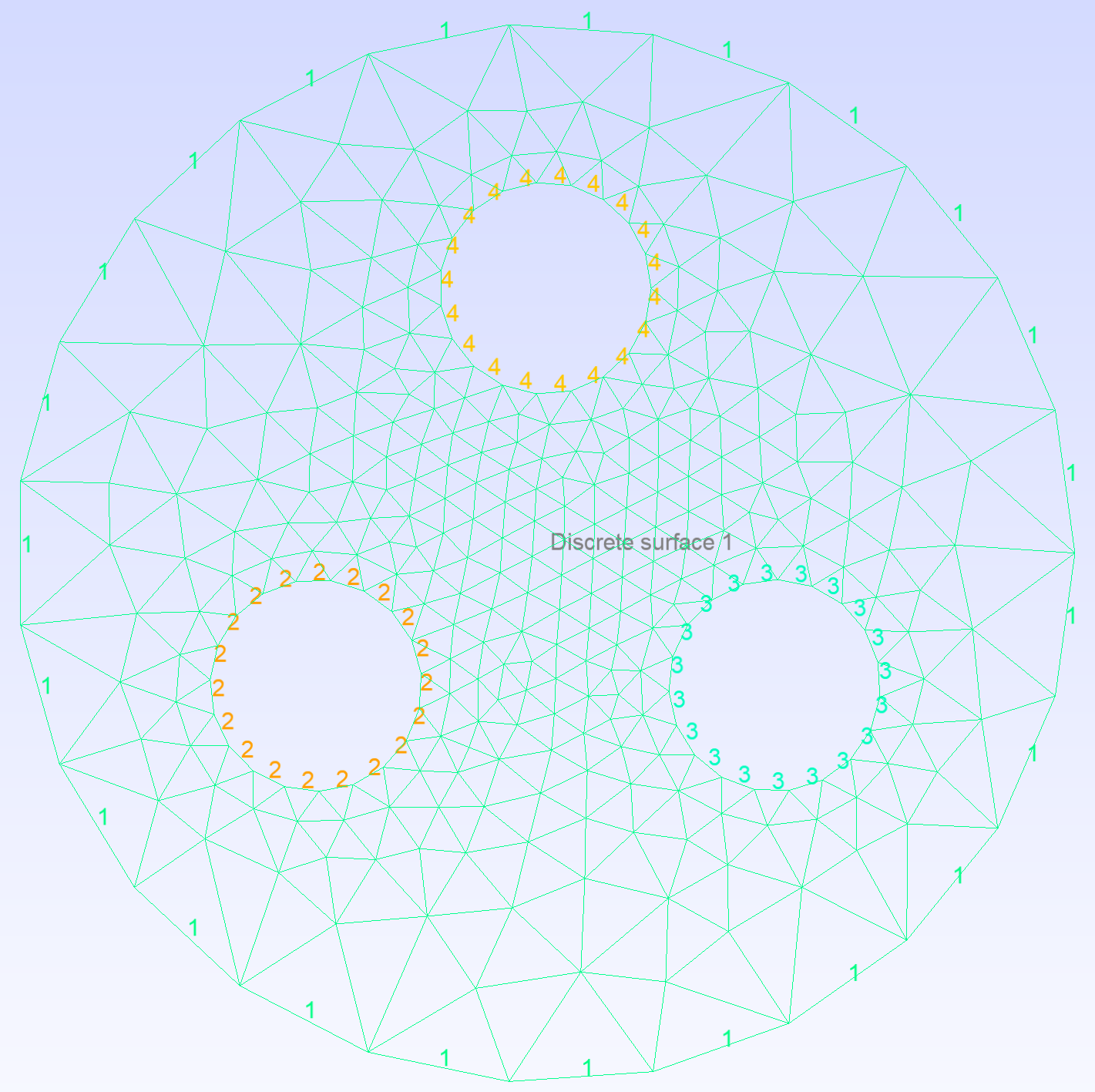

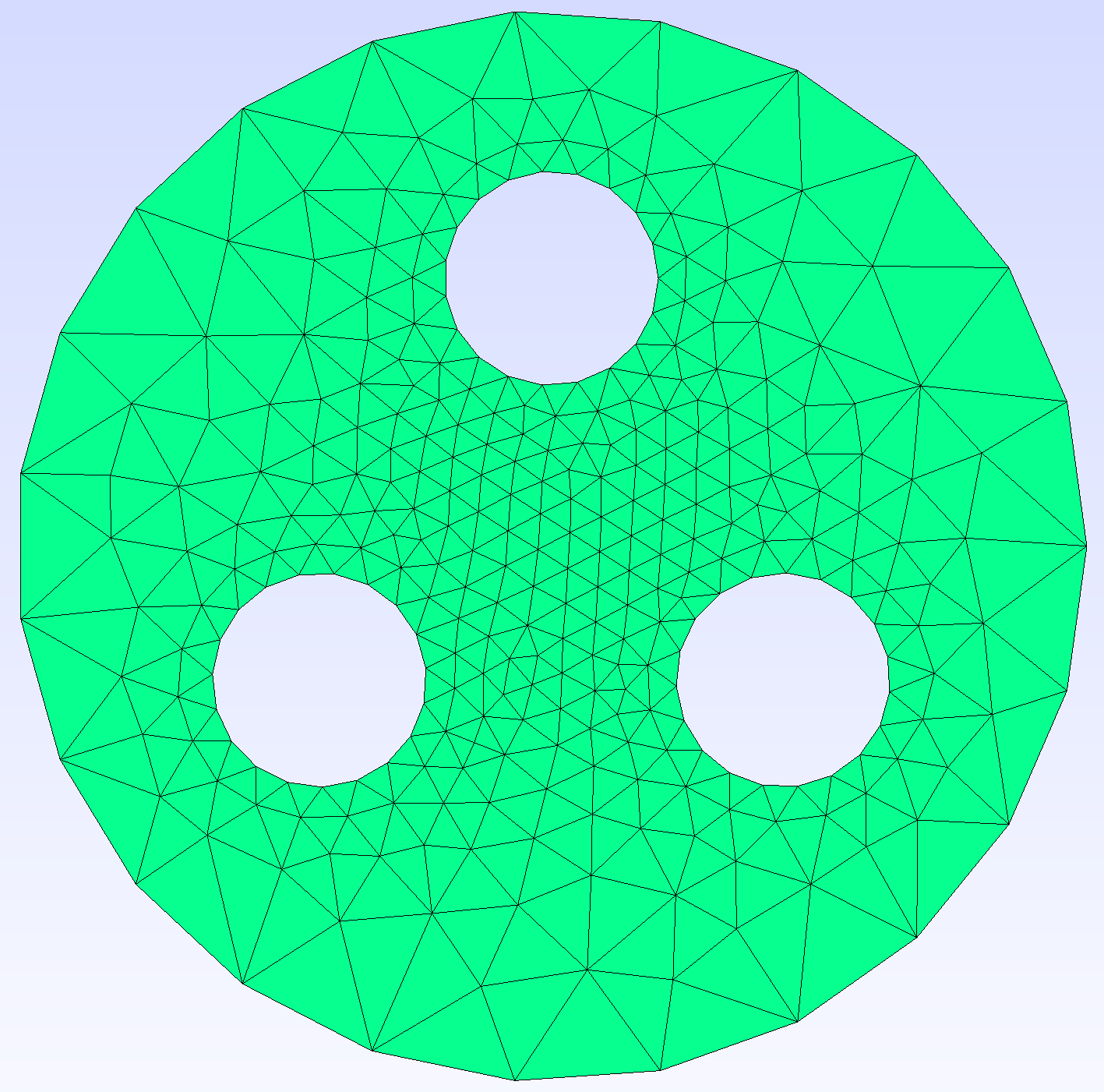

利用Gmsh将上述的二维几何模型进行剖分：

可以看到有四组线单元组，分别对应三个三轴电缆以及外侧的壳，我们对四组线单元组施加第一类边界条件，其中组2施加电位为1V，其它边界的电位为零

计算结果

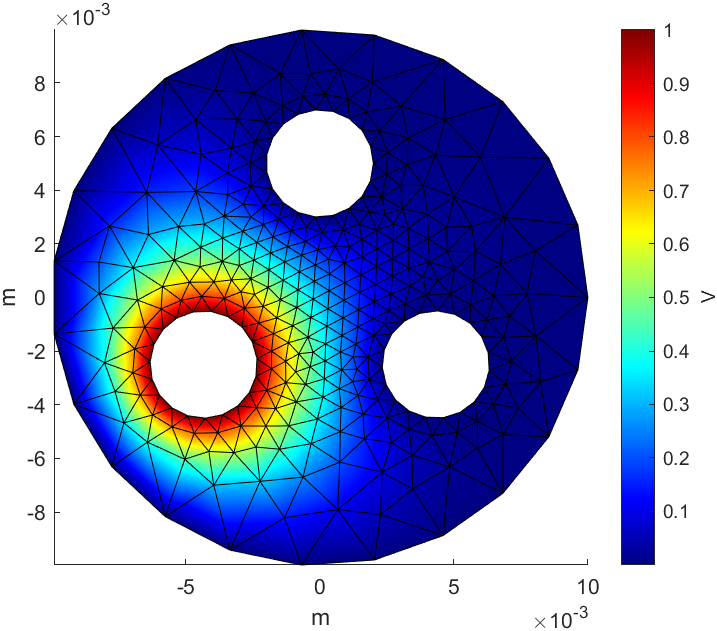

编制MATLAB程序求解该二维静电场问题，计算得到得到电位云图为：

源代码

源代码见：

https://gitee.com/YoHen-Fu/simag-doc/tree/master/example
