相机测量


按住Ctrl键盘
显示像素坐标和灰度值。。
可以很轻松的得到像素坐标的距离

像素坐标—>世界坐标 (使用相机标定)

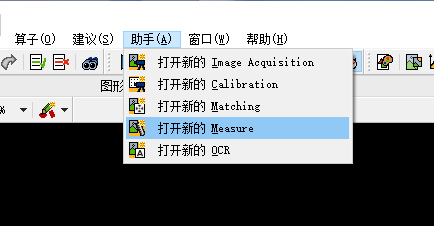

使用Halcon的测量助手

在这里插入图片描述
在这里插入图片描述

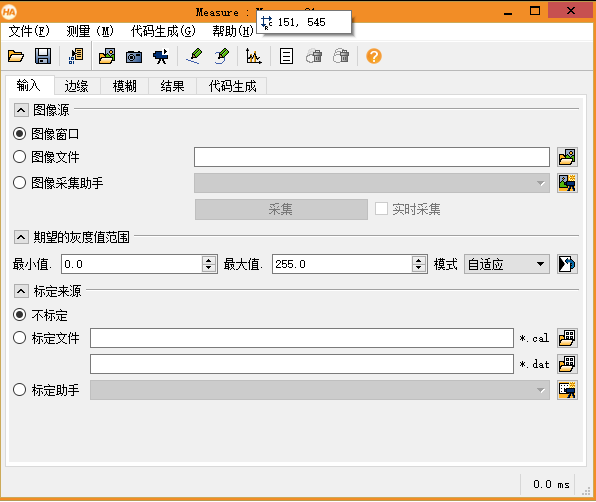

将相机标定生成的标定文件读入
(上面是内参，下面是外参)

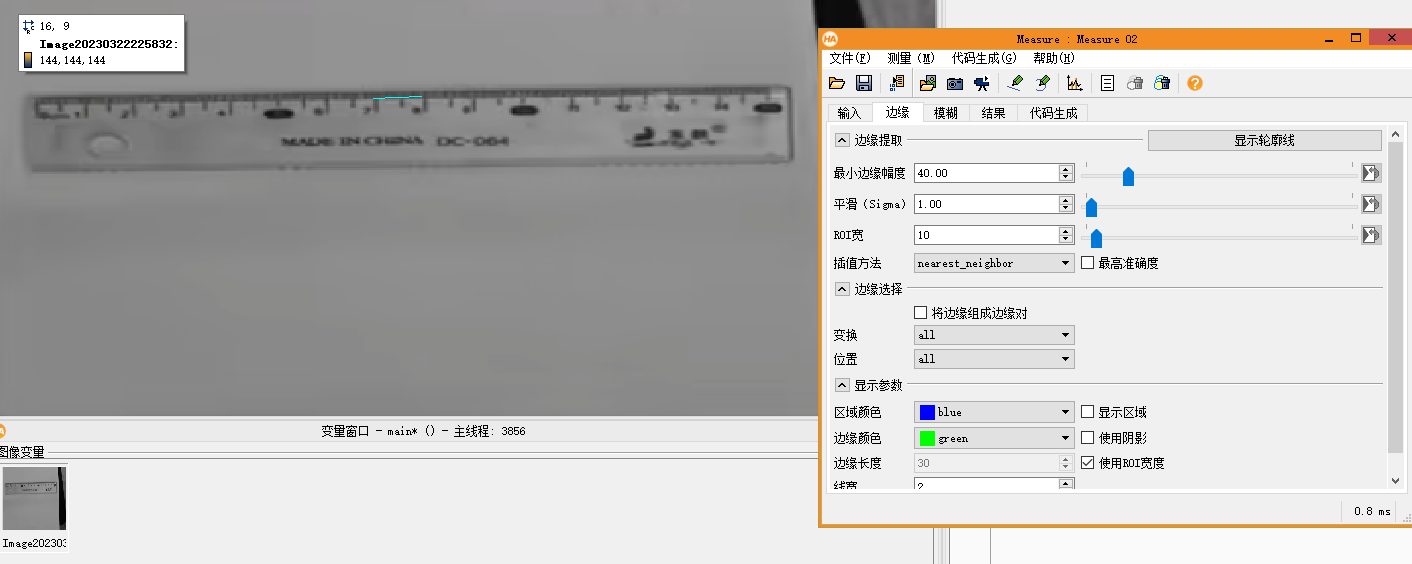

绘制线段（右键确定）
在这里插入图片描述

代码测量(算子)

加入标定的结果
在这里插入图片描述
求中心坐标（像素坐标）

area_center (region, Area, Row, Column)

像素坐标转世界坐标

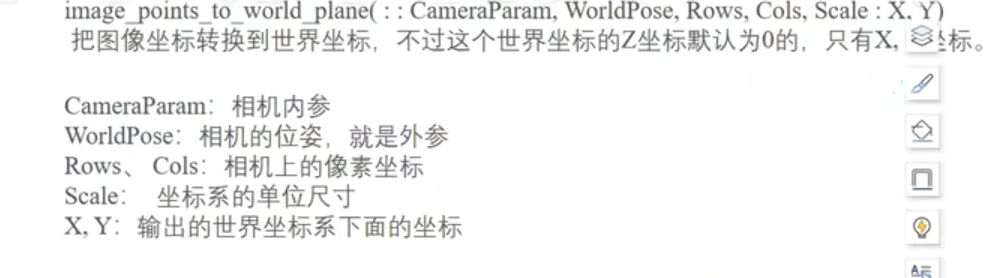

在这里插入图片描述

在世界坐标下求距离才是真实世界中的距离。。

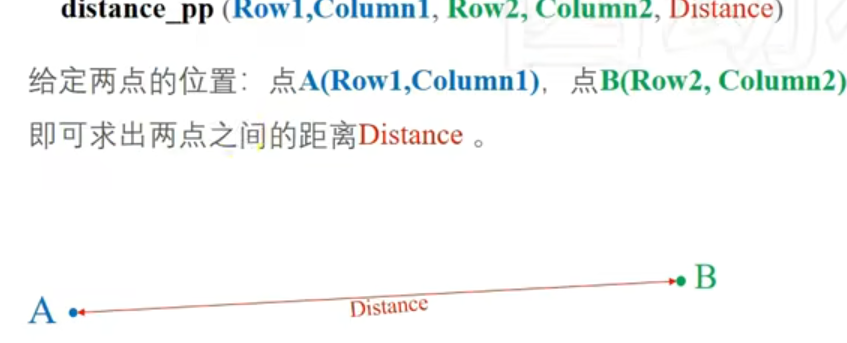

求两点之间的距离：

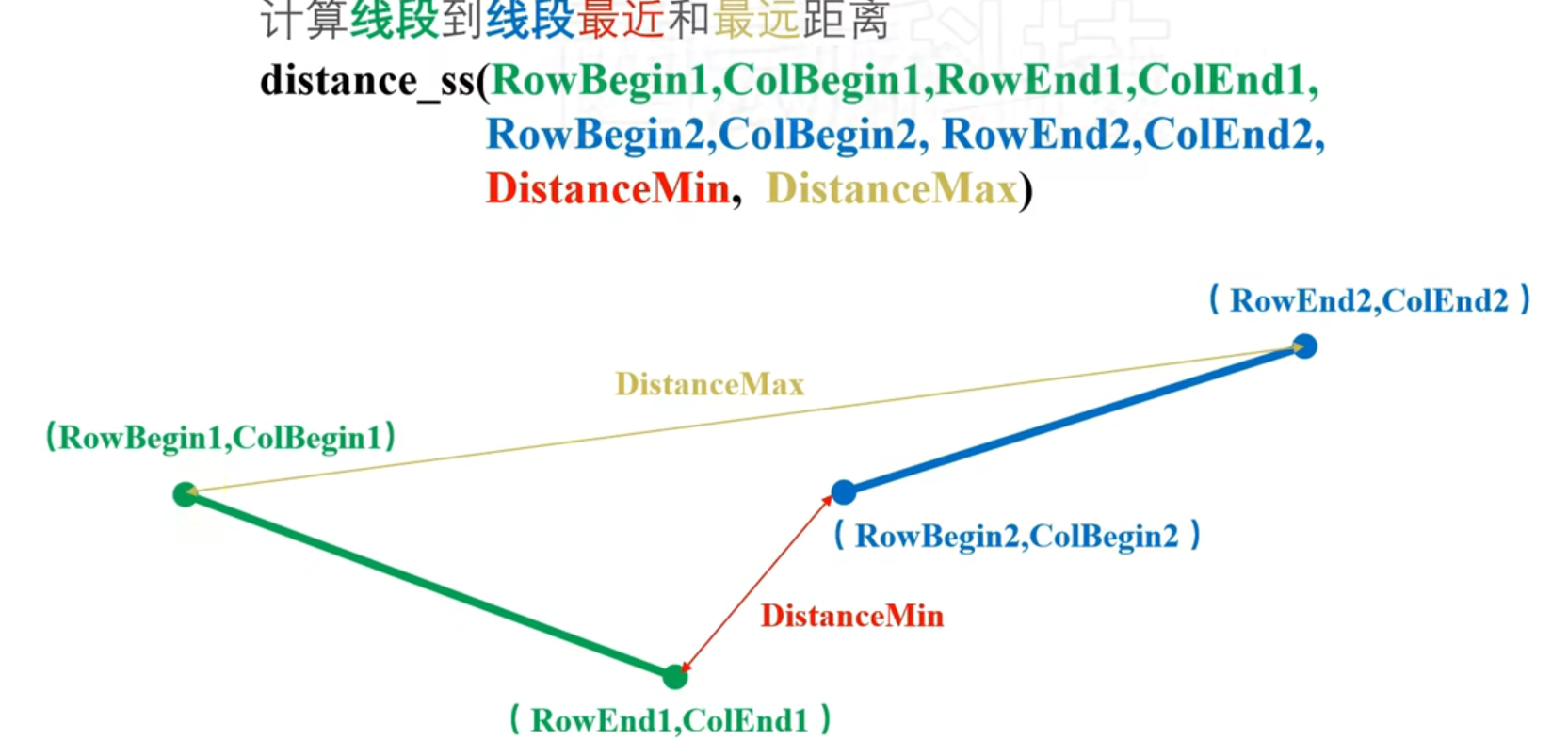

在这里插入图片描述
在这里插入图片描述

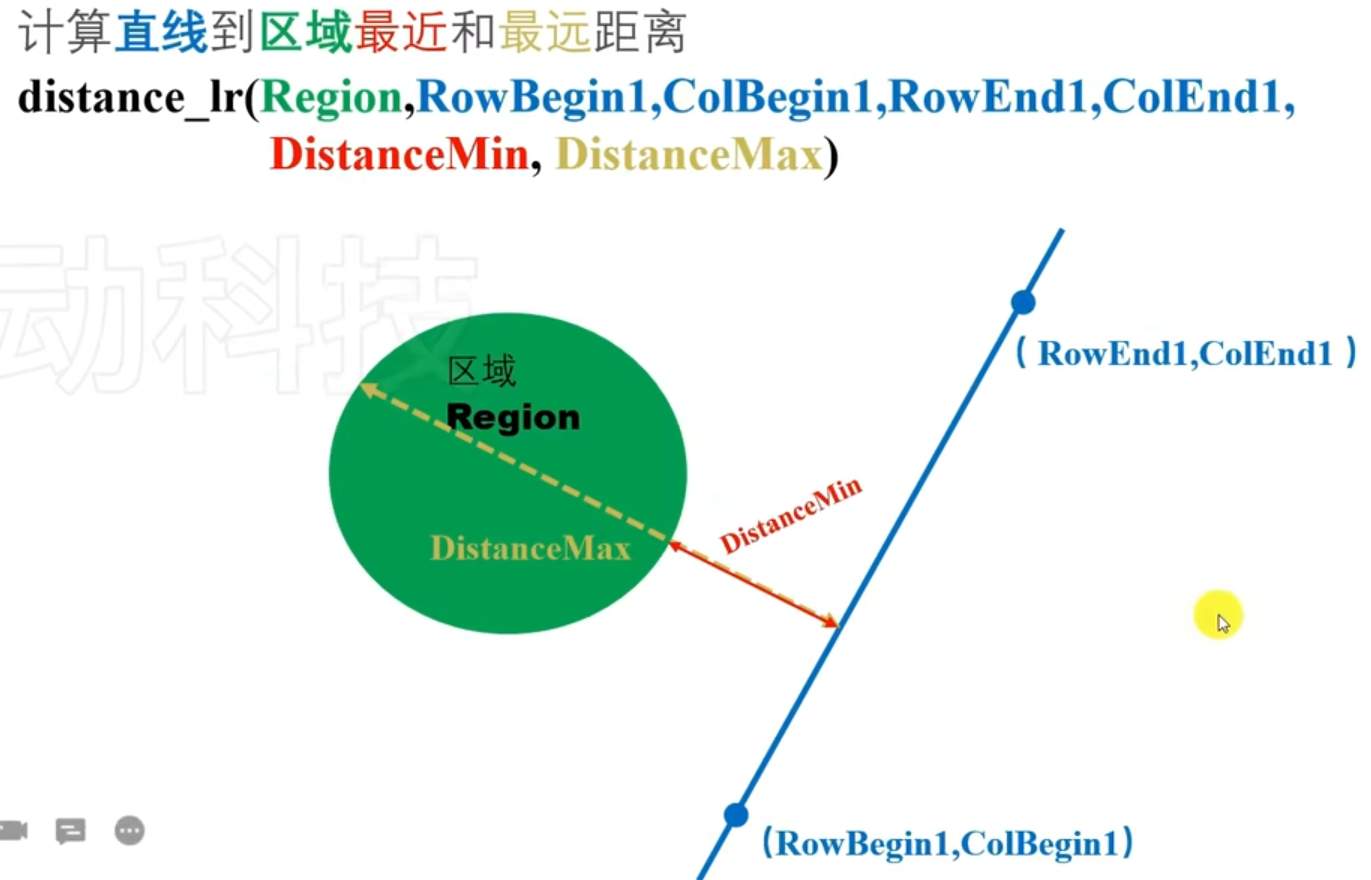

在这里插入图片描述

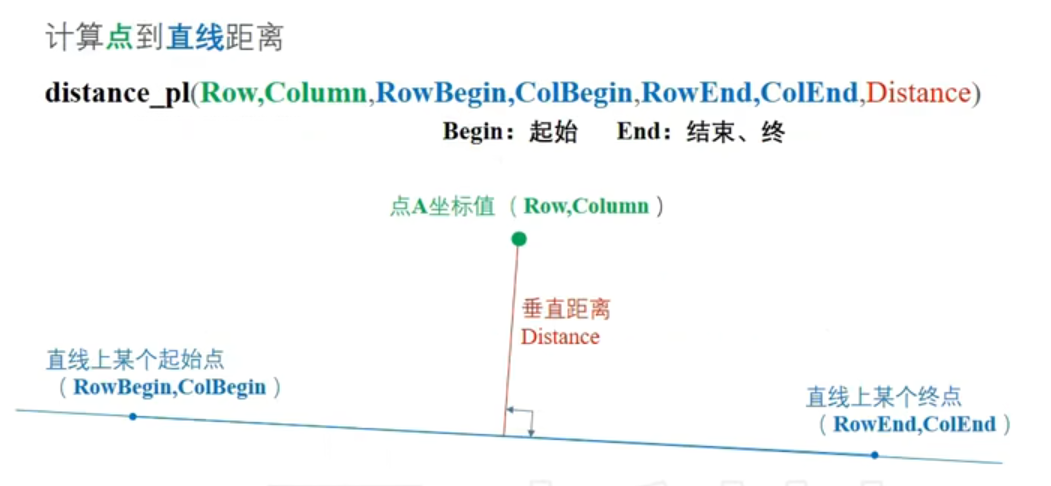

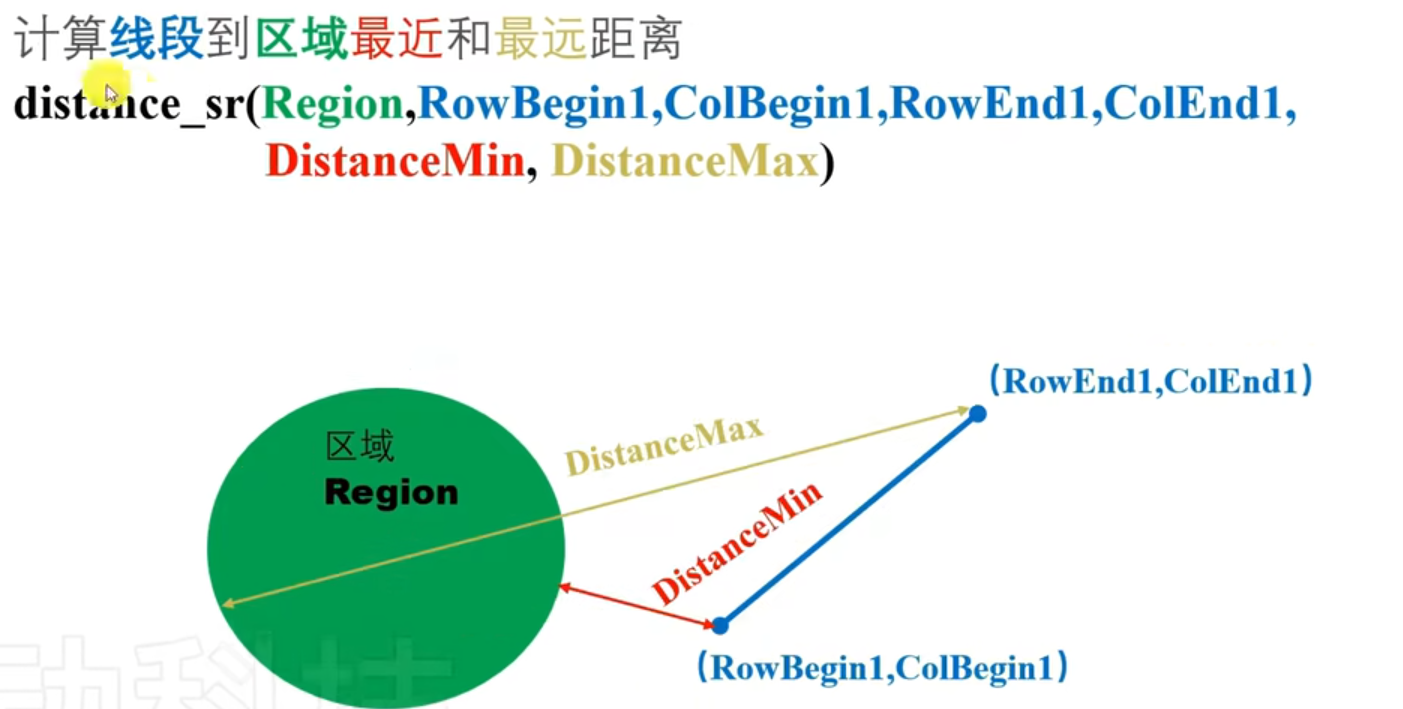

在这里插入图片描述
在这里插入图片描述
