内部局域网速过慢排查实录

最近公司同事反映内部局域网络传输过慢。我实际进行了一次排查，并解决了该问题。该文章记录这一过程。

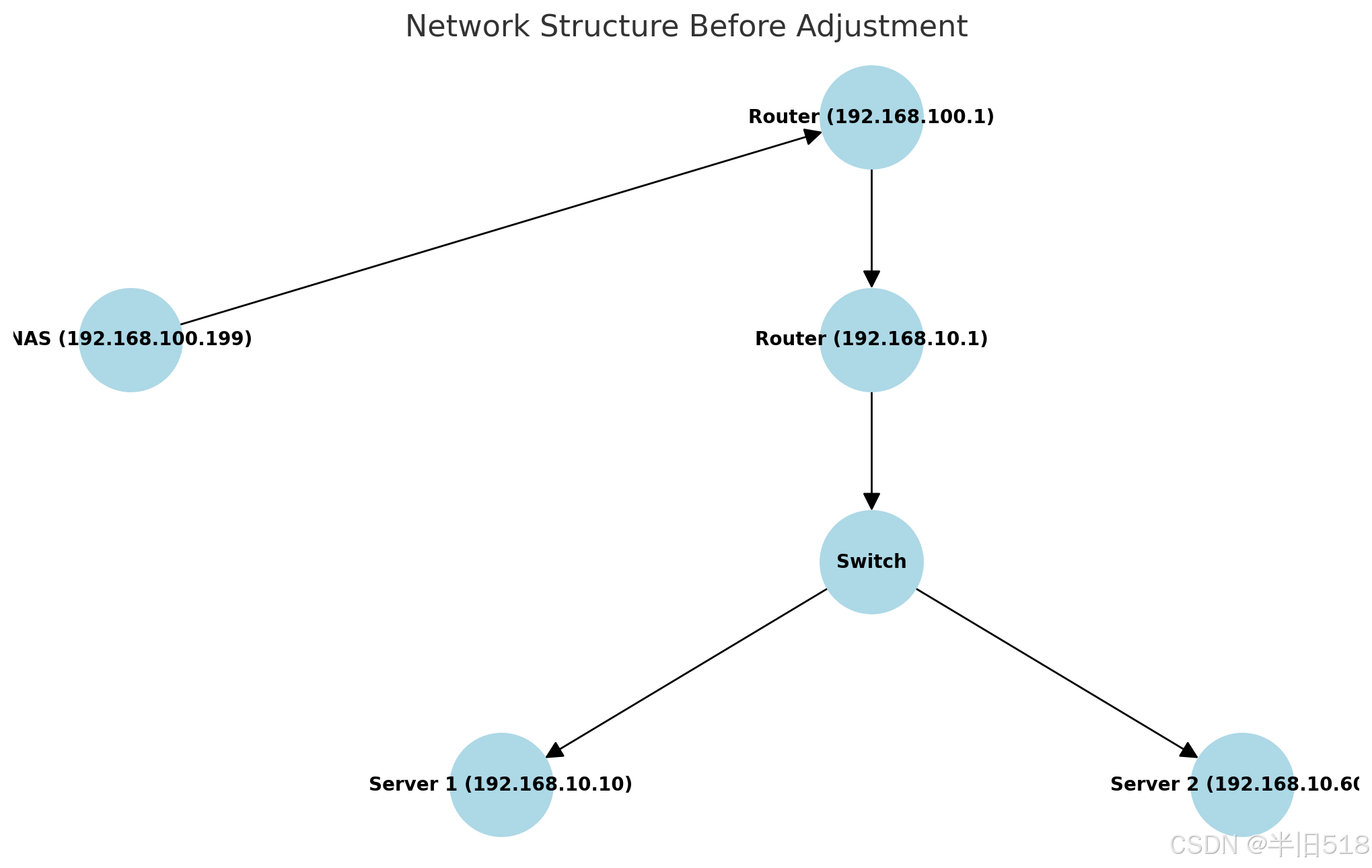

问题描述，目前公司网络架构如下：

NAS (192.168.100.199)：

直接连接到公司的路由器 192.168.100.1。
路由器：

一端连接 192.168.100.199（NAS）。
另一端通过 192.168.10.1 连接到交换机。
交换机：

连接了两台服务器：
Server 1: 192.168.10.10
Server 2: 192.168.10.60

server1，server2上分别运行了若干虚拟机。如192.168.10.11，192.168.10.61…

server1,server2与其上部署的虚拟机操作系统版本：kylin v10.

虚拟机远程挂载了Nas上的磁盘。

[root@sj2 ~]# df -h
Filesystem                              Size  Used Avail Use% Mounted on
devtmpfs                                7.4G     0  7.4G   0% /dev
tmpfs                                   7.4G     0  7.4G   0% /dev/shm
tmpfs                                   7.4G   29M  7.3G   1% /run
tmpfs                                   7.4G     0  7.4G   0% /sys/fs/cgroup
192.168.100.199:/volume1/remote_storage_86  1.0T  524G  501G  52% /mnt/nas

网络故障描述。

虚拟机192.168.10.11,pingNas192.168.100.199存在网络延迟与丢包严重现象。

--- 192.168.10.1 ping statistics ---
1812 packets transmitted, 1802 received, 0.551876% packet loss, time 1882422ms
rtt min/avg/max/mdev = 0.161/0.409/2.579/0.256 ms

--- 192.168.100.1 ping statistics ---
1144 packets transmitted, 1140 received, 0.34965% packet loss, time 1187753ms
rtt min/avg/max/mdev = 0.163/0.361/1.911/0.263 ms


--- 192.168.100.199 ping statistics ---
1373 packets transmitted, 1368 received, 0.364166% packet loss, time 1425685ms
rtt min/avg/max/mdev = 0.196/0.409/5.873/0.380 ms

而且会出现周期性的网络变慢现象。

64 bytes from 192.168.100.199: icmp_seq=71 ttl=63 time=0.292 ms
64 bytes from 192.168.100.199: icmp_seq=72 ttl=63 time=0.291 ms
64 bytes from 192.168.100.199: icmp_seq=73 ttl=63 time=0.265 ms
64 bytes from 192.168.100.199: icmp_seq=74 ttl=63 time=3.38 ms

先根据上面逐段测试排查，将每段网线更换进行排查。速度会有较大提升。

但是，网络丢包与周期性变慢问题未能够解决。

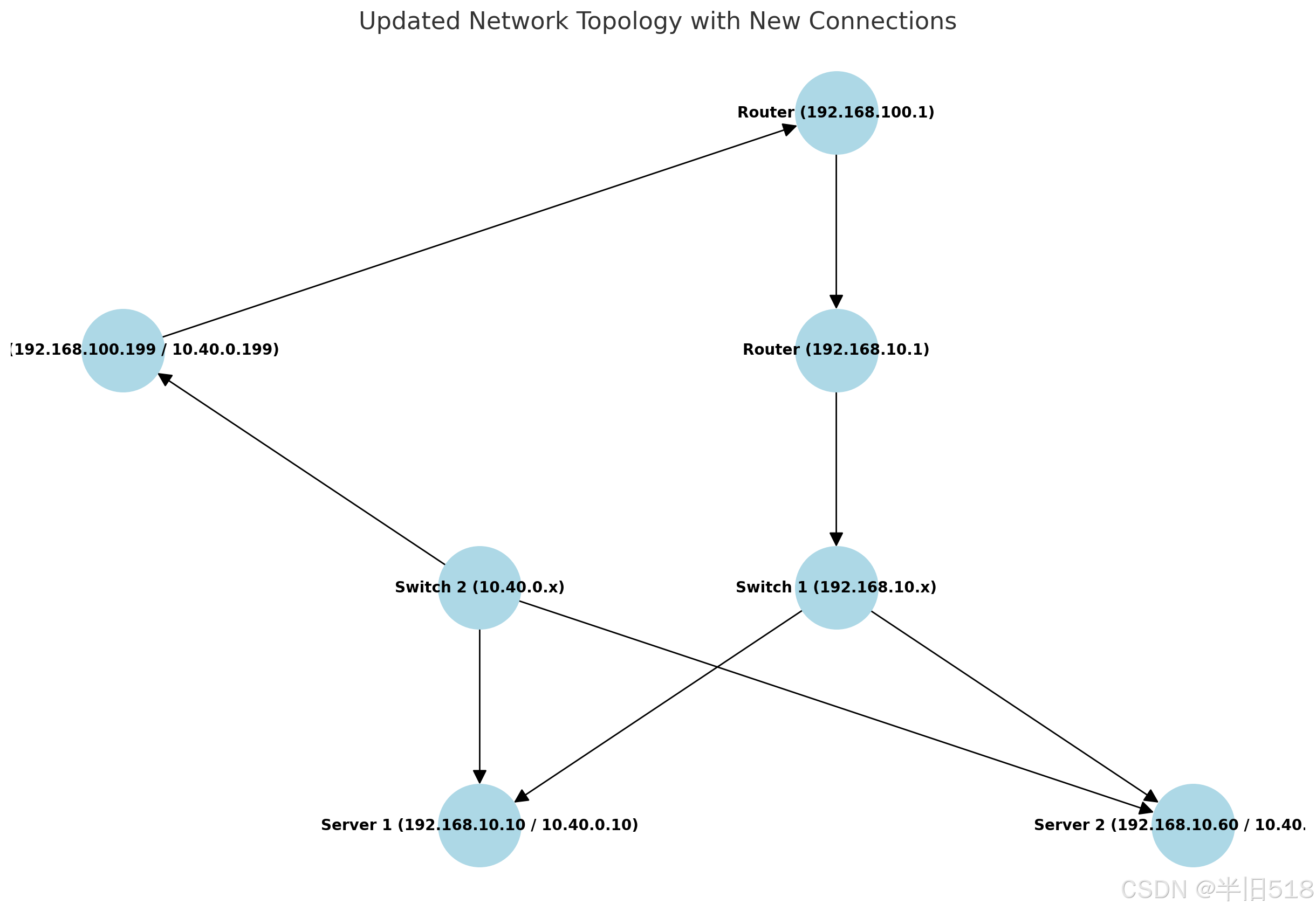

考虑保留以上网络，新组建内部局域网，将Nas与服务器直连，跳过路由器。

server1新增网络10.40.0.10，server2新增网络10.40.0.60，二者通过新的交换机连接，并连接到Nas的端口10.40.0.199。

接下来进行实际的操作。

先采购交换机。选择与原有型号相同交换机即可。将交换机连接好后。进行软件配置。

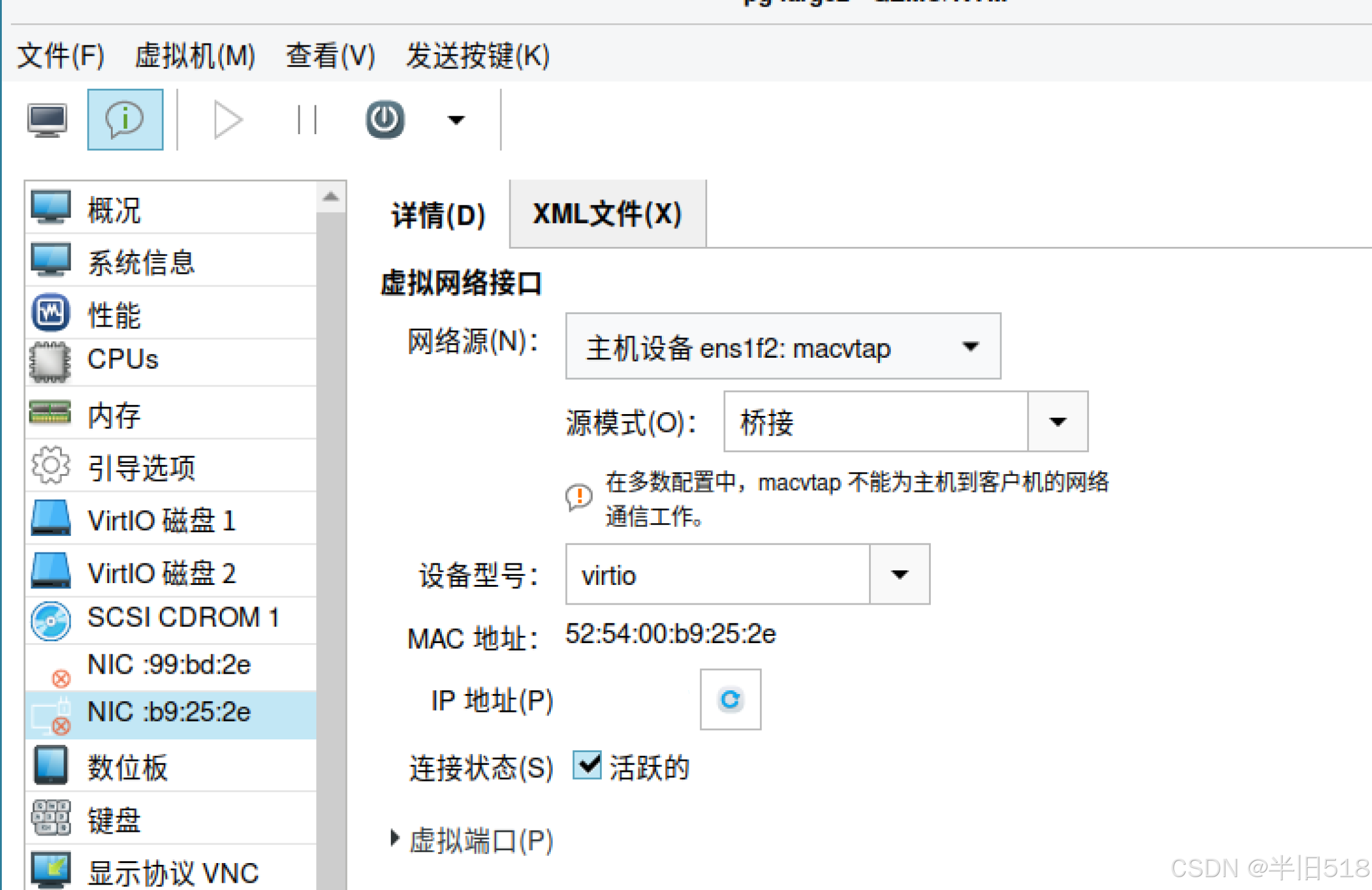

先将虚拟机停止。增加虚拟网卡。

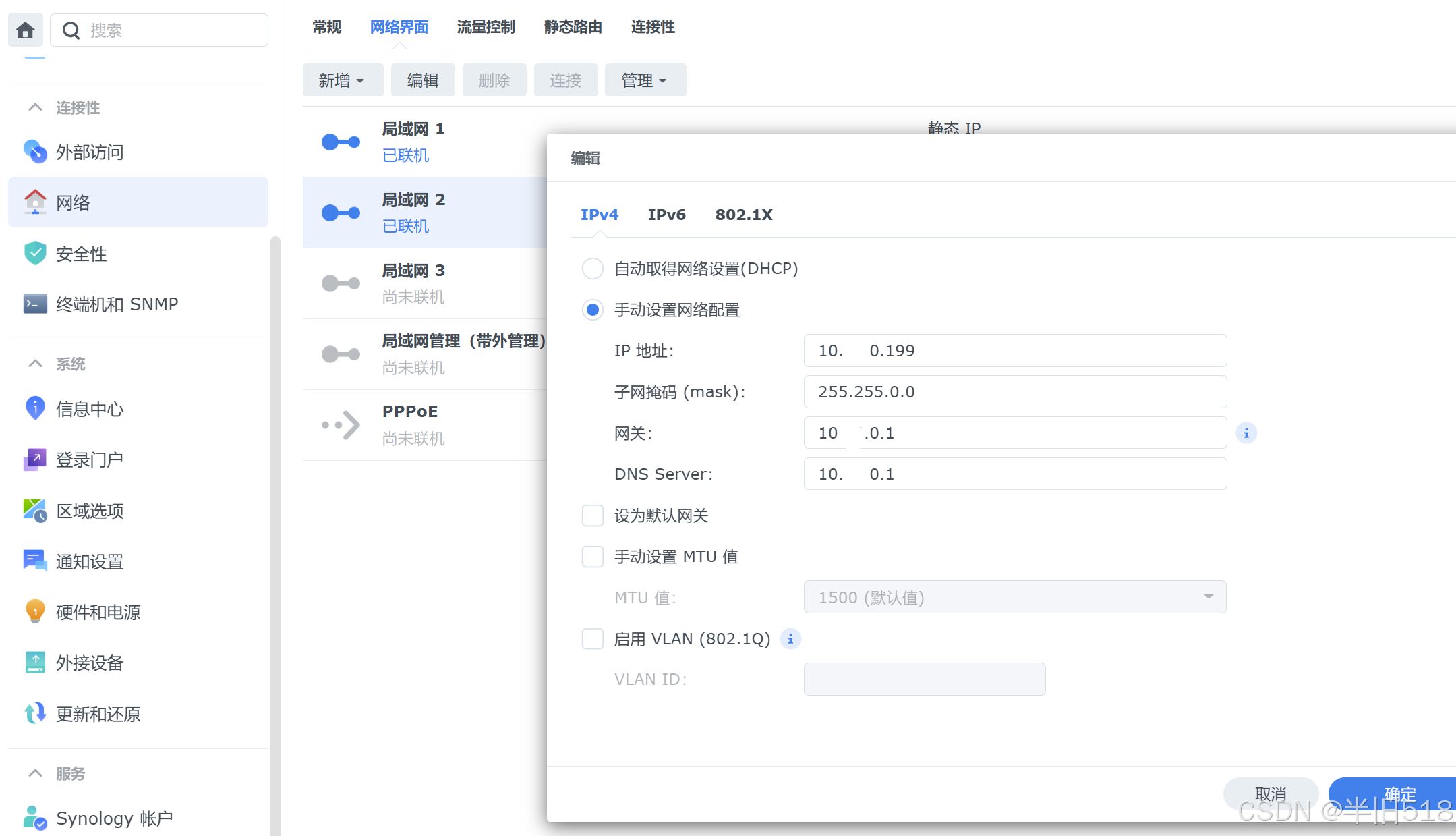

更改Nas网络配置。

登录 DSM 管理界面：

打开浏览器，访问群晖 NAS 的管理界面。
使用管理员账号登录。
进入网络设置：

在 DSM 主界面中，点击 控制面板。
选择 网络。
编辑网络接口：

在 网络界面 标签页下，找到 ovs_eth1 或类似的网络接口。
点击对应接口的 编辑 按钮。
修改为静态 IP 地址：

将 网络设置模式 从 DHCP 改为 手动。
输入以下内容：
IP 地址：10.42.0.199
子网掩码：255.255.255.0
网关：10.42.0.1（根据你的网络情况设置）
DNS 服务器：8.8.8.8 或其他合适的 DNS 地址。
保存配置并应用：

点击 确定 保存更改。
系统会重新应用网络设置，网络可能会暂时断开。
验证网络畅通。

更改server1，server2，虚拟机的网络配置。

sudo nano /etc/sysconfig/network-scripts/xxx
DEVICE=enp9s0
BOOTPROTO=none
ONBOOT=yes
IPADDR=10.40.0.86
NETMASK=255.255.255.0
GATEWAY=10.40.0.1
DNS1=8.8.8.8
DNS2=8.8.4.4

编辑完成后，重启网络服务以使配置生效：
sudo systemctl restart network

检查 IP 地址： 运行以下命令确认 IP 地址是否正确：

ip addr show enp9s0

测试后，网络问题解决。

测试数据如下：
--- 10.40.0.199 ping statistics ---
276 packets transmitted, 276 received, 0% packet loss, time 286029ms
rtt min/avg/max/mdev = 0.166/0.247/0.422/0.045 ms

接下来重新挂载磁盘。

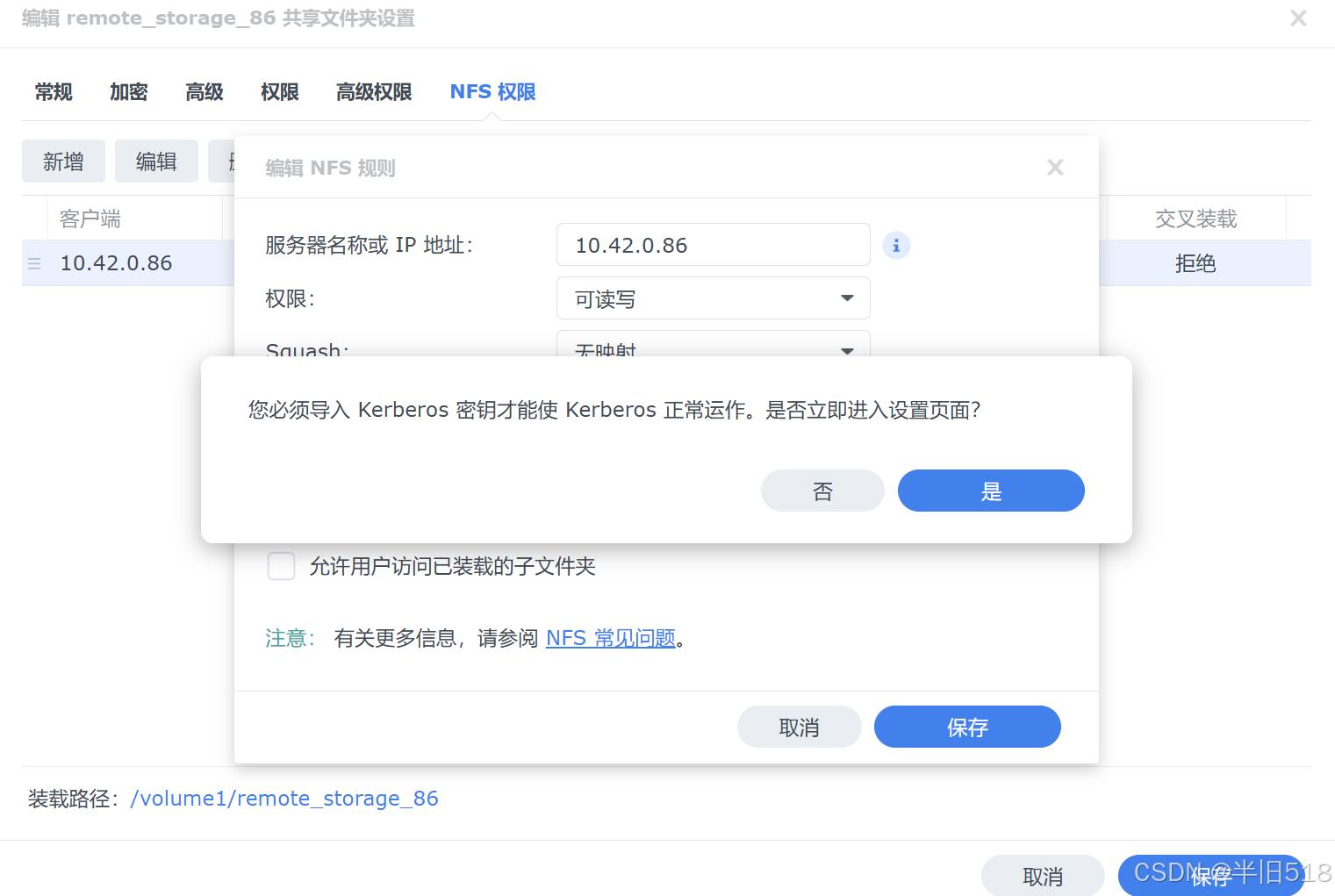

可能报错。

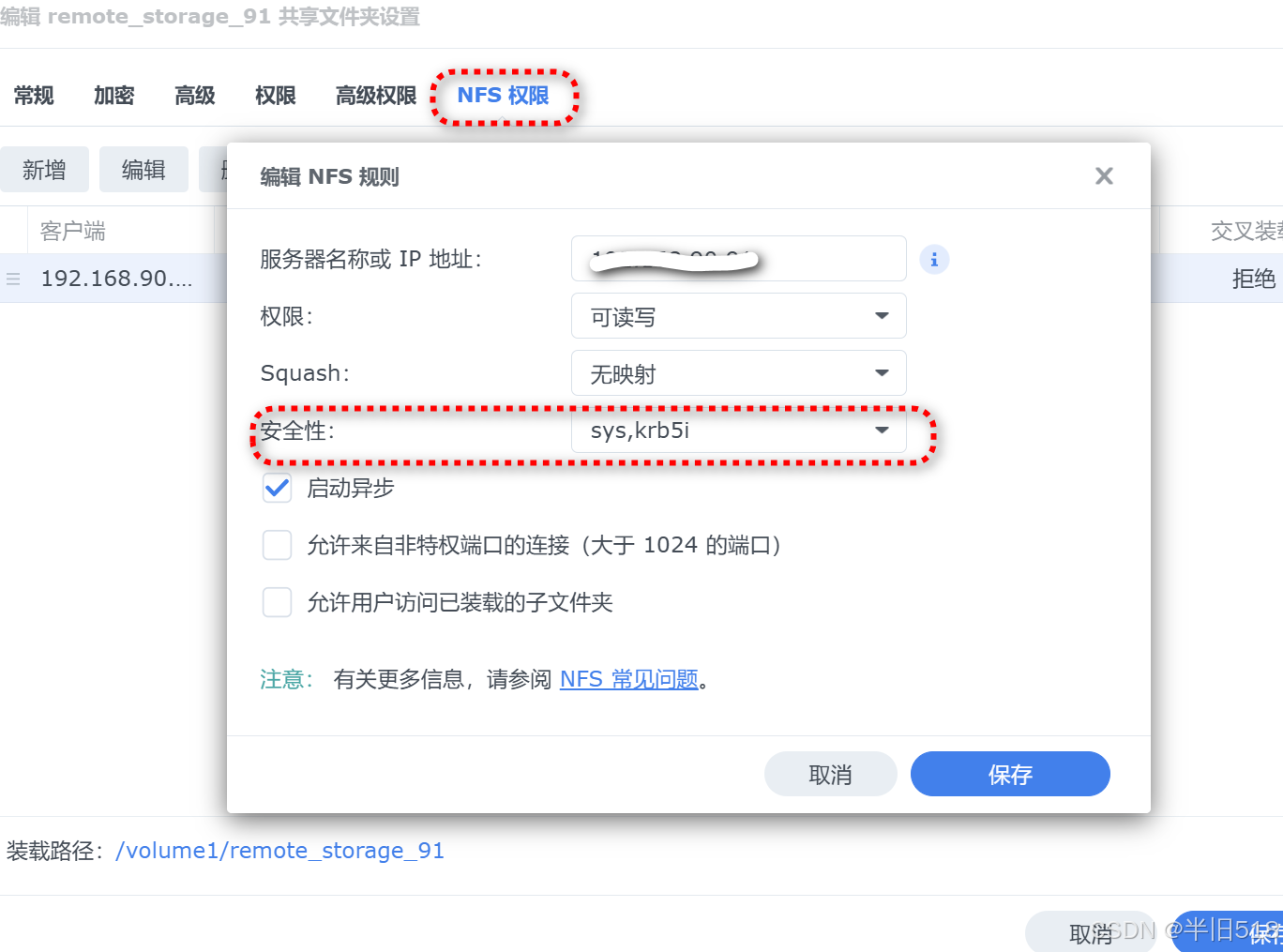

在权限部分取消即可。
