verilog基础题

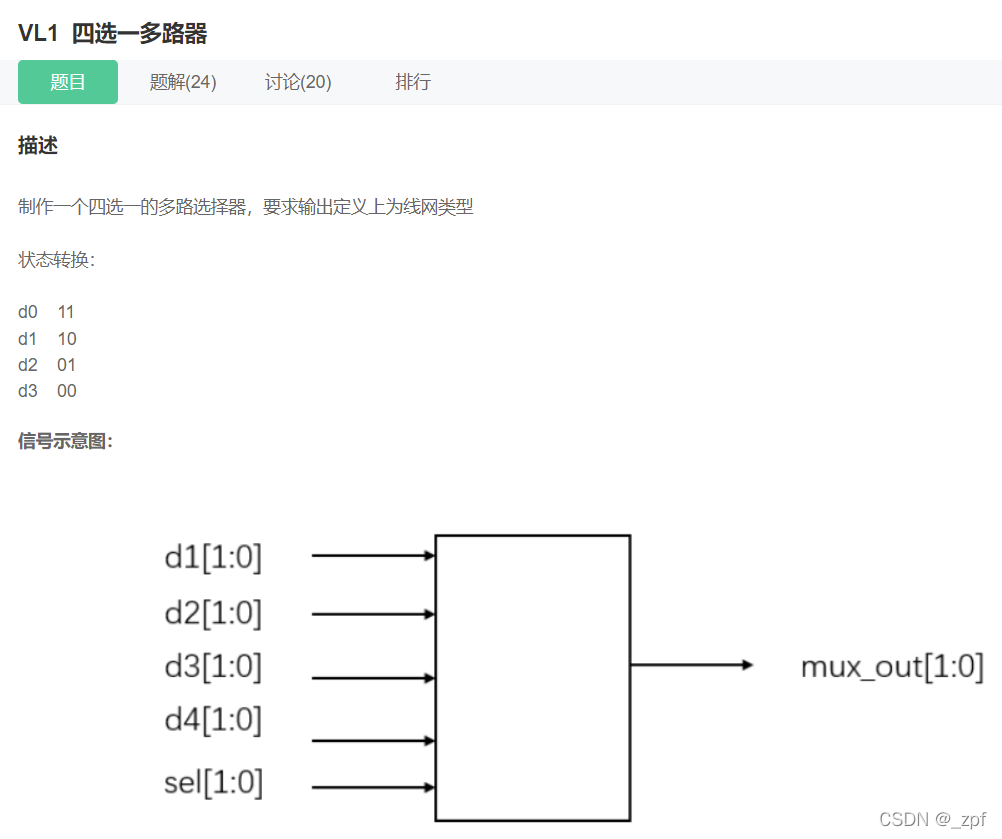

四选一

`timescale 1ns/1ns
module mux4_1(
input [1:0]d1,d2,d3,d0,
input [1:0]sel,
output[1:0]mux_out
);
//*************code***********//
    reg [1:0] temp;
    always@(*)begin
        if(sel==2'd0) temp=d3;
        else if(sel==2'd1) temp=d2;
        else if(sel==2'd2) temp=d1;
        else  temp=d0;
    end
    assign mux_out=temp;
//*************code***********//
endmodule

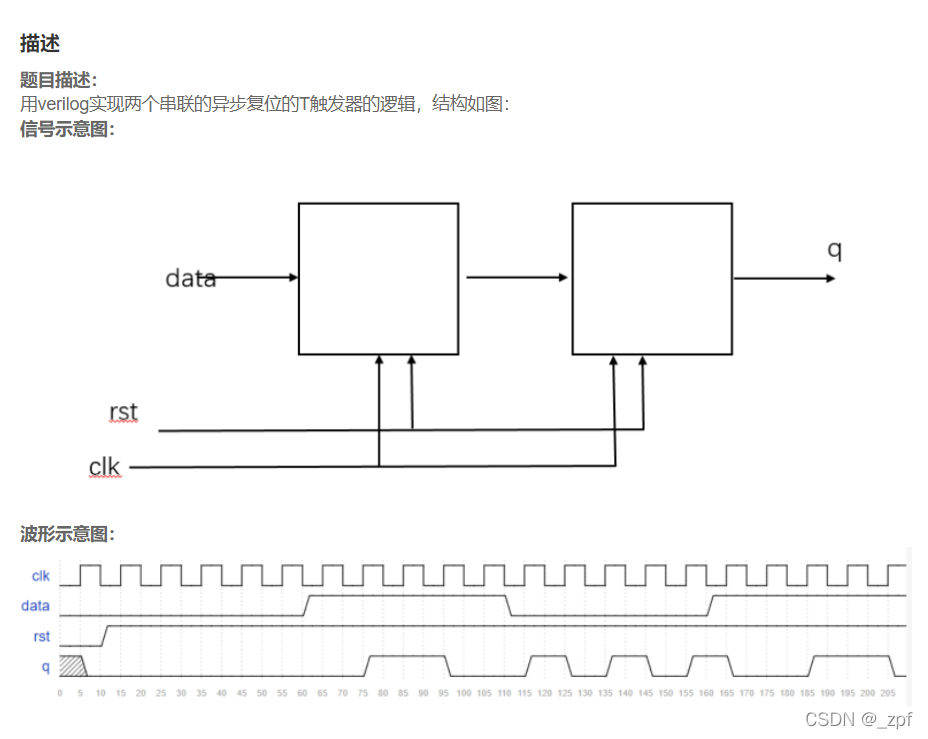

异步串联T触发器

设置一个中间变量记录第一个T触发器的输出。

`timescale 1ns/1ns
module Tff_2 (
input wire data, clk, rst,
output reg q
);
//*************code***********//
reg q1;
    always@(posedge clk or negedge rst)
        if(!rst)
            q1 <= 1'd0;
        else
            begin
                q1 <= data ^ q1;
            end
    always@(posedge clk or negedge rst)
        if(!rst)
            q = 0;
        else
            begin
                q = q1 ^ q;
            end


//*************code***********//
endmodule

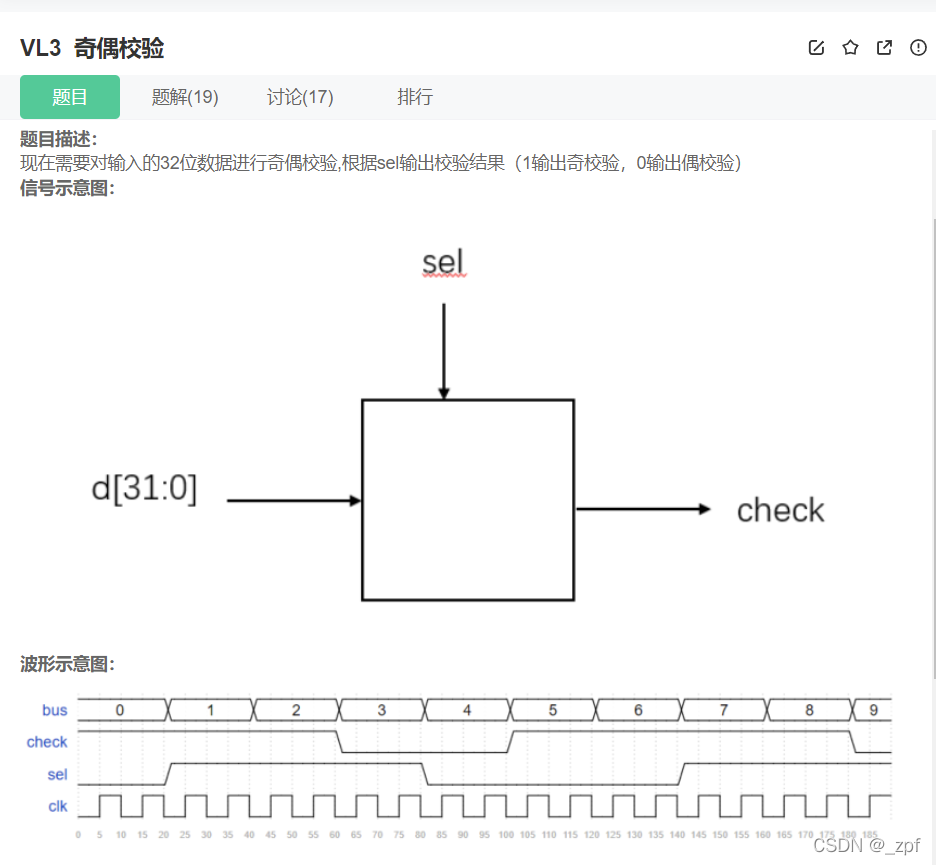

奇偶校验

使用归约运算符即可

`timescale 1ns/1ns
module odd_sel(
input [31:0] bus,
input sel,
output check
);
//*************code***********//
    assign check=^bus^(!sel);
//*************code***********//
endmodule

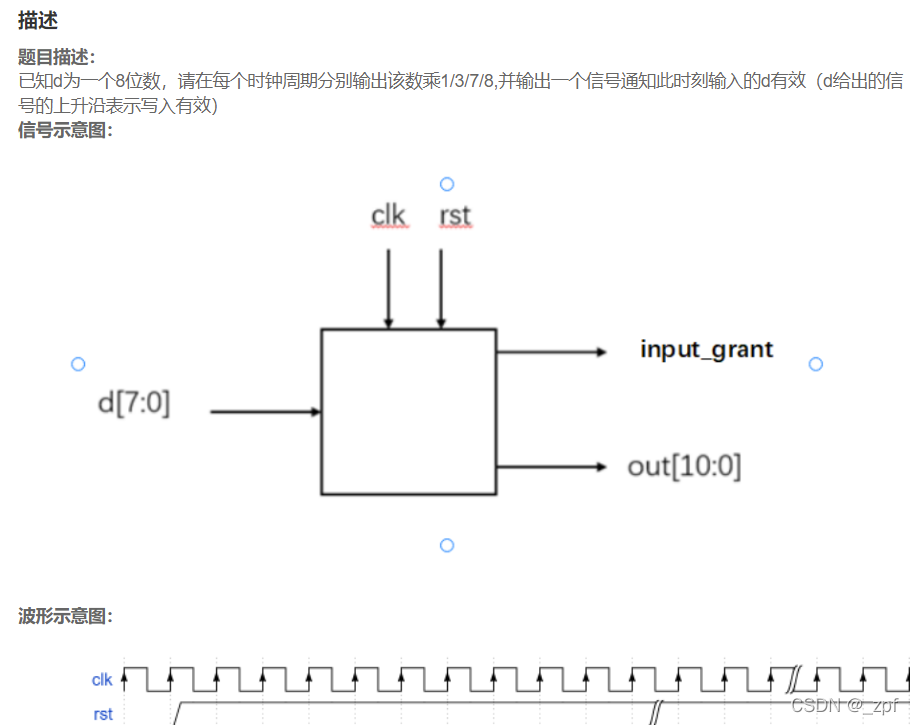

移位运算与乘法

声明一个reg变量当作计数器即可。

`timescale 1ns/1ns
module multi_sel(
input [7:0]d ,
input clk,
input rst,
output reg input_grant,
output reg [10:0]out
);
//*************code***********//
    reg [1:0]cnt;
    reg [10:0]cur;
    initial begin
        cnt<=0;
    end
    always@(posedge clk or negedge rst)begin
        if(!rst) begin
            input_grant<=0;
            cnt<=0;
            cur<=0;
            out<=0;
        end
        else begin
            if(input_grant==1)
                input_grant<=0;
            if(cnt==0)begin
                out<=d;
                cur<=d;
                input_grant<=1;
            end
            if(cnt==1)
                out<=cur*3;
            if(cnt==2)
                out<=cur*7;
            if(cnt==3) begin
                out<=cur*8;
            end
            cnt<=cnt+1;
        end
    end

//*************code***********//
endmodule

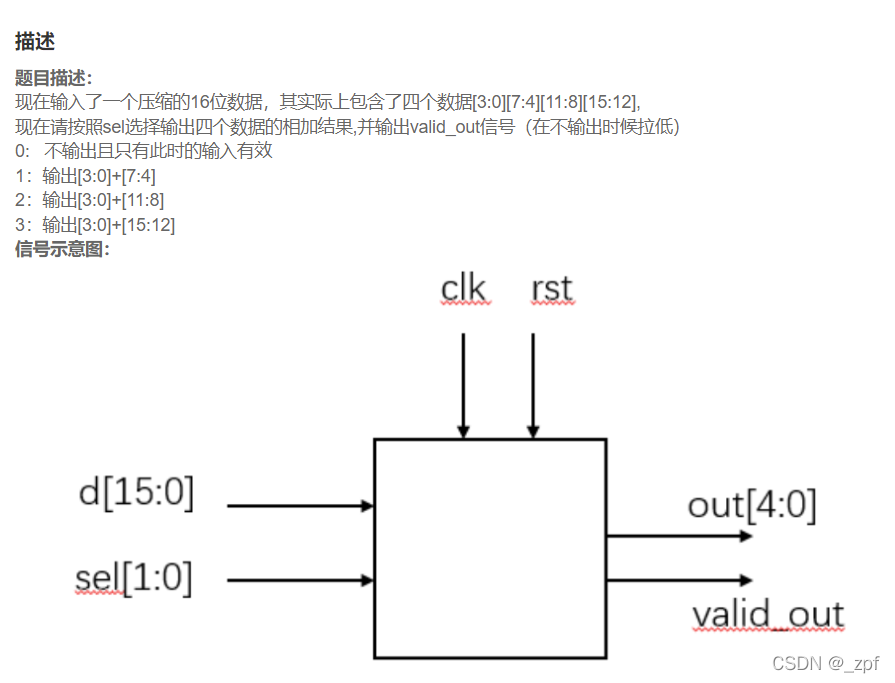

位拆分与位运算

在reg变量后加上位的范围即可

`timescale 1ns/1ns

module data_cal(
input clk,
input rst,
input [15:0]d,
input [1:0]sel,

output [4:0]out,
output validout
);
//*************code***********//
    reg [4:0]temp;
    reg valid;
    reg [15:0]data;
    always@(posedge clk or negedge rst)begin
        if(!rst)begin
            temp<=0;
            valid<=0;
        end
        else begin
            if(sel==0) begin
                valid<=0;
                data<=d;
                temp<=0;
            end
            else if(sel==1) begin
                valid<=1;
                temp<=(data[3:0]+data[7:4]);
            end
            else if(sel==2) begin
                valid<=1;
                temp<=(data[3:0]+data[11:8]);
            end
            else if(sel==3) begin
                valid<=1;
                temp<=(data[3:0]+data[15:12]);
            end
        end
    end
    assign out=temp;
    assign validout=valid;

//*************code***********//
endmodule

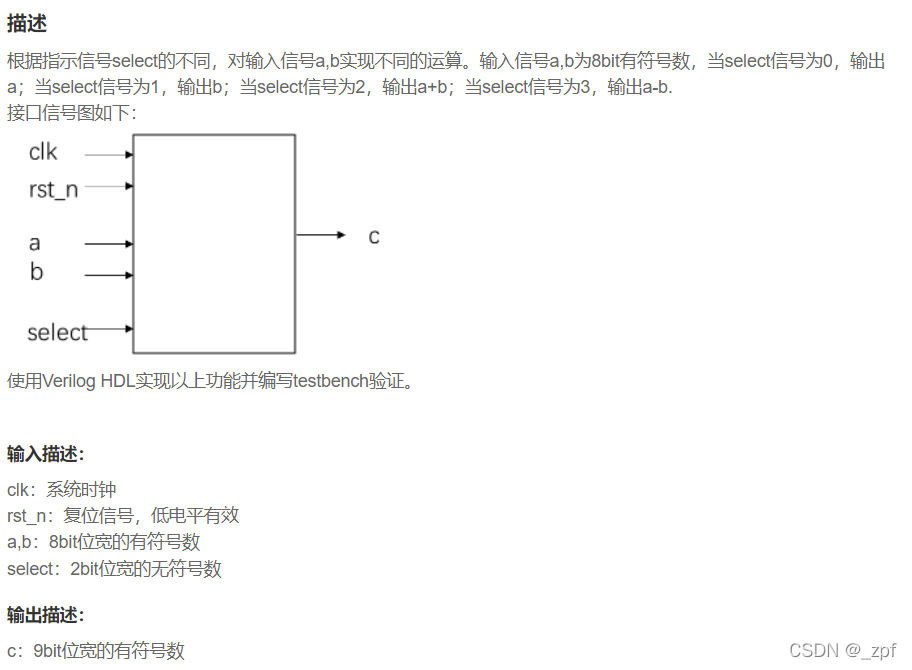

多功能数据处理器

使用case语句即可

`timescale 1ns/1ns
module data_select(
	input clk,
	input rst_n,
	input signed[7:0]a,
	input signed[7:0]b,
	input [1:0]select,
	output reg signed [8:0]c
);
    always @(posedge clk or negedge rst_n) begin
        if(!rst_n) begin
			c<=0;
		end
		else begin
			case (select)
				0:c<=a;
				1:c<=b;
				2:c<=a+b;
				3:c<=a-b;
			endcase
		end
	end
endmodule

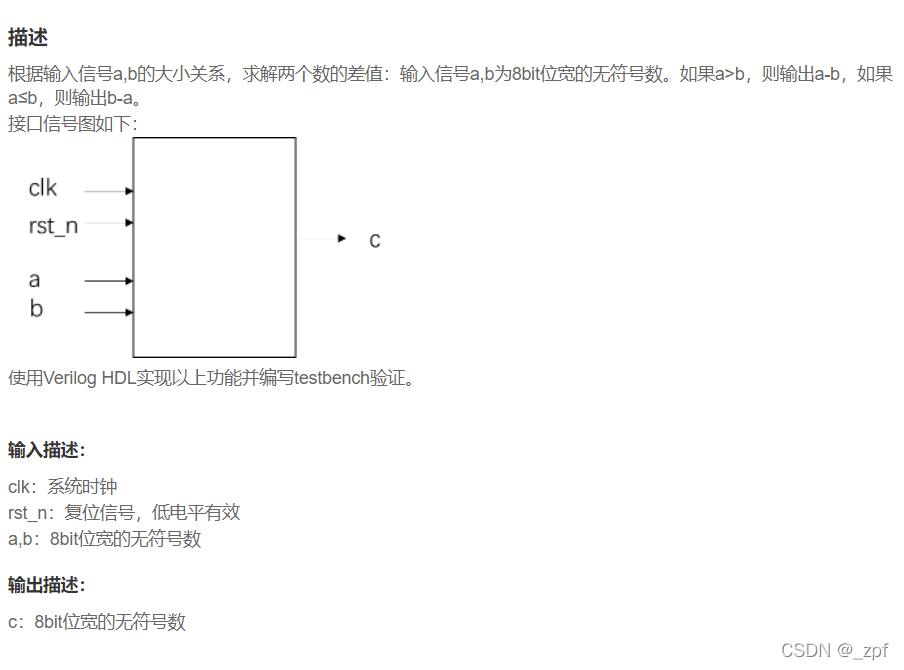

求两个数的差值

使用if else语句判断两数的大小

`timescale 1ns/1ns
module data_minus(
	input clk,
	input rst_n,
	input [7:0]a,
	input [7:0]b,

	output  reg [8:0]c
);
    always@(posedge clk or negedge rst_n)begin
        if(!rst_n)begin
            c<=0;
        end
        else begin
            if(a>b)
               c<=a-b;
            else
                c<=b-a;
        end
    end

endmodule

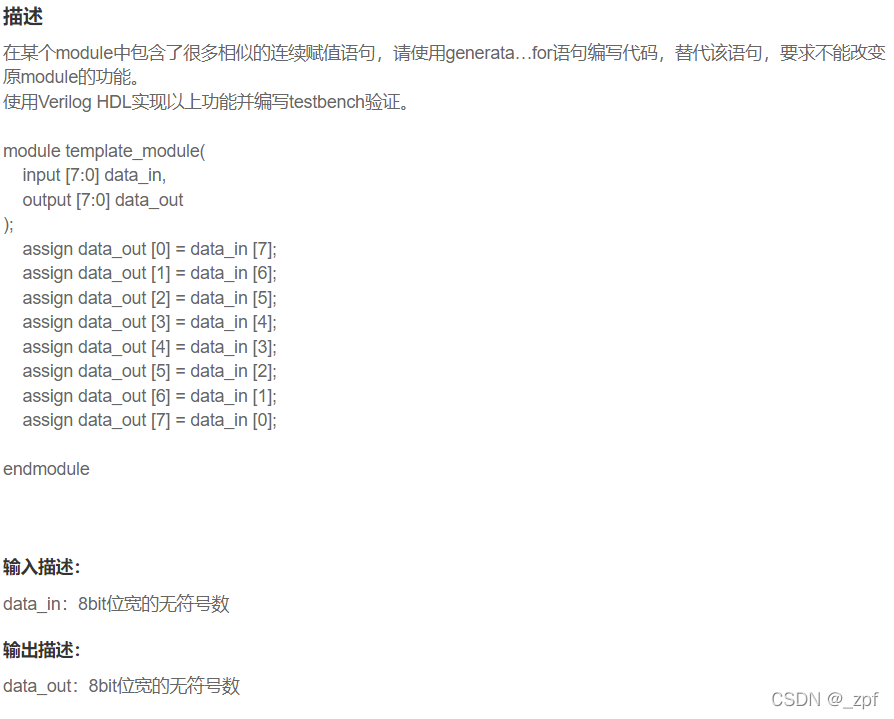

使用generate-for语句简化代码

generate for语句只是起到简化代码的作用，不能等同于循环语句，不能对同一个变量重复赋值和运算。

`timescale 1ns/1ns
module gen_for_module(
    input [7:0] data_in,
    output [7:0] data_out
);
	genvar i;
    generate
		for(i=0;i<=7;i=i+1)
			assign data_out[i]=data_in[7-i];
	endgenerate

endmodule

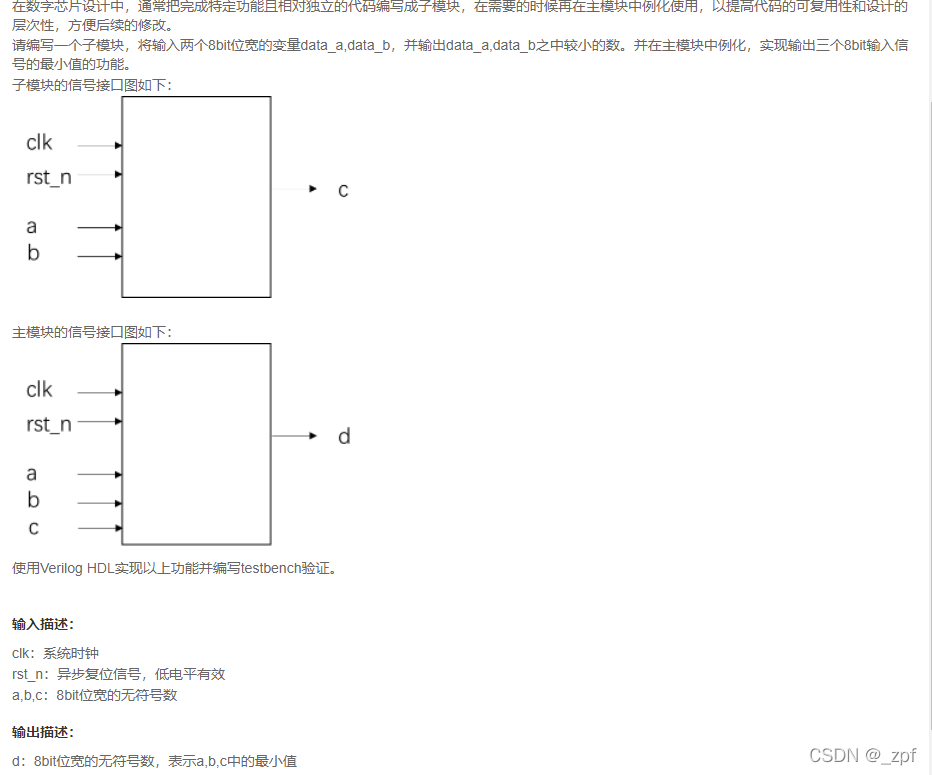

使用子模块实现三输入大小比较

verilog中，子模块不需要语法上的特别声明，在主模块中调用的模块就被视为子模块。注意输入用wire类型。

`timescale 1ns/1ns
module main_mod(
	input clk,
	input rst_n,
	input [7:0]a,
	input [7:0]b,
	input [7:0]c,

	output [7:0]d
);
    wire [7:0]min_ac;
    wire [7:0]min_ab;
    wire [7:0]min_abc;
    min ab(
        .clk (clk),
        .rst_n(rst_n),
        .a (a),
        .b (b),
        .c (min_ab)
    );
    min ac(
        .clk(clk),
        .rst_n(rst_n),
        .a (a),
        .b (c),
        .c (min_ac)
    );
    min all(
        .clk(clk),
        .rst_n(rst_n),
        .a (min_ab),
        .b (min_ac),
		.c (min_abc)
    );
	assign d=min_abc;
endmodule

module min(
    input clk,
    input rst_n,
    input [7:0]a,
    input [7:0]b,
    output  [7:0]c
);
    reg [7:0] res;
    always@(posedge clk or negedge rst_n)begin
        if(!rst_n)begin
            res<=0;
        end
        else begin
           res<=a<b?a:b;
        end
    end
    assign c=res;
endmodule

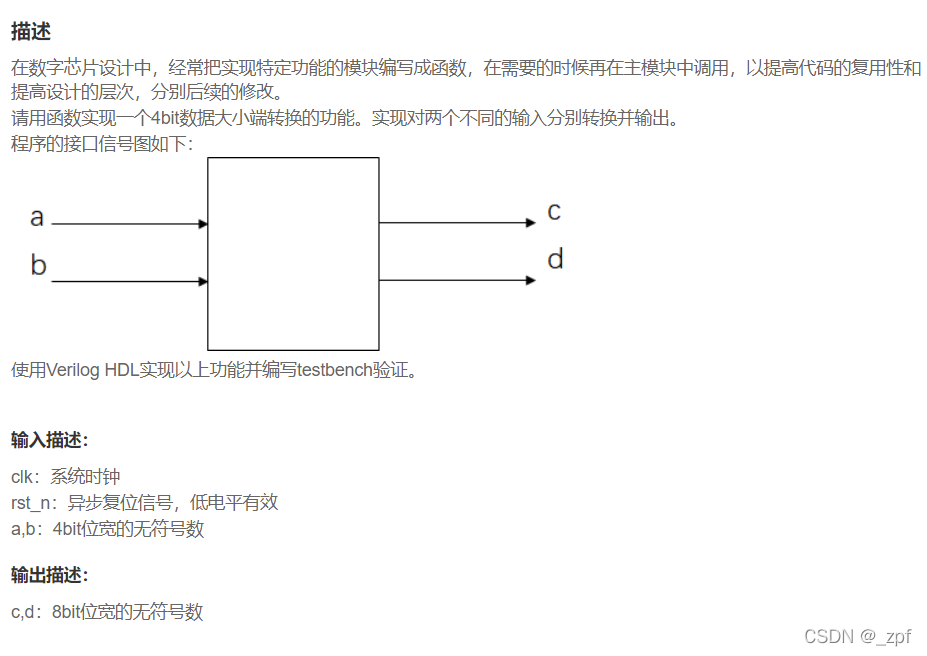

使用函数实现数据大小端转换

`timescale 1ns/1ns
module function_mod(
    input clk,
    input rst_n,
	input [3:0]a,
	input [3:0]b,

	output [3:0]c,
	output [3:0]d
);
    assign c=reverse(a);
    assign d=reverse(b);


    function [3:0]reverse;
        input [3:0]a;
        integer i;
            for( i=0;i<4;i=i+1)
                reverse[i]=a[3-i];
    endfunction
endmodule
