原创:华三杯2018山东省赛决赛样题试做

自己刚学的时候,花了一周试着做的,好多地方遗漏,大佬请尽情指教(怼我)

关键字: #新华三 #路由交换 #H3CSE #联科云 #组网 #学生组

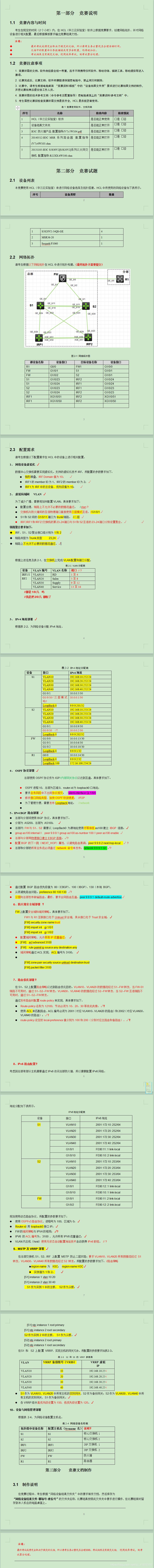

样题:

作者:北枫林——不得商用

试做答案:

(打对号的表示已完成或确定做的没错,其他不确定)
1、/IRF堆叠/ √
//多台相同设备堆叠成一个虚拟设备
“//”该符号表注释.//配置前先不连线
[IRF1] system-view //进入系统视图
[IRF1] sysname IRF1 //改设备名字
[IRF1] irf member 1 priority 10 //修改irf成员1优先级 为 10,默认1,值越大越优先
[IRF1] irf domain 10 //修改domain值,域编号,一个IRF对应一个IRF域
[IRF1] int range Ten-GigabitEthernet 1/0/50 to Ten-GigabitEthernet 1/0/51 //批量选取接口
[IRF1] shutdown //掉电,关闭
[IRF1] quit //退出当前视图
[IRF1] irf-port 1/1 //创建堆叠接口1/1
[IRF1-irf-port1/1] port group int Ten-Gi 1/0/50 //堆叠接口组绑定1/0/50接口
[IRF1-irf-port1/1] port group int Ten-Gi 1/0/51 //堆叠接口组绑定1/0/51接口
[IRF1-irf-port1/1] quit //退出当前视图
[IRF1-irf-port1/1] save //保存配置
[IRF1] int range Ten-GigabitEthernet 1/0/50 to Ten-GigabitEthernet 1/0/51 //选取接口范围
[IRF1] undo shutdown //上电,开启接口
[IRF1] quit //退出当前视图
[IRF1] save //保存配置
[IRF1] quit
reboot //用户视图重启
[IRF1] irf-port-configuration active //激活配置的IRF

[IRF2] system-view
[IRF2] sysname IRF2
[IRF2] irf member 1 renumber 2//成员重编号
[IRF2] irf domain 10
[IRF2] save
[IRF2] quit
[IRF2] int range Ten-Gi 2/0/50 to Ten-Gi2/0/51
[IRF2] shutdown
[IRF2] quit
[IRF2] irf-port 2/2 //堆叠接口号互相对应,
1(member id)/1(接口号),对应2/2
[IRF2] port group interface Ten-Gi 2/0/50
[IRF2] port group interface Ten-Gi 2/0/51
[IRF2] int range Ten-Gi 1/0/50 to Ten-Gi1/0/51
[IRF2] undo shutdown
[IRF2] quit
[IRF2] save
[IRF2] quit
reboot //重启设备
[IRF2] irf-port-configuration active
//最后插网线,插完线,IRF2一般会重启,等待重启完毕,用以下命令验证irf
[IRF1] dis irf //出现所有member
[IRF1] dis int brief //出现所有memeber1,2的所有interface
[IRF2] dis irf
[IRF2] dis int brief

  1. (1) 设VLAN
    //配置合理,链路上不允许不必要的数据流通过
    [IRF1] vlan 10
    [IRF1] name RD
    [IRF1] port Gi 1/0/1 to Gi 1/0/4
    [IRF1] vlan 20
    [IRF1] name Sales
    [IRF1] port Gi 1/0/5 to Gi 1/0/8
    [IRF1] vlan 30
    [IRF1] name Supply
    [IRF1] port Gi 1/0/9 to Gi 1/0/12
    [IRF1] vlan 40
    [IRF1] name Service
    [IRF1] port Gi 1/0/13 to Gi 1/0/16
    [IRF1] save

[IRF2] vlan 10
[IRF2] name RD
[IRF2] port Gi 2/0/1 to Gi 2/0/4
[IRF2] vlan 20
[IRF2] name Sales
[IRF2] port Gi 2/0/5 to Gi 2/0/8
[IRF2] vlan 30
[IRF2] name Supply
[IRF2] port Gi 2/0/9 to Gi 2/0/12
[IRF2] vlan 40
[IRF2] name Service
[IRF2] port Gi 2/0/13 to Gi 2/0/16
[IRF2] save

[S1] vlan 10
[S1] name RD
[S1] vlan 20
[S1] name Sales
[S1] vlan 30
[S1] name Supply
[S1] vlan 40
[S1] name Service

[S2] vlan 10
[S2] name RD
[S2] vlan 20
[S2] name Sales
[S2] vlan 30
[S2] name Supply
[S2] vlan 40
[S2] name Service
(2) *链路聚合
[IRF1] int Bridge-Aggregation 1//创建二层聚合端口组 1
[IRF1] quit
[IRF1] int gi 1/0/24 //进接口
[IRF1] port link-aggregation group 1 //(接口视图)加入组
[IRF1] port link-type trunk //连接类型TRUNK
[IRF1] port trunk permit vlan 10 20
//TRUNK允许VLAN 10 20 通过
[IRF1] quit

[IRF1] int Bridge-Aggregation 2 //创建二层聚合端口组 2
[IRF1] quit
[IRF1] int gi 1/0/23 //进接口
[IRF1] port link-aggregation group 2
[IRF1] port link-type trunk
[IRF1] port trunk permit vlan 30 40
[IRF1] save
//为了保险分开配,没堆叠成功也不影响这
//并且第9题要限制各VLAN数据转发路径
[IRF2] int Bridge-Aggregation 1
[IRF2] quit
[IRF2] int gi 2/0/24
[IRF2] port link-aggregation group 1
[IRF2] port link-type trunk
[IRF2] port trunk permit vlan 10 20
[IRF2] quit
[IRF2] int Bridge-Aggregation 2
[IRF2] quit
[IRF2] int gi 2/0/23
[IRF2] port link-aggregation group 2
[IRF2] port link-type trunk
[IRF2] port trunk permit vlan 30 40
[IRF2] save

[S1] sysname S1
[S1] int Bridge-Aggregation 1
[S1] quit
[S1] int range gi 1/0/23 to int gi 1/0/24
[S1] port link-aggregation group 1
[S1] port link-type trunk
[S1] port trunk permit vlan 10 20
[S1] save

[S2] sysname S2
[S2] int Bridge-Aggregation 2
[S2] quit
[S2] int range gi 2/0/23 to int gi 2/0/24
[S2] port link-aggregation group 2
[S2] port link-type trunk
[S2] port trunk permit vlan 30 40
[S2] save

[S1] int gi 1/0/11 /设TRUNK口/
[S1] port link-type trunk
[S1] port trunk permit vlan 10 20 30 40
[S2] int gi 1/0/1
[S1] port link-mode route /改成三层模式/
[S1] quit
[S1] save

[S2] int gi 1/0/11
[S2] port link-type trunk/设TRUNK口/
[S2] port trunk permit vlan 10 20 30 40
[S2] int gi 1/0/1
[S2] port link-mode route /改成三层模式/
[S2] quit
[S2] save

3./配IP地址/
[S1] int vlan 10 //三层虚接口
[S1] ip address 192.168.10.252 24
[S1] int vlan 20
[S1] ip address 192.168.20.252 24
[S1] int vlan 30
[S1] ip address 192.168.30.252 24
[S1] int vlan 40
[S1] ip address 192.168.40.252 24
[S1] int GigabitEthernet 1/0/1
[S1] ip address 10.0.0.5 30
[S1] int GigabitEthernet 1/0/10 //?
[S1] port link-mode route
/1/0/10为啥配IP?我是改的三层模式配的
[S1] ip address 10.0.0.1 30
[S1] int loop 0
[S1] ip address 9.9.9.201 32
[S1] save

[S2] int vlan 10
[S2] ip address 192.168.10.253 24
[S2] int vlan 20
[S2] ip address 192.168.20.253 24
[S2] int vlan 30
[S2] ip address 192.168.30.253 24
[S2] int vlan 40
[S2] ip address 192.168.40.253 24
[S2] int GigabitEthernet 1/0/1
[S2] ip address 10.0.0.9 30
[S2] int GigabitEthernet 1/0/10
[S2] port link-mode route
/1/0/10为啥配IP?我是改的三层模式配的[S2] ip address 10.0.0.2 30
[S2] int loop 0
[S2] ip address 9.9.9.202 32
[S2] qu
[S2] save

[FW] sys
[FW] sysname FW
[FW] int GigabitEthernet 1/0/0
[FW] ip address 10.0.0.13 30
[FW] int GigabitEthernet 1/0/1
[FW] ip address 10.0.0.6 30
[FW] int GigabitEthernet 1/0/0
[FW] ip address 10.0.0.10 30
[FW] int loop 0
[FW] ip address 9.9.9.1 32

[R1] system-view
[R1] sysname R1
[R1] int GigabitEthernet 0/0
[R1] ip address 10.0.0.14 30
[R1] int loop 0
[R1] ip address 9.9.9.2 32
[R1] int loop 100
[R1] ip address 172.16.100.254 24
[R1]
4、/给总部三层设备配OSPF协议/ √
防火墙
[FW] sys
[FW; login] admin
[FW:password] admin
[FW] router id 9.9.9.1 //全局声明
[FW] ospf 10 //配process-id
[FW] area 0 //区域
[FW-ospf-10-area-0.0.0.0] network 10.0.0.12 0.0.0.3 //反掩码
[FW-ospf-10-area-0.0.0.0] network 10.0.0.4 0.0.0.3
[FW-ospf-10-area-0.0.0.0] network 10.0.0.8 0.0.0.3
[FW-ospf-10-area-0.0.0.0] network 9.9.9.1 0.0.0.0
/*要求:业务网段中不出现协议报文
修改接口网络类型,加快OSPF收敛速度。方法:配P2P */
[FW] int gi 1/0/1 //进接口
[FW] ospf 10 area 0 //使能OSPF
[FW]ospf network-type p2p/改接口网络类型
[FW] int gi 1/0/2 //进接口
[FW] ospf 10 area 0
[FW]ospf network-type p2p/改接口网络类型
[FW] silent-interface Gi 1/0/0
//静默接口,不走OSPF报文

[FW] qu
[FW] qu
[FW] save

[S1] sys
[S1] router id 9.9.9.201
[S1] ospf 10
[S1] area 0
[S1] network 9.9.9.201 0.0.0.0
[S1] network 10.0.0.0 0.0.0.3
[S1] network 10.0.0.4 0.0.0.3
[S1] network 192.168.10.0 0.0.0.255
[S1] network 192.168.20.0 0.0.0.255
[S1] network 192.168.30.0 0.0.0.255
[S1] network 192.168.40.0 0.0.0.255
[S1] int gi 1/0/1//进接口
[S1] ospf 10 area 0 //使能OSPF
[S1] ospf network-type p2p/改接口网络类型
[S1] int gi 1/0/10//进接口
[S1] ospf 10 area 0
[S1] ospf network-type p2p/改接口网络类型
[S1] qu
[S1] qu
[S1] save

[S2] system-view
[S2] router id 9.9.9.202
[S2] ospf 10
[S2] area 0
[S2] network 10.0.0.0 0.0.0.3
[S2] network 10.0.0.8 0.0.0.3
[S2] network 9.9.9.202 0.0.0.0
[S2] network 192.168.10.0 0.0.0.255
[S2] network 192.168.20.0 0.0.0.255
[S2] network 192.168.30.0 0.0.0.255
[S2] network 192.168.40.0 0.0.0.255
[S2] int gi 1/0/1//进接口
[S2] ospf 10 area 0
[S2]ospf network-type p2p/改接口网络类型
[S2] int gi 1/0/10//进接口
[S2] ospf 10 area 0
[S2]ospf network-type p2p/改接口网络类型
[S2] qu
[S2] qu
[S2] save
[S2] reboot
5. IPv4 BGP 路由部署√
分部为 AS200,总部为 AS100; √
总部内 FW与S1、S2 需要以 LoopBack0 为源地址使用对等体组as100建立 IBGP 连接;√
总部与分部用物理接口建立EBGP连接;√
配置BGP 的下一跳(NEXT_HOP)属性,以避免路由黑洞;√
总部和分部的所有业务流必须通过 network 命令来发布;√
通过配置 BGP 路由优先级值为 80(EBGP)、100(IBGP)、130(本地 BGP),从而避免路由环路。√
分部向总部发布缺省路由。最终,要求全网路由互通。√

/配总部防火墙/
[FW] bgp 100//启动BGP
[FW] router id 9.9.9.1 //配全局ROUTER-ID
[FW] peer 9.9.9.201 as-number 100
//配置对等体
[FW] peer 9.9.9.202 as-number 100
//创IPV4对等体并指定AS号
[FW] peer 9.9.9.201 connect-int Loop 0
//指定物理接口
[FW] peer 9.9.9.202 connect-int Loop 0
//指定接口
[FW] peer 10.0.0.14 as-number 200 //配EBGP
[FW] peer 10.0.0.14 connect-int gi 0/0//因为要求的是用物理接口,一般是直连接口
[FW] group as100 internal //建内部对等体组
[FW] peer as100 connect-int loop 0
[FW] group as200 external //建外部对等体组
[FW] peer as200 as-number 200
[FW] peer as200 connect-int gi 0/0
[FW] peer 10.0.0.14 group as200 as-num 200
[FW] peer 9.9.9.201 group as100 as-num 100 //向组中添加IPV4 BGP对等体
[FW] peer 9.9.9.202 group as100 as-num 100 //向组中添加IPV4 BGP对等体
[FW] address-family ipv4 unicast//创建并进入BGP IPV4单播实例视图
[FW] peer 9.9.9.201 enable//使能对等体
[FW] peer 9.9.9.202 enable//使能对等体
[FW] peer 10.0.0.14 enable
//使能外部对等体
[FW] peer 9.9.9.2 next-hop-local //仅向EBGP
[FW] preference 80 100 130 //改优先级
外部EX 内部IN 本地LO
[FW] peer as100 enable //使能组中对等体交换IPV4单播数据能力
[FW] peer as200 enable
[FW] network 9.9.9.1 32 //一般不宣告自己
[FW] network 10.0.0.12 30//宣告直连网段
[FW] network 10.0.0.8 30
[FW] network 10.0.0.4 30
[FW] import-route ospf 10//引入OSPF路由
[FW] import-route direct //引入直连路由
[FW] improt-route bgp
[FW] default-route imported //引入缺省路由
[FW] qu
[FW] qu
[FW] save

[S1] bgp 100
[S1] router id 9.9.9.201
[S1] peer 9.9.9.1 as-number 100
[S1] peer 9.9.9.1 connect-int Loop 0
[S1] address-family ipv4 unicast
[S1] peer 9.9.9.1 enable
[S1] peer 9.9.9.1 next-hop-local
[S1] import-route ospf 10//引入OSPF路由
[S1] import-route direct //引入直连路由
[S1] preference 80 100 130
[S1] quit
[S1] save

[S2] bgp 100
[S2] router id 9.9.9.202
[S2] peer 9.9.9.1 as-number 100
[S2] peer 9.9.9.1 connect-int Loop 0
[S2] address-family ipv4 unicast
[S2] peer 9.9.9.1 enable
[S2] peer 9.9.9.1 next-hop-local
[S2] import-route ospf 10//引入OSPF路由
[S2] import-route direct //引入直连路由
[S2] preference 80 100 130
[S2] quit
[S2] save
/配分部路由器R1的EBGP/
//需要建立外部对等体组吗//、、
[R1] bgp 200
[R1] router-id 9.9.9.2
[R1] peer 10.0.0.13 as-number 100
[R1] peer 10.0.0.13 connect-int gi 0/0
//要求的物理端口
[R1] address-family ipv4 unicast
[R1] peer 10.0.0.13 enable
[R1] peer 10.0.0.13 next-hop-local
[R1] preference 80 100 130
[R1] network 10.0.0.14 30 //宣告网段
[R1] network 172.16.100.0 24
[R1] network 9.9.9.2 32 //自身宣告
[R1] peer 10.0.0.13 default-route-advertise
//分部向总部发送缺省路由
[R1]
[R1] quit
[R1] save
[R1]

6、防火墙安全域配置 √
[FW] sys /创建安全域/
[FW] security-zone name trust //可信
[FW] import int gi 1/0/1 //绑定接口
[FW] import int gi 1/0/2
[FW] quit //退到系统试图
[FW] security-zone name untrust //不可信
[FW] import int gi 1/0/0 //绑定接口
[FW] quit //退到系统试图
[FW] acl advanced 3100 /建高级acl列表/
[FW] rule peimit ip source any destination any
//允许所有IP流量
[FW] zone-pair security source trust destination untrust /建域间实例/
[FW] packet-filter 3100 /调用ACL过滤/
[FW] quit
[FW] zone-pair security source untrust destination trust
[FW] packet-filter 3100
[FW] save
检查方法:ping //dis acl 3100
7、路由优化部署
[S1]sys
[S1]
[S1] acl basic 2001 //对应vlan10 ,20
[S1] rule permit source 192.168.0.0 0.0.224.255 //?
[S1] rule permit source 10.0.0.0 0.0.0.3
[S1] acl basic 2002 //对应vlan30 ,40
[S1] rule deny source 192.168.0.0 0.0.192.255 //?
[S1]
[S1] route-policy 12100 permit node 10
//允许VLAN 10和20的数据流向
[S1] if-match ip address acl 2001
[S1] apply local-preference 100
[S1] route-policy 12100 pemit node 20
//拒绝VLAN 30和40的数据流向
[S1] if-match ip address acl 2002
[S1] apply local-preference 200
[S1]
[S1]
[S2]sys
[S2]
[S2] acl basic 2001 //对应vlan10 ,20
[S2] rule deny source 192.168.0.0 0.0.224.255
[S2] acl basic 2002 //对应vlan30 ,40
[S2] rule permit source 192.168.0.0 0.0.192.255
[S2] rule permit source 10.0.0.0 0.0.0.3
[S2] route-policy 12100 peimit node 30
//允许VLAN 30和40的数据流向
[S2] if-match address acl 2001
[S2] apply local-preference 200
//改高优先级做主
[S2] route-policy 12100 permit node 40
//拒绝VLAN 10和20的数据流向
[S2] if-match address acl 2002
[S2] apply local-preference 100
//改低优先级备份
[S2]

8、IPV6路由配置?
[S1] ipv6
[S1] int vlan 10
[S1] ipv6 address 2001:172:10::252/64
[S1] int vlan 20
[S1] ipv6 address 2001:172:20::252/64
[S1] int vlan 30
[S1] ipv6 address 2001:172:30::252/64
[S1] int vlan 40
[S1] ipv6 address 2001:172:40::252/64
[S1]
/IPV6 OSPF配置/
[S1] ospfv3 100
[S1] router-id 9.9.9.201
[S1] area 0.0.0.0
[S1]
[S1] interface gi 1/0/1
[S1] ipv6 address FE80:11::1 link-local
[S1] ospfv3 100 area 0.0.0.0
[S1] interface gi 1/0/10
[S1] ipv6 address FE80:10::2 link-local
[S1] ospfv3 100 area 0.0.0.0
[S1]
[S1]
[S1]

[S2] ospfv3 100
[S2] router-id 9.9.9.202
[S2] area 0.0.0.0
[S2]
[S2] ipv6
[S2] interface gi 1/0/1
[S2] ipv6 address FE80:12::1 link-local
[S2] ospfv3 100 area 0.0.0.0
[S2] interface gi 1/0/10
[S2] ipv6 address FE80:10::1 link-local
[S2] ospfv3 100 area 0.0.0.0
[S2]
[S2]
[S2]
[S2]
[S2]
[S2]
[S2]
[S2]

[FW] ospfv3 100
[FW] router-id 9.9.9.1
[FW] area 0.0.0.0
[FW]
[FW] ipv6
[FW] interface gi 1/0/1
[FW] ipv6 address FE80:11::2 link-local
[FW] ospfv3 100 area 0.0.0.0
[FW] interface gi 1/0/2
[FW] ipv6 address FE80:12::2 link-local
[FW] ospfv3 100 area 0.0.0.0
[FW]
[FW]
[FW]
[FW]
[FW]
[FW]

/IPV6防火墙 域间策略/
[FW] sys /创建安全域/
[FW] security-zone name trust //可信
[FW] import int gi 1/0/1 //绑定接口
[FW] import int gi 1/0/2
[FW] quit //退到系统试图
[FW] security-zone name untrust //不可信
[FW] import int gi 1/0/0 //绑定接口
[FW] quit //退到系统试图
[FW] acl ipv6 advanced 3100 /建高级acl列表/
[FW] rule peimit ipv6 source any destination any
//允许所有IP流量
[FW] zone-pair security source trust destination untrust /建域间实例/
[FW] packet-filter ipv6 3100
/调用ipv6 ACL过滤/
[FW] quit
[FW] zone-pair security source untrust destination trust
[FW] packet-filter ipv6 3100
[FW] save
检查方法:ping //dis ipv6 acl 3100

9./MSTP及VRRP配置/ √
/MSTP/
[S1] stp mode mstp //可选
[S1] stp region-configuration //进MST域视图
[S1] region-name H3C //配置域名
[S1] instance 1 vlan 10 20 //实例1
[S1] instance 2 vlan 30 40 //实例2
[S1] revision-level 0
//配MSTP修订级别,默认0 !
[S1] active region-configuration
//激活MST域配置
[S1] quit //退到系统视图
[S1] stp instance 1 root primary
//设SW1为instance1的根桥
[S1] stp instance 2 root secondary
//设SW1为instance2的备份根桥
[S1] stp global enable
//全局使能生成树协议!

[S1] save

[S2] stp mode mstp
[S2] stp region-configuration
[S2] region-name H3C
[S2] instance 1 vlan 10 20
[S2] instance 2 vlan 30 40
[S2] revision-level 0
//配MSTP修订级别,默认0 !
[S2] active region-configuration
[S2] quit
[S2] stp instance 2 root primary
//设SW2为instance2的根桥
[S2] stp instance 1 root secondary
//设SW2为instance1的备份根桥
[S2] stp global enable // !
[S2] save

[IRF] stp mode mstp
[IRF] stp region-configuration
[IRF] region-name H3C
[IRF] instance 1 vlan 10 20
[IRF] instance 2 vlan 30 40
[IRF] revision-level 0 //配MSTP修订级别 !
[IRF] save
[IRF] active region-configuration
[IRF] quit
[IRF] stp global enable //全局使能 !
[IRF] save
当网络拓扑稳定后,通过使用
display stp brief
命令可以查看各设备上生成树的简要信息
display stp region-configuration
Dis stp int < >
Dis stp down-port
Dis stp root
Dsi stp instance
Dsi stp bpdu-statistics

/配置VRRP/
[S1] int gi 1/0/1
[S1] vrrp vrid 10 virtual-ip 192.168.10.254
//设虚拟网关地址
[S1] vrrp vrid 10 priority 150 //高等级做主
[S1] vrrp vrid 20 virtual-ip 192.168.20.254
[S1] vrrp vrid 20 priority 150
[S1] vrrp vrid 30 virtual-ip 192.168.30.254
[S1] vrrp vrid 30 priority 120 //低等级备份
[S1] vrrp vrid 40 virtual-ip 192.168.40.254
[S1] vrrp vrid 40 priority 120
[S1] save

[S2] int gi 1/0/1
[S2] vrrp vrid 10 virtual-ip 192.168.10.254
[S2] vrrp vrid 10 priority 120 //低等级备份
[S2] vrrp vrid 20 virtual-ip 192.168.20.254
[S2] vrrp vrid 20 priority 120
[S2] vrrp vrid 30 virtual-ip 192.168.30.254
[S2] vrrp vrid 30 priority 150//高等级做主
[S2] vrrp vrid 40 virtual-ip 192.168.40.254
[S2] vrrp vrid 40 priority 150
[S2] save

  • 8
    点赞
  • 60
    收藏
    觉得还不错? 一键收藏
  • 0
    评论
多数都是已经在百度验证答案了! 新华三”2017年全国大学生IT技术大赛预选赛  单选题 ] (2.0分)  以下工作于 OSI 参考模型数据链路层的设备是______。 (单选题 *必答)  A 广域网交换机  B 路由器  C 中继器  D 集线器 应用层 表示层 会话层 传输层 网络层 数据链路层 物理层 TCP/IP: 第一层:网络接口层 第二层:网间层 第三层:传输层 第四层:应用层  单选题 ] (2.0分)  FTP 默认使用的控制协议端口是______。 (单选题 *必答) POP3协议用于接收或下载邮件,默认端口110 SMTP协议用于传输或发送邮件,默认端口25 DNS是域名解析的系统,默认端口53 DHCP是动态主机配置协议,默认端口67(服务器) 68(客户) DHCP用的端号是UDP67和UDP68,这两个端口是正常的DHCP服务端口,你可以理解为一个发送,一个接收。客户端向68端口(bootps)广播请求配置,服务器向67端口(bootpc)广播回应请求。 DHCP(Dynamic Host Configuration Protocol,动态主机配置协议)是一个局域网的网络协议,使用UDP协议工作, 主要有两个用途:给内部网络网络服务供应商自动分配IP地址,给用户或者内部网络管理员作为对所有计算机作中央管理的手段,在RFC 2131中有详细的描述。DHCP有3个端口,其中UDP67和UDP68为正常的DHCP服务端口,分别作为DHCP Server和DHCP Client的 服务端口;546号端口用于DHCPv6 Client,而不用于DHCPv4,是为DHCP failover服务,这是需要特别开启的服务,DHCP failover是用来“双机热备”的。 一般:67端口来接受!68端口来发送! HTTP默认使用TCP的80端口标识 FTP默认使用TCP的21端口标识 HTTPS默认使用TCP的443端口 远程桌面协议(RDP)默认使用TCP的3389端口 Telnet使用TCP的23端口 Windows访问共享资源使用TCP的445端口 TFTP 采用的传输层知名端口号为69。 TFTP(Trivial File Transfer Protocol,简单文件传输协议)是TCP/IP协议族中的一个用来在客户机与服务器之间进行简单文件传输的协议,提供不复杂、开销不大的文件传输服务。  A 20  B 21  C 23  D 22 3 [ 单选题 ] (2.0分)  在如图所示的 TCP 连接的建立过程中,SYN 中的 Z 部分应该填入________ (单选题 *必答

“相关推荐”对你有帮助么?

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论
添加红包

请填写红包祝福语或标题

红包个数最小为10个

红包金额最低5元

当前余额3.43前往充值 >
需支付:10.00
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明:

1.余额是钱包充值的虚拟货币,按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载,可以购买VIP、付费专栏及课程。

余额充值
