本教程介绍了如何使用STM32F103R6通过STM32CubeMX和Keil5配置开发环境，结合DS18B20采集温度，并通过USART1发送至串口。详细步骤包括DS18B20的引脚说明、配置、延时函数编写、主函数实现以及Proteus仿真。在Proteus仿真中，DS18B20外接电源，通过5K上拉电阻连接，成功读取并显示温度值。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

本文说明

开发工具：STM32CubeMX+Keil5
开发芯片：STM32F103R6
采温模块：DS18B20
仿真软件：Proteus 8.12

工程目标：用DS18B20采集温度并用发送温度信息至串口

资源包

DS18B20中文手册和（HAL库）驱动文件代码，需要的自行下载
链接：https://pan.baidu.com/s/1zxeTfS-LpogKTkBUwJfC3w
提取码：tq3i

DS18B20简介

测温特征

测温范围：-55 ~ +125℃
在-10 ~ +85℃范围内精确度为±5℃
最多可以在750ms内将温度转换为12位数字

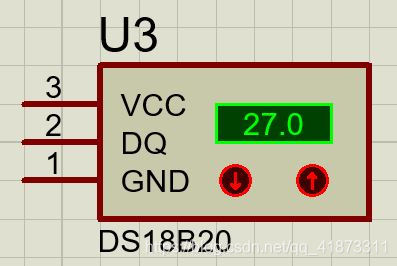

看一下Proteus里的DS18B20长啥样

在这里插入图片描述

引脚说明

一共三个引脚，引脚介绍如下表

序号	符号	引脚说明
1	GND	电源地
2	DQ	数据I/O
3	VCC	可选电源

其中VCC可选电源可以接外部电源，也可以不接
区别在于接外部电源时，总线控制器在转换指令后发起“读时序”
而没有外部电源供电时，DQ与一上拉电阻连接通过单总线对器件供电，这种供电方式称为寄生电源，该模式下进行温度转换时总线要被强上拉拉高，否则没有返回值

本项目采用接外部电源的方法进行温度转换，此时DQ需要连接一个弱上拉电阻

其他详细介绍请自行下载并查看资源包里的DS18B20中文手册

STM32CubeMX配置DS18B20

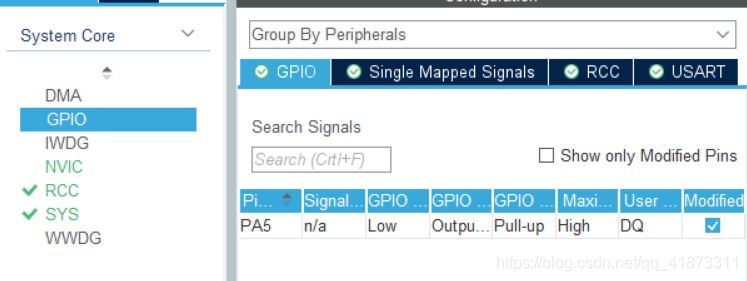

配置GPIO，选择PA5作为DQ数据接口，设置推挽，上拉，并改名叫DQ，如图

在这里插入图片描述

接着配置RCC，设置时钟72MHz

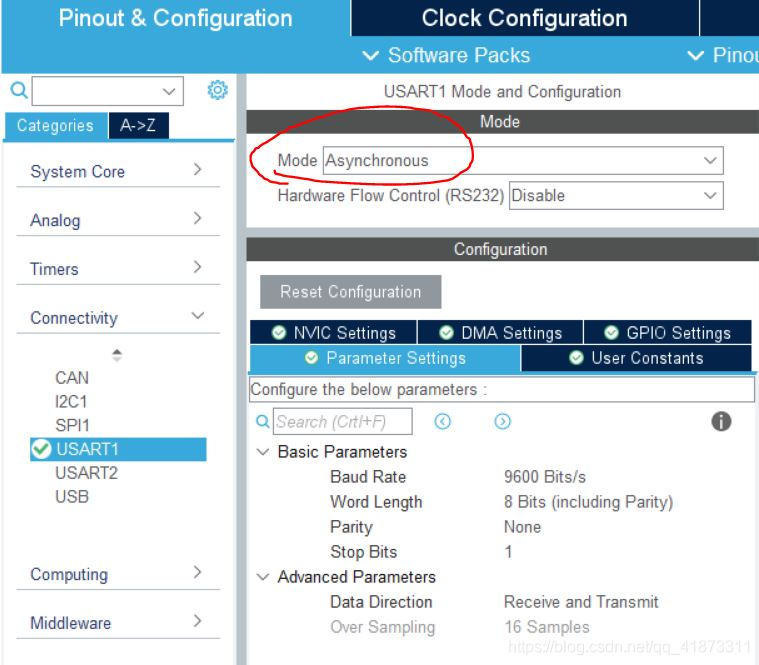

由于需要把信息发送到串口，所以配置USART1，如图

在这里插入图片描述

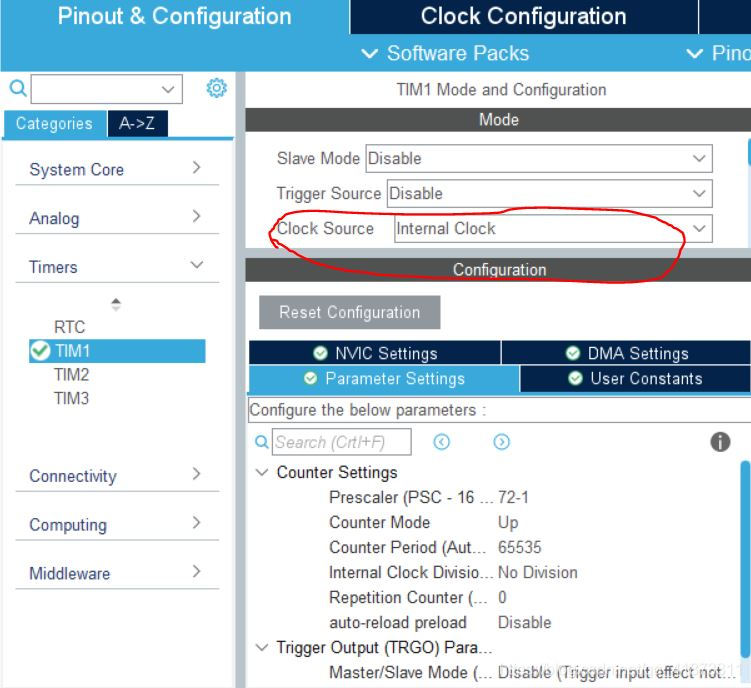

由于DS18B20的相关时序要涉及微秒级级别的延迟，所以我们这里设置一个定时器TIM1，相关参数如图

在这里插入图片描述
最后配置Project，生成代码即可完成配置

Keil移植DS18B20驱动

首先下载资源包里的ds18b20.c和ds18b20.h文件
驱动文件移植方法之前写过，贴个传送门: https://blog.csdn.net/qq_41873311/article/details/119425197.

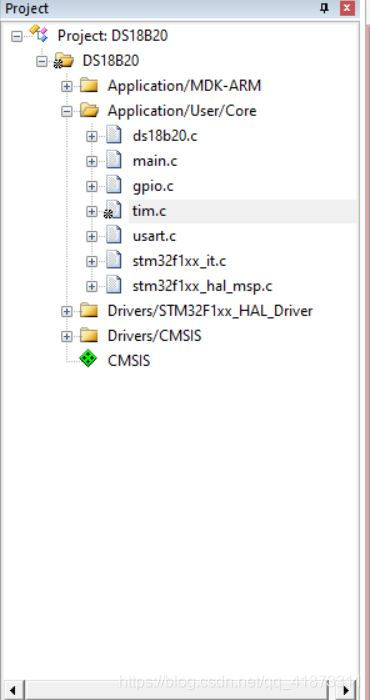

最后项目结构如图所示

在这里插入图片描述

编写微秒级延迟函数

在tim.c文件里写入代码

/* USER CODE BEGIN 1 */
/******************************************

***功能：实现us级别延时

*******************************************/

void delay_us(uint16_t us)
{
uint16_t differ=0xffff-us-5; //设定定时器计数器起始值
__HAL_TIM_SET_COUNTER(&htim1,differ);
HAL_TIM_Base_Start(&htim1); //启动定时器
while(differ<0xffff-6) //补偿，判断
  {
    differ=__HAL_TIM_GET_COUNTER(&htim1); //查询计数器的计数值
  }
  HAL_TIM_Base_Stop(&htim1);
}
/* USER CODE END 1 */

然后在tim.h中调用delay_us函数

/* USER CODE BEGIN Prototypes */
void delay_us(uint16_t us);
/* USER CODE END Prototypes */

做完以上工作，编译运行，不报错即可

编写主函数

引入ds18b20.h和stdio.h

/* Private includes ----------------------------------------------------------*/
/* USER CODE BEGIN Includes */
#include "ds18b20.h"
#include "stdio.h"
/* USER CODE END Includes */

printf重定向

/* Private user code ---------------------------------------------------------*/
/* USER CODE BEGIN 0 */
/* printf重定向 */
int fputc(int ch ,FILE *f){
	uint8_t temp[1] = {ch};
	HAL_UART_Transmit(&huart1, temp, 1, 2);
	return ch;
}
/* USER CODE END 0 */

调用init函数

/* USER CODE BEGIN PFP */
uint8_t DS18B20_Init(void);
/* USER CODE END PFP */

定义温度变量

/* Private variables ---------------------------------------------------------*/

/* USER CODE BEGIN PV */
 float temperature;
/* USER CODE END PV */

然后在主函数内写入代码

  /* USER CODE BEGIN 2 */
  while(DS18B20_Init())
	{
		printf("DS18B20 init failed!!!\r\n");
		HAL_Delay(500);
	}
	printf("DS18B20 init success!!!\r\n");

  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
		temperature = DS18B20_GetTemp_SkipRom();
		printf("当前温度： %.2f\r\n", temperature);
		HAL_Delay(500);		/* 500ms 读取一次温度值 */
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */

  }
  /* USER CODE END 3 */

编译运行，生成hex文件就可以开始仿真了

Proteus仿真DS18B20

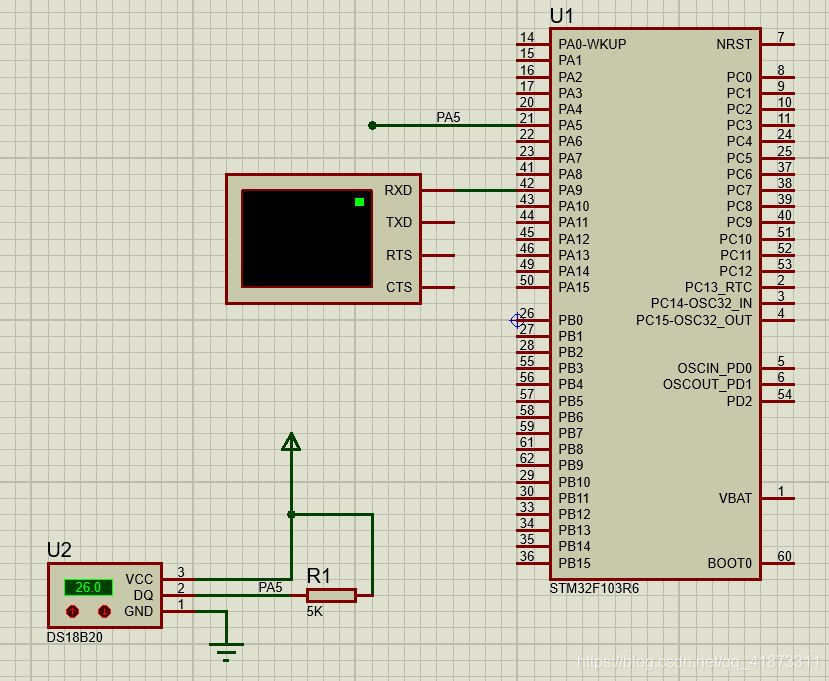

原理图如下，DS18B20外接电源，所以DQ连一个5K的上拉电阻

在这里插入图片描述

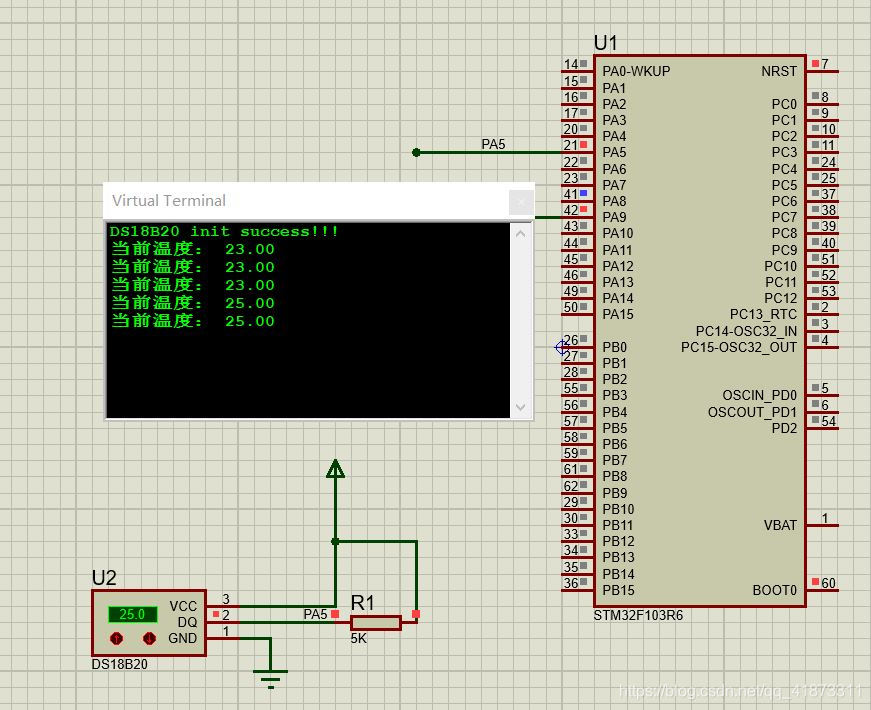

仿真结果如图所示，初始化成功，打印 init success
通过DS18B20器件上的两个按钮随意调节一下温度，可以看到温度正常显示

在这里插入图片描述

写在最后

测温初始值是85℃如何解决

在这里插入图片描述

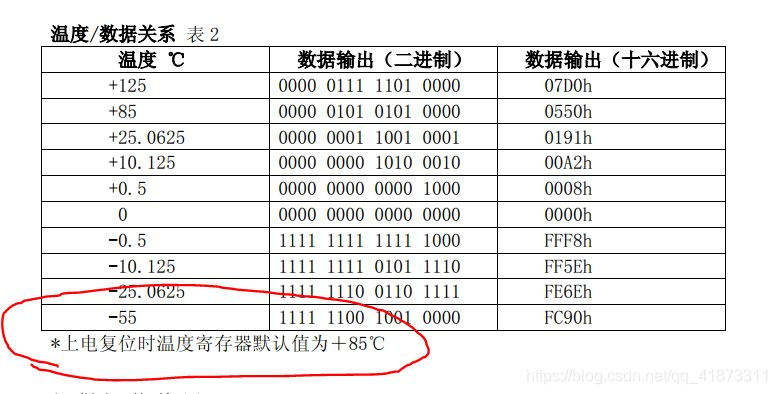

手册里有这么一个提示，上电复位时温度寄存器默认值为+85℃

最后查看手册并结合论坛上老哥的解答解决了这一问题

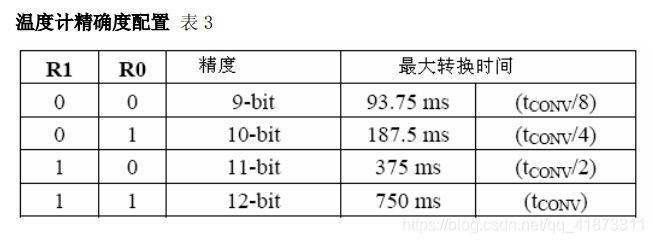

上电状态下默认的精度为12位，12位需要750ms转换温度才完成，如图

在这里插入图片描述
简单来说，就是寄存器里的默认值时85℃，在发起温度命令转换后750ms才完成温度转换
也就是说如果你在750ms之内就进行读取温度的指令，那么你读取到的温度自然是默认值85℃
那要显示正确的温度值，只需要在发起温度命令转换后添加750ms的延时即可

详见ds18b20.c文件中读取温度函数DS18B20_GetTemp_SkipRom（）

	DS18B20_SkipRom();
	DS18B20_WriteByte(0X44);				/* 开始转换 */
	HAL_Delay(750);                 /*延迟750ms，过滤初始值85°，十分重要*/
	DS18B20_SkipRom();
    DS18B20_WriteByte(0XBE);				/* 读温度值 */
