1.MTRR介绍

MTRR的全称是Memory Type Range Registers，它们是一组组的MSR寄存器对，即范围R和类型T（目前最多有96组），用来指定特定的系统内存段的类型。
这里说的类型，是指内存的CACHE类型。换句话说，MTRR的作用就是：告诉CPU在操作不同的指定的内存的时候应该用什么手段。

为什么要这样做呢？在一般情况下，内存都是应该是被设置为有cache来帮助CPU操作内存的。这样一来，整个系统的效率就会比较高。
但是某些设备所使用的内存却比较特殊，比如说Frame buffer。那么就需要软件（一般情况下是BIOS）配置CPU的相关寄存，来表明CPU在处理某些范围的内存的时候，需要做什么样的动作（也就是类型）。
总的来说它们允许CPU优化不同类型的内存如RAM，ROM和帧缓冲内存（frame buffer），内存操作映射I / O设备。这种做法简化了内存控制系统的硬件设计引脚。

2.举例

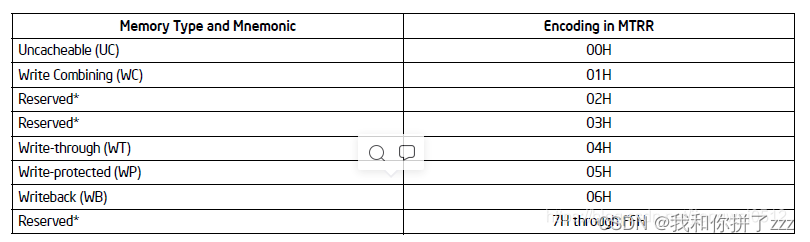

上面说的类型，是指内存的CACHE类型，对应的C代码中的实现如下：

//
// Memory cache types
//
typedef enum {
  CacheUncacheable    = 0,
  CacheWriteCombining = 1,
  CacheWriteThrough   = 4,
  CacheWriteProtected = 5,
  CacheWriteBack      = 6,
  CacheInvalid        = 7
} MTRR_MEMORY_CACHE_TYPE;

通过MTRR，系统可以优化RAM/ROM/MMIO等不同类型的内存的访问速度。

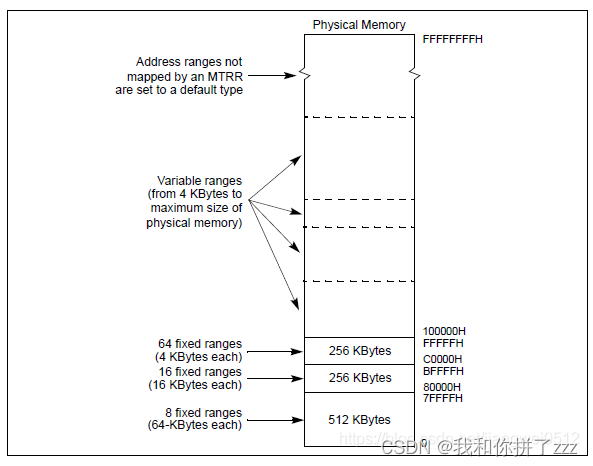

下面是一个设置MTRR的例子：

3.判断MTRR的支持情况

因为MTRR是MSR寄存器，因此它是跟CPU有关的，并不是所有的CPU都支持。

不过现在的x86平台CPU都支持该功能，事实上从P6型号开始就只是MTRR了。

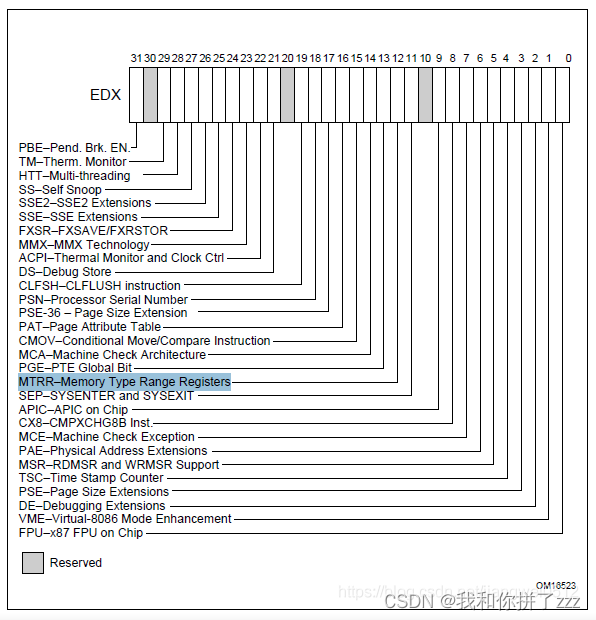

要判断是否支持MTRR，需要使用CPUID命令，对应的是CPUID.EAX=01H，返回的结果在EDX：

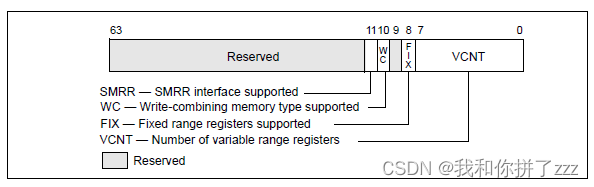

当确定是否支持之后，还需要确定MTRR的支持情况，这对应于一个MSR寄存器（IA32_MTRRCAP）

它是一个只读的寄存器，具体的BIT位说明如下：

SMRR：确定是否支持System-Management Range Register；

FIX：确定是否支持Fixed Range MTRR（两种类型的MTRR，可变和固定）；

WC：Write Combining的CACHE类型是否支持；

VCNT：可变MTRR的支持个数。
