4G模块 ML307A发送中文短信到手机

原创 已于 2025-08-13 11:50:36 修改 · 646 阅读 · 11 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#服务器 #运维 #发短信 #PDU #ML307A

于 2025-08-11 18:07:11 首次发布

命令说明

基础AT指令
ATi显示产品的标志信息
AT+CIMI查询IMSI
AT+CGSN查询产品序列号
AT+CPIN查询卡状态
AT+CSQ查询信号强度
AT+CGATT查询当前PS域状态
AT+CREG查询GPRS注册状态
AT+CEREG查询4G注册状态
AT+CGPADDR查询PDP地址
AT+CMGF选择短信格式
AT+CMGS发送短信
MQTT配置指令
AT+MQTTCFG 配置连接参数
AT+MQTTCONN 连接
AT+MQTTSUB 订阅主题
AT+MQTTUNSUB 取消订阅
AT+MQTTPUB 发布消息
AT+MQTTREAD 读取消息
AT+MQTTSTATE 查询状态
AT+MQTTDISC 主动断开连接

流程

第一步：ML307A模块接线

ML307A模块-----USB转TTL

VCC-----5V

GND-----GND

TX-----RX

RX-----TX

此模块需插入电话卡方可正常使用。

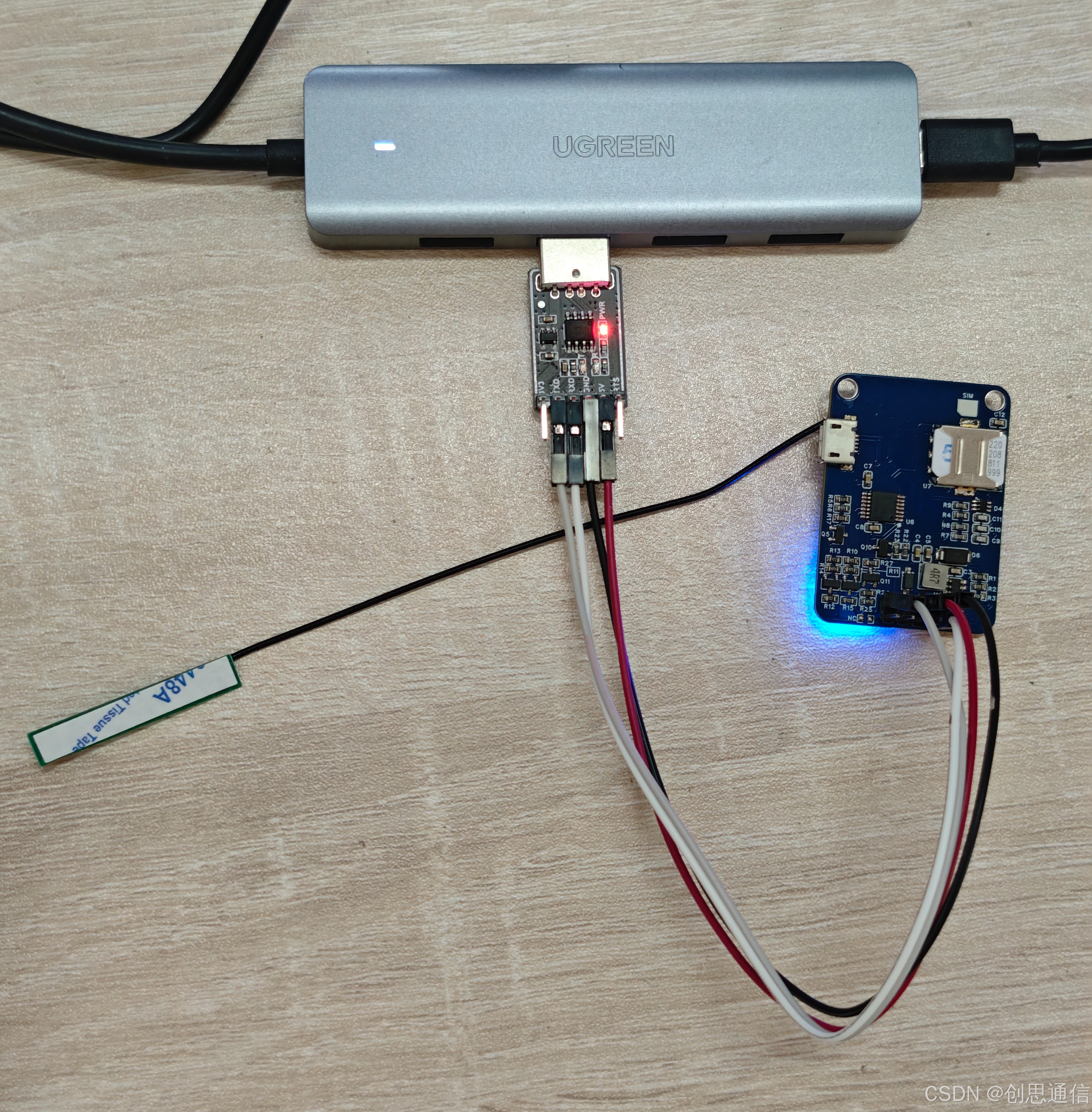

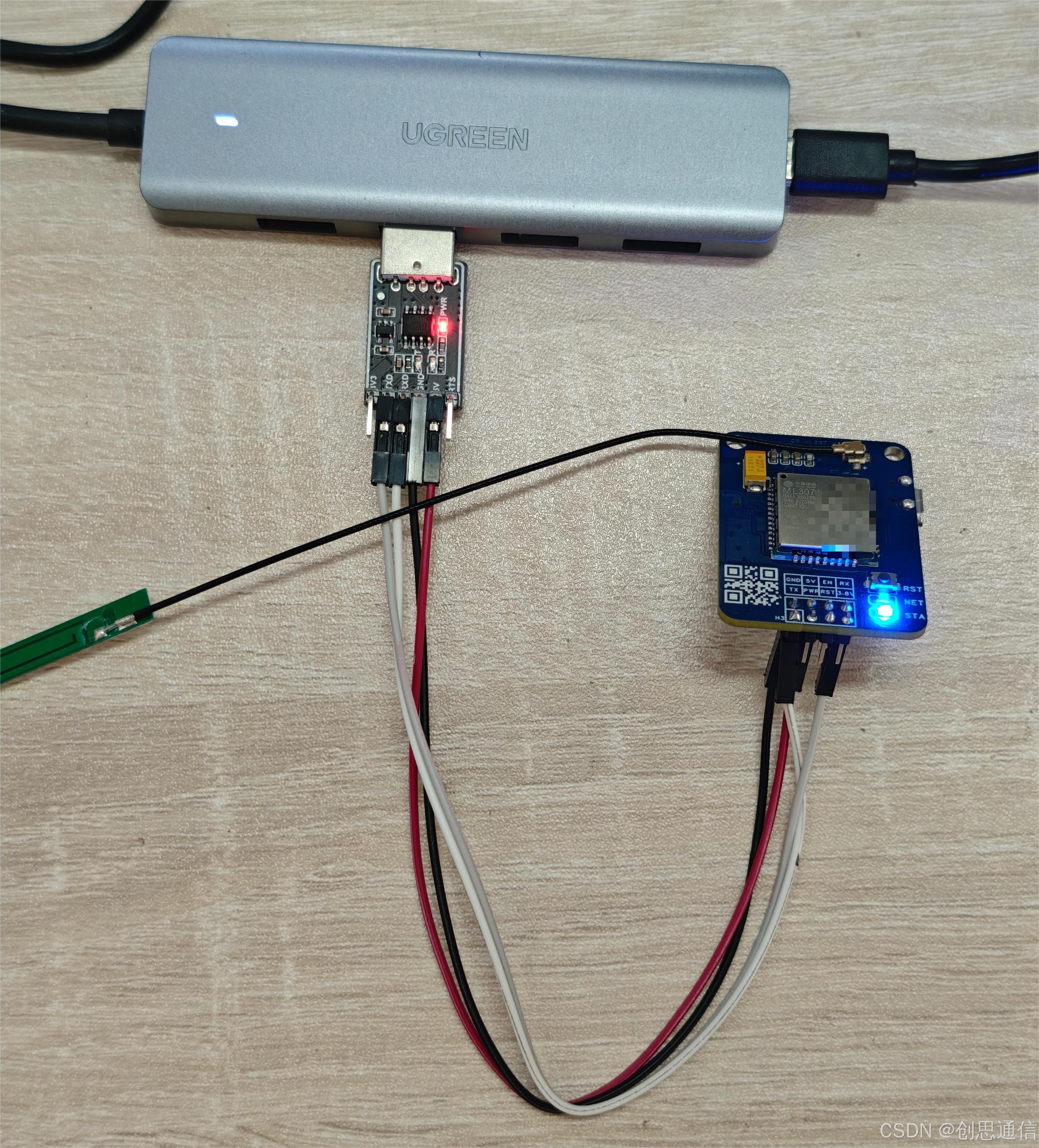

实物接线

第二 步：发送中文短信

利用串口调试助手，发送AT指令，实现模块发送中文短信。

AT命令流程及命令结果：

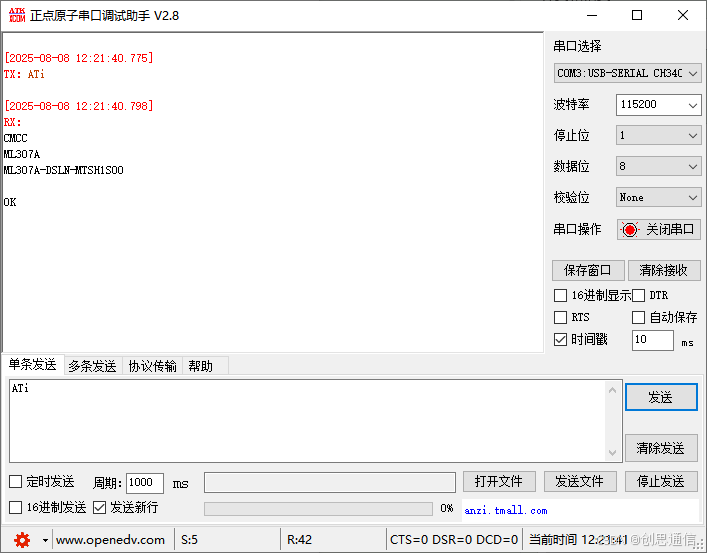

1. 查询模块信息

发送指令：ATI

说明：查询模块型号、固件版本等基础信息。

预期响应：CMCC

ML307A

ML307A-DSLN-MTSH1S00

OK

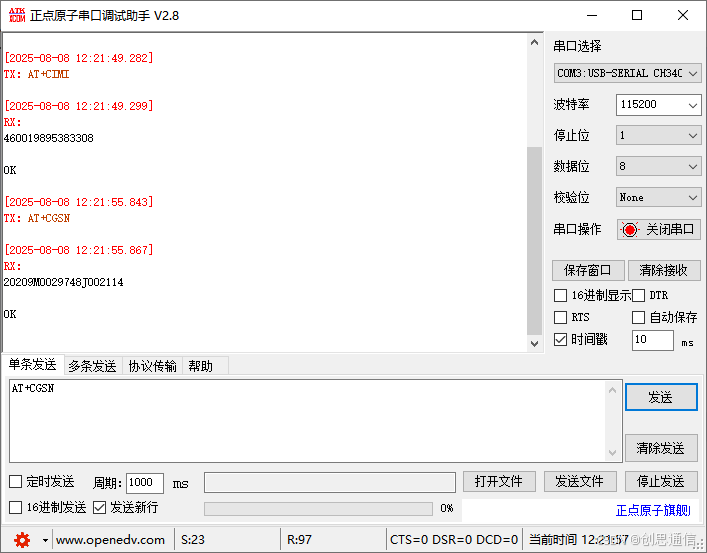

2. 查询国际移动用户识别码（IMSI）

发送指令：AT+CIMI

说明：获取SIM卡的IMSI号码，用于识别移动用户。

预期响应：460019895383308

OK

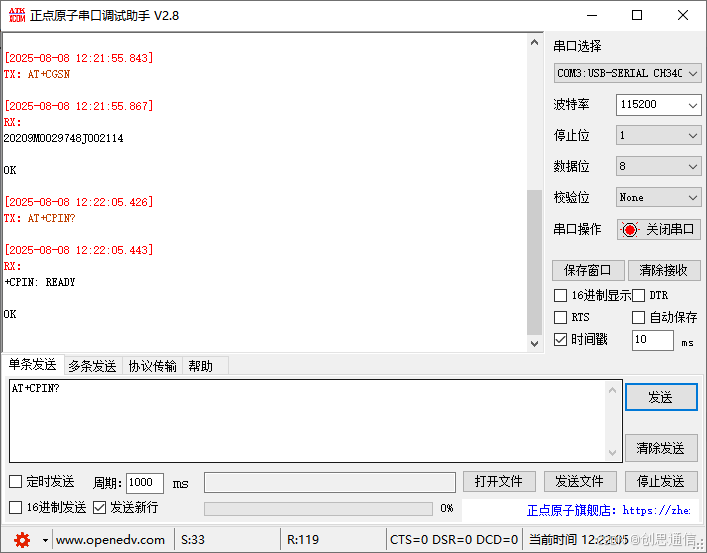

3. 查询产品序列号

发送指令：AT+CGSN

说明：获取设备的国际移动设备识别码。

预期响应：20209M0029748J002114

OK

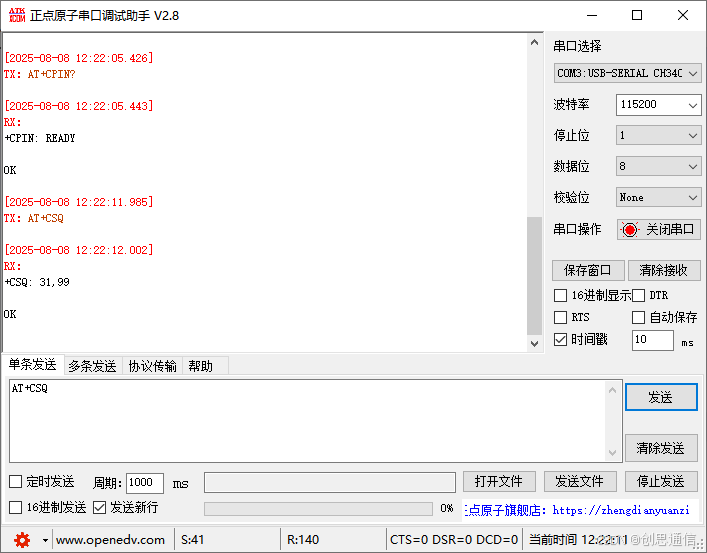

4.查询卡状态

发送指令：AT+CPIN?

说明：获取当前 SIM 卡的状态，例如是否需要输入 PIN 码、是否已被锁定等

预期响应：+CPIN: READY  OK

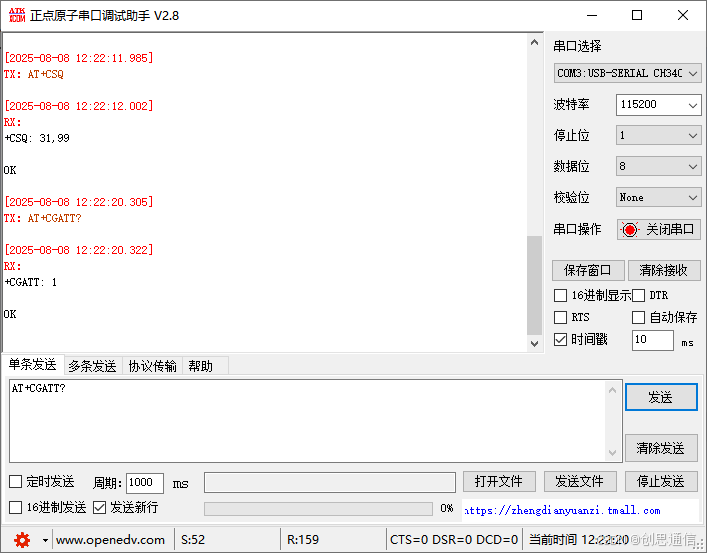

5.查询信号强度

发送指令：AT+CSQ

说明：检查当前网络信号质量（0-31，值越大信号越强）。

预期响应：+CSQ:31,99 OK

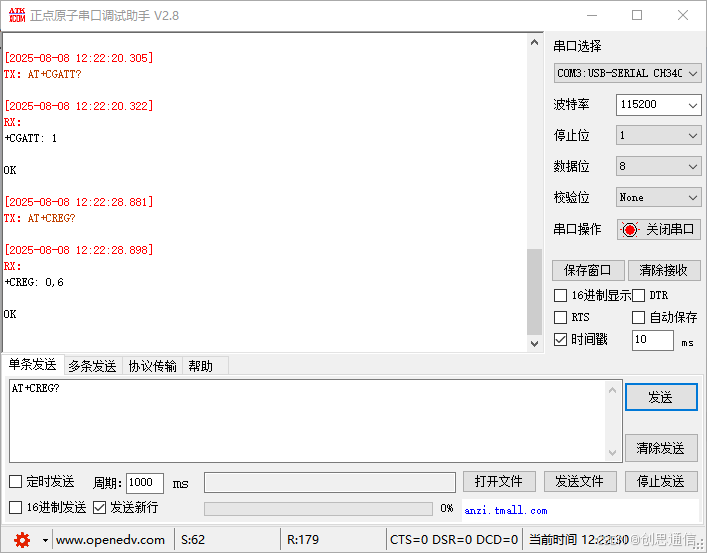

6.查询GPRS附着状态

发送指令：AT+CGATT?

说明：检查模块是否已附着到GPRS网络（1=已附着，0=未附着）。

预期响应：+CGATT: 1  OK

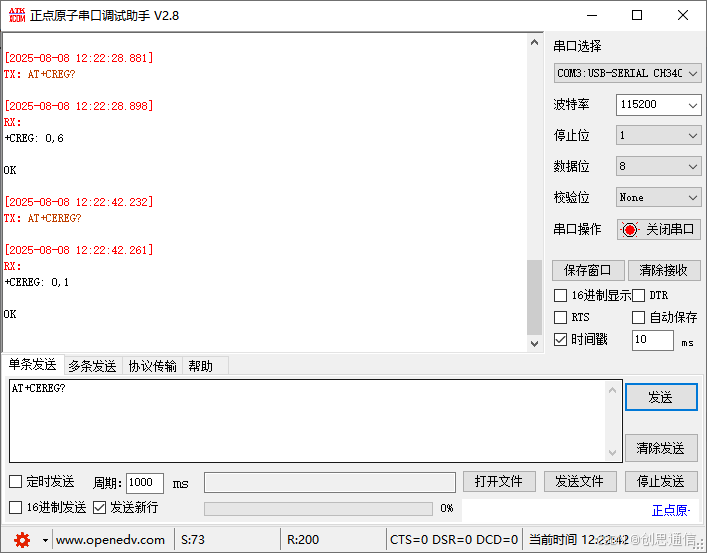

7.查询GPRS注册状态

发送指令：AT+CREG?

说明：查询GPRS网络注册状态。

预期响应：+CREG: 0,6 OK

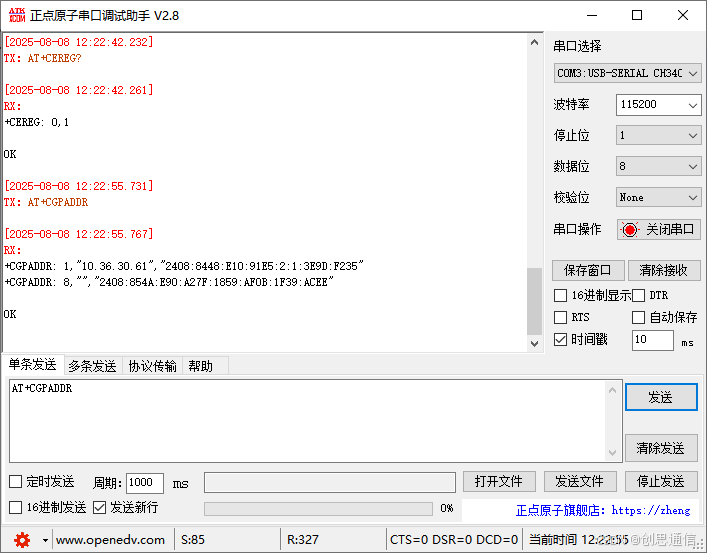

8.查询移动网络注册状态

发送指令：AT+CEREG?

说明：查询EPS（Evolved Packet System）网络注册状态

预期响应：+CEREG: 0,1  OK

9.查询PDP地址

发送指令：AT+CGPADDR

说明：获取PDP地址查询是否成功连接到数据网络以及获取网络配置信息

预期响应：+CGPADDR: 1,"10.36.30.61","2408:8448:E10:91E5:2:1:3E9D:F235"

+CGPADDR: 8,"","2408:854A:E90:A27F:1859:AF0B:1F39:ACEE"

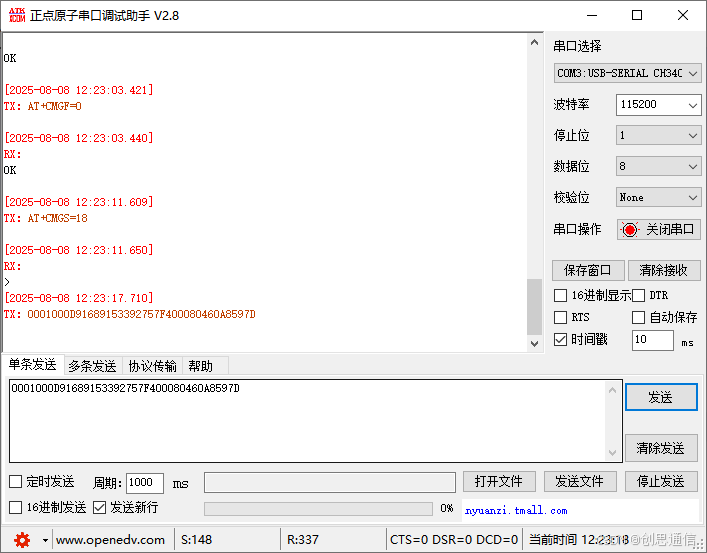

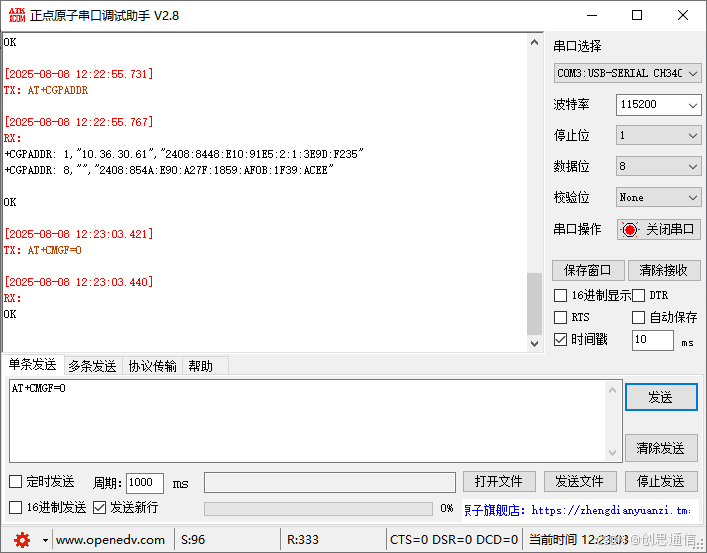

10.选择短信格式

发送指令：AT+CMGF=0

说明：配置GSM模块短信格式，其中1为设置为文本模式，短信内容以ASCII或UCS2编码的文本形式传输。0为设置为PDU模式，短信内容以协议数据单元格式传输。

预期响应：OK

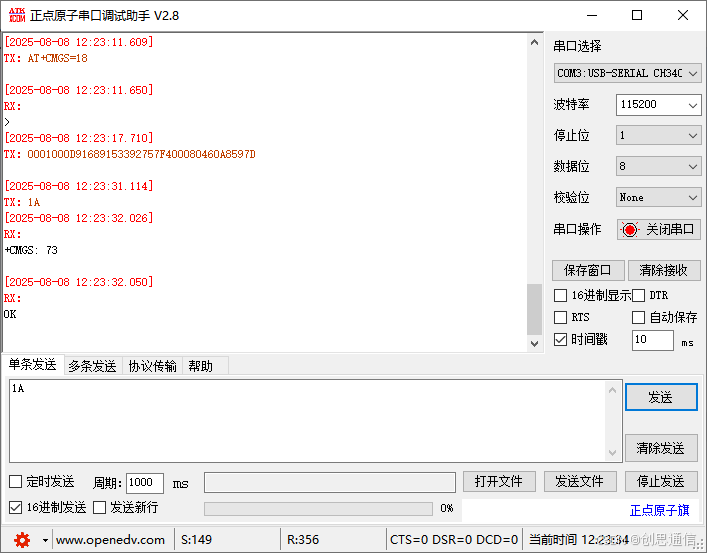

11.发送短信

发送指令：AT+CMGS=18

说明：允许用户向指定号码发送PDU编码格式的短信，长度为18。

预期响应：>这表示可以开始输入短信内容了，此时需要将待发送的短信内容转换成 PDU 编码（例如“0001000D91689153392757F400080460A8597D”），发送该PDU编码内容时不要添加新行，输入完毕后，用十六进制方式输入“1A”来表示结束发送。

预期响应：+CMGS: 73  OK

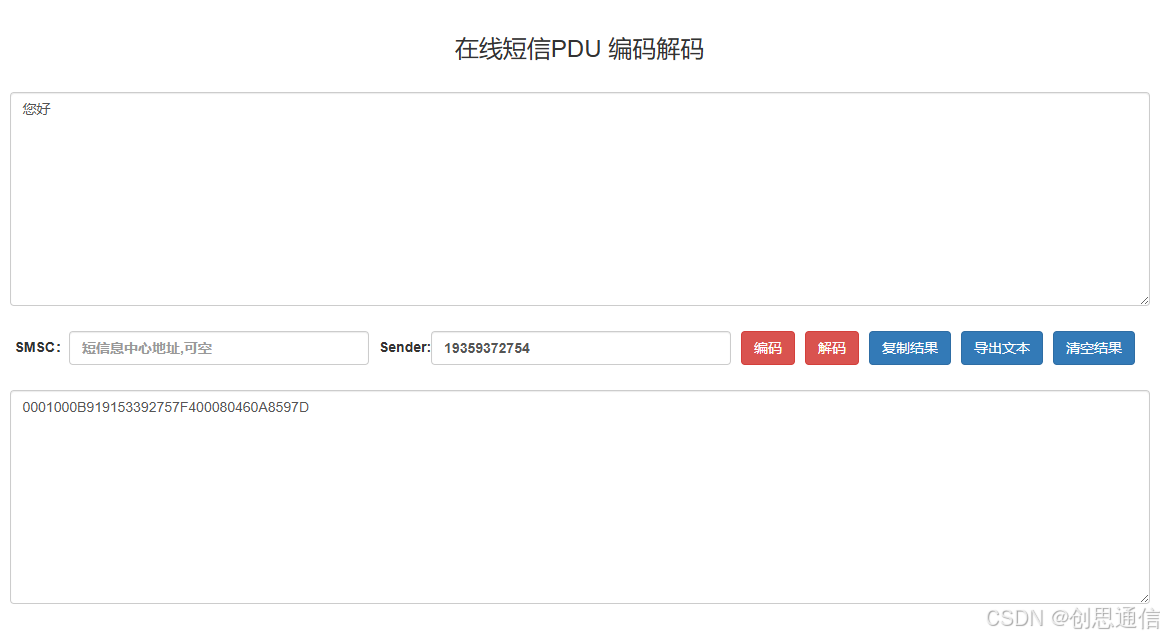

插:PDU可以搜索在线PDU编码工具。

例如：在线短信PDU 编码解码 - 在线工具，输入需发送的手机号及内容，点击 “编码” 按钮即可完成。

与此同时，在接收短信的手机上，我们就能清晰地看到刚刚发送的短信内容了。

总结命令流程

ATi
AT+CIMI
AT+CGSN
AT+CPIN?
AT+CSQ
AT+CGATT?
AT+CREG?
AT+CEREG?
AT+CGPADDR
AT+CMGF=0
AT+CMGS=18
0001000D91689153392757F400080460A8597D
1A
