京东八年架构师： Redis 如何分布式，金融的设计原理

前言

R2M 是京东金融线上大规模应用的分布式缓存系统，目前管理的机器总内存容量超过 60TB，近 600 个 Redis Cluster 集群，9200 多个 Redis 实例。

其主要功能包括：全 web 可视化运维、缓存集群一键部署、资源池统筹管理、在线扩容及快速数据迁移、多机房切换及容灾、完善的监控及告警、Redis API 兼容等。

本文将从 R2M 系统架构、资源管理、集群扩容与迁移、数据冷热交换、多机房容灾等多方面进行深入剖析，希望读者能有所收获。

业务使用及运维上的优点

极简化接入

R2M 接入简单，以 Java 客户端为例，只需在业务程序中引入客户端 jar 包，配置好 appname 及 ZK 地址，即可使用。

配置自动下发

R2M 客户端提供了诸如连接池、读写超时时间、重试次数等配置，有些情况下，需要对这些配置进行调优，比如 618、双十一大促来临时，有些业务需要减小客户端读写超时时间，避免超时问题引发的连锁反应。

为了修改配置，业务不得不重新上线所有的客户端，不仅费时费力，还有可能引发故障。因此，为了避免这个问题，R2M 提供了配置自动下发功能，业务客户端无需重新上线，管理端修改配置后，所有客户端即时生效。

多种数据类型 API 支持

完全兼容 Redis 各数据类型 API 接口，提供包括哈希、集合、有序集合、列表、发布 / 订阅等近百个接口。

支持数据冷热交换

在保证高性能和数据一致性的前提下，实现了基于 LFU 热度统计的数据动态冷热交换，使得冷数据被交换到 SSD 上，热数据被加载到 Redis 上，取得高性能和低成本的高平衡。

全 web 可视化运维

R2M 实现了包括集群部署、扩容、数据迁移、监控、集群下线、数据清理、故障节点替换及机器下线等在内的所有功能的可视化运维，运维效率及可用性大大提升。

多机房一键切换

通过改造 Redis Cluster 支持多机房灾备、防止集群脑裂，以及各系统组件针对多机房切换选举的支持，实现了在 Web 控制台的多机房一键切换。

多种方式的集群同步及数据迁移工具

R2M 提供了专门的迁移工具组件，支持从原生 Redis 迁移至 R2M，实现了基于 Redis RDB 文件传输及增量同步的迁移机制。

同时，还可以指定规则比如按照前缀匹配或者反向匹配进行部分数据迁移。由于内部历史原因，京东金融部分业务以前用的是京东商城的 Jimdb，R2M 同样也支持了从 Jimdb 集群进行迁移。

R2M 迁移工具还支持数据实时同步的功能，包括 R2M 集群间的数据同步和 Jimdb 源集群的数据同步。

非 Java 语言代理

我们的业务开发人员主要用的是 Java，对于非 Java 语言的客户端，比如 Python、C 等等，则通过 R2M Proxy 组件接入，各种运维操作在 Proxy 层进行，对业务方屏蔽。同时，Proxy 也提供了高可用保障方案。

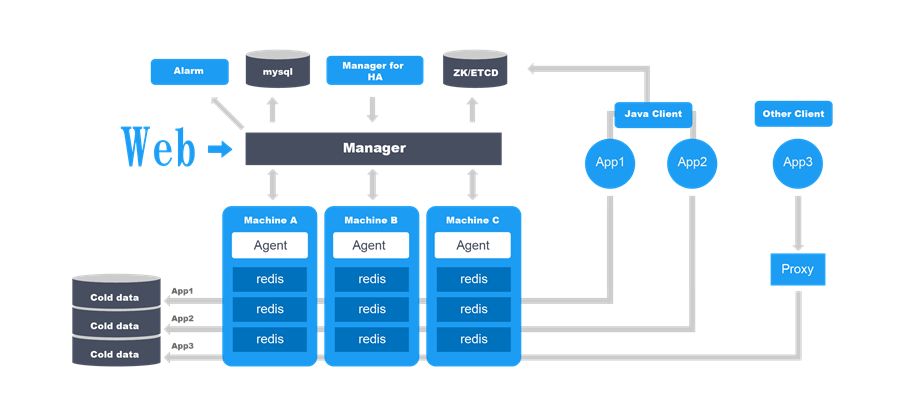

系统架构



组件功能

Web console

是 R2M 缓存系统的可视化运维控制台。所有运维操作均在 Web console 进行。

Manager

整个系统的管理组件。负责所有运维操作的下发、监控数据的收集等。运维操作包括集群创建、数据迁移、扩容、多机房切换等等。

Agent

每台物理机上部署一个 Agent 组件，Agent 负责本机 Redis 实例的部署和监控，并进行数据上报。

缓存集群节点

每个集群的节点分布在不同机器上，若干个节点构成一个分布式集群，去中心化，无单点。

Client

客户端由业务方引入，如：Java 通过 jar 包方式引入。

Proxy

对于非 Java 客户端的业务，通过 Proxy 提供缓存接入和服务。

缓存集群一键部署

分布式集群的部署通常来说是比较麻烦的，涉及到多台机器、多个节点及一系列的动作和配置，比如部署 Redis Cluster，就包括节点安装与启动、节点握手、主从分配、插槽分配、设置复制这些步骤。

虽然官方提供了构建集群的工具脚本，但机器推荐、节点安装及配置仍然没有自动化，对于需要大规模部署和运维 Redis Cluster 的企业来说，仍然不够灵活和便捷。

因此，R2M 基于 Golan
