MIKE/SMS混合网格转TECPLOT

1、准备好mesh文件

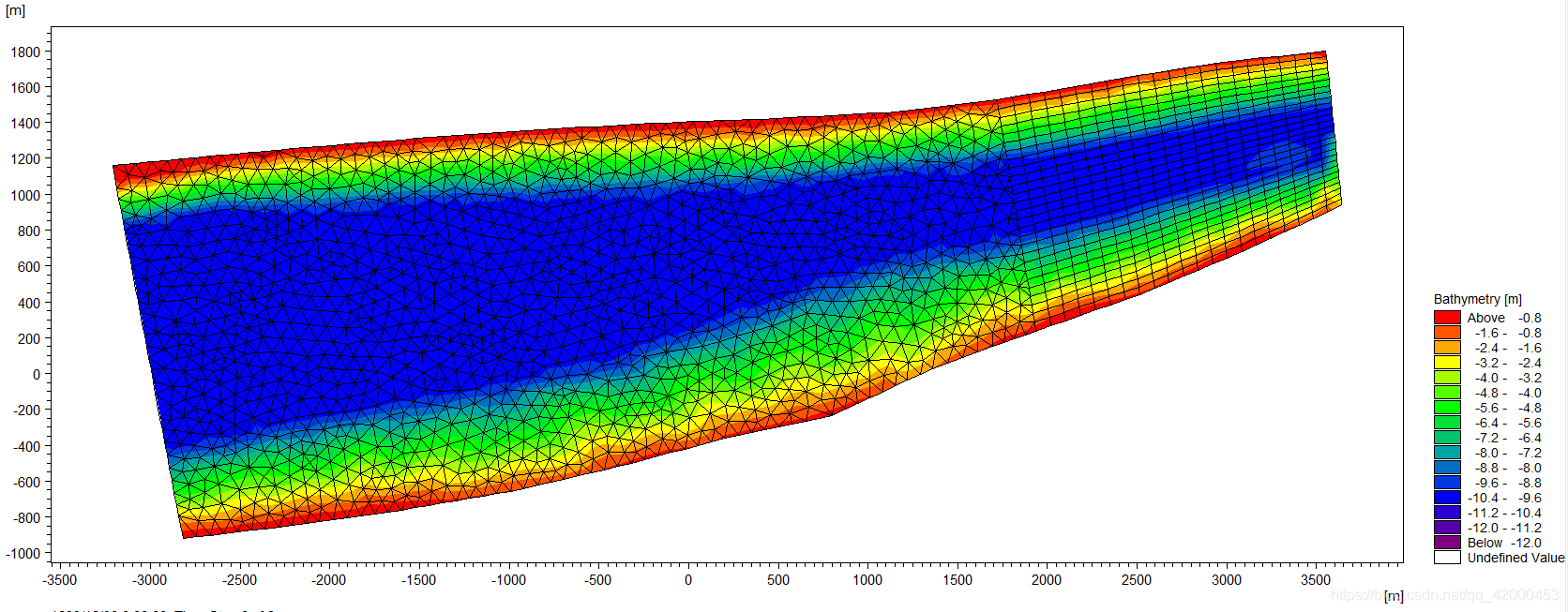

利用mike generator生成混合网格

2、利用excel打开

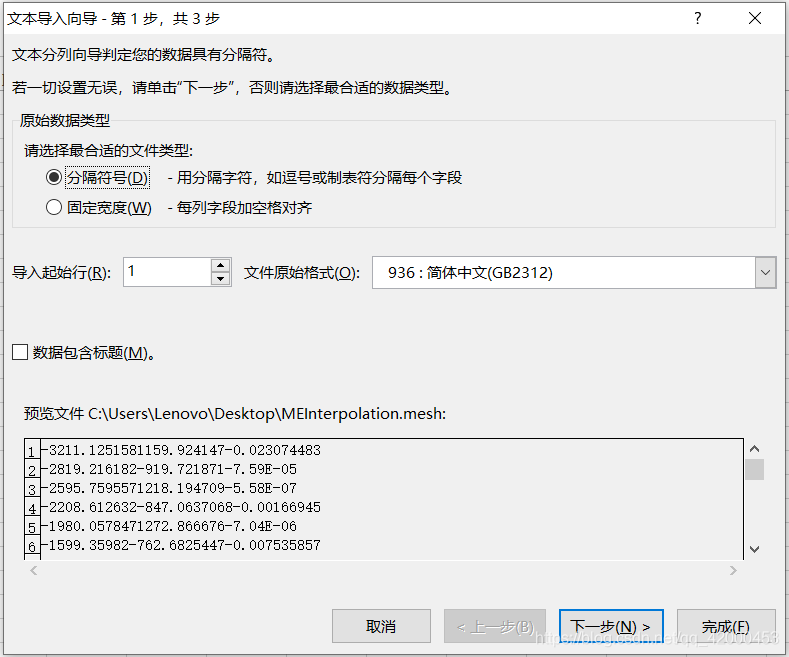

将mesh利用excel直接打开，分隔符全选，其余默认就好。

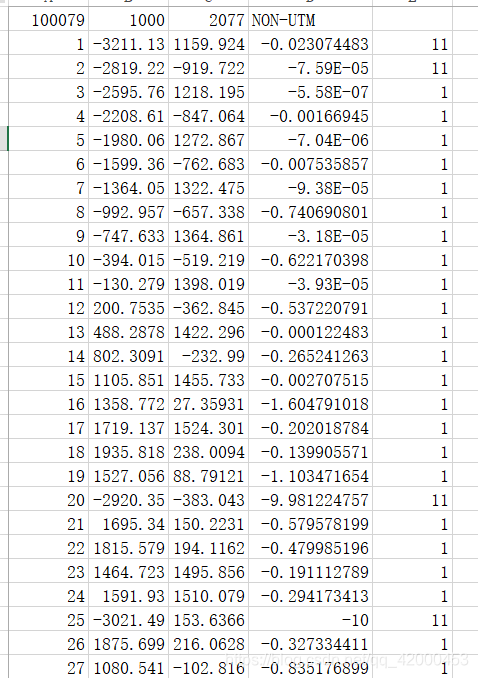

最后打开如下

由于三角形网格和四边形网格混合使用，因此组要单单用ZONETYPE=FETRIANGLE是不行的，因此，最主要的修正就是：

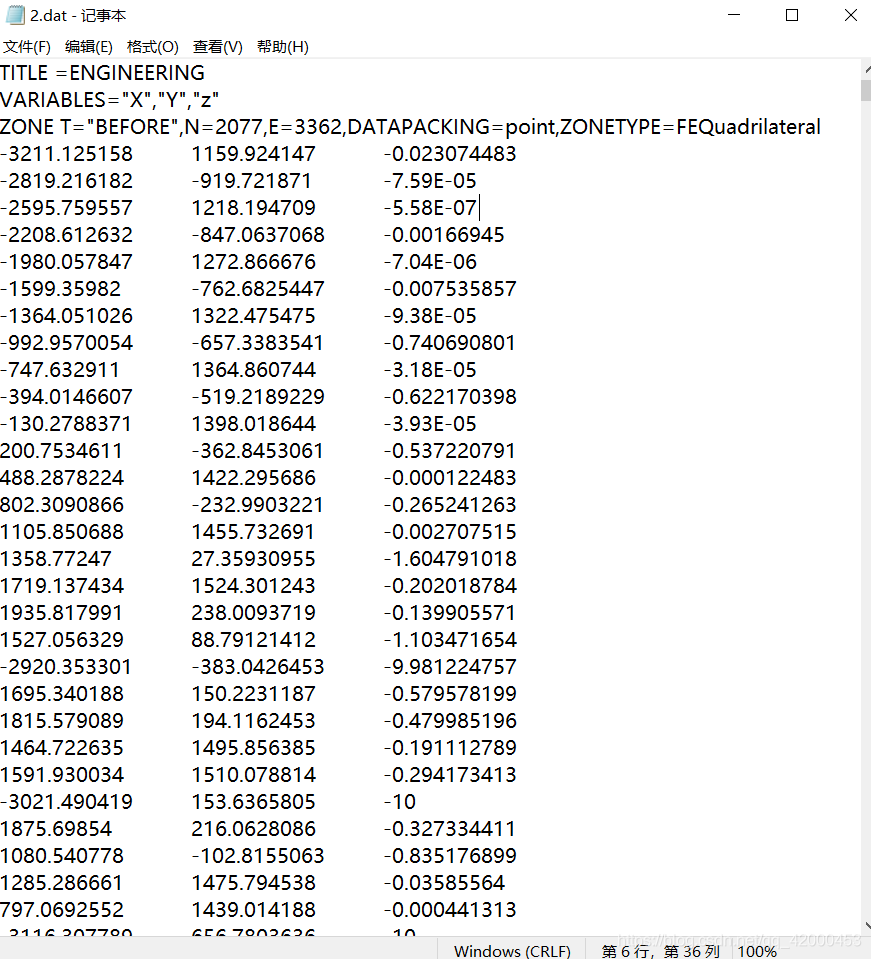

1、表头为TITLE =ENGINEERING
VARIABLES=“X”,“Y”,“z”
ZONE T=“BEFORE”,N=2077,E=3362,DATAPACKING=point,ZONETYPE=FEQuadrilateral

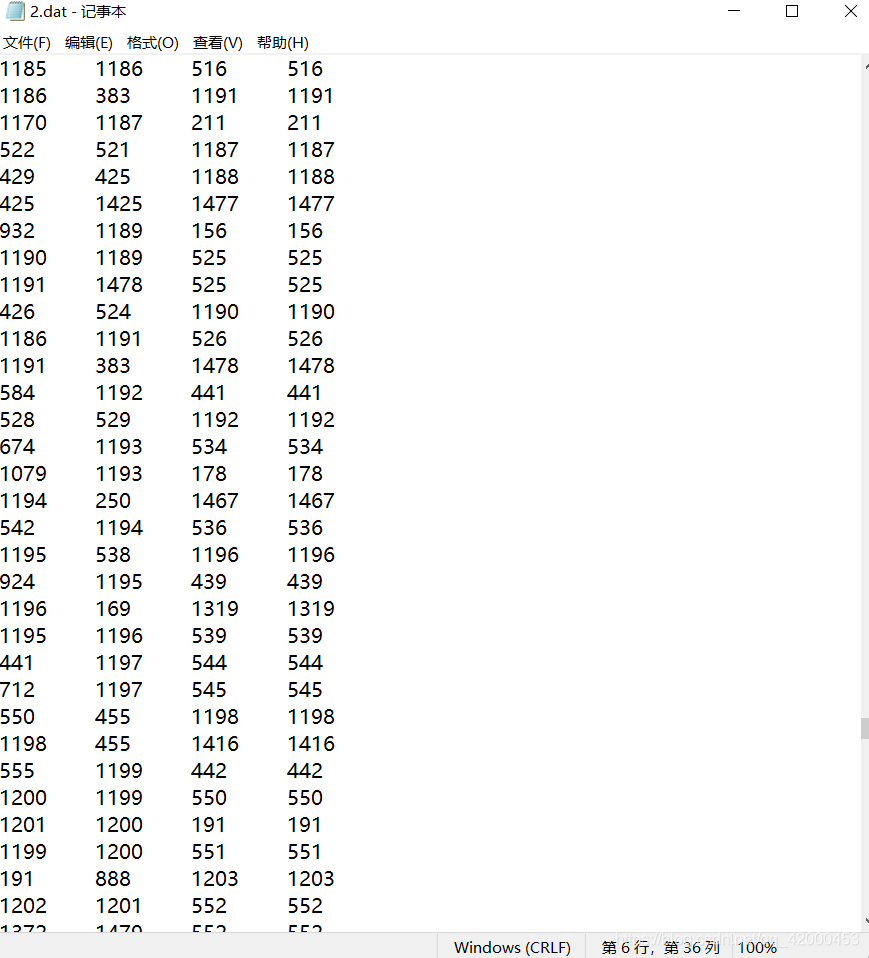

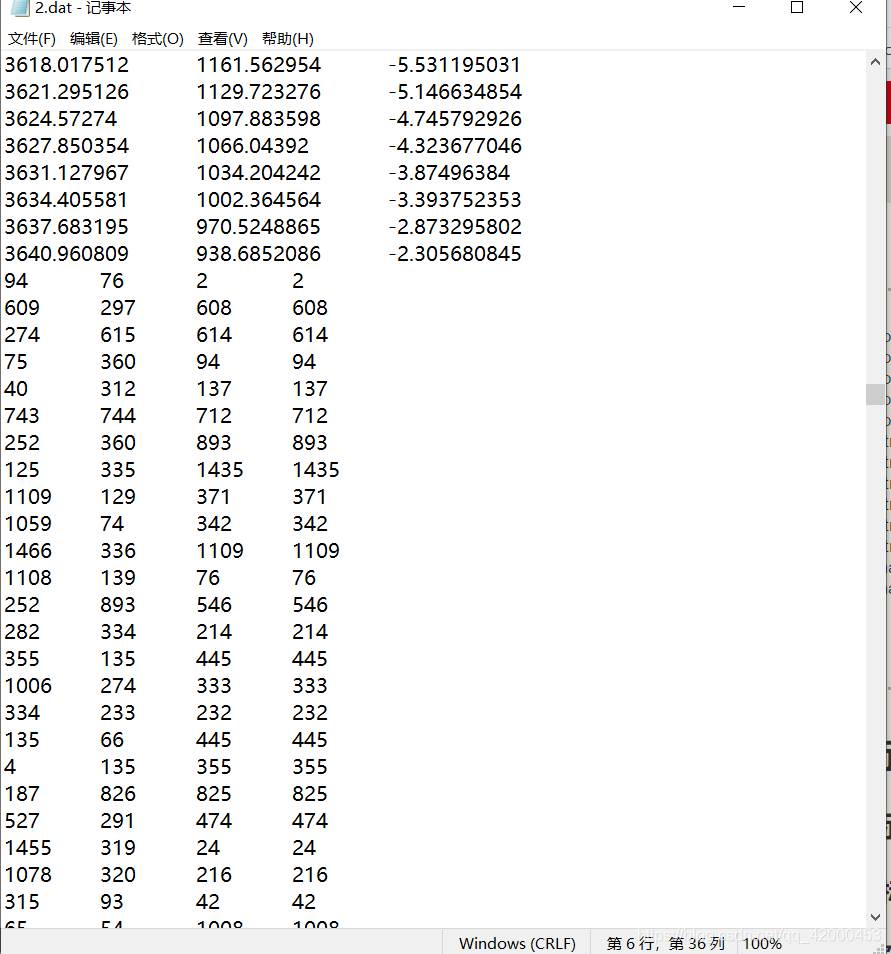

2、将三角形网格数据序号中第四列的“0”改为第三列的数据

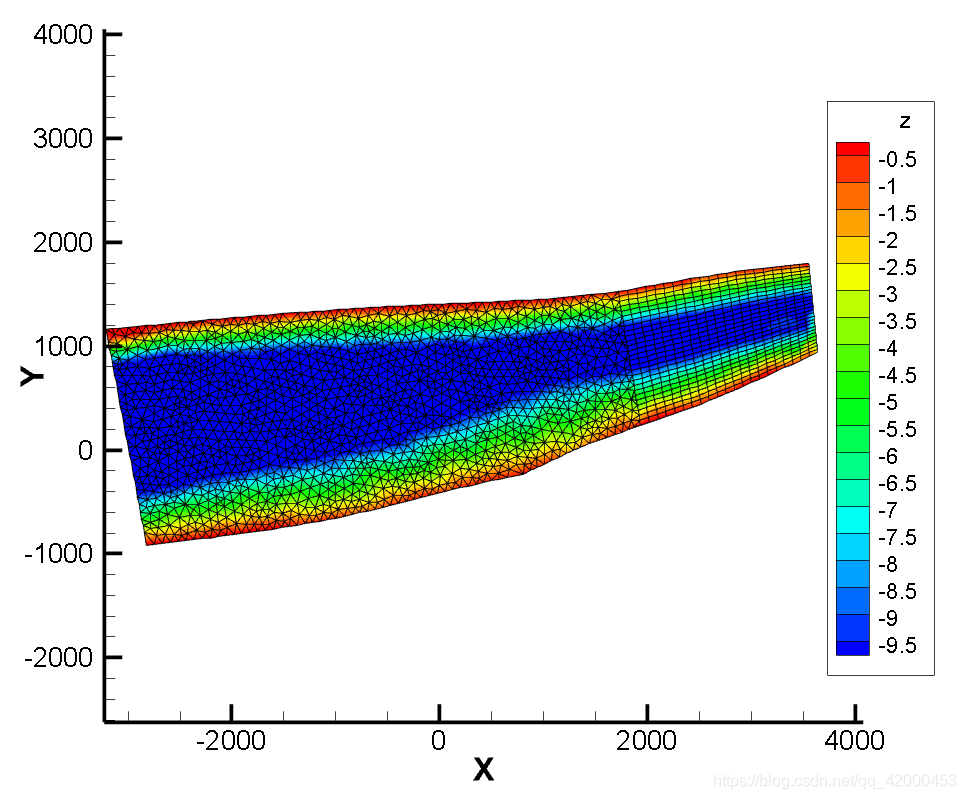

3、导入tecplot

4、总结

三角形和四边形混合网格导入tecplot，其实还是做的四边形网格导入，只是三角形网格的第四个点和第三个点重合，所以识别的时候就成了三角形网格，实际四边形网格不变。
