【CAD】【手把手带你写一个DXF&JAVA解析框架】01——DXF文件组码详细说明，清晰易懂

DWG格式数据是AutoCAD图形文件，内部工作格式，以二进制方式存储，格式不开源。

DXF格式是AutoCAD(Drawing Exchange Format) 绘图交换文件，主要作用就是用于与其他软件进行数据交互。

对外交互，说明格式标准稳定，并可解析，所以如果自己开发CAD文件的读写软件需要从.dxf文件入手。下面我们就一起来揭开.dxf文件格式的面纱

文末附DXF文件格式白皮书

---

一、数据结构

就如文本章节一般，任何数据内容都有一个格式让你去认识它，dwf文件数据结构简单，行递进式结构，符合机器语言，但是让人阅读还是有点伤脑袋。

使用txt打开dxf，你懵圈了吗？不要慌，我们先认识骨架。

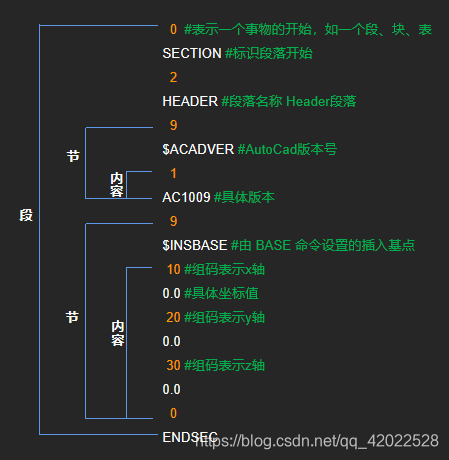

骨架：

Dwf文件由 段—>节—>内容，这样的数据层次构成。段可以理解为文章大章节，节为每章的小标题，内容就是正文内容呐。

组表达式：

Dwf文件数据表达方式为行组，即每两行代表一组具有指定意义的关联数据，第一行为该组的组代码，第二行为具体内容。

如表示段落的一组数据，首行组代码2含义：一个事物的名字，如段、表、块、线型、视图等的名字。第二行HEADER，组内容，即为该段落的名称。

组代码：

即可表示组内容（值）的数据类型，也可表式规定好含义，在不同的应用场景上体现不同的意义，就像外国人觉得一个中文词怎么会具有那么多含义一样。

（1）组代码和组值的类型的关系

组代码为一个非负的不超过三位的整数，而组值由组代码的类型决定。例如：

• 代码0～9组值类型为字符型。
• 代码10～59组值类型为实型。
• 代码60～79组值类型为整型。
• 代码999表示解释行。

（2）组代码的含义每个组代码均有规定的含义，有些代码含义是固定的，而有些组代码则因应用场合不同而有多个含义，应具体分析。

• 0：表示一个事物的开始，如一个块、表、图层、实体等。
• 1：字符型数据的值，如TEXT的字符串、文件名、属性值等。
• 2：一个事物的名字，如段、表、块、线型、视图等的名字。
• 3～5：字符型数据的值，如文件名、线型说明等。
• 6：线型名（固定类型）。
• 8：图层名（固定类型）。

二、文件内容

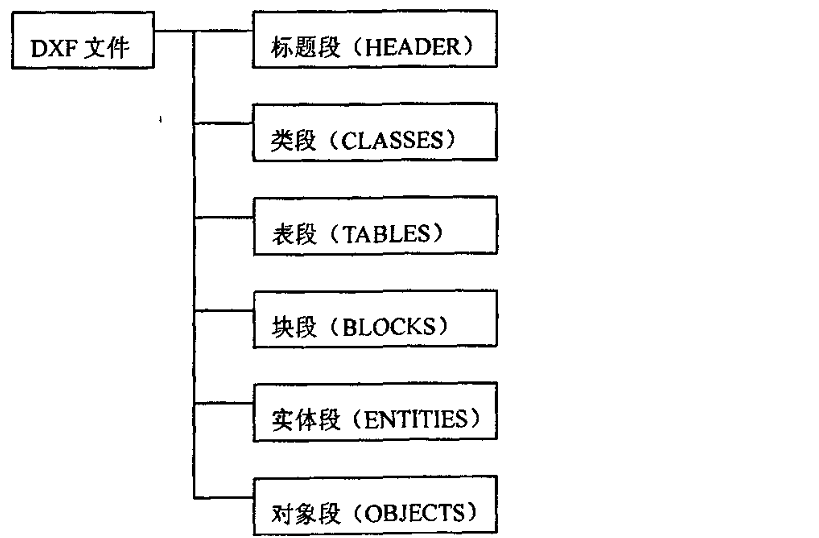

DXF文件完整内容结构如下：

HEADER 段

包含有关图形的基本信息。它由 AutoCAD 数据库版本号和一些系统变量组成。每个参数都包含 一个变量名称及其关联的值。

CLASSES 段

包含应用程序定义的类的信息，这些类的实例出现在数据库的 BLOCKS、ENTITIES 和 OBJECTS 段中。类定义在类的层次结构中是固定不变的。

TABLES 段

 包含以下符号表的定义：

• APPID（应用程序标识表）
• BLOCK_RECORD（块参照表）
• DIMSTYLE（标注样式表）
• LAYER（图层表）
• LTYPE（线型表）
• STYLE（文字样式表）
• UCS（用户坐标系表）
• VIEW（视图表）
• VPORT（视口配置表）

BLOCKS 段

包含构成图形中每个块参照的块定义和图形图元。

 ENTITIES 段

包含图形中的图形对象（图元），其中包括块参照（插入图元）。

OBJECTS 段

 包含图形中的非图形对象。除图元、符号表记录以及符号表以外的所有对象都存储在此段。 OBJECTS 段中的条目样例是包含多线样式和组的词典。

THUMBNAILIMAGE 段

包含图形的预览图像数据。此段为可选。

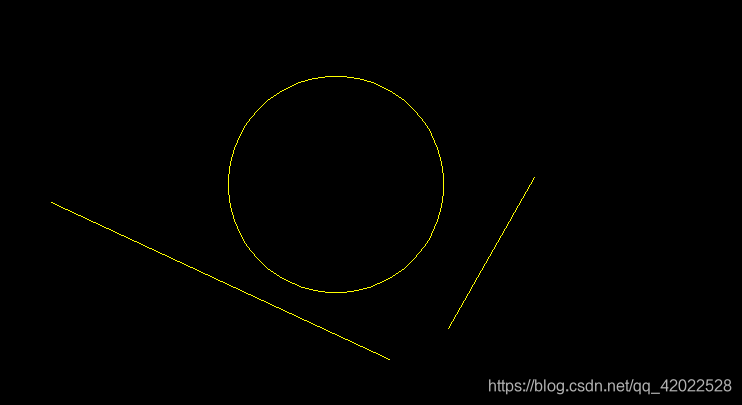

其中最重要的是实体段（ENTITIES）这个段里面包含了所有图形的数据，如 LINE 、ARC、CIRCLE、POINT等。以我绘制的下图为例，包含直线与圆两种图形元素

圆

  0
SECTION
  2
ENTITIES
  0    #图元类型
CIRCLE #圆
  5    #句柄
  12A
  330  #指向所有者的指针
  1F
  100
AcDbEntity
  8    #图层
  0
  100  #类名
AcDbCircle
  10
  1435.14995076596
  20
  532.7834302205283
  30
  0.0
  40
  219.5725288906973

主要看AcDbCircle下面的那段，其中10 、20、 30下面的数据代表圆的圆心坐标，40下面的数据代表圆的半径，有了圆心和半径，那么这个圆也确定了。

直线

  0
LINE
  5
  12B
  330
  1F
  100
AcDbEntity
  8
  0
  100
AcDbLine
  10
  1050.575605434713
  20
  448.8605050830583
  30
  0.0
  11
  1498.821204005648
  21
  164.0311755091325
  31
  0.0
  0
LINE
  5
  12C
  330
  1F
  100
AcDbEntity
  8
  0
  100
AcDbLine
  10
  1587.960949219491
  20
  209.8073184267351
  30
  0.0
  11
  1837.552248247214
  21
  568.38709841122
  31
  0.0

主要是看AcDbLine下面的数据，10 下面的数据代表起点的X轴坐标，20下面的数据代表起点的Y轴坐标，30下面的数据代表起点的Z轴坐标。11下面的数据代表终点的X轴坐标，21下面的数据代表终点的Y轴坐标，31下面的数据代表终点的Z轴坐标。对于直线，确定了起点和终点的坐标，那么这条直线就确定了。

其他段内容数据格式一样，对照Dxf白皮书即可解析。

Dxf白皮书:https://download.csdn.net/download/qq_42022528/14161610
