前言

打卡继续学习，虽然学的很慢，也是很基础的东西，但是相信自己坚持下来一定可以的！

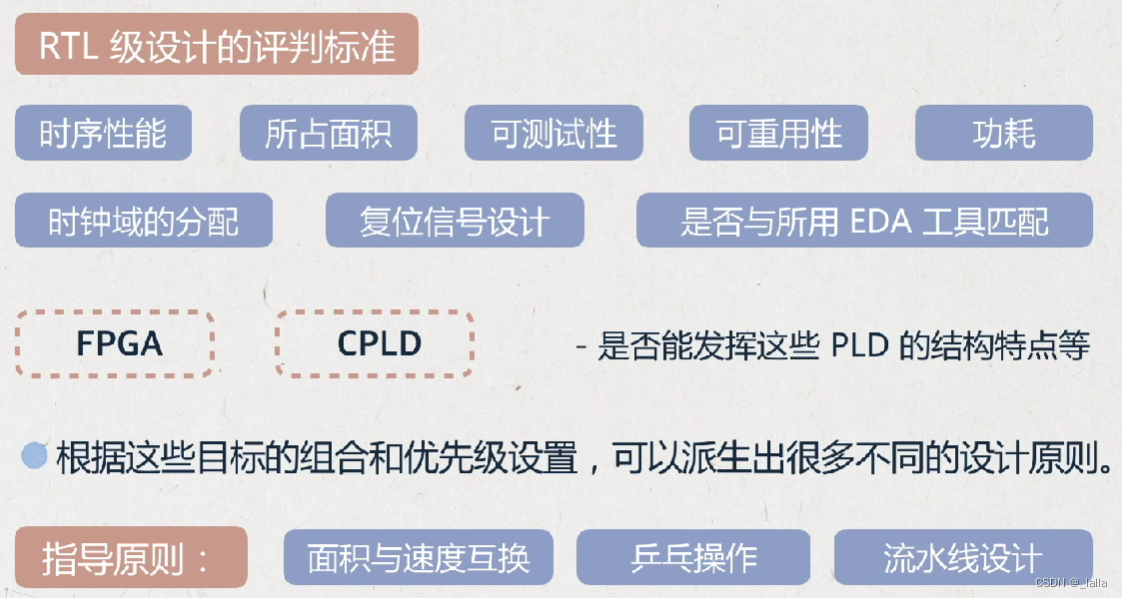

这一节讲的是RTL设计的通用原则，RTL设计评判标准有很多。
在这里插入图片描述

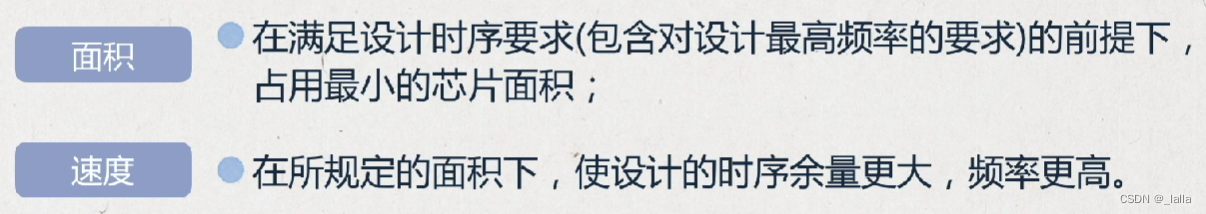

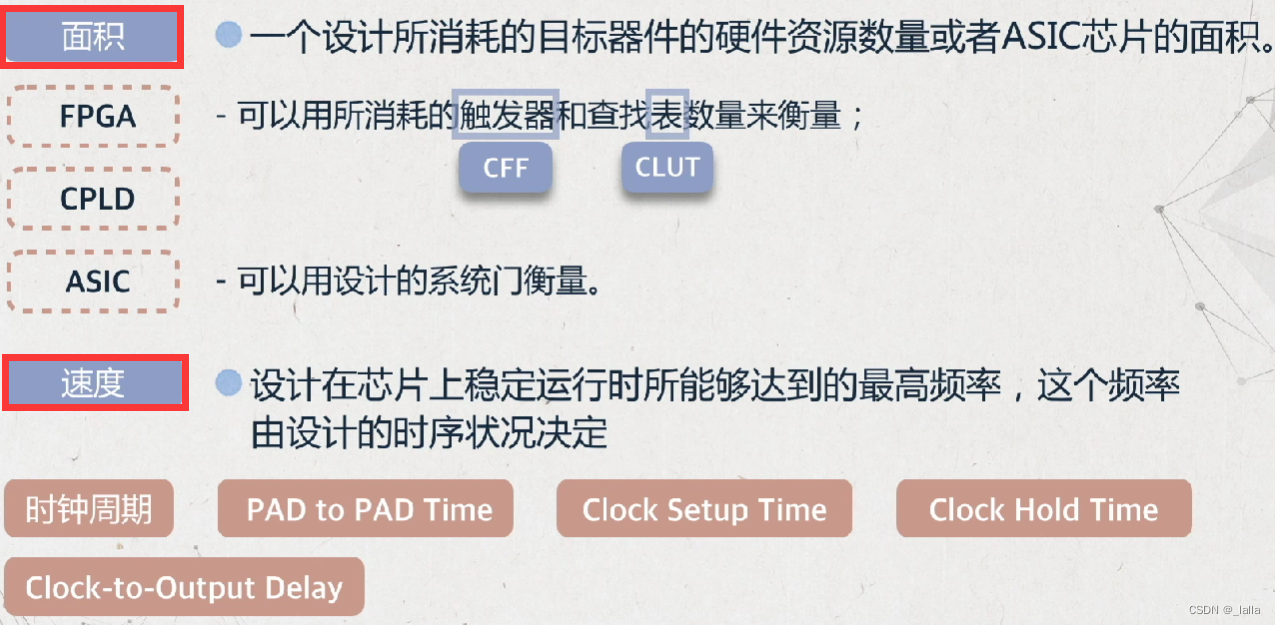

一、面积与速度互换

在这里插入图片描述
在这里插入图片描述
满足时序、工作频率的要求更重要一些，所以当两者发生冲突时，应采用速度优先的原则
主要技巧：模块复用、乒乓操作、串并转换

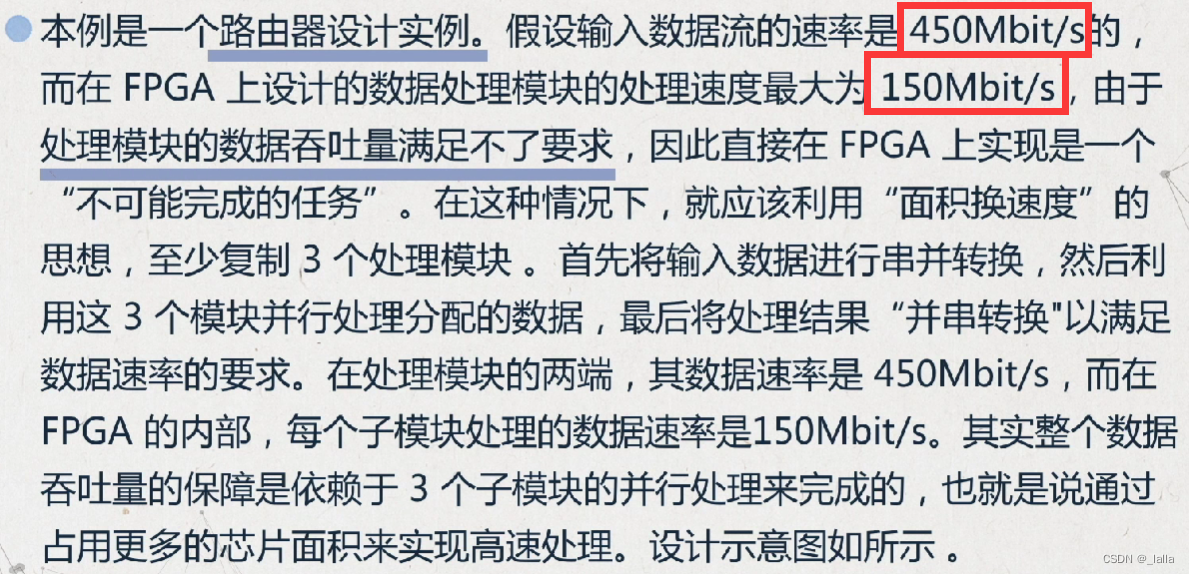

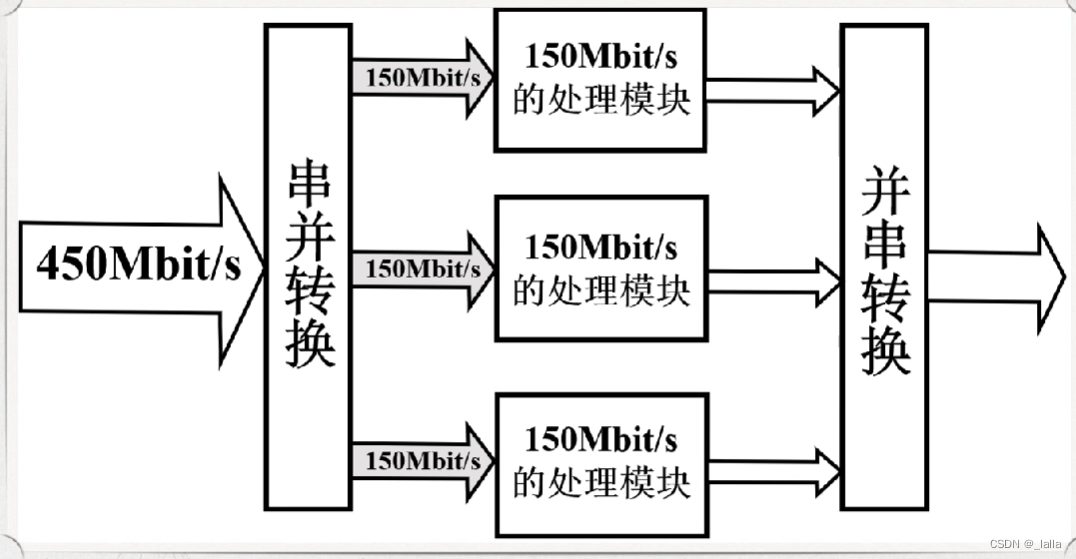

1、模块复用

在这里插入图片描述
在这里插入图片描述

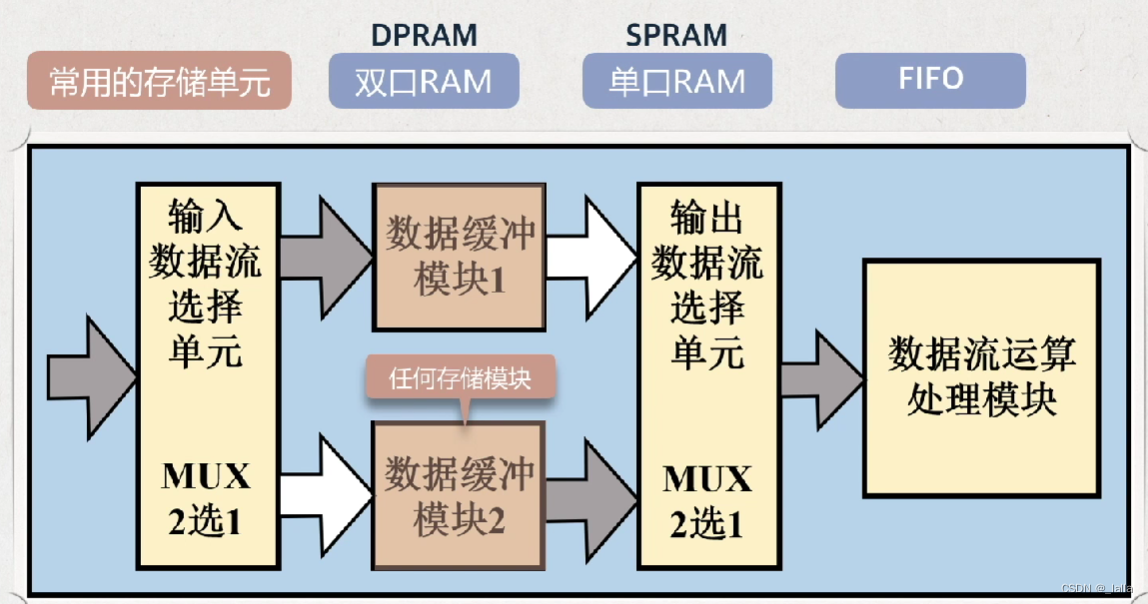

2、乒乓操作

在这里插入图片描述
（1）应用于流水线式算法，完成数据的无缝缓冲与处理
从输入输出来看，数据都是连续不断的

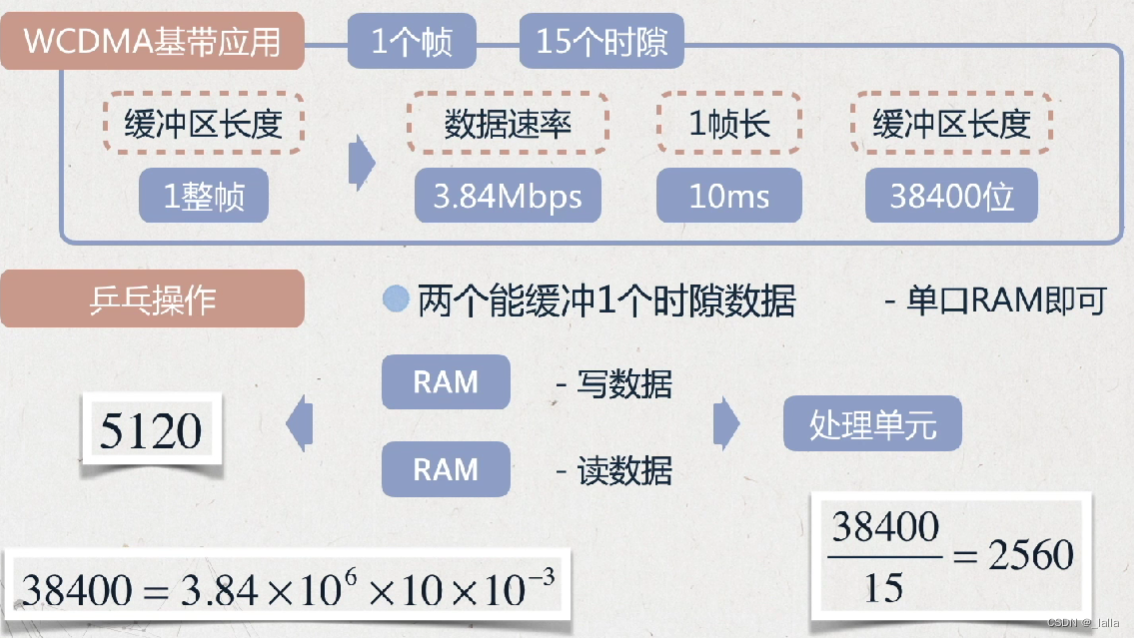

（2）节约缓冲区空间
在这里插入图片描述

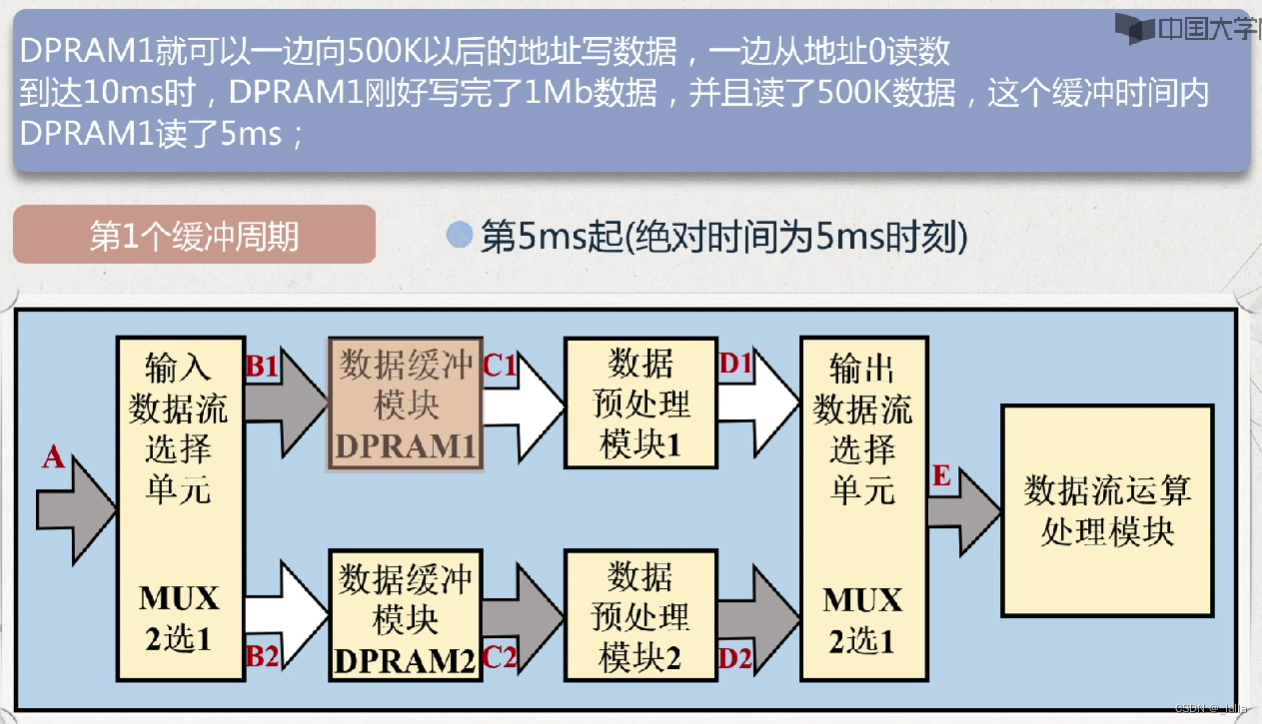

（3）达到用低速模块处理高速数据流的效果（实际上是串并转换）
0-5ms：读取500k数据
5-10ms：往后写500k数据，从0开始读500k数据
10-20ms：DPRAM2重复上述操作
20-25ms：读取500k数据
25-30ms：往后写500k数据，从0开始读500k数据
到此DPRAM1的数据被完全覆盖，花费时间为20ms，数据量为1Mb。
所以端口C1的处理数据速率为1Mb/20ms=50Mbps，是输入数据速率的一半，实现了低速设备处理高速数据。
在这里插入图片描述

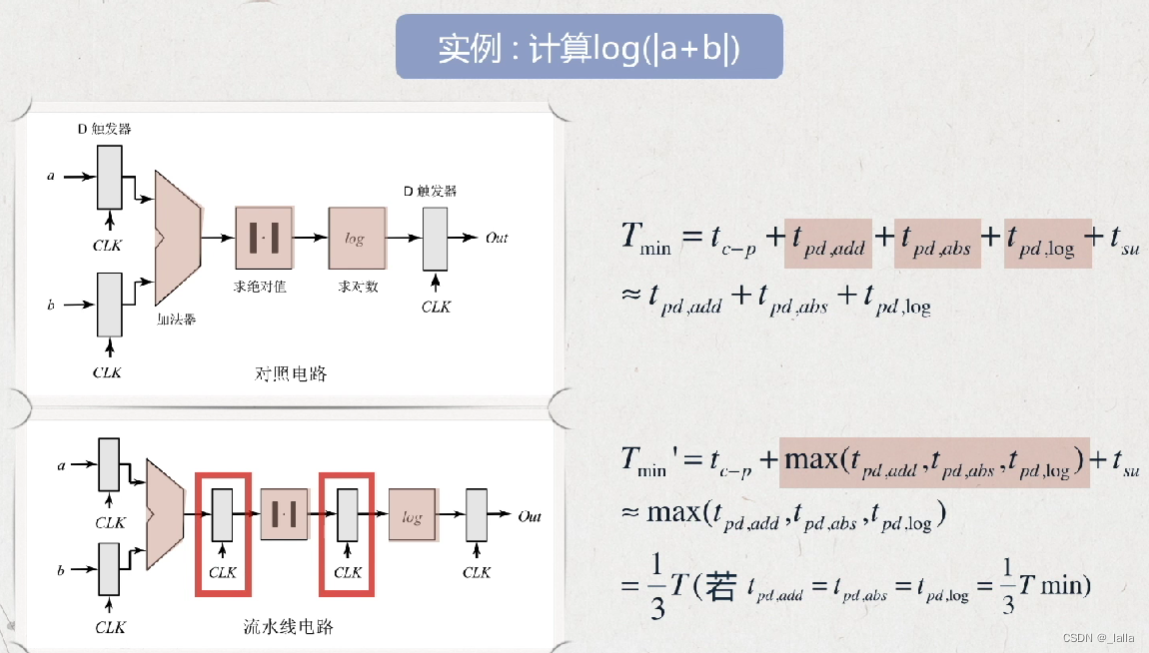

3、流水线：插入寄存器

电路最高工作频率：取决于最长的组合逻辑电路的延时值

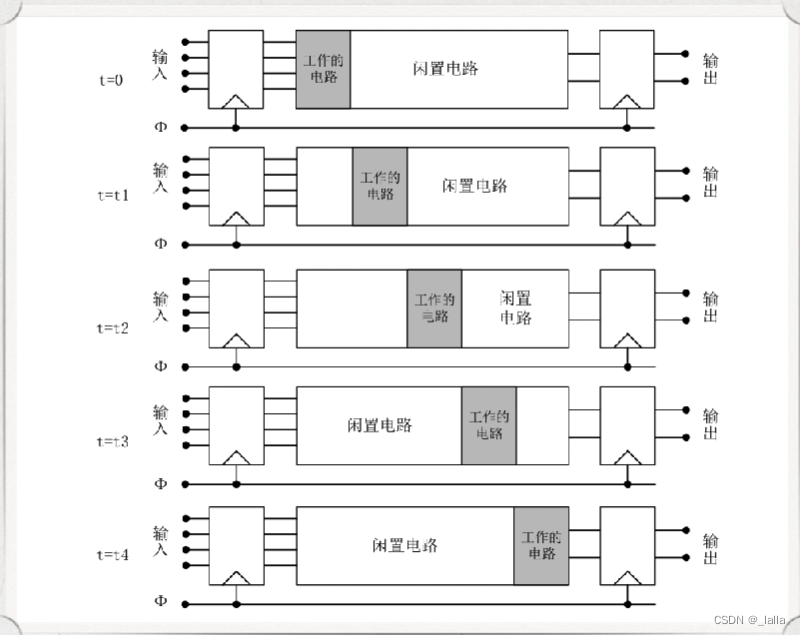

数据传播时，在某一个时刻，该路径下许多电路逻辑单元都没有工作，电路效率很低
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

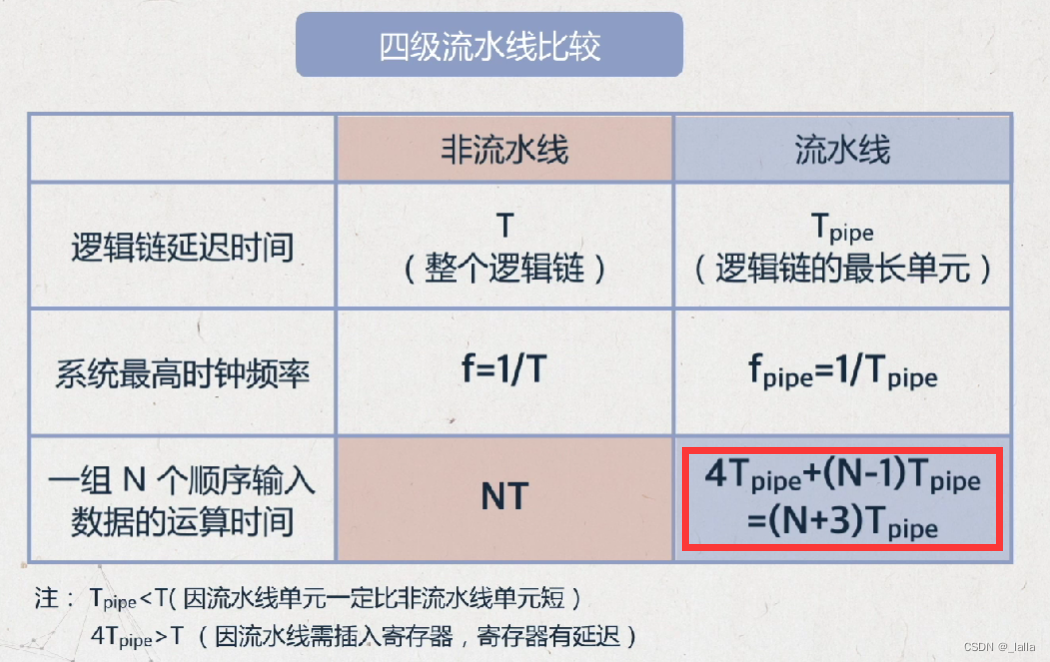

四级流水线传输N个数据的时间：4Tpipe+（N-1）Tpipe=（N+3）Tpipe

优点：
（1）大部分电路同时进行计算，提高数据计算量
（2）每一部分延时很小，可以使用更快的时钟

缺点：

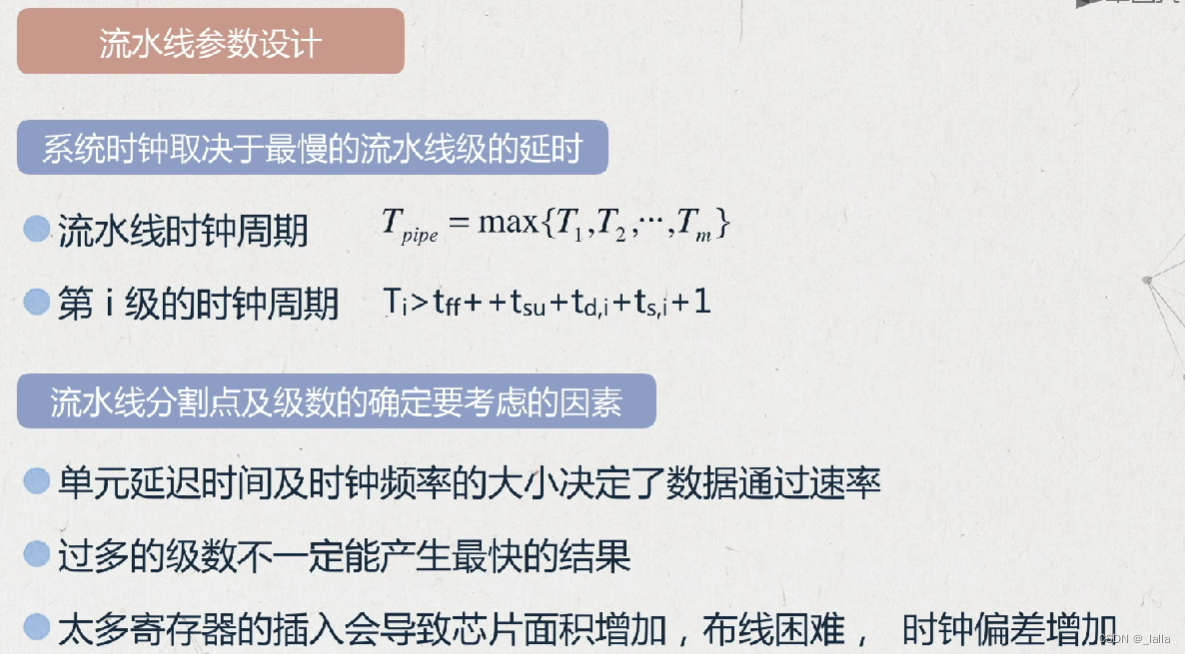

太多寄存器的插入会导致芯片面积增加，布线困难，时钟偏差增加
在这里插入图片描述

总结

今天学习了三种方法，面积换速度、乒乓操作、流水线处理。
