高通SDX55平台：5G速率问题排查分析方法

1. 背景

5G速率非常高，要想发挥其全部性能，与之相连的Host设备必须正确的配置上位机，如CPU负载均衡，软硬件加速方案等。当Host软硬件配置ok，仍然可能存在速率无法达标问题，就需要我们进一步分析排查。今天就和大家分享一下高通5G平台5G速率问题排查分析方法。

2. 测速环境配置介绍

2.1 测速工具

• Window下测速工具
  Speedtest，Iperf
• Linux下测速工具
  Speedtest(ng7810@https://www.speedtest.net/), Iperf

2.2 工具使用

• Iperf工具命令行使用方法参考如下：

 Iperf –u –c 172.22.1.1 –b 100M –P 12 –i 1 –t 999
 参数含义:  -u 表示UDP
           -c 后跟UE的IP地址
           -b 后跟灌包大小
           -p 表示线程数
           -i 表示回显
           -t 表示灌包时间

2.3 网络参数介绍

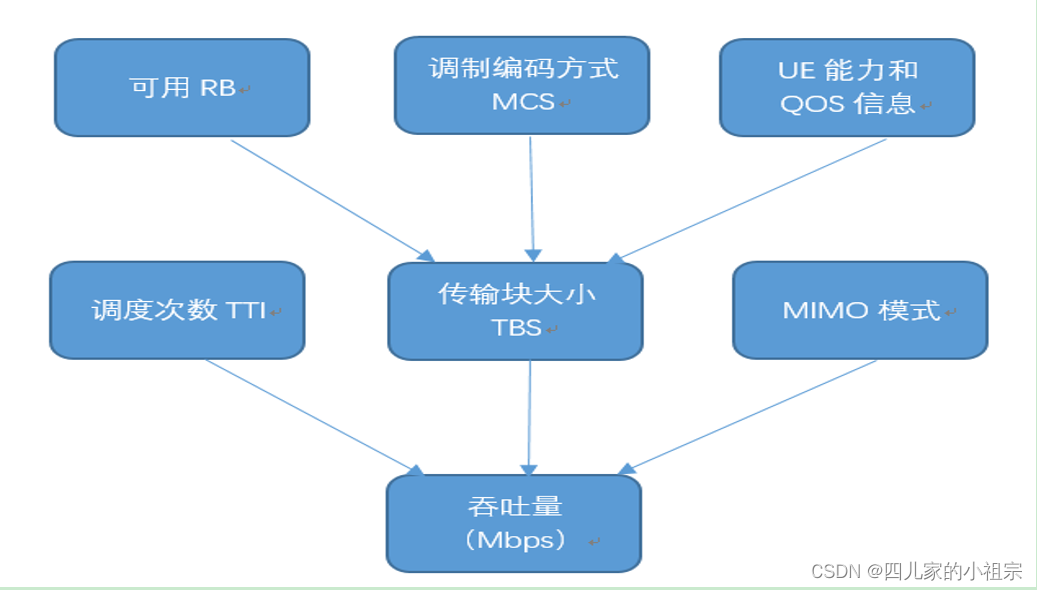

下图标识影响吞吐量的因素：

上图可用简单的用计算公式表示为：

峰值速率 = 调度次数 * TBS * MIMO模式

2.3.1 带宽

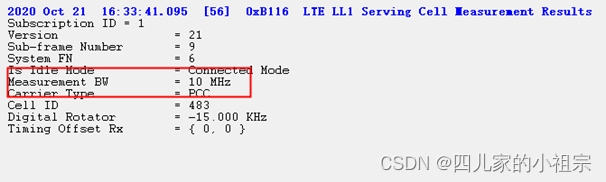

LTE下的小区带宽，主要有1.4MHz，3MHz，5 MHz，10 MHz，15 MHz，20 MHz六种。其中1.4/3MHz属于小带宽。带宽越大，速率越高，查看方式如下，可以查看到目前使用的带宽是10 MHz。

2.3.2 信号质量

RSRP表示小区信号接收功率，协议规定的取值范围：-44dbm ~ -140dbm，SINR表示信噪比，与RSRP 一样，值越大越好，根据中国移动测试要求，RSRP与SINR取值如下：

极好点	RSRP>-85dBm	SINR>25
好点	RSRP=-85ÿ
